BLDC Трехфазная щетка DC имеет смысл
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Радиатор
- Без радиатора
- ПЛК/0-10 В аналоговое напряжение
- 0-5 В Аналоговое управление напряжением
- Регулировка скорости рабочего цикла ШИМ
| Режим скорости: | Регулировка скорости рабочего цикла ШИМ, 0-5 В Аналоговое управление напряжением, ПЛК/0-10 В аналоговое напряжение |

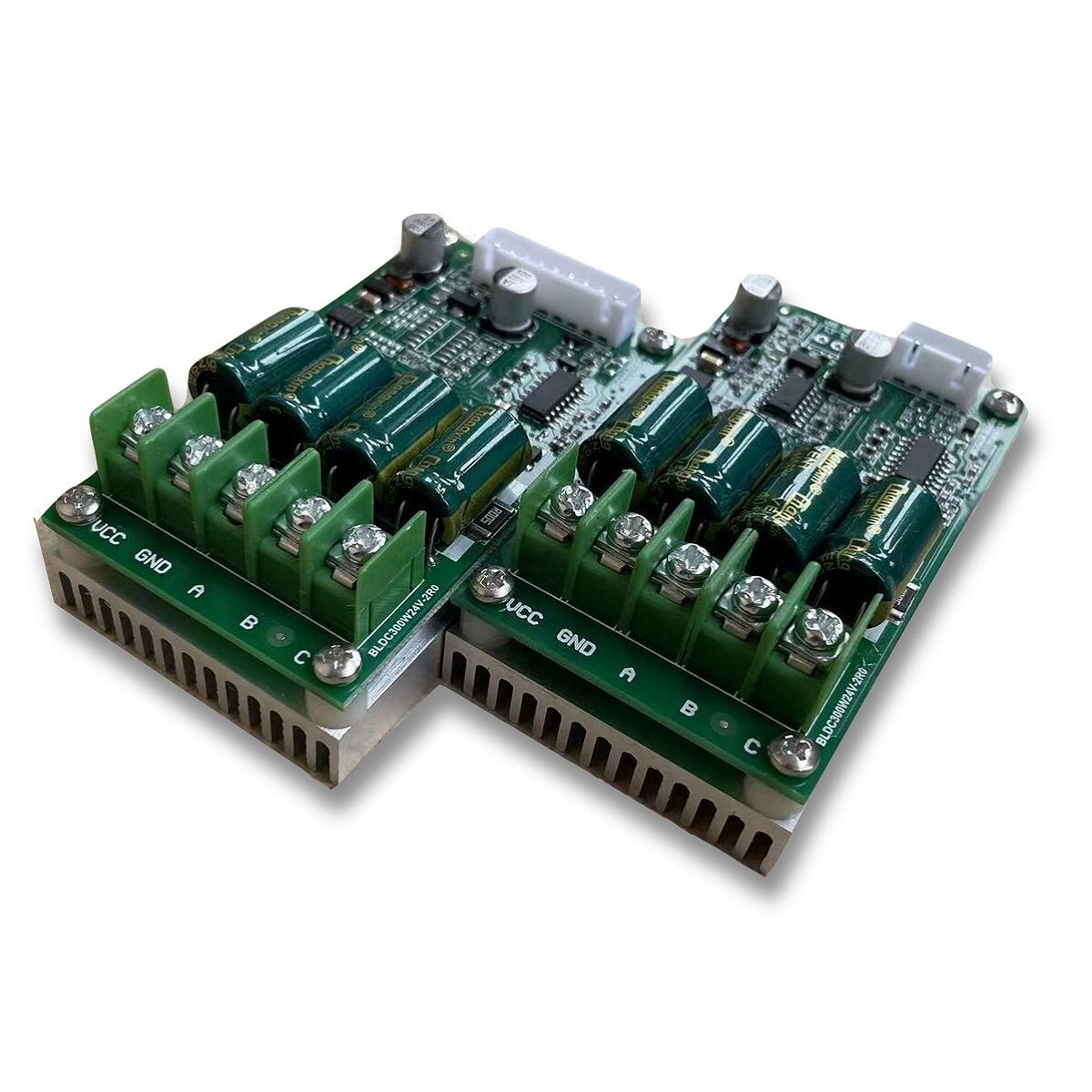

| Радиатор: | Радиатор, Без радиатора |
| Цвет: | Имеет контроллер Холла, Нет контроллера Холла |
Особенности этого контроллера:
Рабочее напряжение BLDC, 12-60 В, высокая мощность, 300 Вт, трехфазный бесщеточный бессенсорный контроллер постоянного тока, поддержкаPLC/0-5V моделированиеУправление рабочим циклом сигнала/ШИМ.
Управление рабочим циклом ШИМ, поддержка платформы 5 В/3,3 В, рекомендуется частота выше 200 Гц.Сущность
Если вы применяете его к неиндуктивному двигателю, настоятельно рекомендуется скачать инструкцию по эксплуатации для отладки. Этот контроль предназначен для широкого круга целей.Если вам нужен двигатель с высокой или низкой скоростью с высоким крутящим моментом, вам может потребоваться настроить цепь обратной электродвижущей силы контроллера в соответствии с фактическими параметрами двигателя для достижения наилучшего эффекта. Конкретный метод сопоставления описан в инструкции по эксплуатации.
Инструкция по использованию:
https://pan.baidu.com/s/1q04U1BlnwtzuRwkS0kPLww

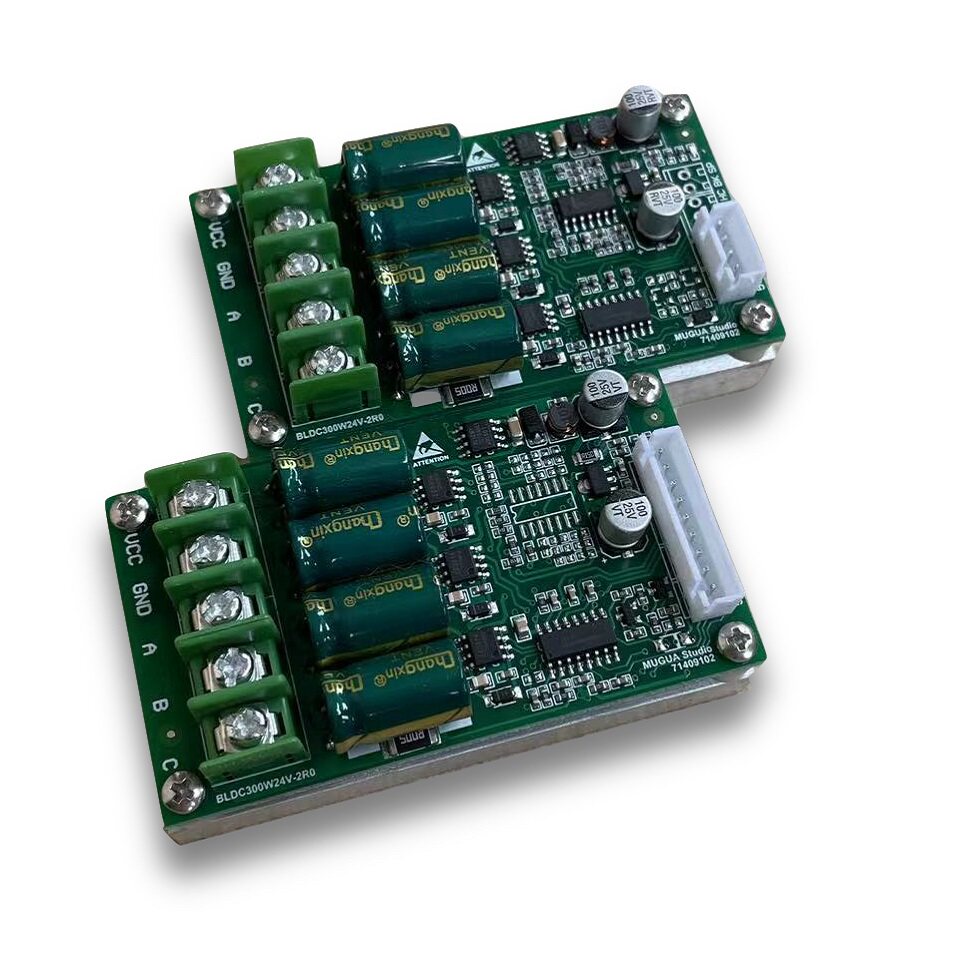

С этого момента физические товары будут доставляться, как показано ниже:

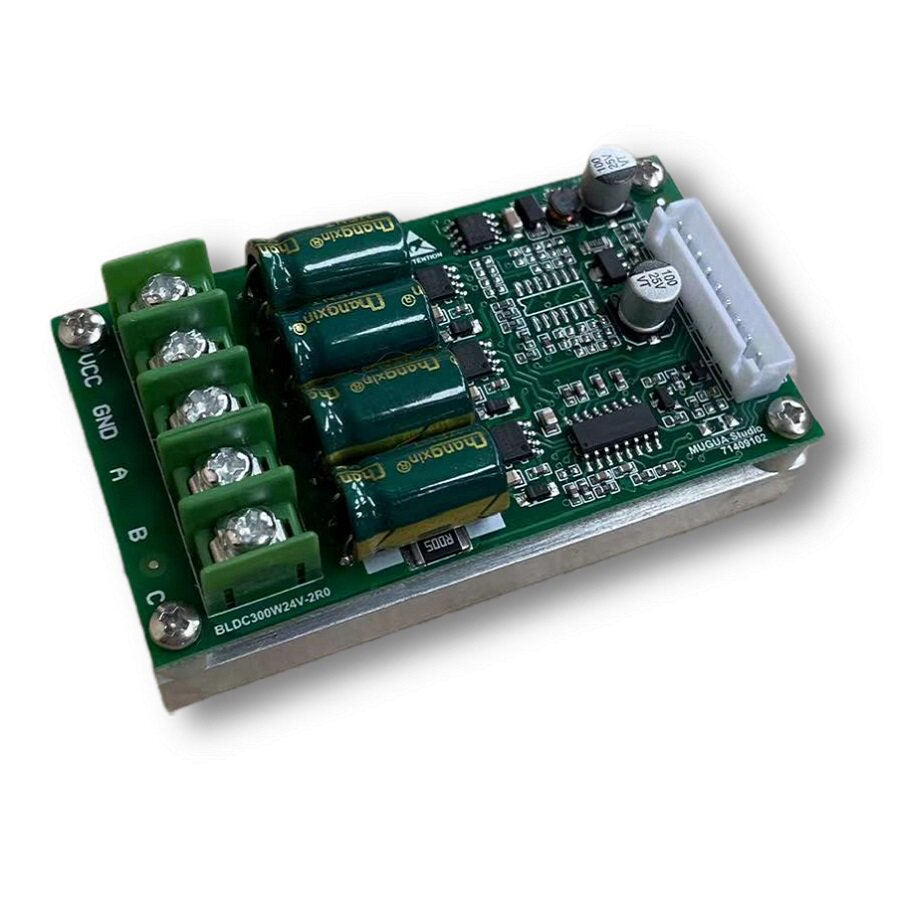

Есть зал:

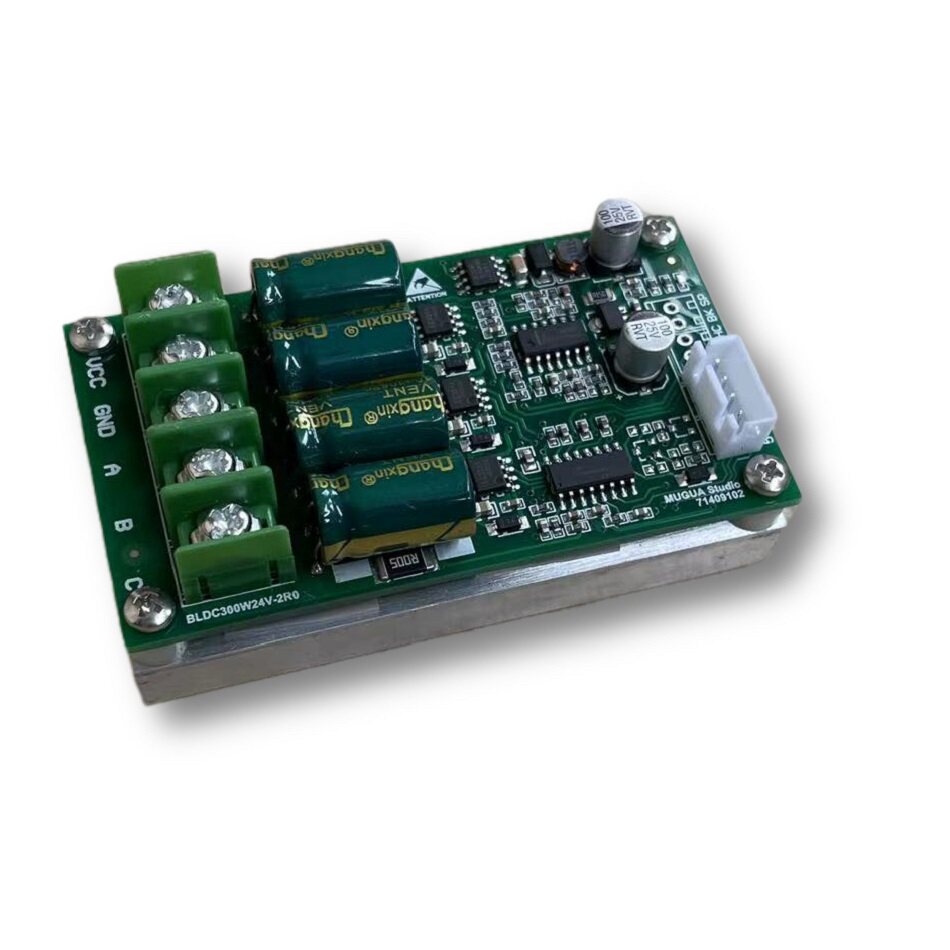

Нет зала:
Параметр контроллера:
Название продукта: бесщеточный драйвер двигателя постоянного тока без Холла мощностью 300 Вт
Модель: BLDC300W24V-2R0
Рабочее напряжение: 12-60 В
Максимальный ток: номинальный 16А Пик 20а
Пиковая мощность: 380 Вт
Защита от перерыва: да
Размер продукта: длина 80 мм * ширина 45 мм * высота 37 мм
Способ подключения двигателя Холла:
Метод подключения двигателя без зала:
Примечание. Платы с Холлом и без него несовместимы. Положительные и отрицательные переключатели и потенциометры необходимо приобретать отдельно.
Описание проводки:Нет необходимости подключать переключатель прямого и обратного хода, просто не подключайте его, если он вам не нужен. Средний потенциометр подключен к VI, а два других подключены к 5 В GND.Если потенциометр вращается против часовой стрелки, он ускоряется. Если вы поменяете местами два заземления 5 В, вы сможете повернуть потенциометр по часовой стрелке для ускорения.
Описание интерфейса:
Сторона входной мощности:
1.VCC GNDКонтроллер является источником питания, диапазон напряжений составляет 12-60 В.
2.A B C Вывод трехфазный U/V/W.
Сторона управления сигналом:

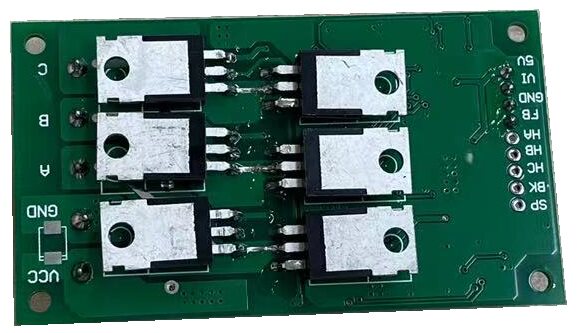

1. 5V GND Выходная мощность 5 В и GND (питание Холла или потенциометра, выходной ток не должен быть выше 100 мА,Не подавайте питание на внешние платыК.
2.VI Вход сигнала скорости, аналоговый вход 0-5 В (0V не поворачивается, максимальная мощность 5 В), вход сигнала рабочего цикла ШИМ.
3.FB Интерфейс прямого и обратного управления по умолчанию подключен к высокому уровню. Если вам нужно повернуть назад, потяните его на низкий уровень или подключите к GND.
4.HA HB HC Трехфазный вход Холла, соответствующий фазе двигателя ABC (UVW) (подключать не требуется, если нет контроллера Холла).
5.BK Тормозной сигнал 0–2,5 В, соответствующий тормозному усилию 0–100%.Неиндуктивный контроллер временно не имеет функции торможения.
6.SP Скоровой импульсный сигнал, измените импульс еще раз.
Пользователи, использующие батареи в качестве источников питания напряжением выше 30 В, должны учитывать, что, поскольку контроллер имеет большую емкость, при прямом питании контроллера будут возникать искры. Если контроллер необходимо часто включать и выключать, рекомендуется добавить схему предварительной зарядки. Конкретная схема выглядит следующим образом:
Метод работы: после замыкания переключателя 1 замкните переключатель 2, что позволит эффективно устранить искры, возникающие при кратковременном сильном токе, и продлить срок службы переключателя 2.
Есть инструкция по регулировке последовательности линий двигателя Холла:
Последовательность фаз двигателя Холла и фазовых проводов будет разной от производителя к производителю, и даже последовательность фаз двигателей, выпускаемых одним и тем же производителем, будет разной. Если последовательность фаз подключена неправильно во время использования, это может привести к сгоранию двигателя и драйвера. Чтобы избежать таких проблем, перед подключением проводов следует проверить последовательность фаз Холла двигателя. Общие бесщеточные двигатели Холла постоянного тока делятся на60Степень120Две степени, этот контроллер поддерживает только120Цифровой мотор без кисти, здесь120В качестве примера взята последовательность фаз бесщеточного двигателя постоянного тока.
шаг1:
Бесщеточный двигатель постоянного тока Холла в основном состоит из8Найденная линейная композиция, линия моторной фазы3Gen, Hall Signal Line5Корень, потому что моторная линия относительно толстая и относительно проста в распознавании, линия зала является источником питания зала положительным, Ha, Hb, Hc, Источник питания Холла отрицательный, Источник питания Холла обычно красный, Источник питания Холла обычно черный. Цвета фазных проводов двигателя и проводов Холла в основном соответствуют друг другу. Например, фазовые проводаU(A)зеленый/V(B)желтый/W(C)синийСоответствующая линия залаHaзеленый/Hbжелтый/HcСиний, чтобы мы могли легко правильно подключить провода, но во избежание проблем при первом использовании необходимо выполнить следующую отладку, чтобы найти правильную последовательность фаз перед его обычным использованием.
шаг2
- Сначала подключите фазный провод и сигнальный провод Холла двигателя к плате драйвера бесщеточного двигателя постоянного тока.(устройство)Определения проводки соединены, а последовательность фаз фазных проводов двигателя и сигнальных проводов Холла соответствует один в один.
- Будет до властиVI(Регулировка скорости)Регулировка конечного напряжения0V, Предотвратить ток исходного тока при включении питания(устройство)Горит с двигателем.
- Постепенно увеличивайте напряжение на клемме VI (регулирование скорости) не более чем до 20% от полной шкалы и наблюдайте за вращением двигателя и изменением тока. Обычно по мере увеличения напряжения на клемме VI (управление скоростью) ток привода постепенно увеличивается. В это время мотор должен вращаться плавно, без шума и дрожания. Затем измените проверку рулевого управления электродвигателем. Если ток прямого и обратного вращения и число оборотов в основном одинаковы, то последовательность фаз правильная, и вы можете работать на полной скорости!
- Если ток привода аномально велик и двигатель не вращается, явно дрожит при вращении или одно направление нормальное, а другое ненормальное, это означает, что последовательность фаз неправильная и ее необходимо отрегулировать. Существует 6 способов подключения для соответствующего соотношения между фазным проводом двигателя и сигнальным проводом Холла. 1 верно, 2 и 3. Двигатель может вращаться в одном направлении, но не в другом. Остальные 3 двигателя не будут вращаться. Вы можете обратиться к соответствующей корректировке отношений в таблице ниже и повторить описанные выше шаги, чтобы поменять их местами.
Таблица I:
Базовая регулировка согласования двигателя без Холла
Поскольку параметры бесщеточных двигателей различаются, когда контроллер управляет двигателем, ему может потребоваться выполнить некоторую согласующую работу, чтобы обеспечить максимальную эффективность движения, низкое тепловыделение и соответствие требованиям скорости.
Скорость двигателя не может увеличиться, двигатель вибрирует на высокой скорости, ток слишком велик.Все можно отладить, отрегулировав интегрирующий конденсатор на обратной ЭДС, подробности см. в руководстве.
Заметки о покупке:
1,Положительный источник питания и отрицательное отклонение может привести к постоянному повреждению MOS, а подключение пользователя вызывает трубку и не находится в сфере капитуляции.
2, 60 ВтСледующие устройства не требуют радиатора, но необходима хорошая вентиляция.Этот контроллер не имеет встроенного предохранителя. Рекомендуется подключить внешний предохранитель.
3,Эта доска - голая доска.Пожалуйста, не прикасайтесь руками к каким-либо компонентам на плате, чтобы избежать повреждения чипа статическим электричеством. Во время нормальной работы вы также должны быть защищены, чтобы предотвратить случайное соприкосновение проводов и короткое замыкание.
4,После первой проверки правильности подключения проведите тест низкого напряжения и слабого тока, чтобы убедиться, что двигатель вращается нормально, а затем подайте нормальное рабочее напряжение.
5Этот драйвер подходит для большинства бесщеточных и бесхолловских двигателей в пределах параметров, но не подключайте двигатели, которые явно не соответствуют или сильно отличаются от напряжения/тока/мощности приводного модуля.Избегайте необъяснимого повреждения "чушь"
6Если после получения товара у вас возникнут вопросы по проводке и использованию, свяжитесь с нами как можно скорее, чтобы избежать повреждений из-за неправильного подключения.
7. Zhongtong поставляется по умолчанию. Если вам нужно отправить другую экспресс-доставку, пожалуйста, свяжитесь со службой поддержки клиентов заранее, чтобы компенсировать разницу в цене. Заказы, размещенные до 17:00, обычно доставляются в тот же день.полденьЧерез 5 часов отправьте его на следующий день.
