BLDC Трехфазный моторный сильный вентилятор без вентиляторов.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Рассеяние
- Без радиатора
| Цвет: | Без радиатора, Рассеяние |

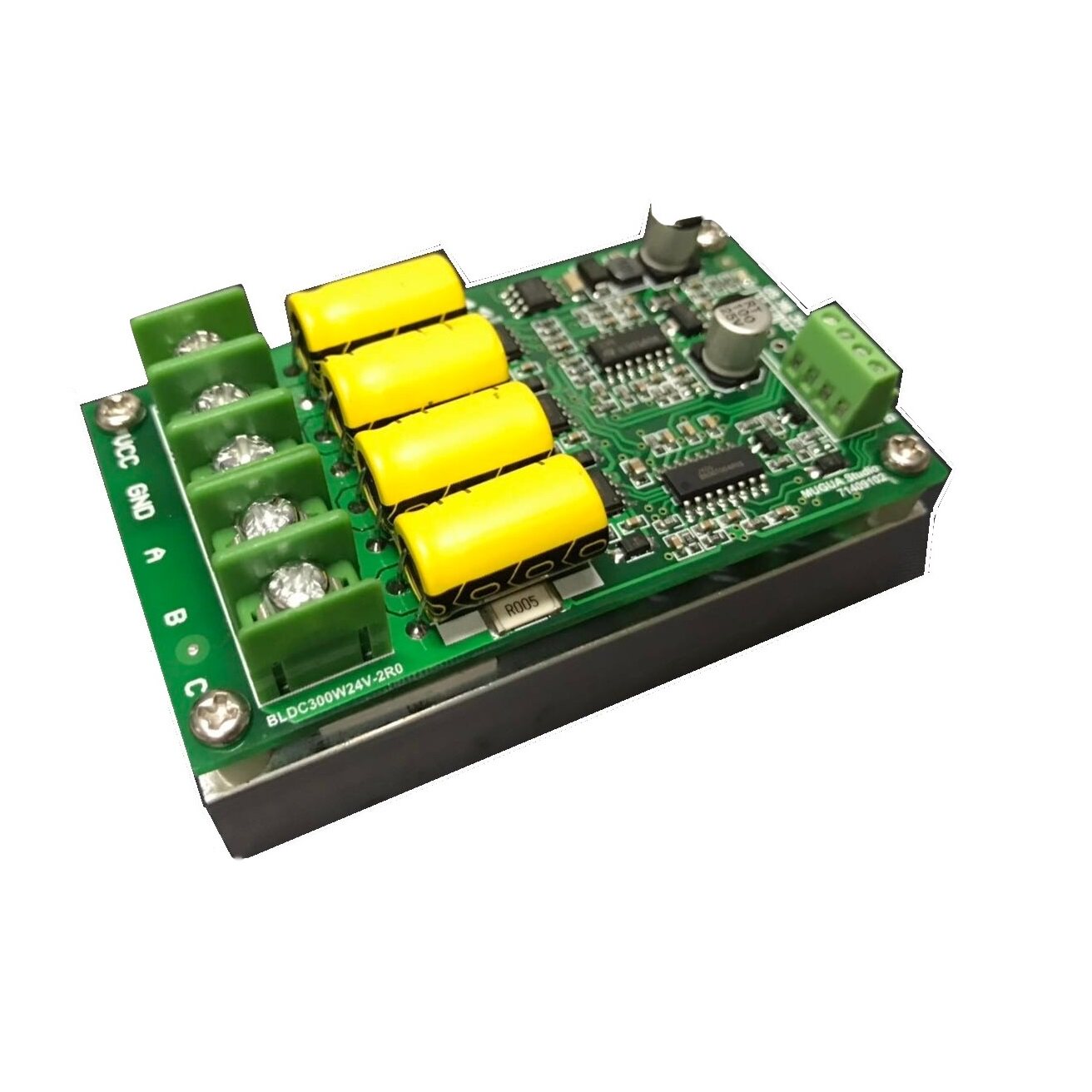

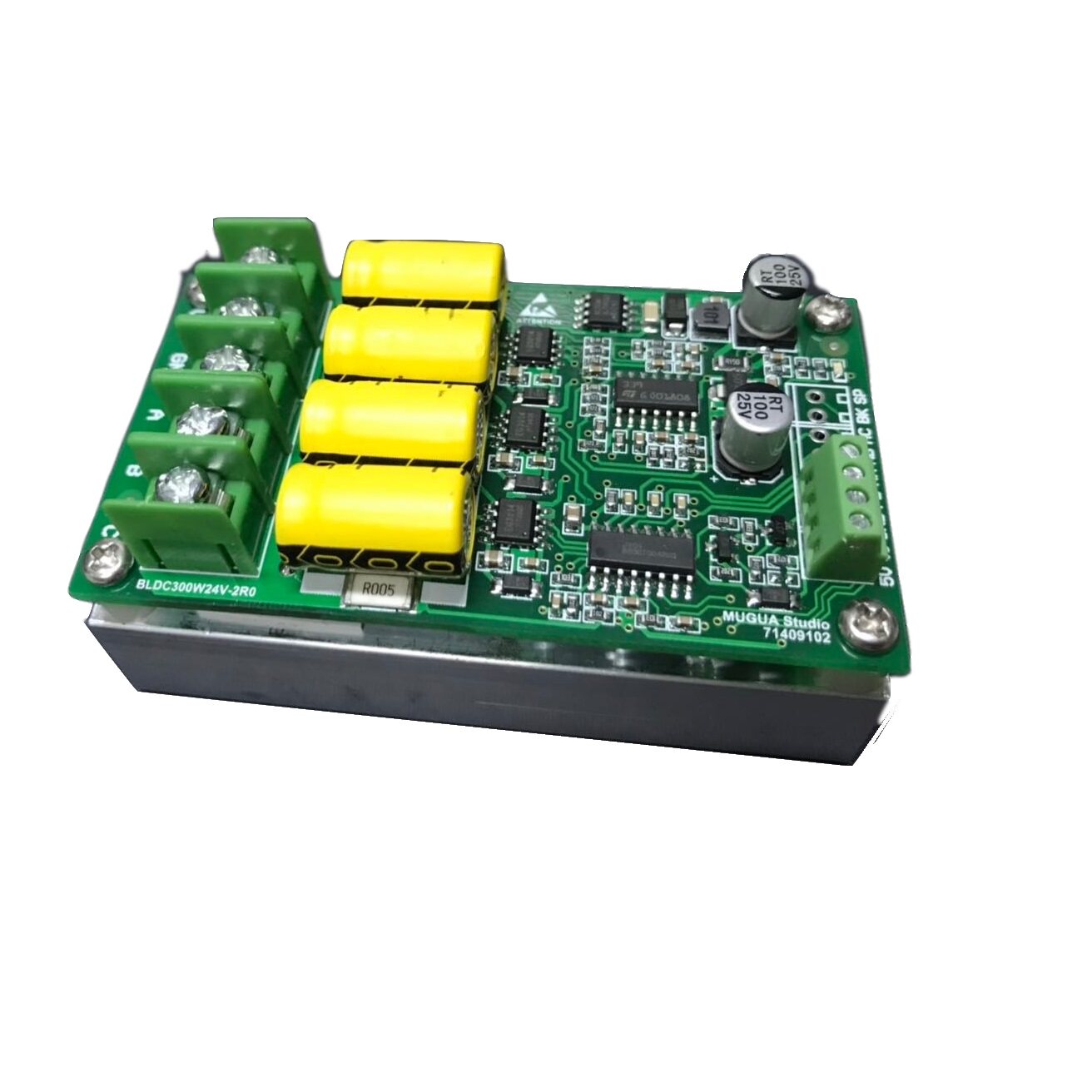

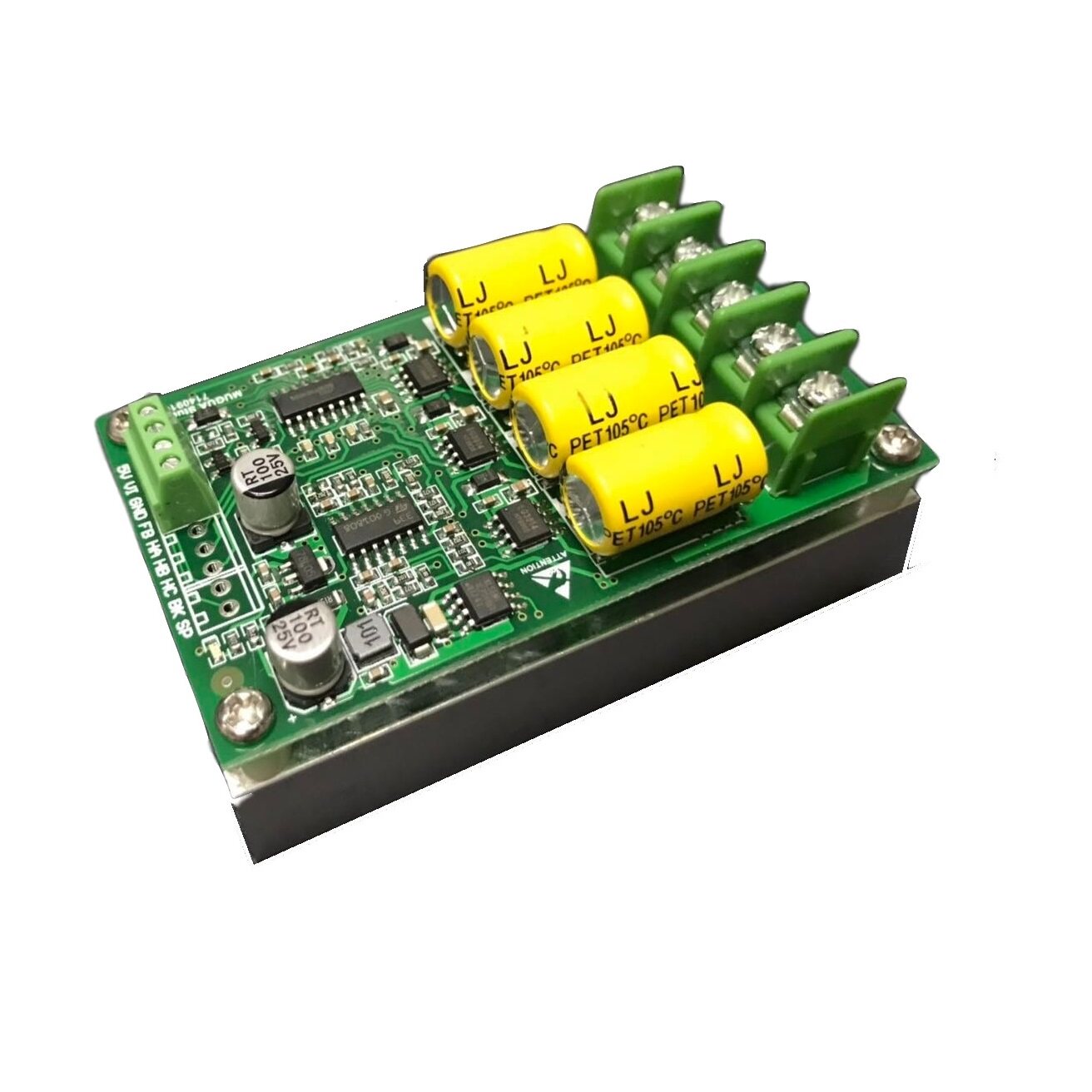

Этот драйвер представляет собой трехфазный бесщеточный преобразователь постоянного тока.Панель управления залом, фактические товары, отгруженные в настоящее время, следующие:
Руководство по продукту: https://pan.baidu.com/s/1q04u1blnwtzurwkplww
https://pan.baidu.com/s/1q04U1BlnwtzuRwkS0kPLww

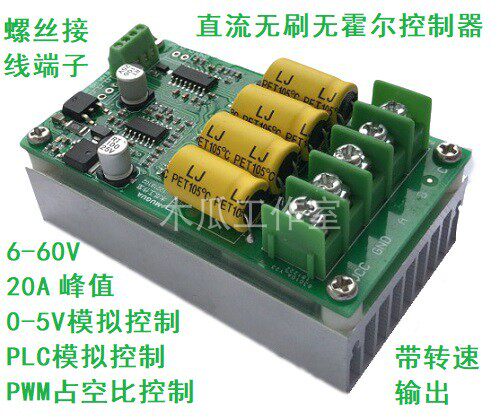

Особенности этого контроллера:
Рабочее напряжение BLDC, 12-60 В, высокая мощность, 300 Вт, трехфазный бесщеточный бессенсорный контроллер постоянного тока, поддержкаPLC/0-5V моделированиеКонтроль сигнала.
Параметр контроллера:
Название продукта: бесщеточный драйвер двигателя постоянного тока без Холла мощностью 300 Вт
Модель: BLDC300W24V
Рабочее напряжение: 6-60 В
Максимальный ток: номинальный 16А&Nbsp; пик 20а
Пиковая мощность: 380 Вт
Максимальная скорость: 30000 об/мин (однополюсный двигатель)
Защита от перерыва: да
Размер продукта: длина 80 мм * ширина 45 мм * высота 37 мм

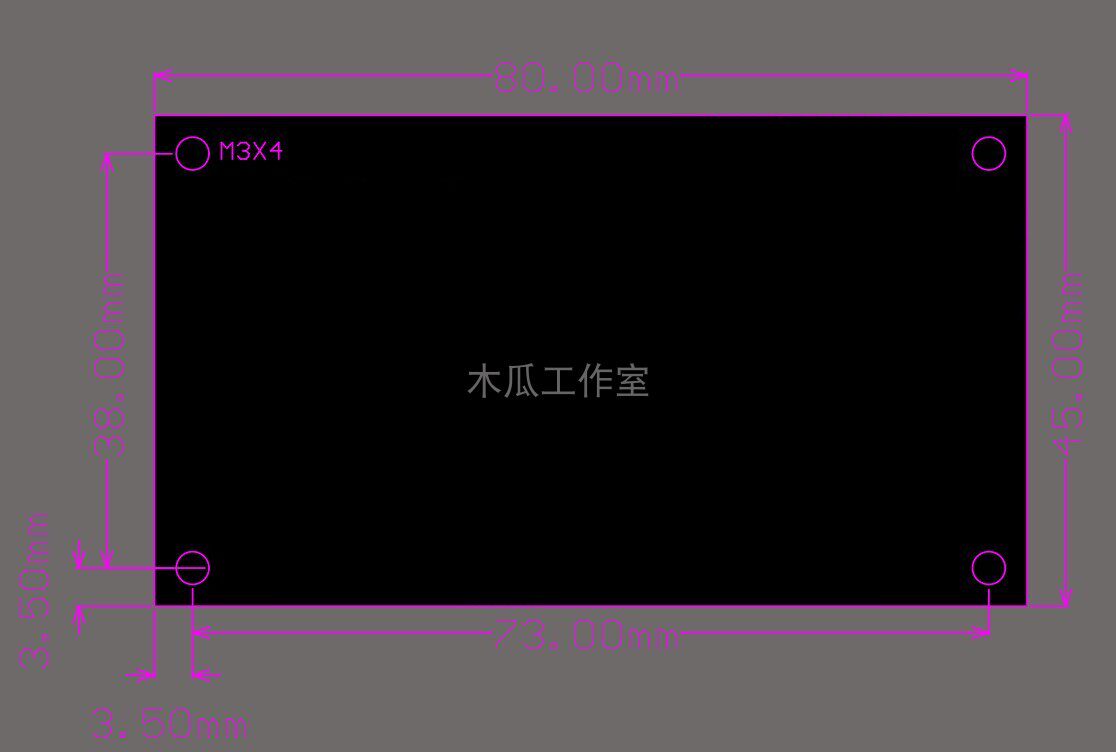

Размер следующим образом:

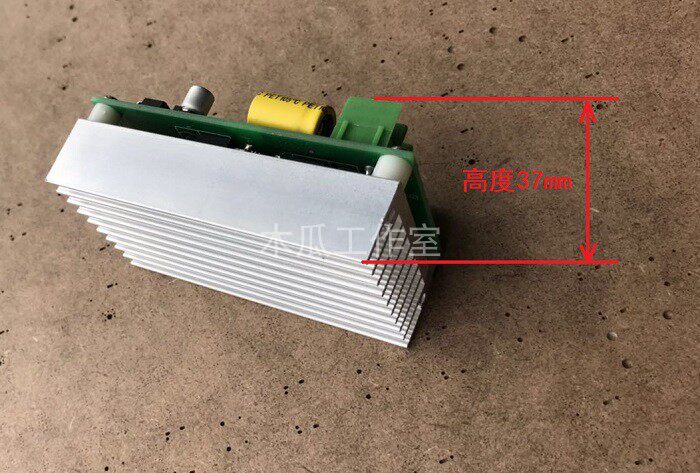

Высота:
Описание интерфейса:
1.A B C Выходная трехфазная фаза двигателя.
2.HA HB HC Трехфазный вход Холла, соответствующий фазе двигателя ABC (нет необходимости подключать, если нет контроллера Холла).
3. 5V G Питание 5В и GND (питание Холла или потенциометра, выходной ток не должен быть выше 100мА).
4.VCC GNDКонтроллер является источником питания, диапазон напряжений составляет 6-60 В.
5.SP Скоровой импульсный сигнал, измените импульс еще раз.Сущность
6.FB Интерфейс прямого и обратного управления по умолчанию подключен к высокому уровню. Если вам нужно повернуть назад, потяните его на низкий уровень или подключите к GND.
7.VI Вход сигнала скорости, аналоговый вход 0-5 В (0В не поворачивается, максимальная мощность 5 В).

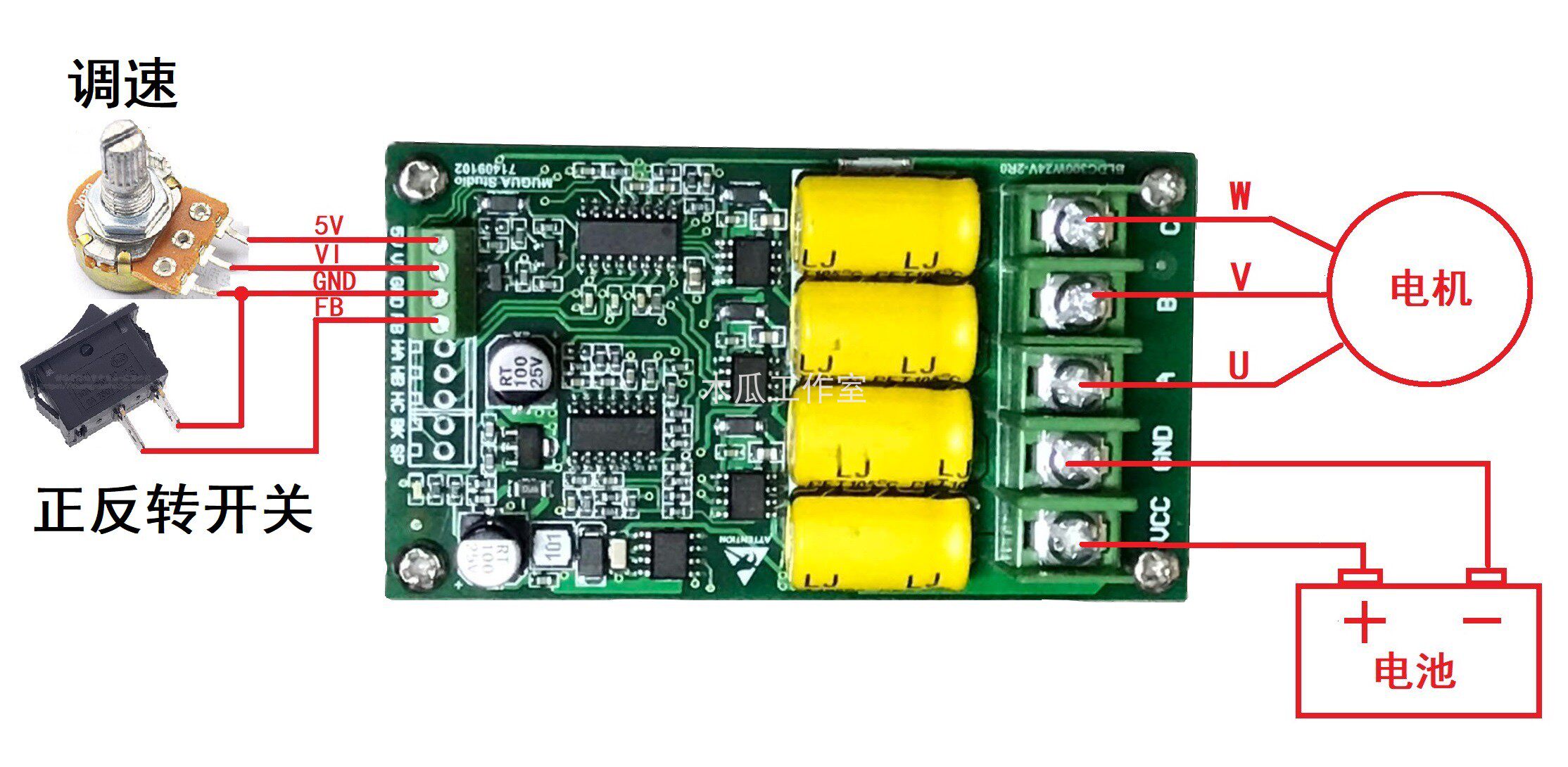

Проводка:
Описание проводки:Нет необходимости подключать переключатель прямого и обратного хода, просто не подключайте его, если он вам не нужен. Средний потенциометр подключен к VI, а два других подключены к 5 В GND.Если потенциометр вращается против часовой стрелки, он ускоряется. Если вы поменяете местами два заземления 5 В, вы сможете повернуть потенциометр по часовой стрелке для ускорения.
Положительные и отрицательные переключатели и потенциометры должны быть приобретены покупателем.
По сути, можно использовать бесщеточный двигатель любого размера, соответствующий параметрам.
Пользователи, использующие батареи в качестве источников питания напряжением выше 30 В, должны учитывать, что, поскольку контроллер имеет большую емкость, при прямом питании контроллера будут возникать искры. Если контроллер необходимо часто включать и выключать, рекомендуется добавить схему предварительной зарядки. Конкретная схема выглядит следующим образом:
Метод работы: после замыкания переключателя 1 замкните переключатель 2, что позволит эффективно устранить искры, возникающие при кратковременном сильном токе, и продлить срок службы переключателя 2.
Базовая регулировка согласования двигателя без Холла
Поскольку параметры бесщеточных двигателей различаются, когда контроллер управляет двигателем, ему может потребоваться выполнить некоторую согласующую работу, чтобы обеспечить максимальную эффективность движения, низкое тепловыделение и соответствие требованиям скорости.Скорость двигателя не может увеличиться, двигатель вибрирует на высокой скорости, ток слишком велик.Все можно отладить, отрегулировав интегрирующий конденсатор на обратной ЭДС, подробности см. в руководстве.
Заметки о покупке:
1,Положительный источник питания и отрицательное отклонение может привести к постоянному повреждению MOS, а подключение пользователя вызывает трубку и не находится в сфере капитуляции.
2, 60 ВтСледующие устройства не требуют радиатора, но необходима хорошая вентиляция.Этот контроллер не имеет встроенного предохранителя. Рекомендуется подключить внешний предохранитель.
3,Эта доска - голая доска.Пожалуйста, не прикасайтесь руками к каким-либо компонентам на плате, чтобы избежать повреждения чипа статическим электричеством. Во время нормальной работы вы также должны быть защищены, чтобы предотвратить случайное соприкосновение проводов и короткое замыкание.
4,После первой проверки правильности подключения проведите тест низкого напряжения и слабого тока, чтобы убедиться, что двигатель вращается нормально, а затем подайте нормальное рабочее напряжение.
5Этот драйвер подходит для большинства бесщеточных и бесхолловских двигателей в пределах параметров, но не подключайте двигатели, которые явно не соответствуют или сильно отличаются от напряжения/тока/мощности приводного модуля.Избегайте необъяснимого&Ldquo; чепуха&Rdquo; урон
6Если после получения товара у вас возникнут вопросы по проводке и использованию, свяжитесь с нами как можно скорее, чтобы избежать повреждений из-за неправильного подключения.
о доставке:
7. Zhongtong поставляется по умолчанию. Если вам нужно отправить другую экспресс-доставку, пожалуйста, свяжитесь со службой поддержки клиентов заранее, чтобы компенсировать разницу в цене. Заказы, размещенные до 17:00, обычно доставляются в тот же день.полденьЧерез 5 часов отправьте его на следующий день.
