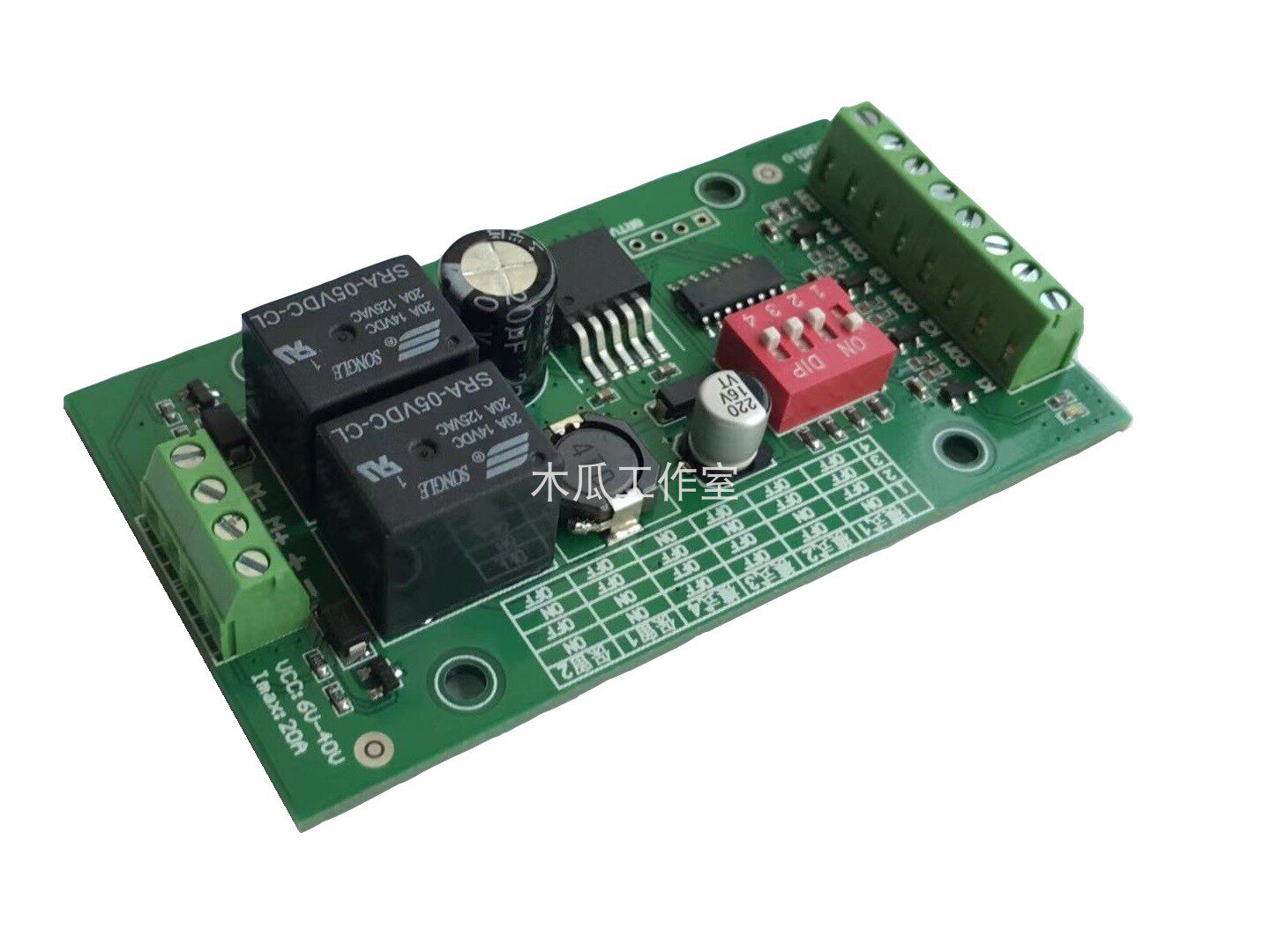

Передняя передняя мотор двигателя постоянного тока -обратное управление конструкцией.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | С корпусом промышленного управления, Нет оболочки |
Параметры работы:
Рабочее напряжение: 6 В-40 В
Потребляемая мощность модуля: статическая <0,11 Вт
Входной сигнал: эффективный низкий уровень (напряжение уровня менее 1 В)
Соответствующая скорость: 100 мс
Максимальный рабочий ток: 20А
Размер печатной платы: 83 ммX46 ммx20
Жизнь действия: более 150 000 раз
Описание проводки:
Описание функции:
Выбор шаблона
Выберите ON в соответствующем бите DIP-переключателя и снова включите питание, что соответствует режиму. Если требуется режим 1, установите 1-й бит DIP-переключателя в положение «ВКЛ», а если остальные биты выключены, выберите режим 1. После набора кода необходимо снова включить питание. Переключатель набора номера не работает во время использования.
Режим 1: режим толчкового режима
При нажатии К1 двигатель будет вращаться вперед, но не будет вращаться при подпрыгивании вверх;при нажатии К2 двигатель будет вращаться в обратном направлении, но при подпрыгивании вверх он не будет вращаться; K3 — ограничение вращения двигателя вперед, а K4 — ограничение вращения двигателя назад.
Режим 2: режим самоблокировки
Нажмите K1 один раз, чтобы повернуть двигатель вперед, и нажмите еще раз, чтобы остановить двигатель. Если двигатель нажать в состоянии обратного вращения, он немедленно начнет вращаться вперед; нажмите K2 один раз, и двигатель повернется назад, и нажмите еще раз, чтобы остановить двигатель. Если двигатель нажать в состоянии прямого вращения, он немедленно перевернет вращение; K3 — ограничение вращения двигателя вперед, а K4 — ограничение вращения двигателя назад.Двигатель останавливается при достижении предельного сигнала, ограничивающий сигнал исчезает, и двигатель также останавливается.
Режим 3: K1 выполняет толчковый режим, K2 управляет вперед и назад.
При нажатии К1 двигатель вращается, а при подпрыгивании вверх – не вращается; когда K2 остается плавающим или высоким, двигатель вращается вперед, а при опускании двигатель вращается в обратном направлении, и направление можно переключать во время работы двигателя; K3 — предел движения вперед, а K4 — предел обратного хода двигателя.Двигатель останавливается при достижении предельного сигнала, ограничивающий сигнал исчезает, и двигатель продолжает вращаться.
Режим 4: K1 самоблокирующийся, K2 управляет вперед и назад.
Нажмите K1 один раз, и двигатель начнет вращаться, нажмите еще раз, и он не будет вращаться; K2 остается плавающим или высоким, двигатель вращается вперед, потяните его вниз, чтобы повернуть двигатель вспять, и направление можно переключать во время работы двигателя; K3 — предел движения вперед, а K4 — предел обратного хода двигателя.Двигатель останавливается при достижении предельного сигнала, ограничивающий сигнал исчезает, и двигатель продолжает вращаться.
- Клеммы европейского типа используются для обеспечения более сильной перегрузки по току и стабильной проводки.
- Общая клемма отделена, и все провода заземления общего пользования не нужно складывать вместе.
- Multi -Mode необязательно
- Технология SMT, стабильная производительность
- Фильтрация входного сигнала, обработка помех, ударопрочность при высоком напряжении.

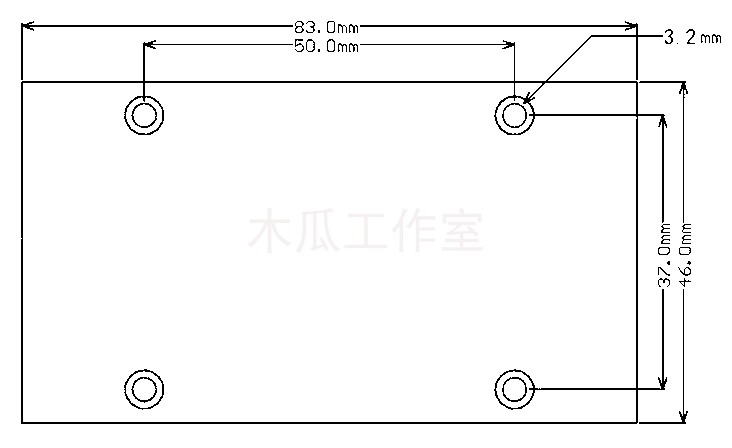

Размер окружной платы:
Размер корпуса:
Заметки о покупке:
1,Обратное соединение положительного и отрицательного полюсов источника питания приведет к перегоранию печатной платы и не покрывается гарантией.
2, Сигнал K1/K2/K3/K4, может быть подключен к трехпроводным фотоэлектрическим датчикам/датчикам Холла (тип NPN-NO)Сущность
3. Без оболочкиЭто голая плата, поэтому не прикасайтесь руками к каким-либо компонентам на плате, чтобы избежать повреждения чипа статическим электричеством. Во время нормальной работы вы также должны быть защищены, чтобы предотвратить случайное соприкосновение проводов и короткое замыкание.
4, Максимальная мощность приводного двигателя этого драйвера обычно не превышает 80 Вт.Сущность
5Если после получения товара у вас возникнут вопросы по проводке и использованию, свяжитесь с нами как можно скорее, чтобы избежать повреждений из-за неправильного подключения.
