STM32-CRK инновационная экспериментальная платформа, принцип микрокомпьютера, инновационная экспериментальная коробка Arduino, встроенная экспериментальная коробка

Цена: 179 138руб.    (¥8600)
Артикул: 524241882233

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:uet_cache
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥378078 738руб.
¥1883 973руб.
¥6399133 292руб.
¥1362 874руб.
  • Информация о товаре
  • Фотографии

Купить контент модуляСкладыватьгенерировать

Пункт продажи:ИспользоватьARM CORTEXTM-M4Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F407ZET6;Экспериментальная платформа использует модульные, структурированные и открытые инновационные концепции дизайна, используяMCUосновной+Нижняя пластина+ArduinoСтруктура стандартной интерфейсной платы позволяет легко заменять различныеMCU, который может подключаться к широкому спектру готовых инноваций на рынке.ArduinoФункциональная плата; особенно подходит для оборудования и приложений в школьных лабораториях микрокомпьютеров, инновационных лабораториях, лабораториях автоматизации и т. д. Он может удовлетворить потребности экспериментов, стажировок и дипломных проектов по смежным специальностям, таким как автоматизация и встроенные компьютерные системы;он также может предоставить гибкую и надежную платформу для отладки аппаратного и программного обеспечения для научно-исследовательских проектов преподавателей, конкурсов электронного дизайна, конкурсов микроконтроллеров и других научно-технических инновационных мероприятий студентов колледжей.

один Введение в платформу разработки

на основеSTM32F407ZET6изSTM32Инновационная платформа разработки включает в себя основную плату, нижнюю плату иArduinoСовместимый с платами расширения, он может обеспечить гибкую и надежную платформу для отладки аппаратного и программного обеспечения для научно-исследовательских проектов учителей, конкурсов электронного дизайна, конкурсов микроконтроллеров и других научно-технических мероприятий студентов колледжей. Он может удовлетворить потребности экспериментов, стажировок и дипломных проектов в области автоматизации и встроенных компьютерных систем и других смежных профессиональных направлениях.

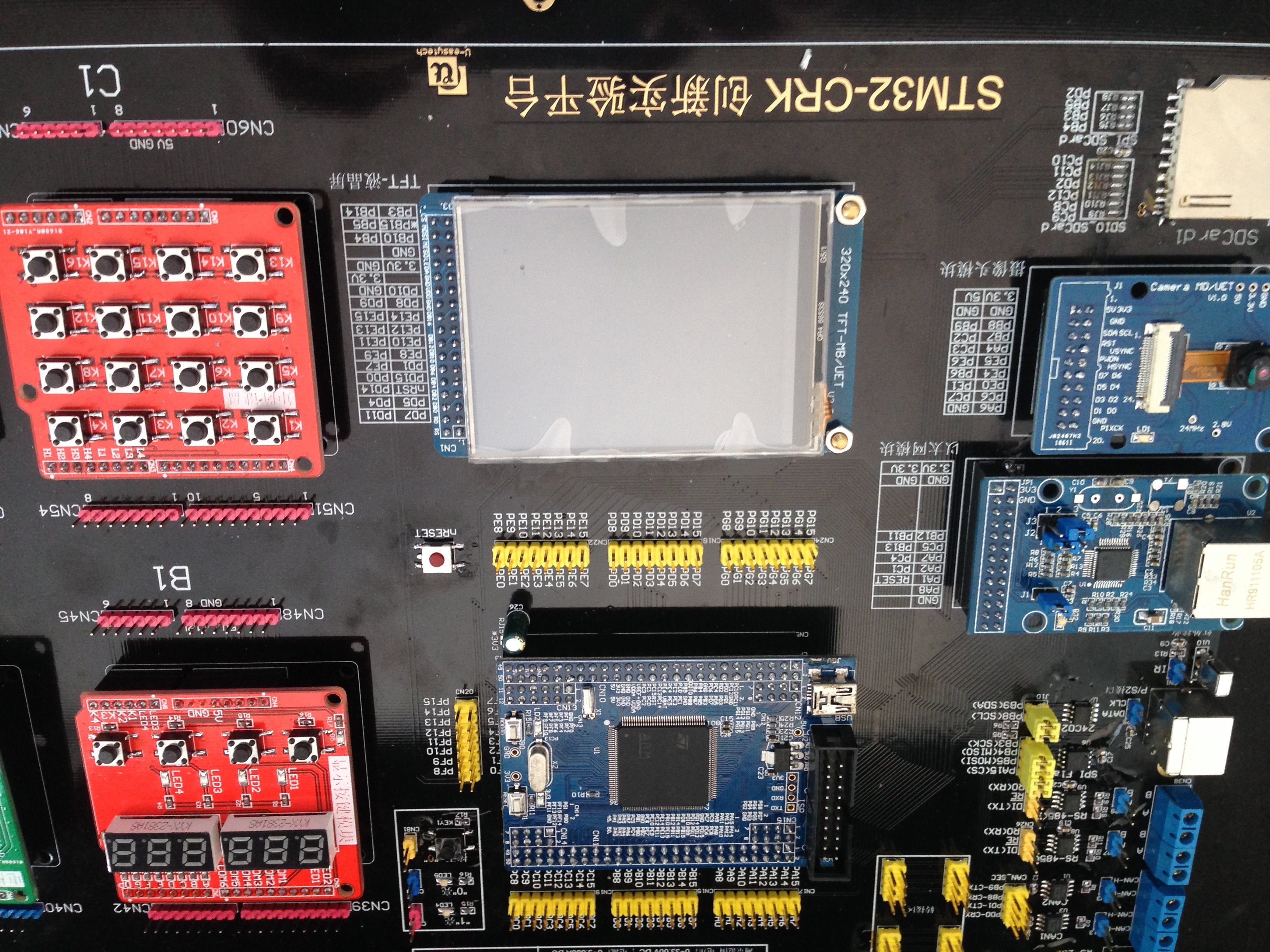

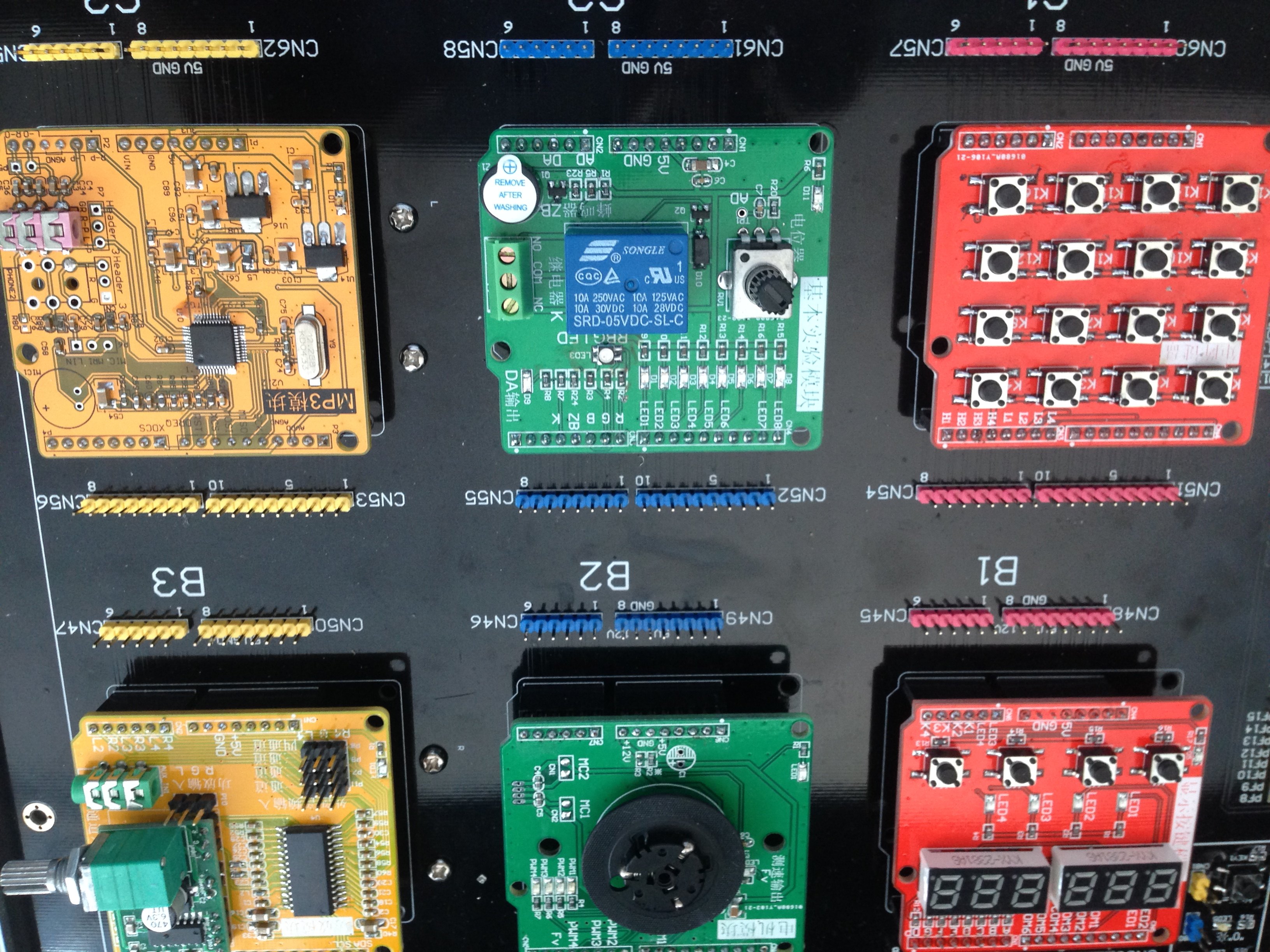

Эта экспериментальная платформа основана наJLINKСмоделировать и скачать как эмуляторCPUПрограмма, кSTM32Основная плата служит ядром управления, а базовая плата имеет различные функциональные модули, такие как:TFTМодуль цветного экрана, модуль Ethernet,SDМодуль карты, модуль камеры, инфракрасный модуль дистанционного управления, модуль последовательной связи,USB HOSTМодуль,CANИнтерфейсные модули и другой контент;ArduinoСовместимая область расширения разделена на девять областей:A1,A2,A3,B1,B2,B3,C1,C2,C3и т. д., соответственно расширены и включают плату модуля эксперимента по контролю температуры, плату модуля шагового двигателя, плату радиомодуля, плату модуля цифрового дисплея, двигатель постоянного тока,PT2314Плата модуля усилителя мощности, плата модуля матричной клавиатуры, базоваяIOплата модуля,MP3Плата модуля и другие интерфейсы.Базовый модуль использует проводку по умолчанию,ArduinoПользователи могут свободно подключать эксперименты в области совместимого модуля. На основе этих многочисленных модулей пользователи могут создавать прикладные системы с различными функциями для удовлетворения различных требований к инновациям в обучении.

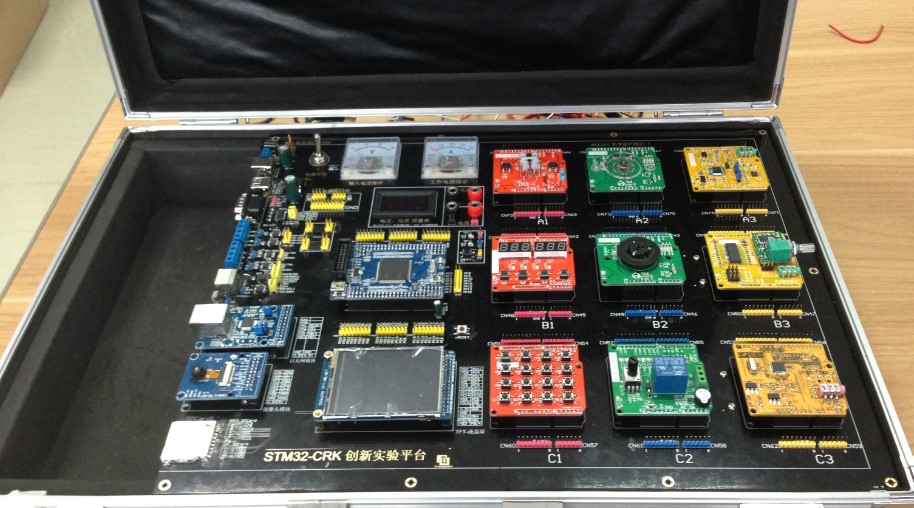

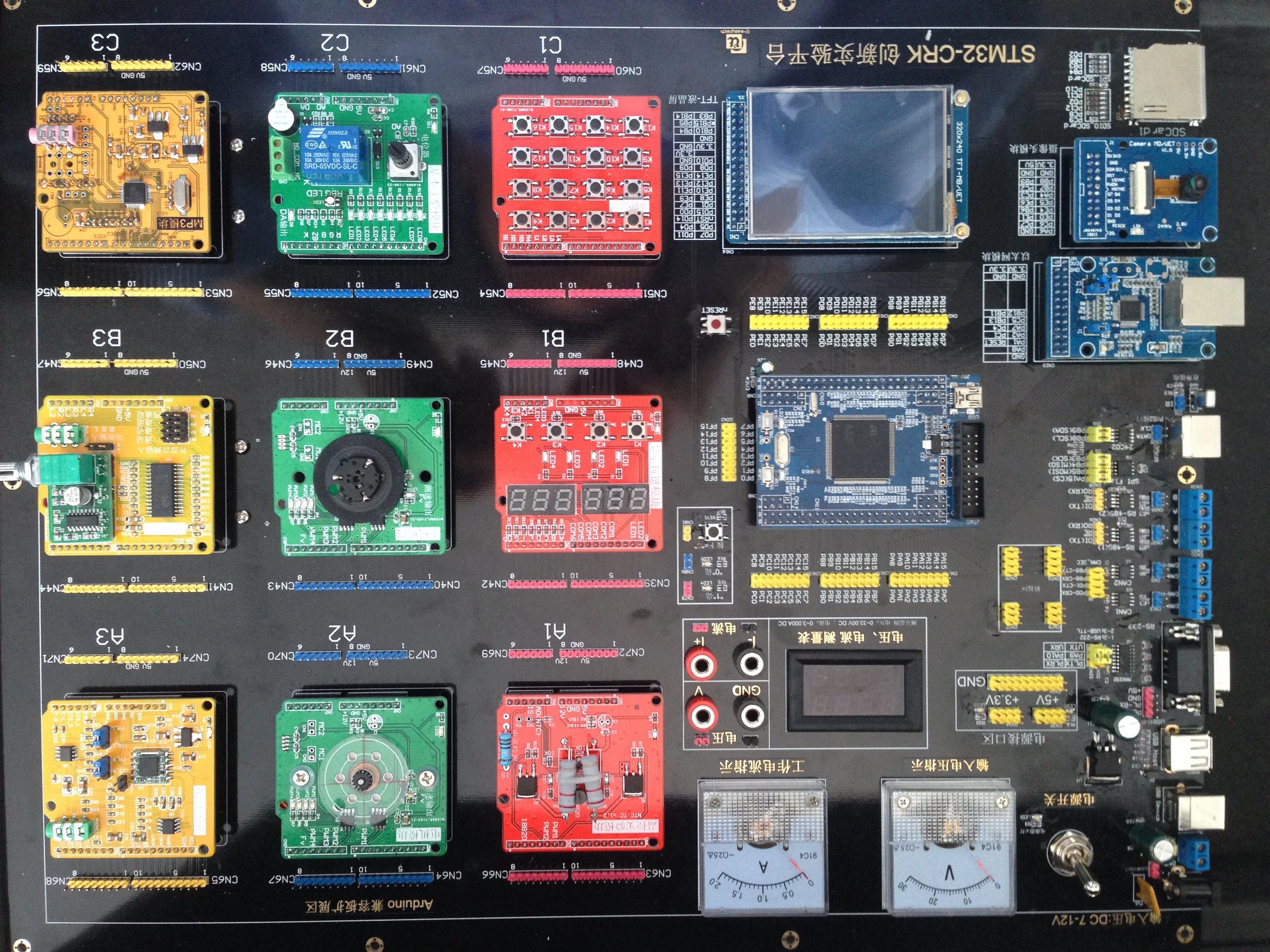

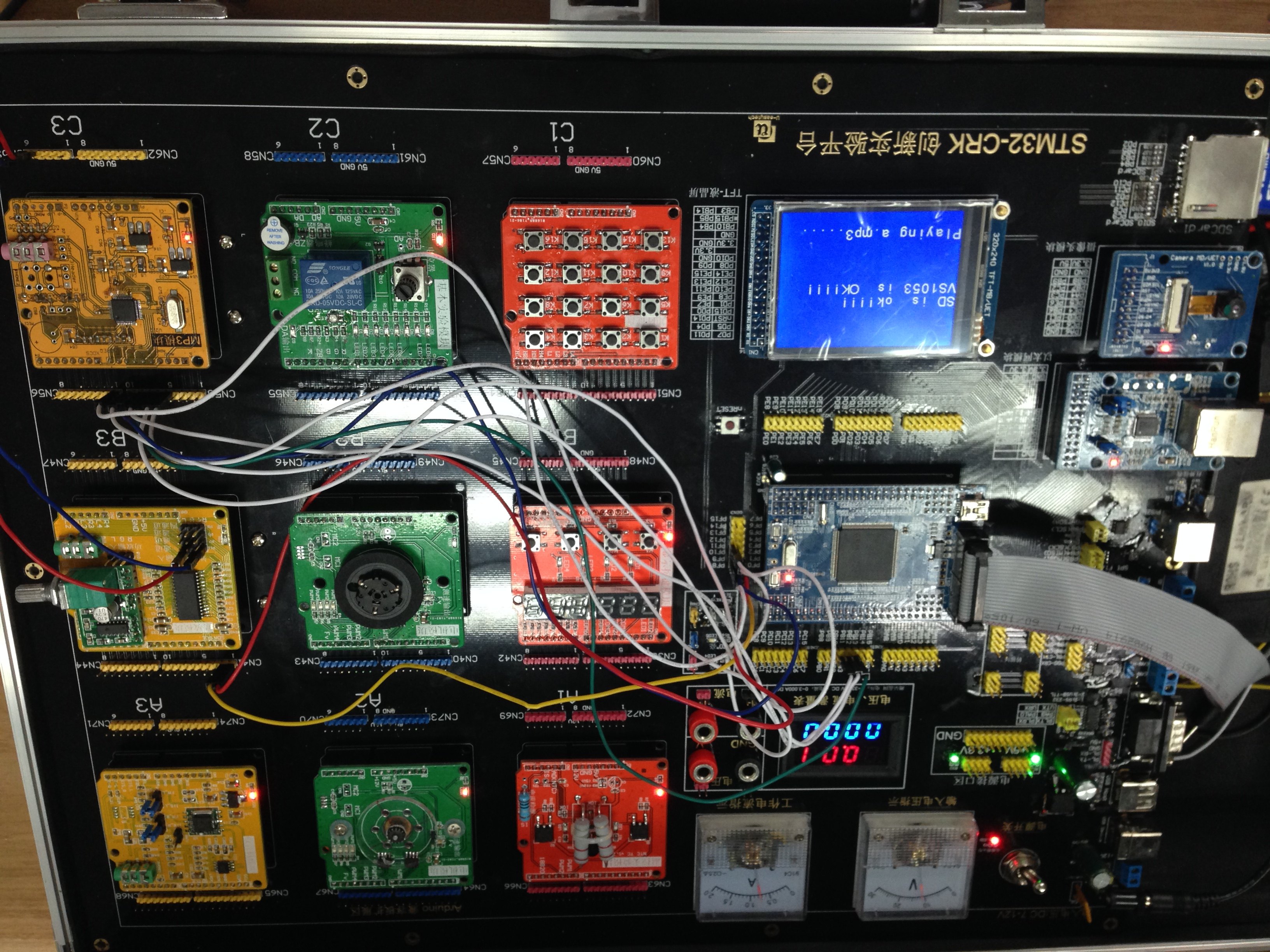

  Платформа физического развития

два Знакомство с ресурсами платформы

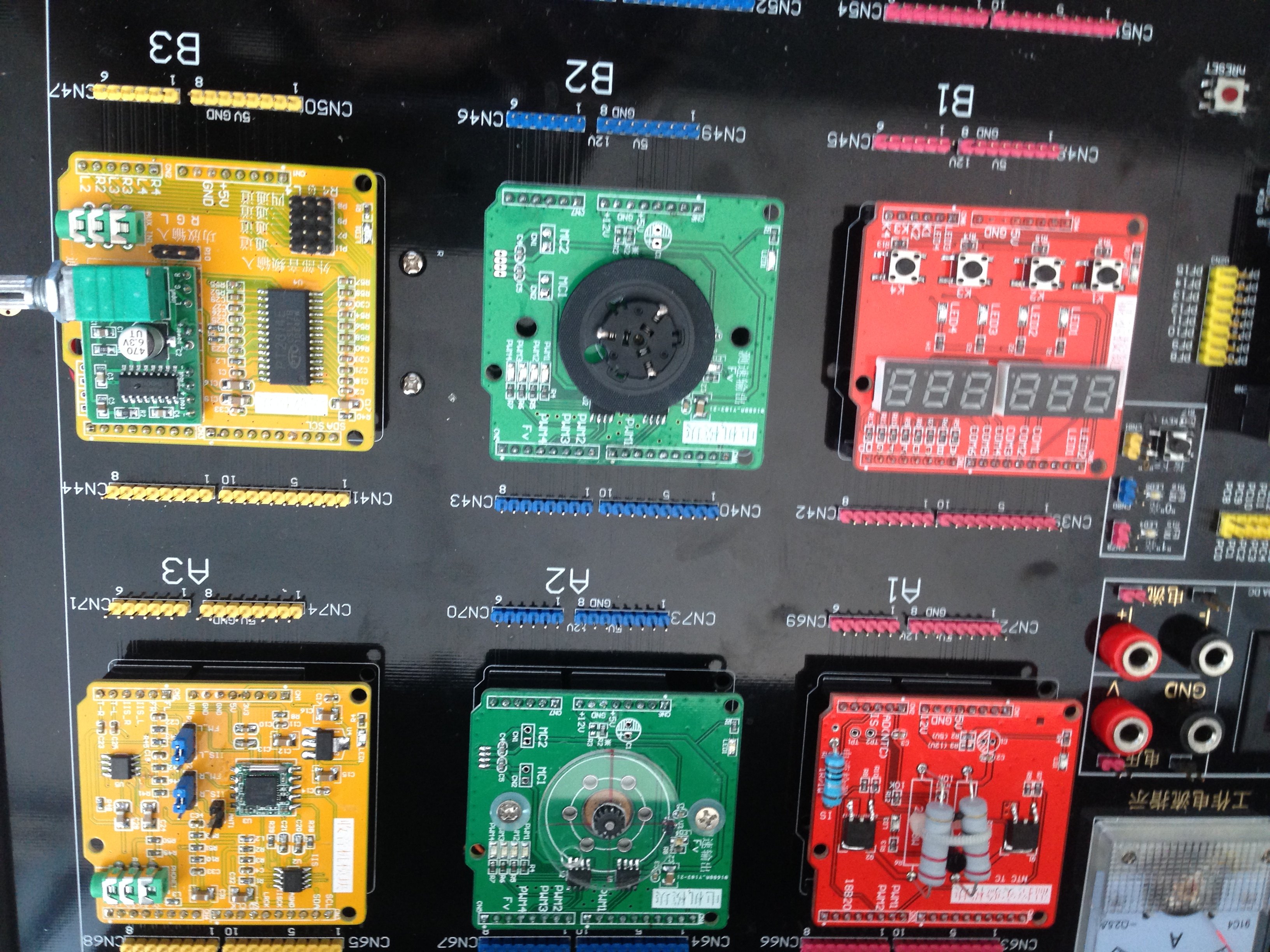

Усыновление платформы12VБлок питания оснащен стрелочным вольтметром и амперметром для отображения напряжения и тока источника питания системы в режиме реального времени. Он также оснащен измерителем напряжения и тока, отображаемым на цифровой трубке, для измерения напряжения или тока в разных местах.Поставляется с богатымArduinoПлата модуля:

1Модуль контроля температуры: естьNTCдатчик температуры с18B20Одиночный датчик температуры шины с2дорогаPWMТермическое сопротивление.Датчик температуры расположен между нагревательными резисторами, и этот модуль можно использовать в качестве системы контроля температуры.

2Модуль шагового двигателя: Шаговый двигатель изготовлен изPWM1,PWM2,PWM3,PWM4Четырехканальное управление выходом может реализовать работу шаговых двигателей.

3FMРадиомодуль:FMРадиомодуль используетIIC(SCL,SDA) в режиме шины программа может осуществлять автоматический поиск каналов или устанавливать фиксированное значение частоты и другие функции.

4Модуль цифрового дисплея трубки: Модуль оснащен6Цифровой ламповый дисплей, оснащенный 4 каналамиLEDИ 4-позиционные кнопки.Этот модуль может удовлетворить требования обучения динамическому сканированию цифровых ламп.

5Модуль двигателя постоянного тока: управление двигателем постоянного тока обеспечиваетсяPWM1,PWM2, который может осуществлять регулирование скорости или управление вперед и назад.

6PT2314Модуль усилителя,PT2314Это многоканальный аудиопереключатель с четырьмя дополнительными выходными каналами. Выходной канал подключен к входу усилителя мощности для реализации функции воспроизведения звука из различных источников звука.Динамики левого и правого каналов установлены вPT2314Модуль иMP3ниже модуля.

7Модуль матричной клавиатуры: Модуль матричной клавиатуры — 4.×4 канала могут удовлетворить основные требования обучения.

8БазовыйIOМодуль:8дорогаLEDиндикаторная лампа, однаRGBТрехцветные огни, на всю дорогуDAИндикатор выхода, один потенциометр, один зуммер, одно реле.Встречайте базовыеGPIOприложение..

9MP3Модуль: ПринятьVS1053Чип декодирования звука, декодируемыйMP3Форматирование файла, выводRLГолосовой канал можно использовать какPT2314входной терминал для достиженияSDФункция воспроизведения музыки с карты.

10ОснащенSDКолода, по умолчаниюSDIOинтерфейс, может быть реализованSDЧтение и запись файлов иFATРабочие функции файловой системы.

11Модуль камеры: камера используетOV9655,30Мегапиксели.

12Ethernet-модуль:RMIIВ рабочем режиме подключение к маршрутизатору позволяет реализовать функцию удаленной связи Ethernet.

13CANИнтерфейс: ПринятьTJA1050чип,CANТребования к интерфейсу для функций связи.

14 485Интерфейс связи

15 DB9 последовательных интерфейсов связи.

16 USBинтерфейс.

триКонфигурация манифеста платформы

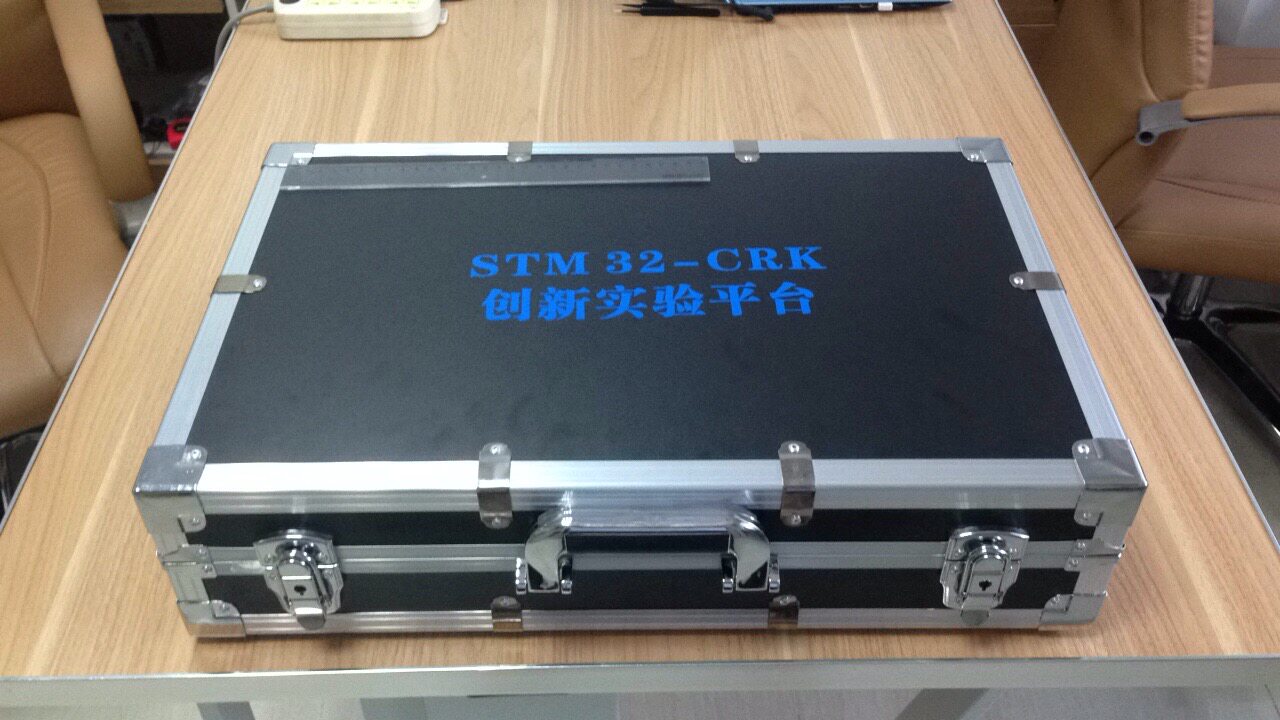

  1. Одна экспериментальная коробка

  2. 12VИсточник питания

  3. JLINKНабор эмуляторов

  4. TTLОдин кабель последовательного порта

  5. Один Ethernet-кабель

  6. 232Один кабель последовательного порта

  7. Дюпон: 20давно укоренившийся,20в корне,20короткий корень.

  8. Один аудиокабель

  9. CD

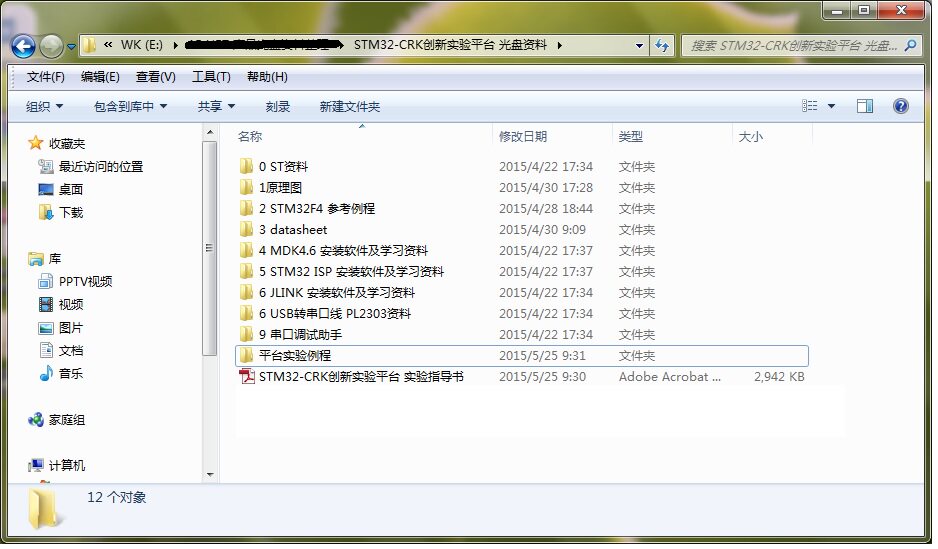

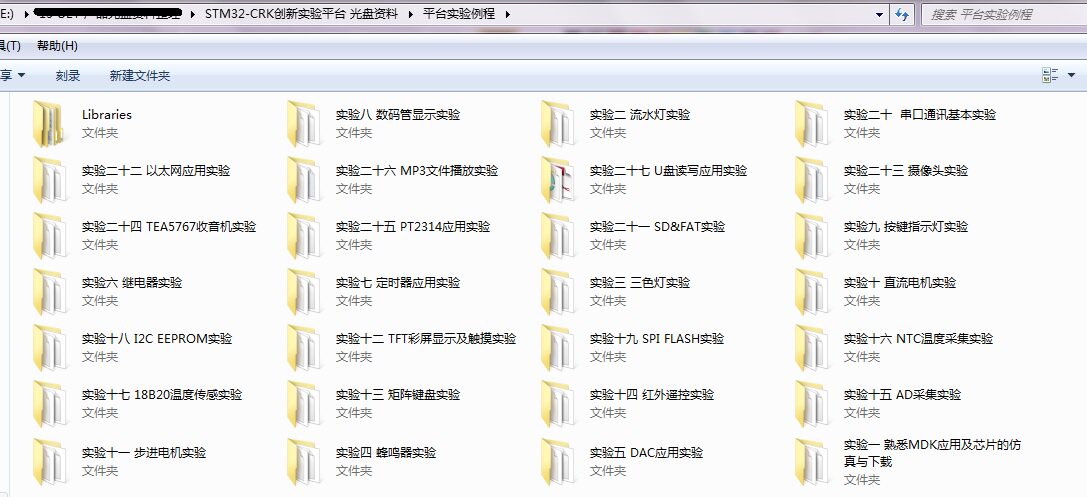

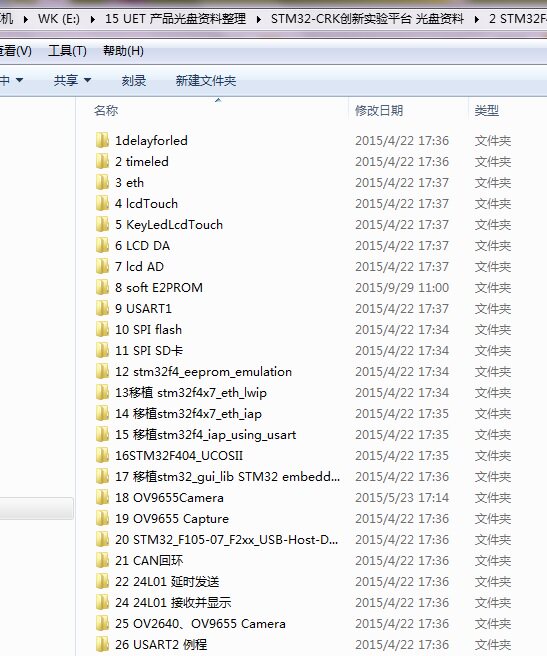

ЧетыреДанные диска



пятьПродукт









шестьИндивидуальные инструкции

Экспериментальный блок имеет структуру, состоящую из основной платы, нижней платы и модуля расширения..Модули расширения можно свободно настраивать,Основная плата также может быть выбранаF1,F2, F4Чипсы и т. Д..В соответствии с требованиями клиента,Пользовательские дополнительные модули,Либо заменить модуль.

Примеры направлений кастомизации:

Лаборатория принципов микрокомпьютеров (встраиваемая лаборатория, лаборатория микроконтроллеров):

Многие университеты сейчас фокусируются на традиционных8086Курс по основам микрокомпьютеров был реформирован, и широко используемый курс, основанный наARMЯдро объясняется на примере курса по основам микрокомпьютера.В оригинале также много университетов.51Добавлен контент курса микроконтроллераSTM32Содержимое микроконтроллера.Эта инновационная платформа очень подходит в качестве экспериментальной платформы для смежных курсов, таких как принципы работы микрокомпьютеров.Персонализированные предложения:

MCUКонфигурация: может быть основана наARM CORTEXTM-M3Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F103ZET6илиSTM32F207ZET6. потому что большинствоARMВсе книги по принципам микрокомпьютеров основаны наCortex M3Описание ядра.

Конфигурация модуля:

Базовый экспериментальный модуль:LEDлампа (основнаяI/Oэксперимент), кнопка (прерывание эксперимента), цифровой ламповый дисплей,TFTпоказывать,ADC,DAC, коммуникационный и другие экспериментальные модули;

Модуль разработки курса: Модуль экспериментов по контролю температуры, двигатель постоянного тока/Экспериментальный модуль шагового двигателя и т. д.

Модуль дипломного проекта и инновационной практики:FMрадио+MP3+Модуль усилителя мощности, модуль управления бесщеточным двигателем, модуль Ethernet IoT и т. д.

Студенческая инновационная лаборатория колледжа:

С страной&Ldquo; Volkswagen Entrepreneurship, Innovation”, строительство инновационных лабораторий для студентов колледжей увеличивается.Наша платформа для инновационных экспериментов обладает бесконечной масштабируемостью и открытостью и может объединять различные готовые инновации на рынке.ArduinoФункциональная доска особенно подходит в качестве тестовой платформы, позволяющей учащимся практиковать различные творческие прототипы.Например: различные продукты Интернета вещей, интеллектуальные аппаратные средства, носимые устройства, конструкция роботов и т. д.

Он также подходит для использования в качестве платформы для обучения, экспериментов и соревнований для участия в национальных конкурсах электронного дизайна студентов колледжей, конкурсах роботов, конкурсах инноваций среди студентов колледжей, конкурсах предпринимательства и т. д.

MCUКонфигурация: может быть основана наARM CORTEXTM-M4Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F407ZET6СущностьЧто168MHZОсновной частоты и богатых встроенных периферийных функциональных модулей достаточно для быстрой реализации различных инновационных идей!

Конфигурация модуля: Различные модули могут быть выбраны в соответствии с особенностями школы.

Лаборатория Интернета вещей:

MCUКонфигурация: может быть основана наARM CORTEXTM-M4Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F407ZET6СущностьЧто168MHZОсновная частота, богатые встроенные периферийные функциональные модули с Ethernet,CANА другие богатые коммуникационные интерфейсы могут удовлетворить различные потребности экспериментов IoT!

Конфигурация модуля: Помимо базовых модулей, инфракрасный,RS-232,RS-485,CAN, Ethernet и другие базовые коммуникационные модули, вы можете добавитьWi-Fi,Bluetooth,2.4GОбщение и т. Д.

Автоматизированная лаборатория:

MCUКонфигурация: может быть основана наARM CORTEXTM-M3Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F207ZET6СущностьЧто120MHZОсновная частота, богатые встроенные периферийные функциональные модули с Ethernet,CANи другие богатые коммуникационные интерфейсы, а также высокопроизводительныеADC,DACи т. д., подходит для использования на промышленных объектах и в различных средствах автоматизации!

Конфигурация модуля: в дополнение к базовому модулю и модулю связи его можно расширить.ADC,DACи другие модули; кроме того, по характеристикам автоматики можно добавить4~20mAсигнальный модуль,PIDМодули управления технологическими процессами, модули приборов для стабилизации контуров и т. д. Для удовлетворения требований к обучению экспериментальной практики базовым знаниям в области автоматизации и профессиональным знаниям.

     Лаборатория электронного проектирования, схема измерения и управления, лаборатория датчиков

MCUКонфигурация: может быть основана наARM CORTEXTM-M3Ядро, STMicroelectronics (ST) Оригинальный импортный высокопроизводительный продукт компании.MCU——STM32F207ZET6СущностьЧто120MHZОсновная частота, богатые встроенные периферийные функциональные модули с Ethernet,CANБогатые интерфейсы связи, высокопроизводительные таймеры,ADC,DACПодожди.

Конфигурация модуля: в дополнение к базовому модулю и модулю связи его можно расширить.ADC,DACи другие модули;Кроме того, в зависимости от характеристик лаборатории могут быть добавлены модули генераторов сигналов (прямоугольные, синусоидальные, треугольные и т. д.), различные модули датчиков (температуры, давления, ускорения и т. д.), различные модули управления (температуры, двигателя и т. д.), различные модули формирования сигналов (усилители, фильтры, модемы) и т. д. Для удовлетворения требований преподавания основных экспериментов и профессиональных экспериментов.
