STM32F1-MCD-IPM50 5KW BLDC PMSM Двухмоторный синхронный набор двигателя управления

Цена: 133 292руб.    (¥6399)
Артикул: 543804680865

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:uet_cache
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥378078 738руб.
¥1883 973руб.
¥1362 874руб.
¥350072 905руб.
  • Информация о товаре
  • Фотографии

STM32F1-MCD-IPM50 STM32F1 FOC3.2 BLDC, решение для синхронного управления двумя двигателями PMSM

видео:

Видео введение:

STM32 FOC 3.2 Синхронное управление двумя двигателями PMSM BLDC Решение для синхронного управления двумя двигателями:
http://v.youku.com/v_show/id_XNDkwMDcxNTY0.html

Решение для управления двигателем STM32 MC FOC 3.2 PMSM:
http://v.youku.com/v_show/id_XNDkwMDk0MDgw.html

STM32F103ZET6 PMSM двигатель ЭНКОДЕР регулировка скорости 6-3000 об/мин видео:
http://v.youku.com/v_show/id_XNDkwMDk4ODA4.html

Инструкции по подключению комплекта двигателя STM32FOC 3.2:
http://v.youku.com/v_show/id_XNDkyNTExMjUy.html

Компакт-диск с комплектом двигателя STM32FOC, вводное видео 1
http://v.youku.com/v_show/id_XNDkyOTMzNTAw.html

Компакт-диск с комплектом двигателя STM32FOC, вводное видео 2
http://v.youku.com/v_show/id_XNDkyOTQwMjk2.html



BLDC, бесщеточный постоянный ток, управление PMSM, решения для двигателей

В комплект входят: одна плата управления, две платы драйверов, один двигатель PMSM, один двигатель BLDC, один набор JLINK и два DVD-диска.

 Поддерживает библиотеку ST FOC V3.2.Поддерживает библиотеку ST FOC V2.0 при работе одного двигателя.

Поддерживает неиндуктивные режимы работы, режимы Холла, ЭНКОДЕР, поддерживает функцию ослабления поля и синусоидальный привод. Поддержка режима скорости и режима крутящего момента.

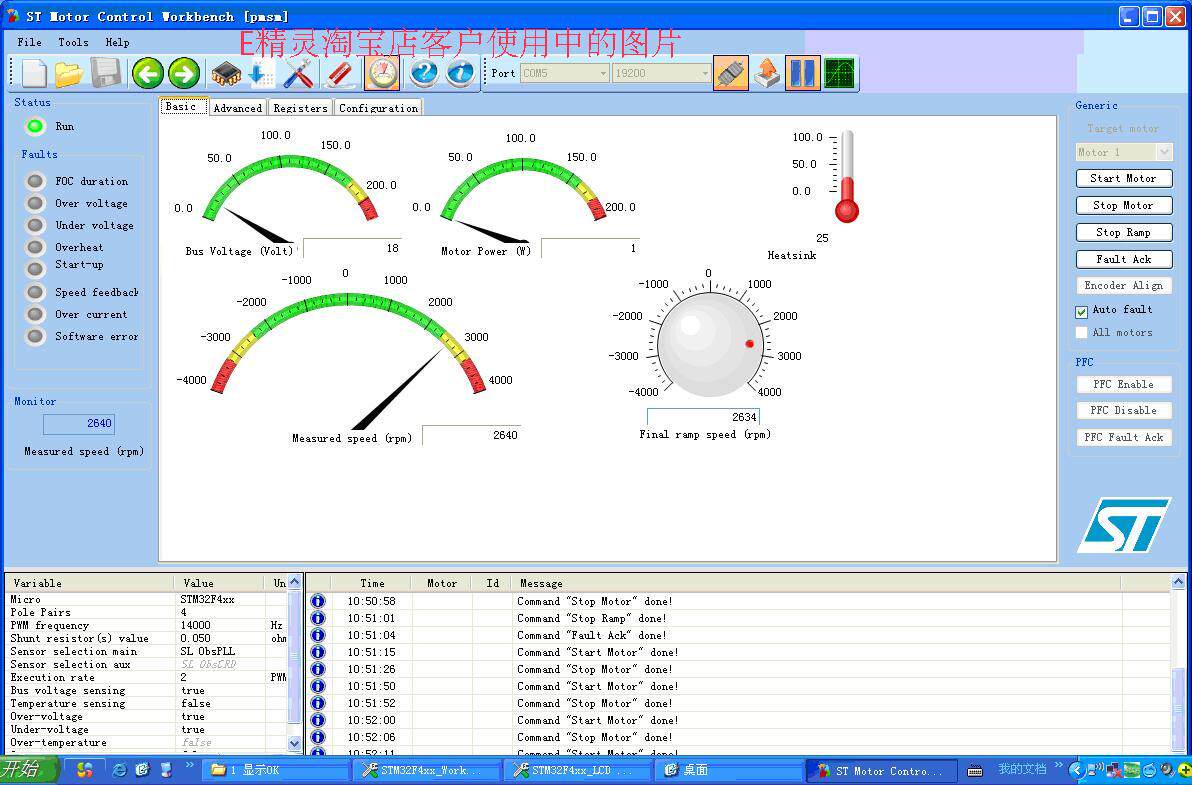

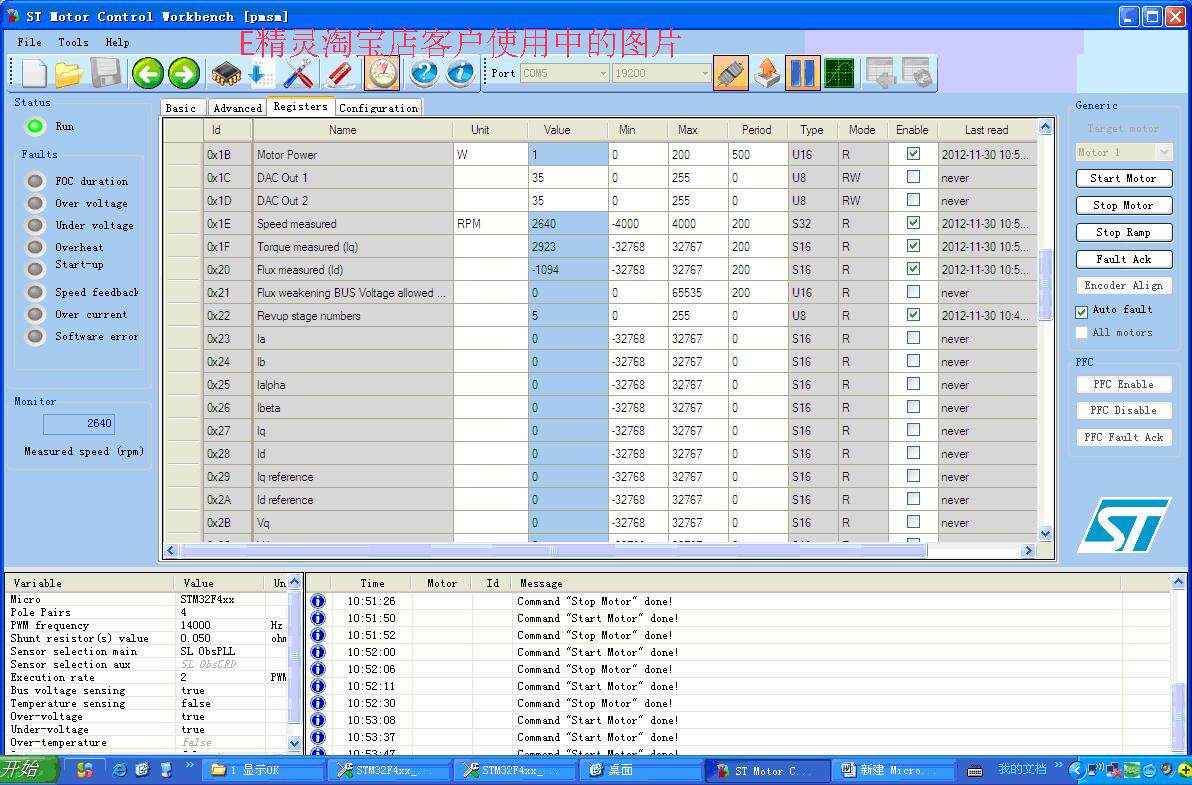

Параметры можно наблюдать через ЖК-дисплей, графический интерфейс главного компьютера USART и DA.

Синусоидальное управление, бесщеточный двигатель постоянного тока BLDC, синхронный двигатель с постоянными магнитами PMSM.

Поддерживает библиотеку ST FOC V3.2. Обеспечьте техническую поддержку!

ЦП: STM32F103ZET6, рабочая частота: 72M, поддерживает синхронный двигатель с постоянными магнитами PMSM и бесщеточный двигатель постоянного тока BLDC.

Поддерживает неиндуктивные режимы работы, режимы Холла, ЭНКОДЕР, поддерживает функцию ослабления поля и синусоидальный привод.Поддерживает режим скорости, режим крутящего момента и т. д. Данные можно наблюдать через последовательный порт, параметры можно наблюдать через ЖК-дисплей, DA и другие методы.

В режиме FOC ENCODER скорость двигателя PMSM можно регулировать от 6 об/мин до максимального значения скорости при тех же параметрах.Плавная и надежная работа.

Description:

Комплект управления двигателем STM32F1-MCD-IPM50/UET состоит из семи частей: основной платы управления, двух плат привода, двигателя PMSM, двигателя BLDC, отладчика JLINK и двух компакт-дисков.Основная плата с 2.8’TFT LCD основан на ST MCU stm32f103zet6. Плата привода в основном использует модуль IPM для управления двигателем PMSM или двигателем BLDC.Благодаря интерфейсу JTAG вы можете использовать отладчик STLINKIII или JLINK для проверки своей программы.

Features:

  • MCU: STM32F103ZET6, 32BIT ARM CORTEX-M3
  • Входное напряжение постоянного тока 18–300 В, обычно 24 В.
  • Большой силовой привод: модуль IPM 600 В, 5,5 кВт.
  • Типичная конфигурация: 24 В PMSM с энкодером на 1000 импульсов.
  • Typical configure: 24V BLDC with HALL
  • С разъемом Холла, разъемом энкодера и разъемом UVW
  • sin wave or square wave drive
  • three shunt current sampling

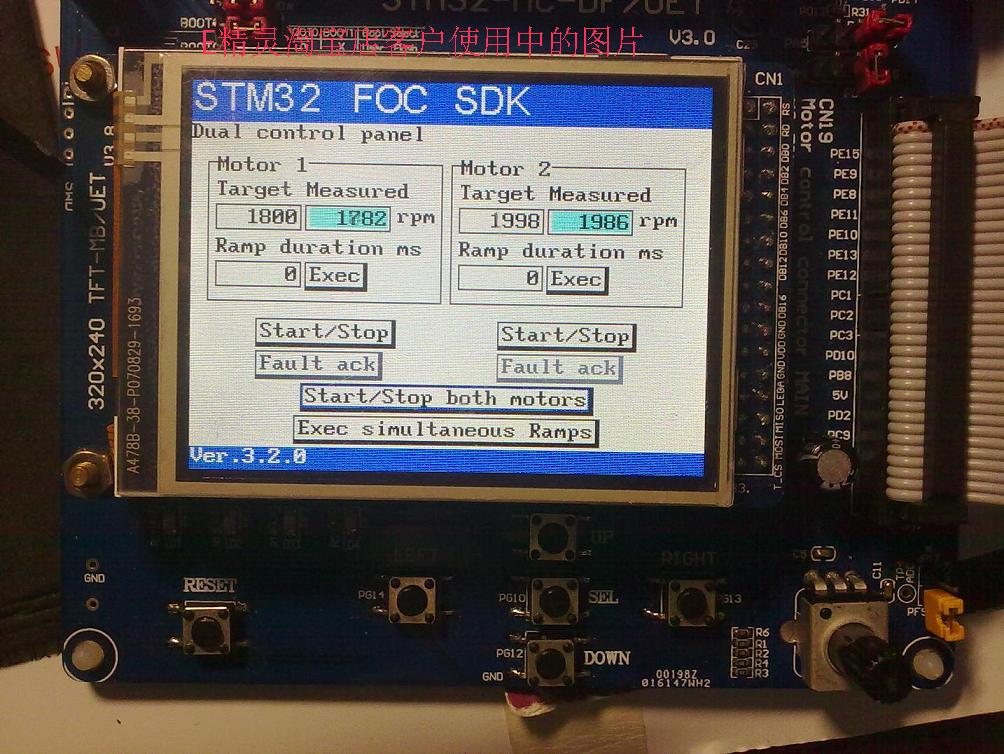

  • easy human interface: 2.8’TFT-ЖК-дисплей, 6 пользовательских клавиш, 4 светодиода, разъем RXD TXD или выход канала DA
  • поддержка управления двигателем BLDC, PMSM или ACIM
  • С богатыми примерами. С примерами ST FOC V2.0, ST FOC V3.2 и другими простыми примерами.

Order NO:STM32F1-MCD-IPM50/UET

Краткое введение:

STM32F1-MCD-IPM50/UETКомплект управления двигателем состоит из семи частей: основная плата управления, две платы драйверов,PMSMМотор, одинBLDCМотор, одинJLINKОтладчик и два компакт-диска. Есть один на главной плате управления.2.8‘TFT LCD,использоватьSTM32F103ZET6чип. Плата водителя в основном импортируетсяIPMМодуль приводит в движение двигатель. Пользователи могут иметьSTLINKилиJLINKЗагрузите программу и запустите ее для отладки.

Особенности:

  • использовать32БитCORTEXM3ОсновнойCPU:STM32F103ZET6
  • Использование основной платы+Основная плата управления+Структура платы питания, удобная для отладки и обслуживания
  • Вход широкого напряжения:DC 18V~300V,Стандартный24Vисточник питания
  • Драйвер высокой мощности: конфигурация600V 2KW IPMсиловой модуль,
  • Типичная конфигурация:24V PMSMпринестиHALLи1000Проволочный кодер
  • Типичная конфигурация:24V BLDCпринестиHALL
  • HALLВход, вход фотоэлектрического энкодера, обнаружение обратной электродвижущей силы, различные/Бездатчиковый метод управления
  • 120о прямоугольная волна,180oРежим управления синусоидальной волной,FOCВекторный метод управления
  • Обнаружение тока по трем сопротивлениям, защита от перегрузки по току (метод обнаружения тока Холла с полной изоляцией не является обязательным)
  • Удобный человеко-машинный интерфейс:TFTЖК -6Кнопки, потенциометры,4индивидуальныйLEDЛампа, последовательный интерфейс связи
  • Двойной интерфейс управления двигателем, поддержкаBLDC,PMSM,ACIM(Асинхронный трехфазный переменный ток) управление двигателем
  • Существует множество подпрограмм, включая самостоятельно написанные расширенные подпрограммы, представленные в исходном коде, а также подпрограммы, которые легко переносить.ST FOC PMSM V2.0иV3.2Подпрограммы моторной библиотеки. (Этот комплект в основном совместим сSTОфициальная плата управления двойным двигателем)

Номер заказа:

  • STM32F1-MCD-IPM50/UET

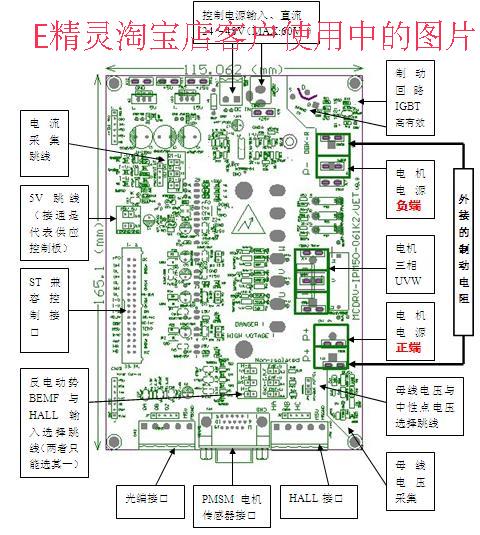

Плата драйвера двигателя высокой мощности

MCDRV-IPM50-061K2/UET

(5.5KW 600V/1200VНеобязательный)

Технические характеристики

1. Резюме

  • Примите высокую мощность брендаIPMМодуль,5.5KW,600Vили1200VНапряжениеУровень необязательный;
  • Водить машину5.5KWВнутриPMSM,BLDC,ACIM(Асинхронный двигатель трехфазного переменного тока) и другие различные двигатели;
  • Встроенный контур управления тормозным резистором, контур выборки тока с тремя сопротивлениями,HALL/ENCВходной контур и т. д.;
  • Простой и удобный в использовании, хорошая защита, можно подключить к нашей компании илиSTОсновная плата управления компании также может быть подключена к собственной панели управления пользователя.DSPили другиеMCUОсновная плата управления представляет собой гибкую и надежную аппаратную платформу для различных приложений;
  • Может использоваться в качестве контроллера электромобиля,BLDC/PMSMУправление, кондиционеры с регулируемой частотой, промышленные швейные машины, солнечные инверторные электростанции,UPSОн предоставляет полностью цифровую платформу для экспериментов и исследований для разработки продуктов.

2. Технические параметры





Параметры силовой стороны

  1. Максимальная номинальная мощность привода5.5KWдвигателя.Поддерживаемый диапазон выходной мощности:0~5.5KW.
  2. Принять брендIPMМодуль,600VУровень или1200VУровеньВыбирайте.При заказе заранее укажите, какая марка вам нужна. Значение по умолчанию:600Vмодуль уровня.
  3. Выбирать600Vуровень, напряжение питания двигателя(P+,P-)поддерживать:24V~310V DCвходить.

  Выбирать1200Vуровень, напряжение питания двигателя(P+,P-)поддерживать:24V~600V DCвходить.

  1. В нормальных условиях,600VМодули уровня подходят для:110V ACили220V ACнапряжение двигателяПредметы1200VМодули уровня подходят для:Три -фаза380V ACнапряжение двигателя.
  2. Бортовой контур управления тормозным резистором с использованиемIGBTСиловая трубкаСущностьПо умолчанию есть15AОценка, если у вас есть особые требования, пожалуйста, укажите это заранее при заказе.
  3. Тормозной резистор является дополнительной принадлежностью., если необходимо, пожалуйста, сообщите об этом заранее при заказе.
  4. Плата драйвера рассчитана на отсутствие изоляции (горячее заземление).Если требуется изоляция, пожалуйста, укажите это заранее при заказе.
  5. Поддержка водителяPMSMМотор, мотор,BLDCМотор, мотор,ACIM(Асинхронный двигатель трехфазного переменного тока) и другие двигатели

Параметры стороны управления

  1. Источник питания управления и источник питания двигателя поставляются отдельно; из-за использованияIPMмодуль, источнику питания управления требуется только одно напряжение постоянного тока, поддерживающееDC:24V~48V(MAX 60V) напрямуювходить.
  2. Тарелка2Высокое выдерживаемое напряжениеDC/DCмодули соответственно преобразуются в+15VдляIPMмодуль,5VКонтур управления напряжением питания
  3. Для облегчения ввода и экспериментирования по умолчанию для выборки тока используется метод трех сопротивлений.Значение сопротивления0.05Ом, увеличение16.5, напряжение смещения постоянного тока1.65V.Максимальный диапазон мощности выборки составляет прибл.2A.(Клиентам необходимо адаптироваться в соответствии с их фактической ситуацией)
  4. Бортовой зал (HALL) и кодер (ENCode) входной интерфейс
  5. Встроенная совместимостьSTОфициальный интерфейс двигателя,IDC34 PIN. Поддержите нашу компанию илиSTОфициальные различные моторыSTM32,STM8Основная управляющая доска. Вы также можете подключить различные внешниеDSPили другиеMCUОсновная панель управления.
  6. К сигналам интерфейса относятся:6дорогаPWM,3ток цепи, напряжение шины,IPMтемпература модуля,IPMмодуль сигнализации,3дорогаHALL,3дорогаENCode, сигнал торможения,NTCсигнал управления реле,PFCуправляющие сигналы и т. д.
  7. 6дорогаPWMСовместимость с управляющим сигналом3.3Vили5Vнапряжение.Текущий сигнал обратной связи0~3.3V.

3. Используйте инструкции

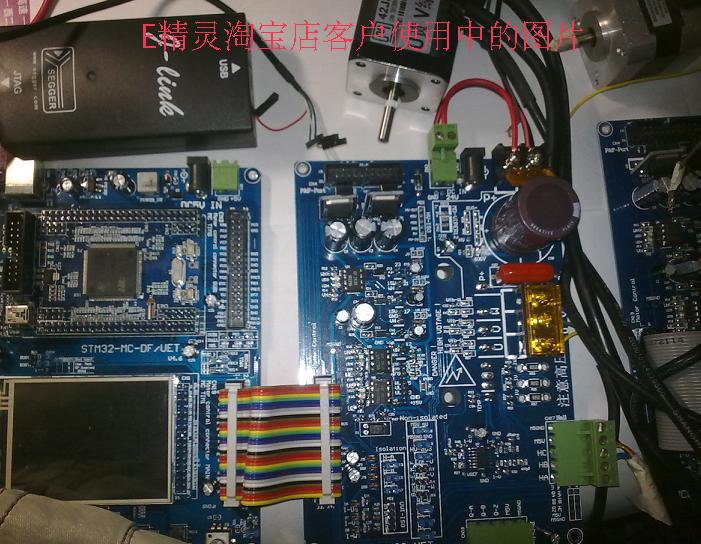

Фото продукта:

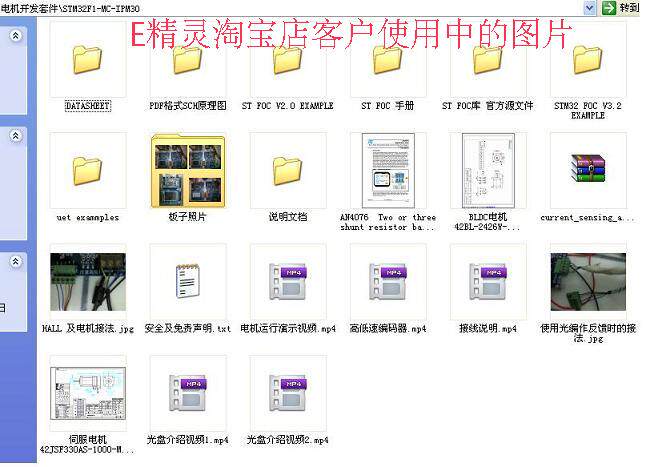

 Некоторая информация о компакт-диске:







важный:

Данная программа предлагаетсяПусть друзья, у которых есть определенный опыт в управлении моторикой,Вы можете быстро начать создавать свои собственные продукты,

Если вы никогда не сталкивались с управлением двигателем, этот товар вам не подходит!!!

Мы предоставляем только ограниченную техническую поддержку для самого продукта и не предоставляем техническую поддержку, такую ​​​​как: введение в работу MCU, основы управления двигателем, объяснения схем и программ.

Модульная конструкция, мощная аппаратная система,Вы можете подключить двигатель к работе после его покупки!

STM32F103ZEядерная закрывающая доска+Нижняя пластина+IPMмодуль+TFTтабло+ПМСМ двигатель+Каждый модуль относительно независим и может гибко подстраиваться или использоваться отдельно.

  • MCUСтандартныйSTM32F103ZET6,512K Flash,64K SRAM,32БитARM Cortex-M3ядро, аппаратное деление и однотактный умножитель
  • Предоставьте гибкую и надежную платформу отладки аппаратного и программного обеспечения для различных приложений.Сэкономьте много инвестиций в исследования и разработки.Такие как: кондиционеры с регулируемой частотой, промышленные швейные машины,BLDC/PMSMУправление, контроллер электромобиля, солнечная инверторная электростанция,UPSразработка продукта
  • может удовлетворитьКонкурс студентов по электронике среди студентов колледжа, Требования к курсовым экспериментам, стажировкам и дипломным проектам для специальностей колледжа: встроенные системы, силовая электроника
  • Совместимый и улучшенныйSTОфициальный мотор-кит., он может запускаться после включения питания, поддерживает работу с датчиком или без него, а также поддерживает режим скорости или режим крутящего момента.
  • использовалIPMмодульFSAM20SH60A,600V,20A,1.5 KW, встроенная полная защита
  • Непосредственно поддержкаДвигатели высокого и низкого напряжения (12V~300V DC), поддержкаHALLи вход энкодера
  • Несколько экземпляров программного обеспечения, в том числеSTM32Различные приложения ресурсов и приложения регулирования скорости двигателя
  • с трансплантатомSTМоторFOCБиблиотекаV2.0,STМоторFOCБиблиотека3.2,
  • *Эта плата предназначена для горячего заземления (общее заземление высокого и низкого напряжения). Пожалуйста, используйте изолирующий трансформатор при подключении к высокому напряжению, чтобы обеспечить безопасность людей и оборудования!

  Поддерживает библиотеку ST FOC V2.0 и библиотеку ST FOC V3.2.

Введение в функции библиотеки двигателей ST

  • Оптимизирован и полностью документированCБиблиотеку прошивки можно использовать как дляPMSM(сенсорный и безсенсорный режимы), также может использоваться с асинхронными (сенсорными) бесщеточными двигателями переменного тока. (FOCРасчетная часть – этоLIB(предоставляется в виде файла)
  • Различные системы определения тока,Независимый механизм измерения тока
  • трехточечный поток(shunt)сопротивление+Двойная коллекция/Техническое обслуживание, усовершенствованная система методов, снижение потребности в напряжении шины
  • Различная обратная связь по положению ротора,Энкодер(PMSMМотор),тахометр(ACИндуктивный мотор)
  • Датчик Холла(60°и120°Занимать)
  • бездатчиковый(ПосвященPMSMМотор)

Этот товар доставляется только SF Express, пожалуйста, поймите!

Если вам нужны счета-фактуры на продукты, пожалуйста, сначала сообщите: к исходной цене обычных счетов-фактур будет добавлено 6 % (обычно более 500 юаней), а к исходной цене билетов с добавленной стоимостью 17 % будет добавлено 17 % (обычно более 5000 юаней).

(Только ограниченная техническая поддержка нашего магазина, самого этого продукта, а также ограниченного кода и данных, предоставляемых нашим магазином)

Если у вас более высокие требования к технической поддержке, пожалуйста, сообщите и одобрите перед съемкой!
