RDK-STM8 BLDC DC Бесстраночный моторный обучение разработке без совета директоров с двойной закрытой петлей Семь главы Полный комплект
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Книга
- Не -книга
| Книга: | Не -книга, Книга |
Комплект для разработки двигателя STM8 включает в себя источник питания 24 В, плату управления, новый двигатель 42BL (такой же конфигурации, как в книге), кабель последовательного порта, эмулятор STLINK, систему мониторинга главного компьютера и другую информацию.

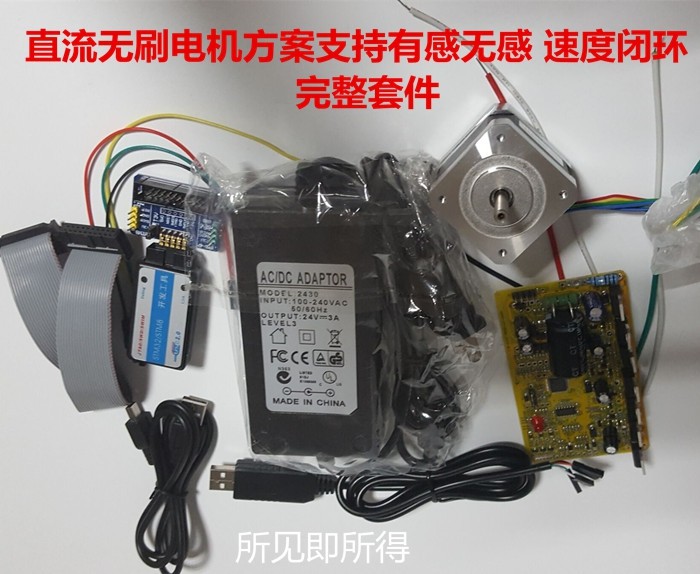

В комплект входят двигатель, эмулятор STLINK, плата управления STM8, последовательный USB-кабель, компакт-диск и блок питания.
Этот комплект представляет собой полную оригинальную конфигурацию главы седьмой книги:
При выборе он оснащен «Приложением управления бесщеточным двигателем постоянного тока».—&-Книга на базе микроконтроллера серии STM8S:
Моторные параметры:
Магнитный полюс 8
Количество фаз 3
Рейтинг напряжения VDC 24
Оценка скорости оборотов 4000
Для этого решения можно использовать скорость интерфейса главного компьютера.Главный компьютер управляет запуском и остановкой двигателя, а также работой без ХОЛЛА.
Главный компьютер разработан с использованием C++BUILDER, а ПК использует кабель USB-последовательный порт для подключения и связи с платой управления STM8.
Приобретая этот комплект двигателя, вы получаете исходный код CB, установочные файлы программы, протокол подчиненного компьютера, программу управления STM8, чертежи и другую информацию.
Обеспечьте простую техническую поддержку, за исключением теоретической технической поддержки двигателя!Спасибо за понимание!

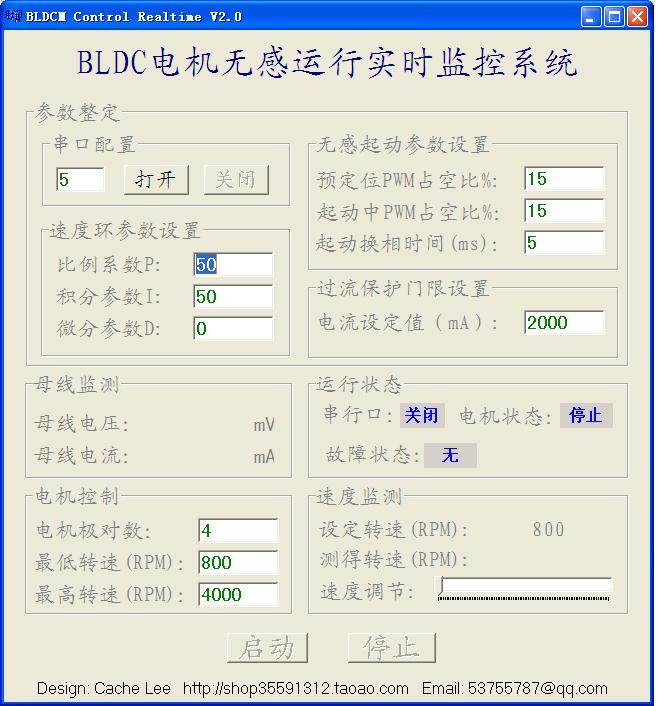

Демонстрационная схема работы программы мониторинга:
Примечание. Этот комплект содержит определенные значения технических данных.После покупки он не будет возвращен после отправки товара. Если есть какие-либо проблемы с качеством, они будут заменены. Перед покупкой убедитесь, что вам нужен настоящий продукт.
STM8 -это недавно запущенная 8 -битная одноименная машина, запущенная компанией ST.
Богатый набор ресурсов, включая 10-битный аналого-цифровой преобразователь и 16-битный таймер управления двигателем, он очень подходит для применения в управлении бесщеточными двигателями постоянного тока.
Это решение представляет собой типичное решение для привода двигателя постоянного тока BLDC, которое мы выпустили на основе проверенных продуктов. Аппаратная архитектура очень зрелая и стабильная, и она может работать как в режиме измерения HALL, так и в режиме без измерения HALL.
У тех, кто приобретает эту демонстрацию, имеют полные примеры исходного кода с методами зондирования зала и бесконечности, а также сенсорные регулируемые процедуры с открытой петлей с регулируемыми скоростями (требующие внешнего потенциометра самостоятельно) и полные схемы.
основные навыки:
Рабочее напряжение 48В, мощность 350Вт;
Может поддерживать работу бесщеточного двигателя постоянного тока с датчиком положения Холла (HALL) или без него;
Скорость вращения двигателя можно регулировать с помощью внешнего потенциометра;
Сбор тока, отображение и защита от неисправностей.
Связанные параметры:
CPU | Заводская программа | Исходный код предоставлен | Инструмент отладки | Номинальное напряжение | Мощность (с добавленным радиатором) |
STM8S903K3 | Чувствовать | HALLГармонияHALL | STLINK | 24V | 350W |
Введение в возможности MCU:
Микроконтроллер STM8S903K3T6 обладает богатыми периферийными ресурсами и имеет следующие основные особенности:
Диапазон рабочего напряжения чипа: 2,95-5,5 В;
Рабочая частота может достигать 16 МГц при поддержке внешнего пассивного кварцевого генератора или использовании внутреннего источника синхронизации RC;
Внутри имеется 8 КБ флэш-памяти;
Он имеет внутреннюю память EEPROM объемом 640 байт, а частота стирания и записи может достигать 300 000 раз, что удобно для пользователей для хранения различных необходимых параметров при отключении питания;
7 10-битных каналов аналого-цифрового преобразования;
1 16-битный таймер, специально оптимизированный для управления двигателем;
1 обычный 16-битный таймер, 1 8-битный таймер;
1-канальный интерфейс связи UART;
1 интерфейс SPI, до 10 Мбит/с;
1-канальный интерфейс I^2C, до 400 Кбит/с;
Процессор имеет целых 28 портов ввода-вывода, включая 21 сильноточный абсорбционный выход.Надежная конструкция ввода-вывода обладает очень высокой способностью выдерживать обратный ток;
Имеется модуль однопроводного интерфейса (SWIM), который облегчает онлайн-программирование и невстроенную отладку.
Являясь членом микроконтроллеров серии STM8S, STM8S903K3, помимо наследования характеристик серии STM8S, упомянутых выше, также специально оптимизирован для применения в двигателях: он имеет автоматические 6-канальные дополнительные выходные порты ШИМ;выходные порты и входные контакты преобразования АЦП можно реконфигурировать, так что он также может получить максимальное количество каналов преобразования АЦП при использовании в приложениях с двигателями.
Характеристики производительности:
Типичное решение для привода двигателя BLDC, основанное на проверенных продуктах. Аппаратная архитектура является зрелой и стабильной. Он может работать в режиме датчика ХОЛЛА или в режиме без ХОЛЛА. Он поставляется с соответствующим загружаемым отладчиком, демонстрационной программой, подробной документацией или книгами; он особенно подходит пользователям для быстрого изучения или оценки применения приводов BLDC.
На основе типичного привода BLDC с зрелый и стабильный дизайн оборудования. Может работать в режиме датчика ХОЛЛА или в бездатчиковом режиме. С отладчиком STLINK/V2, демонстрационной программой и подробным описанием. Идеально подходит для начала изучения или оценки контроля BLDC.
Основной элемент управления использует STM8S903K3T6, специально разработанный ST для управления двигателем. Он обладает сверхвысокими экономическими характеристиками и стабильностью и особенно подходит для крупносерийного применения в бытовой технике, электроинструментах, электрических велосипедах и других отраслях промышленности;
Использование микроконтроллера STM8S903K3T6, который предназначен для управления двигателем и имеет очень высокое соотношение цены и качества, особенно для применения в бытовых электроприборах, электроинструментах, электрических велосипедах и так далее.
Поддерживаемое напряжение: 12-48 В постоянного тока; Поддержка мощности: 1 ~ 350 Вт;
Входное напряжение: 12–48 В постоянного тока, поддерживаемая мощность: 1–350 Вт.
Используйте дискретные компоненты для усиления и управления 6 N-МОП-лампами (75 В/75 А);
Однокомпонентный привод повышающего напряжения N-MOS (75 В/75 А).
STM8 — это недавно выпущенный сверхвысокоэкономичный 8-битный микроконтроллер от компании ST. Богатые ресурсы, включая 10-битный аналого-цифровой преобразователь и 16-битный таймер управления двигателем, которые очень подходят для применения в управлении бесщеточными двигателями постоянного тока.
Это решение представляет собой типичное решение для привода двигателя постоянного тока BLDC, которое мы выпустили на основе проверенных продуктов.Аппаратная архитектура очень зрелая и стабильная, и она может работать как в режиме измерения HALL, так и в режиме без измерения HALL.
Те, кто приобретет эту ДЕМО-версию, получат полные примеры исходного кода с датчиком Холла и без него, а также процедуры измерения и регулирования скорости с разомкнутым контуром (вам необходимо добавить свой собственный внешний потенциометр), а также полную принципиальную схему.
Информацию о компакт-диске см. на рисунке ниже:
