[Nuvoton NTD 8051 Microcontroller] nutiny-ml51eb poard разработки
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
NuTiny-ML51EB
Введение Совета по развитию |Характеристики совета по развитию |краткое пособие
Введение Совета по развитию

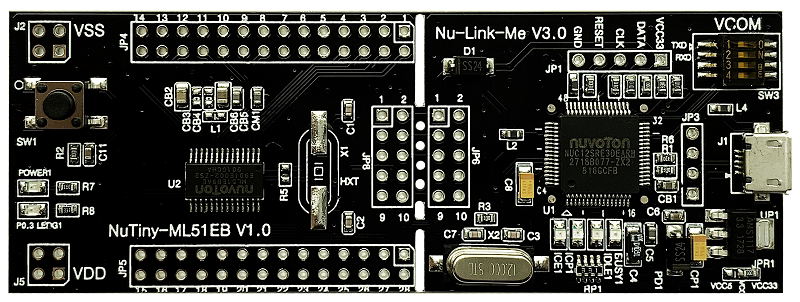

Nutiny-ml51eb состоит из двух частей, используя numicro®Основная плата управления микроконтроллером 8051 ML51EB9AE и Nu-Link-Me углубила рекордер с жжением ошибки.Пользователям необходимо использовать эту плату разработчиков только для разработки, записи и проверки приложения.
Основная плата управления Nutiny-ML51EB имеет расширенный интерфейс всех положений ног ML51EB9AE, а также гибкий дизайн питания, который удобен для разработки с различными интерфейсными устройствами.
Записки Nu-Link-Me могут быть сгорели и удалены интерфейсом SWD через интерфейс SWD.Nu-Link-Me поддерживает виртуальную последовательную функцию, которая может выводить сообщения в окно терминала.
Характеристики совета по развитию | |||||
| • | Используйте numicro® 8051 ML51EB9AEМикроконтроллер, его функция обратно совместима: | ||||
| | - | ML51UB9AE | |||
| | - | ML51XB9AE | |||
| | - | ML51OB9AE | |||
| | - | ML51FB9AE | |||
| | - | ML51DB9AE | |||
| | - | ML51BB9AE | |||
| • | ML51PC0AE Полный интерфейс расширения | ||||
| • | Гибкий дизайн питания | ||||
| | - | VDD внешний интерфейс ввода | |||
| | - | Nu-link-me's ice usb-порт | |||
| • | С рекордером с удалением Nu-Link-Me он может быть поддержан | ||||
| | - | Человек онлайн сжигание и деление через интерфейс SWD | |||
| | - | Виртуальная серийная функция | |||
| | | | |||
| | | | |||
| | | | |||
краткое пособие | |||||
| 1. | Пожалуйста, подтвердите, что по крайней мере одна среда разработки была установлена на компьютере: | ||||
| | - | KEIL C51 | |||
| | - | IAR EW8051 | |||
| 2. | Пожалуйста, загрузите и установите последнюю версию Nu-Link Driver Nu-Link в соответствии с использованной средой разработки. Пожалуйста, проверьте и установите драйвер USB NU-Link во время установки. | ||||
| | - | Используйте Keil C51, пожалуйста, установитеNu-Link_Keil_Driver | |||
| | - | Пожалуйста, установите с IAR EW8051Nu-Link_IAR_Driver | |||
| 3. | Пожалуйста, загрузите и распаковываете пакет программного обеспечения для поддержки разработки в соответствии с использованной средой разработки. | ||||
| | - | Используйте Keil C51пожалуйстаскачатьML51_Series_BSP_Keil | |||
| | - | Используйте IAR EW8051пожалуйстаСкачать ml51_series_bsp_ale | |||
| 4. | Оборудование эрекция | ||||
| | (1) Наберите nu-link2-me vcom, чтобы набрать переключатель и 1 и  2 Переключитесь на включение, запустите функцию виртуального последовательного порта (VCOM). | ||||
| | |
| |||
| | (2) Подключите порт USB -порта Development Poard и компьютер заканчивается через линию передачи USB. | ||||
| | |
| |||
| | (3) Найдите виртуальный COM -порт Nuvoton в диспетчере устройств. | ||||
| | |
| |||
| 5. | Используйте шаблонный проект в качестве примера. Используйте различные среды разработки. Пожалуйста, найдите шаблонные проекты в отдельных BSP. | ||||
| | • | Используйте под Keil C51 | |||
| | - | ML51_Series_BSP_Keil_V1.XX | |||
| | | - | SampleCode | ||
| | | | - | Template | |
| | | | | - | Project_temp |
| | | | | | - .KEIL |
| | • | Используйте IAR EW8051 | |||
| | - | ML51_Series_BSP_IAR_V1.XX | |||
| | | - | SampleCode | ||
| | | | - | Template | |
| | | | | - | Project_temp |
| | | | | | - .IAR |
| 6. | Запустите и выполните проекты, пожалуйста, обратитесь к руководству пользователя в том, как вы выполняете проекты в индивидуальных средах разработки. | ||||
| 7. | Пользователи могут увидеть следующие результаты в окне терминала: | ||||
| |
Связанная информация скачать: | ||||
