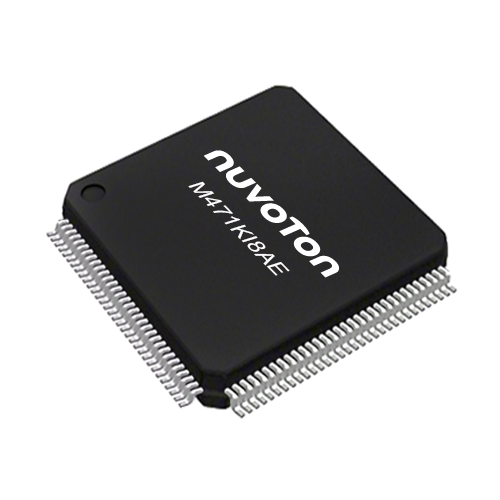

[M471KI8AE CHIP [LQFP128) чип M471KI8AE (LQFP128)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
NuMicro®M471KI8AE-это 32-разрядный микроконтроллер, основанный на ядре ARM Cortex-M4F. Встроенный набор инструкций DSP и однократный вычислительный блок с плавающей запятой (FPU) представляют собой серию продуктов микроконтроллера, специально разработанные для приборов Smart Home.В ответ на растущие функциональные потребности безопасности рынка домашних приборов, чтобы соответствовать спецификациям безопасности IEC60730-1 Class B CNNEX H, M471KI8AE предоставляет сертифицированную библиотеку программного обеспечения STL (библиотека тестирования программного обеспечения) и соответствующие руководства по эксплуатации приложений, которые могут Значительно уменьшите сложность развития и сертификацию IEC60730. Требуется время.M471KI8AE работает до 120 МГц, обеспечивая широкое рабочее напряжение от 2,5 В до 5,5 В, -40°C до 105°Широкая рабочая температура C поддерживает широкий диапазон широких пакетов между штифтами и превосходными высокими противоположными характеристиками ESD HBM 8 кВ и EFT 4,4 кВ для удовлетворения жестких требований высокой стабильности, высокой надежности и высокой безопасности на рынке домашних приборов.
Чтобы удовлетворить рост приборов Smart Home, M471Ki8ae создал двойную флэш -память с 512 кб для хранилища программы, используется код снабжения 64 КБ SRAM, а независимая вспышка данных 32 КБ используется в качестве Параметр хранилища.Среди них двойной дизайн блока флэш-памяти 512 КБ поддерживает беспроводное онлайн-обновление FOTA (прошивка через эфир).С точки зрения безопасности кода, флэш-память 512 КБ поддерживает XOM (только для выполнения) только может выполнять функцию памяти для защиты кода секретной программы без кражи во время выполнения.Кроме того, независимая вспышка данных 32 КБ имеет минимальную стирание 256 байтов, что может увеличить скорость обновления параметров и доступ к памяти.Наконец, чтобы уменьшить бремя ядра для перемещения внутренних данных MCU, M471KI8AE также предоставляет PDMA (периферийное прямое доступы памяти), чтобы улучшить общую систему.
M471KI8AE поддерживает богатые периферийные устройства, в том числе инфракрасный приемник (настройка IR-приемника), до 24 каналов 16-битных ШИМ, 6 наборов UARTS, 2 набора SPI/I & SUP2; S, 2 комплекта I & SUP2; C и часы в реальном времени (часы реального времени).M471KI8AE также интегрирует многие аналоговые компоненты, в том числе до 24 каналов 12-битного SAR ADC, 1-канального 8-битного ЦАП и 2 набора аналоговых компараторов.M471KI8AE также предоставляет генератор случайных чисел PRNG (генератор случайных чисел псевдо) для поддержки требований шифрования и дешифрования в устройствах интеллектуального дома.
Целевое приложение:
- стиральная машина
- холодильник
- кондиционер
- PM2.5 Детектор
- Другие продукты домашнего прибора
Ключ:
| • | Операционные характеристики | |
| - | Рабочая напряжение: от 2,5 В до 5,5 В | |
| - | Рабочая температура: -40°C до 105°C | |
| - | ESD HBM 8 kV | |
| - | EFT 4.4 kV | |
| • | Ядро | |
| - | ARM Cortex-M4F, рабочая частота может достигать 120 МГц | |
| - | Набор инструкций DSP | |
| - | Плавающее вычислительное блок (FPU) | |
| - | Поддержите до 8 MPUS (блок защиты памяти) | |
| • | Память (память) | |
| - | Поддержка до 512 КБ вспышка | |
| - | 512 KB Flash Dual Bank Design может поддержать FOTA (прошивка в эфире) беспроводное онлайн-обновление | |
| - | 512 КБ. Флэш-поддержка поддерживает xom (только для выполнения) в диапазоне 4 из 4, можно выполнить только функцию памяти. | |
| - | Флэш данных об независимости 32 кб, поддерживает 256 байт минимального стирания. | |
| - | 4 KB LDROM (user-defined loader ROM) | |
| - | Поддержите до 64 кб SRAM | |
| • | Управление часами (часы) | |
| - | Внешние кристаллы высотой от 4 до 24 МГц | |
| - | Внешний 32,768 кГц кристалл с низким содержанием скорости, поддерживает реальные часы RTC (часы в реальном времени) | |
| - | Внутренний 48 МГц высокоскоростный генератор (HIRC48), -20°C ~85°C погрешность температуры±1%, -40°C ~ 105°C погрешность температуры± 2% | |
| - | Внутренний 38,4 кГц кристалл с низким содержанием скорости (LIRC) | |
| - | Внутренний PLL может достигать 120 МГц | |
| • | Управление энергетикой (управление питанием) | |
| - | Поддержите три режима питания: режим запуска, режим холостого хода и спящий режим | |
| - | Запуск режима энергопотребления: 353 мкА/МГц при 25°C/5V | |
| - | Режим общежития энергопотребление: 27 мкА | |
| - | Режим Wake -Up Dermanne Mode: RTC, WDT, I & SUP2; C, таймер, UART, GPIO, EINT, ACMP, CIR0 и BOD | |
| • | Регулировка ширины ширины таймера и импульсной волны (таймер& PWM) | |
| - | 4 группы 32 -бит -таймер | |
| - | Верхний 12 дорог Увеличенный ШИМ, с 12 16 -битными таймерами | |
| - | Основной тип ШИМ составляет до 12, с 2 16 -битным таймером | |
| - | 1 24 -бита | |
| - | 1 Смотреть таймер собаки | |
| - | 1 окно, чтобы увидеть таймер двери собаки | |
| • | Прямой доступ к памяти (PDMA) | |
| - | Поддерживает прямой доступ к памяти до 6 каналов (PDMA) | |
| - | Метод открытия канала: программный триггер, UART, SPI, EPWM, Timer, ADC, DAC, ACMP и I & SUP2; C | |
| • | Аналоговое периферическое (аналоговое периферическое) | |
| - | Поддержка 12 бит до 24 маршрутов в 1 группе, 1,8 MSPS, SAR ADC | |
| - | Поддержка 1 группа 8 -бит, 200 KSPS, DAC | |
| - | Поддержка 2 моделирования компараторов | |
| - | Источник внутреннего конструкции справочного напряжения | |
| • | Интерфейс связи (подключение) | |
| - | Поддерживает 1 набор интерфейсов инфракрасного приемника (настройка ИК -приемника) | |
| - | Поддержка 6 наборов интерфейсов UART с функциями IRDA (из которых 2 группы поддерживают LIN) | |
| - | Поддержка 2 группы интерфейса I & SUP2; C, с функцией SMBU/PMBUS (до 1 Мбит/с) | |
| - | Поддержка 2 наборов интерфейса SPI/I & SUP2; SUP2; может достигать 24 МГц в режиме мастера SPI) | |
| • | Генератор случайных чисел (PRNG) | |
| • | Проверка избыточности кровообращения (CRC) | |
| • | Настоящие часы (RTC) | |
| • | Поддерживает до 119 выводов ввода-вывода, способных к прерыванию | |
| • | IEC60730-1 Class B | |
| - | Предоставьте сертифицированную библиотеку программного обеспечения STL (библиотека программного обеспечения) | |
| • | Поддержка платформы разработки | |
| - | Поддержка Arm Keil RVMDK и среда разработки IAR EWARM IDE | |
| - | Поддержать бесплатную среду разработки Eclipse IDE с программой компиляции GNU | |
| - | ОБНОВЛЕНИЕ ОБНОВЛЕНИЯ ОБНОВЛЕНИЯ ICP (в схеме программиста) через инструмент отладчика Nu-Link для обновления связки | |
| - | Обновления онлайн-системы ISP (в системной программе), через UART, SPI, I & SUP2; C, RS-485 и другие периферические интерфейсы для обновления связки | |
| - | Программные инструменты PIN Viewer обеспечивают реальное состояние ввода -вывода. | |
| - | Программный инструмент PinconFigure поддерживает распределение выводов, начальную программу и компоненты Orcad/Protel | |
| • | 96 -bit уникальный идентификатор (UID) | |
| • | 128 уникальный логотип клиента (UCID) | |
| • | Инкапсулировать | |
| - | LQFP128: 14 мм х 14 мм, расстояние между трубопроводами 0,4 мм | |
Скачать связанную информацию: https://www.nuvoton.com/products/microcontrollers/arm-cortex-mcus/m471- Servers/M471Ki8aex.html
