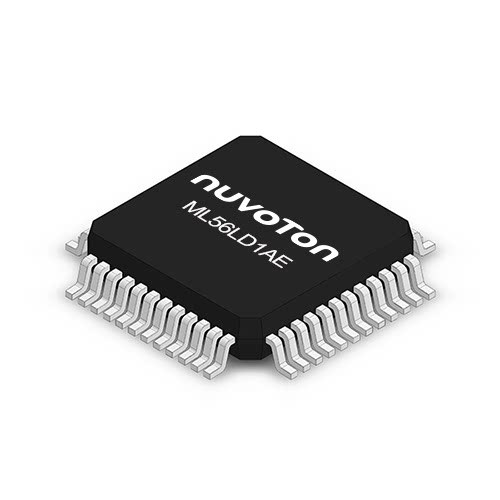

【NUVOTON NTD 8051 ОДИН -КИП -машина】 ML56LD1AE Чип (LQFP48)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
ML56LD1AE -это встроенный флэш -флэш -микроэнергию, улучшенный 1T 8051 ядра, микро -контроллер, встроенный ЖК -драйвер и сенсорная схема конденсатора. Типичное энергопотребление нормального режима работы может достигать 80μА/МГц и спящий режим могут быть ниже 1μА.Самая высокая скорость этой серии может достигать 24 МГц, а внутренний генератор с низкой скоростью 38,4 кГц встроен в строительство 38,4 кГц, что поддерживает диапазон напряжения ширины от 1,8 В до 3,6 В. Рабочая температура: от -40 ° C до 105 ° C.
ML56LD1AE содержит 64 К-байтовую вспышку и дополнительные 4 К байта для оказания помощи ОЗУ (XRAM) с богатыми периферийными устройствами, такими как 42 общих ввода-вывода, 2 группы последовательных портов, 2 группы границы раздела ISO-7816, 2 группы 2 группы I & SUP2; C и 2 группы SPI и предоставляют упаковку LQFP48.
Целевое приложение:
Носимое устройство, контроллер температуры, график человека -махин, портативные приборы и т. Д.
Ключевые особенности:
| • | CPU | ||
| - | Полный статический 8 -бит 1T 8051 ядра CMOS Microcontroller | ||
| - | Набор инструкций совместим с MCS-51 | ||
| - | Уровень 4 Приоритетный прерывание прерывания | ||
| - | Двойной указатель данных (DPTRS) | ||
| • | Рабочие условия | ||
| - | Рабочий диапазон широкого напряжения от 1,8 В до 3,6 В | ||
| - | Широкая частота работы до 24 МГц | ||
| - | Промышленность -Рабочая температура -40 ℃ до 105 ℃ | ||
| • | Специальность с низкой силой | ||
| - | Нормальный режим бега Типичный энергопотребление 80μA / MHz | ||
| - | Низкий режим работыμA | ||
| - | Низкое энергопотребление режима энергопотребления не превышает 13μA | ||
| - | Типичное энергопотребление режима потери мощности меньше 1μA | ||
| - | Время пробуждения в режиме потери мощности составляет 10 США (HIRC работает) | ||
| • | Touchkey | ||
| - | Встроенный -в 9 -пуховой контактной конструкции конденсации. | ||
| • | Грузопада водителя ЖК -дисплеев | ||
| - | 4 x 22, 6 x 20 и 8 x 18 Com / SEG LCD | ||
| • | Память | ||
| - | 64 K Byte Aprom, для кода пользователя | ||
| - | Можно настроить 4K/3K/2K/1K BYTE LDROM, который используется для запуска кода проектирования программы системной программы (ISP) | ||
| - | Прикладное программирование (IAP) память в байтах APROM 128 на страницу | ||
| - | Флэш -память 100 000 раз написания жизни | ||
| - | Шифрование безопасности кода | ||
| - | 256 байтового фильма Ram | ||
| - | Вспомогательная оперативная память (XRAM) на дополнительных 4 К байта, доступ через инструкцию Movx | ||
| • | PDMA | ||
| - | Три режима: внешнее оборудование для памяти, память на внешнее оборудование и передача памяти | ||
| - | Адрес источника и целевой адрес во всех режимах должны быть выровнены | ||
| - | Режим памяти в память: длина передачи должна быть выровнена | ||
| - | Внешнее оборудование в память и память в режим внешнего устройства: длина передачи данных может быть выровнен по байтам | ||
| - | Внешнее устройство для памяти и память в режим внешнего устройства: выравнивание байта передачи данных о передаче данных | ||
| • | Часы источник | ||
| - | Внутренний генератор высотой 24 МГц (HIRC)±1 %Уровень точности (25 ° C, 3,3 В) Точность в диапазоне полных условий труда±4 % уровень точности | ||
| - | Внутренний генератор с низким уровнем скорости 38,4 кГц (LIRC)±1 %Уровень точности (25 ° C, 3,3 В) Точность в диапазоне полных условий труда±10 % Уровень точности | ||
| - | Внешний вход 4 ~ 24 МГц (HXT) является точным и робкой работой | ||
| - | Внешний вход 32,768 кГц (LXT) | ||
| - | Во время операции вы можете разрезать источник часов через программное обеспечение | ||
| - | Программируемая системная часовая частотная деление от 1/2, 1/4, 1/6, 1/8…, До 1/512 | ||
| • | Периферийное | ||
| - | 42 Общие выводы входного вывода.Все выходные контакты имеют независимый контроль уровня 2 уровня 2 уровня 2 | ||
| - | 8 -канальное прерывание GPIO, с обнаружением края/уровня, все 42 GPIS можно настроить как один из входных источников | ||
| - | Стандартные контакты прерываний Int0 и Int1, совместимые с стандартом 8051 | ||
| - | Две группы 16 -бит времени/счетчик 0 и 1 Совместимый стандарт 8051 | ||
| - | Набор из 16 -бит -таймера 2 с 3 -канальными модулями захвата ввода | ||
| - | Набор из 16 -битного автоматического сдержанного таймера 3 | ||
| - | Набор программируемых дизайнов для наблюдения за дверью собакой таймер (WDT) | ||
| - | Набор выделенных таймеров с самостоятельным | ||
| - | Набор выделенных RTC может достигать календаря и будильника | ||
| - | Две группы полного продуктового последовательного порта | ||
| - | Две группы поддержки интерфейса смарт-карт ISO7816-3 | ||
| - | Два набора портов SPI поддерживают режим хоста и рабов. Когда системные часы составляют 24 МГц, скорость передачи достигает 6 Мбит / с. | ||
| - | Две группы I & SUP2; C Support Host и Slave Mode, скорость передачи данных достигает 400 KPBS | ||
| - | 12 Выход изготовителей импульса канала (ШИМ), до 16 -бит разрешения | ||
| - | 2 Групповой компаратор | ||
| - | Группа 12 -бит 12 -пути АЦП, как v как vDDКоэффициент конверсии превышает 2,5 В, достигает 500 КСП. | ||
| • | Монитор питания: | ||
| - | Обнаружение давления (BOD) может использоваться для режима низкого энергопотребления. 7 уровней являются необязательными. | ||
| - | Мощность -сброс (POR) | ||
| - | Сброс с низким содержанием напряжения (LVR) | ||
| • | Мощные возможности ESD и EFT | ||
| - | ESD HBM через 8 кВ | ||
| - | EFT> ± 4.4 kV | ||
| - | Замок прошел 150 мА | ||
| • | Инструменты разработки | ||
| - | Nuvoton nu-link основан на KeilTMИ среда развития IAR | ||
| - | Программирование цепи Nuvoton (Nu-Link) | ||
| - | Nuvoton через UART в системном программировании (ISP) | ||
