Многофункциональный модуль, 30, 30A, 5, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 12V
- 24V
- 5V
| Рабочее напряжение: | 5V, 12V, 24V |
VMM01-30AОписание

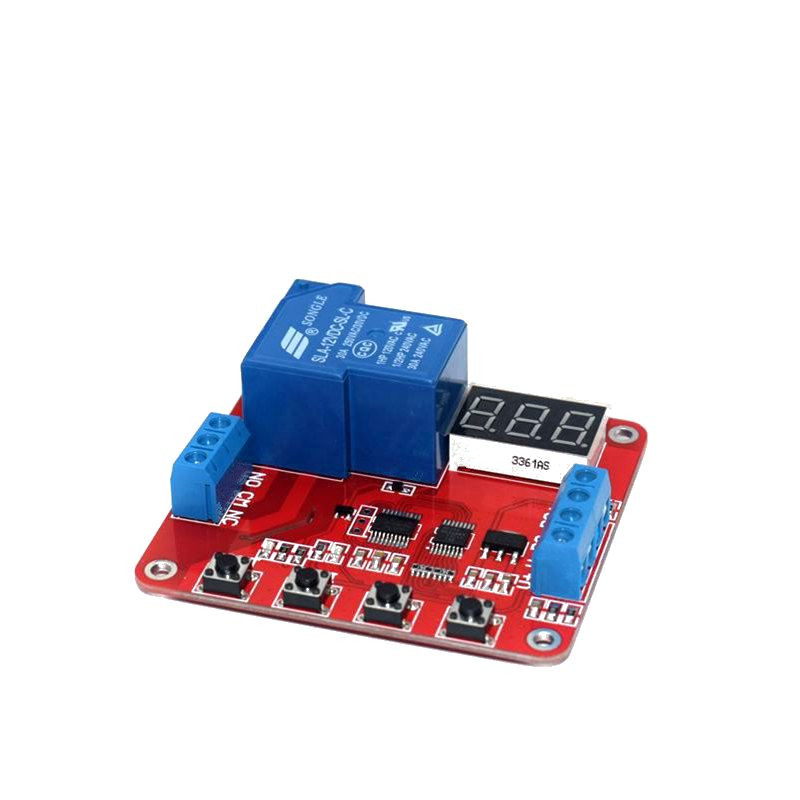

VMM01-30AмодульЭто многофункциональный контроллер мониторинга напряжения, использующий микроконтроллер промышленного класса в качестве основного блока управления, с широким диапазоном измерений и высокой точностью.Контроллер предустановлен5 различных функций,Его можно широко использовать в различных измерениях напряжения и контроля.
Особенности:
1. Предоставьте пользователям 5 функций для удовлетворения большего количества потребностей в приложениях;
2. Пользователь может установить верхний предел и нижний предел напряжения;
3. Диапазон измерений составляет 0-100 В, точность измерения +/- 0,1 В;
4.Размер модуля:68.3*62.3*25mmПредметы(Вес модуля 50 г)
5.Модуль использует высокие текущие терминалыПредметы
6. Add автоматическая функция сохранения питания, и пользователи могут настроить ее независимо;
7. Все параметры настройки могут быть сохранены автоматически, а содержание настроек не будет потеряно без потери мощности.
один Функция модуля
Функция1:Измерение напряжения: выберите эту функцию, реле не перемещается, цифровая трубка показывает токовое напряжение измерения;
Функция2:Мониторинг зарядки: когда измеренное напряжение ниже, чем предустановленное напряжениеВ нижней части V1 и V2 втягивается реле, напряжение выше, чем более высокий из V1 и V2, реле отключено;
Функция3 ::Мониторинг разряда: когда измеренное напряжение выше, чем предустановленное напряжениеЧем выше один из V1 и V2, реле втягивается, напряжение ниже нижнего из T1 и T2, реле отключено;
Функция4 ::В -интерваль в интервале: когда старое напряжение измеренияКогда V1 и V2 находятся между ними, втягивается реле, а реле отключается в других случаях;
Функция5 ::Всасывание вне диапазона: когда измеренное напряжение ниже, чем предустановленное напряжениеНижний один из V1 и V2, или более высокий из измеренных напряжений выше предустановленных напряжений v1 и v2, оба реле приводятся в; Другие случаи реле отключено.
Теплое напоминание: контроллер автоматически определит заданное напряжение на основе различных функцийV1 и V2, который является верхним предельным напряжением и которое является нижним предельным напряжением, вам не нужно беспокоиться о том, кто больше, а кто меньше, кто первый, а кто позже, когда он его устанавливает.
два инструкции
.... для получения подробной информации см. Руководство пользователя
три Электрический параметр

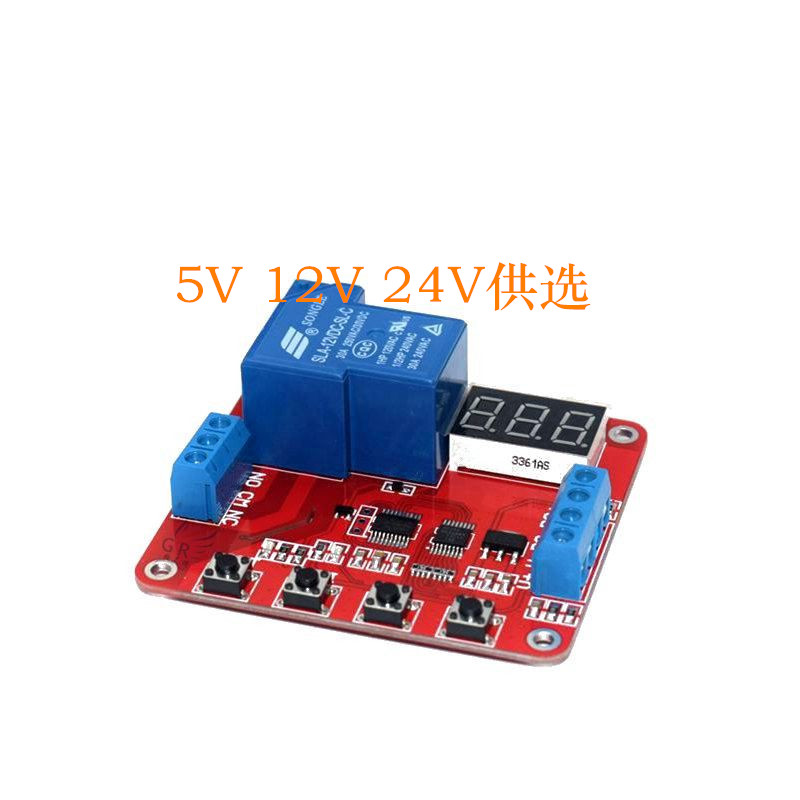

Рабочее напряжение: DC5 В, 12 В и 24 В доступны (+/- 10% от номинального напряжения не должно превышать)
Рабочий ток:Менее 90 мА при 5 В (менее 12 мА, когда реле не работает, а выключенный дисплей составляет менее 3 мА)
При 12 В, это меньше 50 мА (менее 12 мА, когда реле не перемещается, а выключение составляет менее 3 мА)
Это меньше 35 мА при 24 В (реле меньше 12 мА, когда реле не перемещается, а показ выключения составляет менее 3 мА)
Рабочая температура: рекомендуется-20℃—60℃(Предел диапазона-30℃—70℃)
Диапазон измерений: рекомендуется-30℃—120℃(Предел диапазона-40℃—125℃)
Емкость нагрузки: максимальная грузоподъемность реле Обычно открытое порт: DC0-30V/30a, ac 0-250v/30A
Максимальная грузоподъемность реле обычно закрыто порт: DC 0-28V/30a, ac 0-125v/30A
Четыре Интерфейс модуля
Вход на напряжение модуля:иметь4-проводной интерфейс, все интерфейсы имеют терминалы, которые удобны для пользователей.
1. DC+: источник питания DC положительный
2. Отрицательный электрод питания DC-: DC.
3. V+: напряжение измерения положительное полюс
4. V-: отрицательный электрод напряжения измерения.
Выходная терминала нагрузки реле:иметь3-проводной интерфейс, все интерфейсы имеют терминалы
1. Нет : Реле часто включает интерфейс, реле вдыхается, а передняя часть подвешена.
2. Com: Общественный интерфейс реле
3. NC : Реле постоянно закрывается, а реле сокращается перед комбинацией реле.
