Ретранслятор, модуль, 5, 5v, 12, 12v, 24, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 24V
- 12V
- 5V
| Напряжение катушки: | 5V, 12V, 24V |

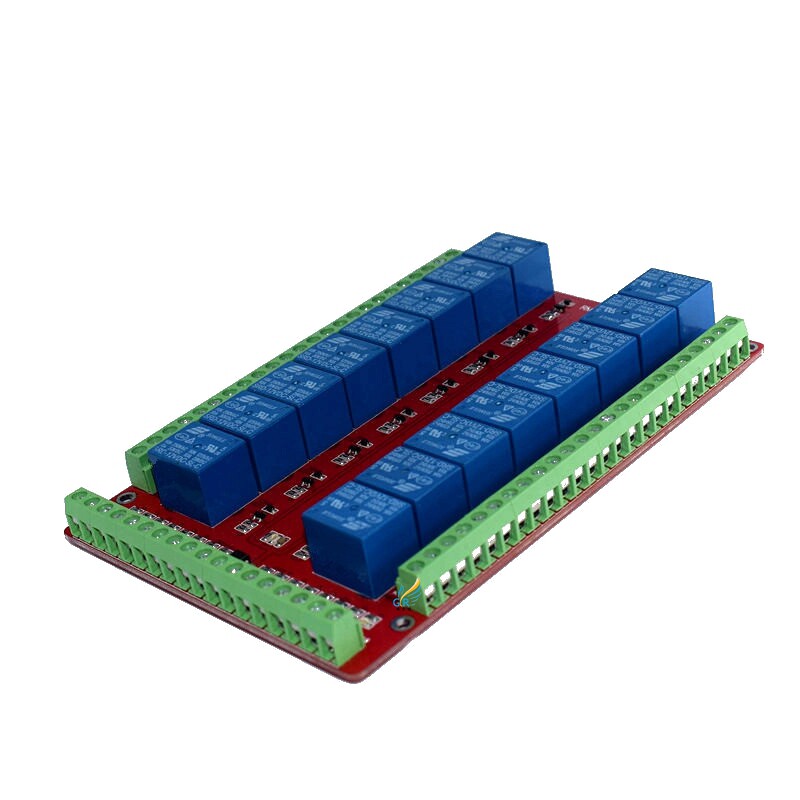

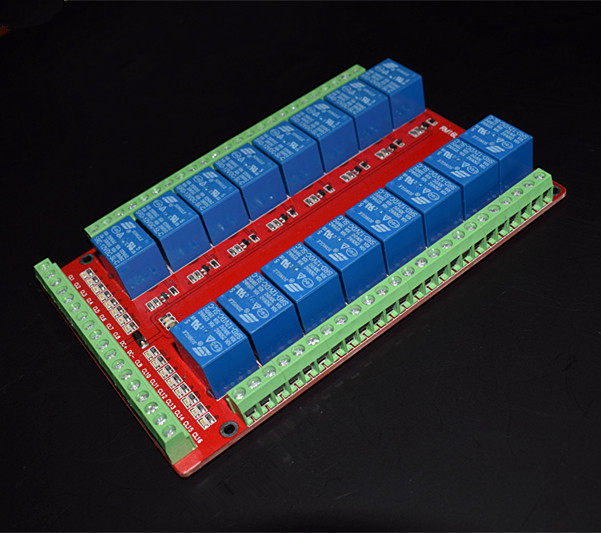

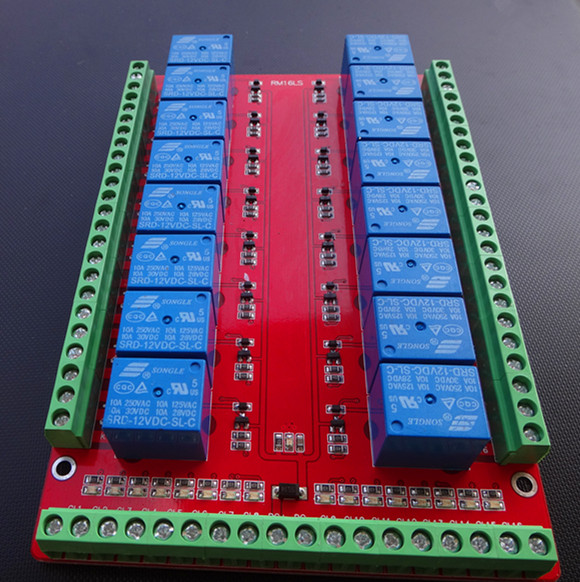

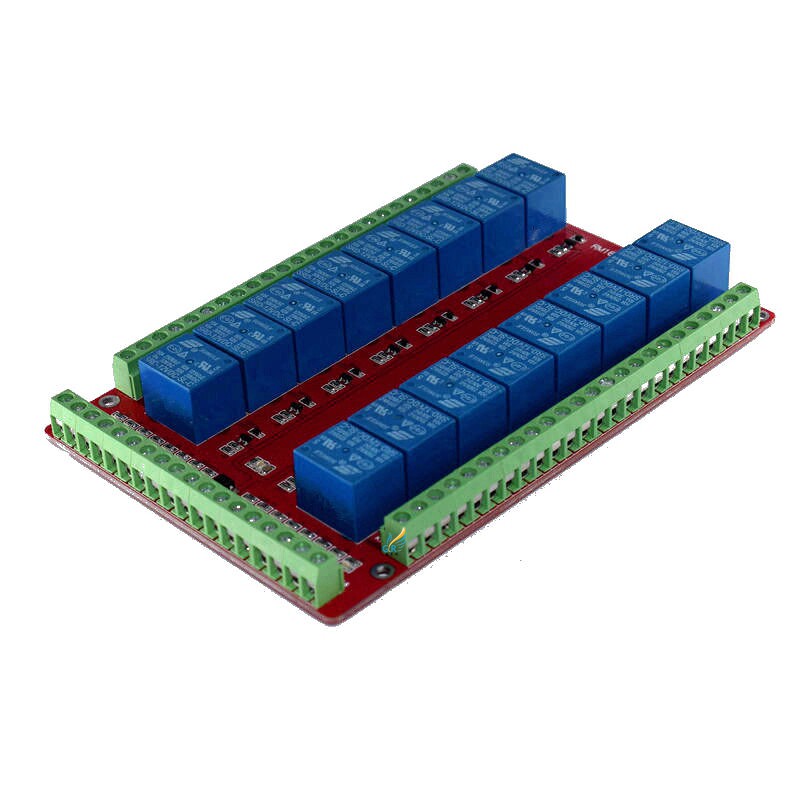

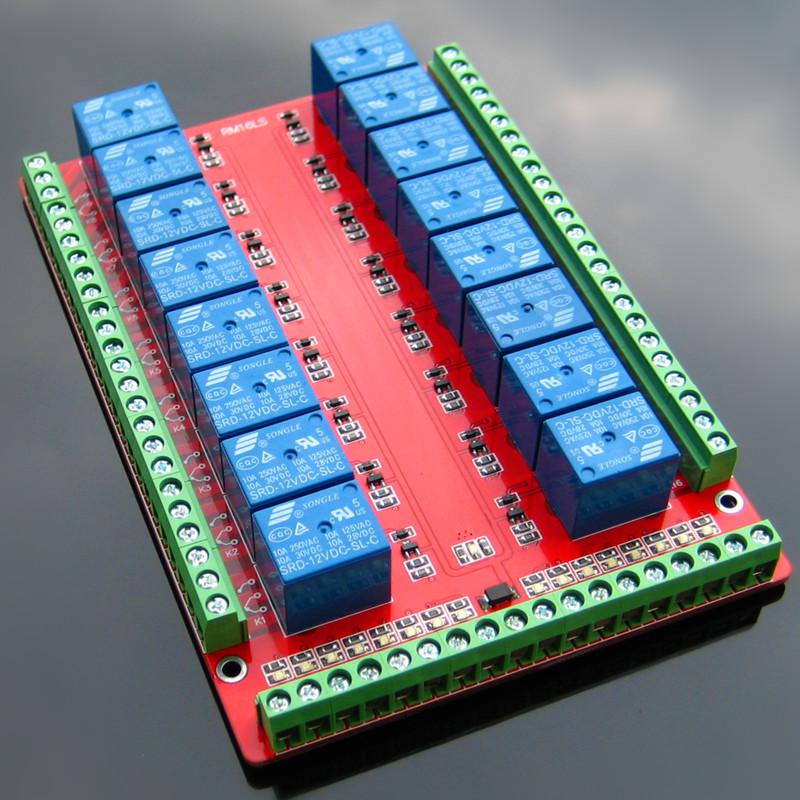

RM16Описание модуля управления реле LS
Добрые советы:Модуль RM16LS имеет три версии рабочего напряжения: 5 В, 12 В и 24 В. После покупки обратите внимание или оставьте сообщение, чтобы объяснить, какую версию выбрать, в противном случае мы не сможем отправить его вовремя!
Стандартный тип16Модуль электрического управления Lu Ji,использоватьНизкий уровеньСигнальный триггер,Требуется только ток 5MAОн может управлять реле с возможностью управления 10А, и модуль используетсяИспользуйте подлинные высококачественные мощные реле, высоковольтные транзисторы, индикаторы красного и синего сигнала, двусторонние платы ПХД, комплексную компоновку и стабильную производительность, и могут широко использоваться в различных случаях управления мощностью.
один Описание модуля
1. Модуль использует подлинное высококачественное реле и максимальную нагрузку частых интерфейсов: AC 250V/10A, DC 30V/10A;
2. ИспользуйтеВысокая мощность высокого напряжения транзисторсильная пропускная способность и стабильная производительность; запустить ток 5ma;
3. рабочее напряжение модуля доступно в 5 В, 12 В и 24 В; Есть также 1, 2, 4 и 8,12Дорожный модуль доступен;
4. Реле является низким уровнем, а модуль содержит резистор с ограничивающим током. Низкий уровень может быть GND, или порт ввода/вывода микроконтроллера может быть снижен;
5. Конструкция допуска ошибок, даже если линия управления сломана, реле не будет двигаться;
6. Индикатор питания (красный),16Индикатор статуса электричества Lu Ji (синий)
7. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводки, что очень удобно.
8. Размер модуля:15.0cm * 10.0cm * 2,0 см (длина*ширина*высота)
9. Есть 43 мм апертураФиксированные отверстия для болтов для легкой установки
два Интерфейс модуля
Конец управления модулем:иметь18Проволочный интерфейс,Все интерфейсы имеют терминалы для легкого использования
1. VCC: Питание постоянного тока является положительным(Есть 5 В.,Модули 12 В и 24 В на выбор)
2. GND : Отрицательный электрод постоянного тока
3. Cl1-Cl16: Интерфейс управления реле, соответствующее всасывание реле низкого уровня
РЕЛАиметь48Проволочный интерфейс,Все интерфейсы имеют терминалы для легкого использования
1. NO1-нет16: Реле часто включает интерфейс, реле вдыхается перед всасыванием, а ком является коротким после комбинации
2. Com1-Com16: Relay Public Interface
3. NC1-NC16: Реле постоянно закрывается, а реле коротко -перед комбинацией реле.
