Ретранслятор, модуль, 1, 48, 48v, 1, 1A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

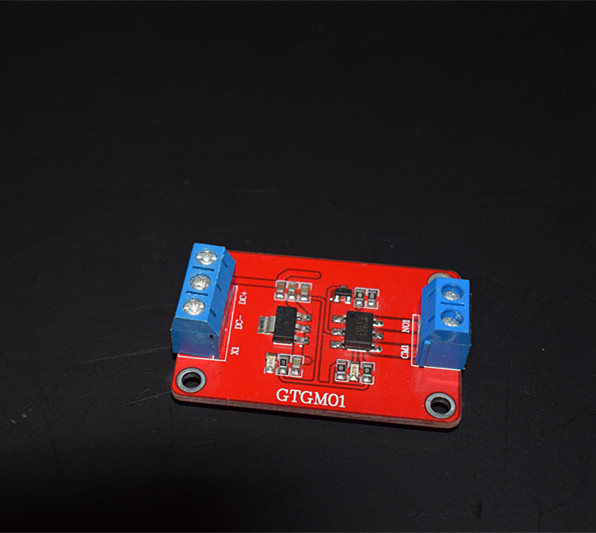

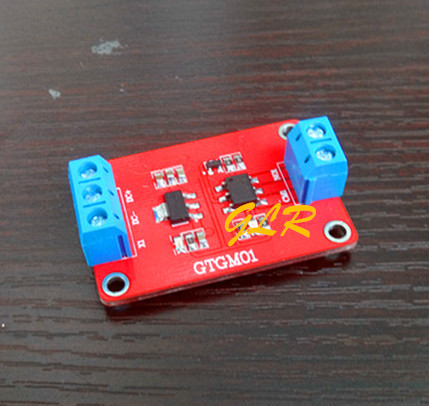

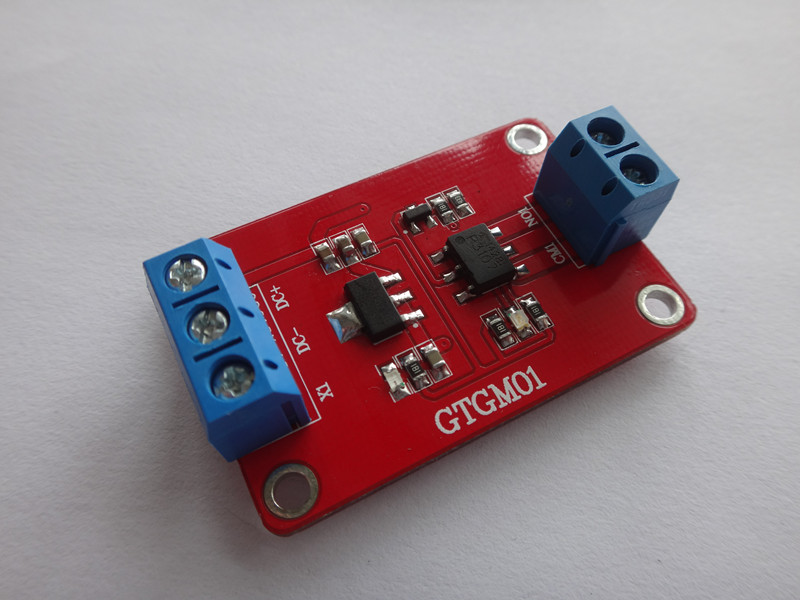

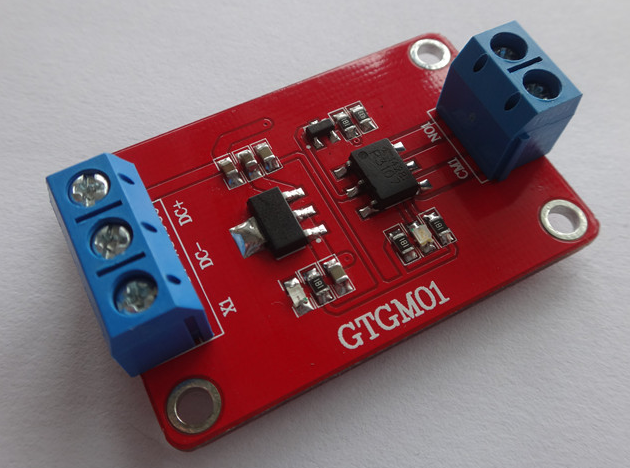

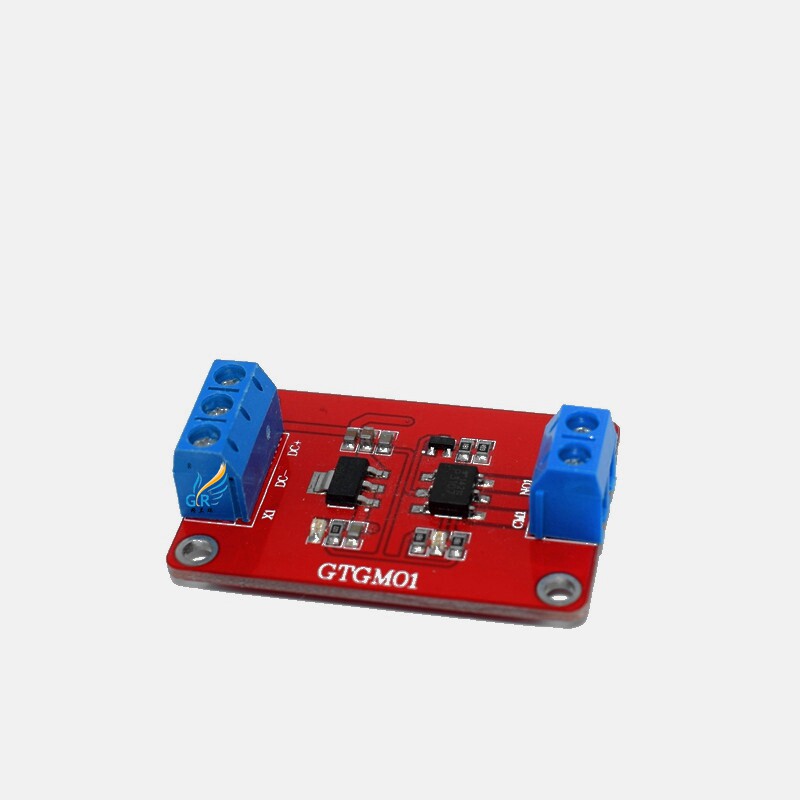

GTGM01Описание модуля управления твердотельным реле
GTGM01Модуль управления твердотельным реле, использующий триггер сигнала высокого уровня, требуется только0.1mAПрикосновение тока может привести к управлению возможностями как3Aтвердотельное реле, в модуле используются оригинальные высококачественные компоненты, красные и синие индикаторы сигнала, двусторонний промышленный классPCBКомплексное рассмотрение материалов и компоновки платы со стабильной производительностью.
GTGM01Модуль твердотельного реле имеет чрезвычайно малое внутреннее сопротивление на выходном конце твердотельного реле, которое может полностью заменить контакты электромагнитного реле. Он также имеет характеристики малого тока управления, быстрого времени действия и длительного срока службы. Его можно широко использовать в различных случаях управления питанием или сигналом.
один Описание модуля
1, модуль принимает широкое напряжениеDC5-36VИсточник питания (рекомендуетсяDC5-32Vпитаться от);
2, Максимальный выход релейной нагрузки:DC:0-60V/3AилиAC:0-60V/3A;рекомендовать0-48V/2A
3Модуль принимает управление высокого уровня, а ток триггера требует только0.1mAПредметы
4Модуль имеет встроенный токоограничивающий резистор, которым можно управлять непосредственно положительным полюсом источника питания или с помощью микроконтроллера.I/OУстный контроль;
5, Модуль имеет1дорога,2дорога,4дорога,6дорога,8Дорожный модуль доступен;
6. Он имеет функцию предотвращения обратного подключения источника питания. Обратный источник питания не повредит модуль;
7, с индикатором питания (красный) и индикатором состояния реле (синий) для каждого канала
8, Размер модуля:4.5cm * 3m * 1.0cm(длинный*Ширина*высокий)
9Набор4индивидуальный3mmФиксированные отверстия для болтов для легкой установки
10, в модуле используются синие сильноточные клеммы
11, Вес модуля:10g
два Интерфейс модуля
Конец управления модулем: да3Линейный интерфейс, все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1,DC+: Положительный полюс внешнего источника питания постоянного тока (DC5V-32V)
2,DC-: Отрицательный электрод внешнего источника питания постоянного тока
3,X1 : Интерфейс управления реле, высокий уровень (выше3V), реле замкнуто, низкий уровень (малый В2V), реле отключено, и ток срабатывания требует только0.1mA
РЕЛЕВЫ2Линейный интерфейс, все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1,NO1: Реле часто включает интерфейс.CMкороткое замыкание
2,CM1: Relay Public Interface
