Ретранслятор, модуль, 5, 5v, 12, 12v, 24, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 5V
- 12V
- 24V
| Рабочее напряжение: | 5V, 12V, 24V |

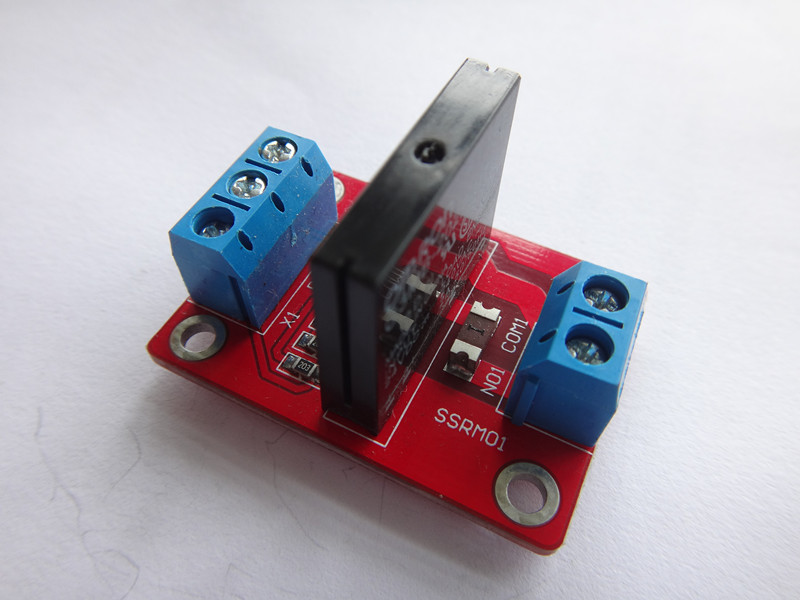

SSRM01Описание модуля управления твердотельным реле
SSRM01Модуль управления твердотельным реле, использующий триггер сигнала высокого уровня, требуется только1mAПрикосновение тока может привести к управлению возможностями как2AВтягивание твердотельного реле, в модуле используются настоящие высококачественные силовые реле, мощные и высоковольтные транзисторы, красные и синие сигнальные индикаторы, двусторонний промышленный класс.PCBПлата и компоновка тщательно продуманы, производительность стабильна. Его можно широко использовать в различных случаях управления питанием.
один Описание модуля
1. Он имеет функцию предотвращения обратного подключения источника питания, и неправильный источник питания не повредит модуль;
2, Зона вывода240V/2AСамовосстанавливающийся предохранитель для защиты модуля;
3В модуле используются настоящие высококачественные реле, максимальная нагрузка: переменный ток.240V/2A;
4, модуль обладает сильной защитой от помех и стабильной производительностью; триггерный ток требует только1mAПредметы
5, Модульное рабочее напряжение доступно5V,12V,24VДоступен; дополнительно1дорога,2дорога,4дорога,8Дорожный модуль доступен;
6, модуль принимает контроль высокого уровня; модуль имеет встроенный токоограничивающий резистор, которым можно управлять непосредственно положительным полюсом источника питания или микроконтроллером.I/OУстный контроль;
7, с индикатором питания (красный) и индикатором состояния реле (синий) для каждого канала
8, Размер модуля:40mm * 29mm * 25mm(длинный*Ширина*высокий)
9Набор4индивидуальный3mmФиксированные отверстия для болтов для легкой установки
10, в модуле используются синие сильноточные клеммы
11, вес модуля15g
два Интерфейс модуля
Конец управления модулем: да3Линейный интерфейс, все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1,DC+ : Положительный полюс внешнего источника питания постоянного тока (с5V,12Vи24Vдоступные модули)
2,DC- : Внешний источник питания постоянного тока отрицательный полюс
3,X1 : Интерфейс управления реле, реле закрывается при высоком уровне.
РЕЛЕВЫ2Линейный интерфейс, все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1,NO1: Реле часто включает интерфейс.CMкороткое замыкание
2,CM1: Relay Public Interface
