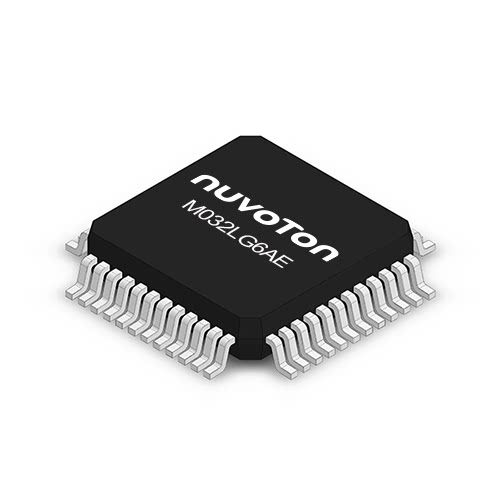

【Numicro Cortex-M Single-Chip Machine】 M032LG6AE Чип (LQFP48)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
M032LG6AEоснован наArm® Cortex®-M0Микроконтроллер низкого рабочего напряжения.32Бит -аппаратный множитель/Делитель. Запуск частоты до72 MHz, Рабочее напряжение1.8 ~ 3.6 V, Оборудован256 KB Flashи32 KB SRAMСущность
С его специальными характеристиками дизайна, такими как2 MSPS ADC,144 MHz PWM,24 MHz SPI,12 MHz UARTПолем Он может применяться в промышленных управлении и потребительских приложениях, позволяя быстро и точно преобразовать данные напряжения, тока и датчика, а также быстро реагировать на внешние модули и управлять обратной связью с током или напряжением от управления двигателем или сенсорных устройств.
M032LG6AEТакже доступно большое количество периферийных устройств, в том числе1ГруппаUSB 2.0 full speedУстройство(Нет внешнего кристаллического дизайна осциллятора),2Группа универсальный интерфейс серийного управления( USCI ),6ГруппаUART,1ГруппаQ SPI,1ГруппаSPI / I²S,2ГруппаI²C,12дорога12БитADC,24дорога16БитPWMи т.д., которые могут удовлетворить различные потребности применения. Это можно найти в- 40℃~ + 105℃Работает в пределах широкого температурного диапазона. Тот же пакет во всей серииPin to Pinсовместимый.
Поле приложения :
· Лазерный дальномер
· Воздушный детектор/Очиститель
· ЖК -панель -контроллер
· Миниатюрный принтер
· WPCБеспроводная зарядка
Ключевые особенности:
• | Операционные характеристики | |
| - | Рабочее напряжение: 1.8 Vк3.6 V |
| - | Рабочая Температура: - 40℃к105℃ |
| - | EFT 4.4 kV |
| - | ESD HBM 6 kV |
| | |
• | Основной( Core ) | |
| - | Arm® Cortex®-M0, рабочая частота может достигать72 MHz |
| - | 32-bitУмножение аппаратного обеспечения/Удаление |
| | |
• | Память ( Memory ) | |
| - | 256 KB Flash |
| - | 32 KB SRAM |
| - | 4 KB ISP ROM |
| - | 2048 байт Sprom (ROM Security ROM) |
| - | Метод обновления программы поддержки: · Обновление онлайн -системыISP ( In-System Programming ) · Обновление схемы линейкиICP ( In-Circuit Programming ) · Онлайн -обновление приложенияIAP ( In-Application Programming ) |
| | |
• | Управление часами ( Clock control ) | |
| - | внешний4 ~ 32 MHzКристалл с высокой скоростью |
| - | внешний32.768 KHzНизкоскоростной кристаллический генератор |
| - | внутренний48 MHzВысокоскоростный генератор( HIRC48 )Полная температурная ошибка2 % |
| - | внутренний38.4 KHzНизкоскоростной кристаллический генератор( LIRC ) |
| - | внутреннийPLLДостигает144 MHz |
| | |
• | Таймер ( Timers ) | |
| - | 4индивидуальный32Таймер клюшки |
| - | 1индивидуальный24Обратный отсчетSysTickТаймер |
| | |
| | |
• | Регулировка ширины пульса ( PWM ) | |
| - | 24дорога144 MHzиз16БитPWM |
| | |
• | симуляция ( ADC ) | |
| - | 12Скорость поворота канала может быть достигнута2 MSPSиз12БитADC |
| - | Поддержать двух смоделированных компараторов |
| | |
• | Прямой доступ к памяти ( PDMA ) | |
| - | 7Прямой доступ к памяти канала( PDMA ) |
| | |
• | Проверка избыточности кровообращения ( CRC ) | |
| - | CRC-CCITT, CRC-8, CRC-16иCRC-32 |
| | |
• | Интерфейс связи ( Connectivity ) | |
| - | 2ГруппаUSCIМожет быть установлен какUART,SPI,I²C |
| - | 6Группа12 MHz UART |
| - | 1ГруппаQ SPI |
| - | 1Высокоскоростной набор24 MHz SPI /I²S |
| - | 2Высокоскоростной набор1 MHz I²C |
| - | поддерживать16/8Внешний интерфейс расширения( EBI ), максимальное внешнее адресное пространство1 Mbytes |
| - | 38 GPIO (За пределами положения моделируемого штифта, разрешено5 V I / O ) |
| | |
• | Усовершенствованный интерфейс связи | |
| - | поддерживатьUSB 2.0Полное скорость устройства(Не требуется внешний кристаллический дизайн осциллятора) |
| | |
• | 96Поместить уникальный идентификатор ( UID ) | |
| | |
• | 128Уникальный идентификатор клиента ( UCID ) | |
| | |
• | Инкапсулировать | |
| - | LQFP48 7 x 7 mm |
Связанная информация скачать:http://www.nuvoton.com.cn/products/microcontrollers/arm-cortex-m0-mcus/m032-series/m032lg6ae/
