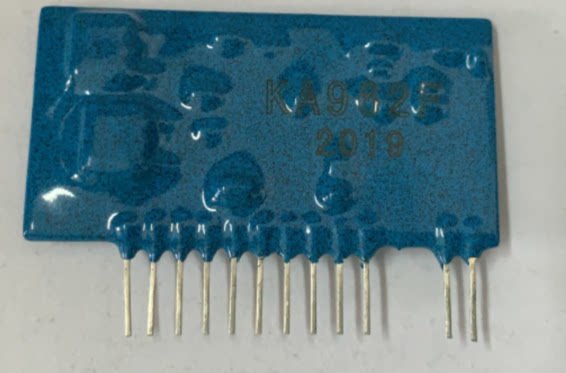

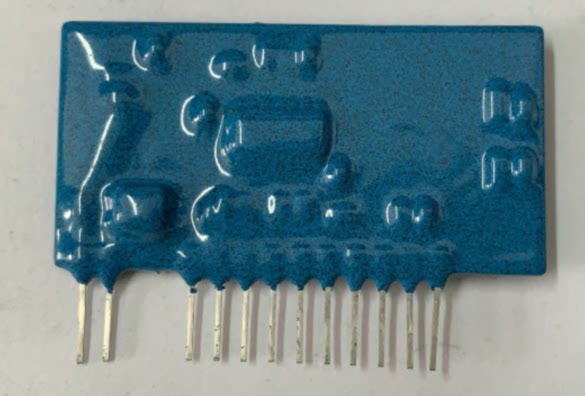

Драйвер IGBT TX-KA962(F)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Пожалуйста, свяжитесь с нашей компанией перед подачей заявки. Wangwang ID: igbtdriver, тел.: 13717911455.
Наша компания в основном специализируется на офлайн-транзакциях.Для крупных заказов вам необходимо связаться со службой поддержки клиентов для получения одобрения, прежде чем делать фотографию.Если Wangwang или QQ не ответят вовремя, свяжитесь с нами напрямую по телефону (рабочие часы 8:30-17:00).
[Счет-фактура] Наша компания может выставлять обычные счета-фактуры с налоговым пунктом 13%. Клиентам, выставляющим счета-фактуры, необходимо добавить налоговый пункт отдельно. Из-за сложной процедуры выставления счетов-фактур НДС покупки на сумму более 2000 юаней могут быть оформлены с использованием счетов-фактур НДС. Клиенты должны предоставить общее свидетельство налогоплательщика.
[Грузовые перевозки] Наша компания обычно использует SF Express для доставки, и доставка включена в стоимость разовой покупки на сумму более 500 юаней.
Компания Beijing Luomuyuan Electronic Technology Co., Ltd. является первым подразделением в Китае, занимающимся разработкой и производством схем управления IGBT/MOSFET. Компания имеет более чем десятилетний опыт проектирования и применения приводных схем. В настоящее время он производитВся продукция промышленного класса, с десятками различных моделей. Лишь некоторые из них представлены на Taobao. Чтобы убедиться, что после покупки они подходят для вашей среды использования, мы рекомендуем вам сначала проконсультироваться с нашей компанией. Мы не можем отправить фотографии, не связавшись с нами. Пожалуйста, прости меня.
Характеристика
- Драйвер модуля IGBT высокой мощности с одной лампой.
- Улучшенная версия M57962, контакты совместимы с M57962, параметры по умолчанию в основном такие же и могут быть заменены.
- Его можно использовать непосредственно в соответствии со значением по умолчанию, или время слепой зоны, скорость плавного отключения и время перезапуска после неисправности можно настроить по мере необходимости.
- Настройка порога напряжения коллектор-эмиттер при коротком замыкании IGBT может быть точно отрегулирована с помощью резистора или трубки регулятора напряжения.
- Используя один источник питания, драйвер оснащен распределителем отрицательного напряжения внутри, что позволяет уменьшить количество внешних компонентов.
- Напряжение источника питания может составлять 20–24 В, и у пользователя есть широкий выбор.Изменения напряжения питания не влияют на настройку порога перегрузки по току.
приложение
- Может управлять одним IGBT (300 А/1200 В или 600 А/600 В).
Размеры
Объяснение трубки:
1, 2: Клемма входного сигнала.
3, 4: Пустая нога.
5: Терминал настройки времени плавного отключения.
6: Клемма установки времени перезапуска после защиты от короткого замыкания.
7: Выходной терминал сигнала неисправности.
8: Клемма установки напряжения коллектор-эмиттер при перегрузке по току.
9: Отрицательная клемма вспомогательного источника питания драйвера Vp.
10: Выходная клемма драйвера, подключенная к затвору IGBT.
11: Положительная клемма вспомогательного источника питания драйвера Vp.
12: ехатьВнутренняя контрольная точка COM, подключенный к эмиттеру IGBT.
13: Терминал установки времени слепой зоны.
14: Клемма определения тока IGBT, подключенная к коллектору IGBT.
Схема подключения приложения
