Ядро драйвера IGBT Luo Muyuan 2DE300M17 (совместимо с 2ED300C17, 2SD300C17)

Цена: 1 797-5 494руб.    (¥85)
Артикул: 36674469381

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:igbtdriver
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 2DE300M33
  • 2DE300M17

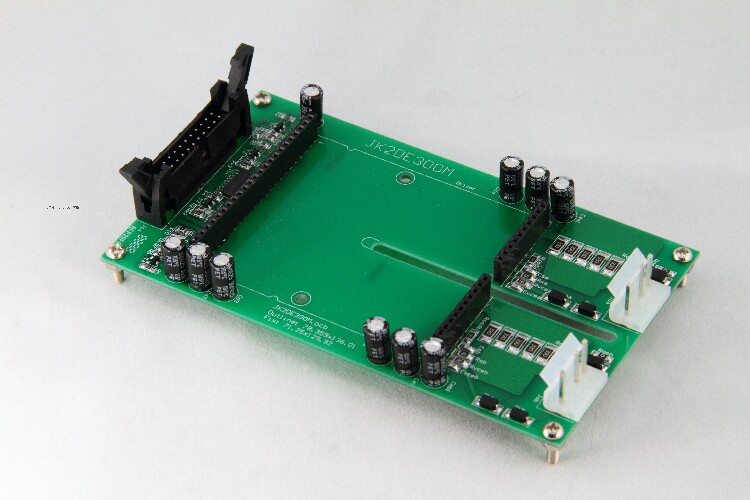

  • 2DE300M Интерфейсная плата
Добавить в корзину
Другие товары этого продавца
¥35740руб.
¥28592руб.
¥44930руб.
¥28592руб.
  • Информация о товаре
  • Фотографии
Цвет: 2DE300M17, 2DE300M33, 2DE300M Интерфейсная плата

Пожалуйста, свяжитесь с нашей компанией перед подачей заявки. Идентификатор Wangwang: igbtdriver, Q: 916840327, тел.: 13717911455, 010-62024388.
Наша компания в основном специализируется на офлайн-транзакциях.Для крупных заказов вам необходимо связаться со службой поддержки клиентов для получения одобрения, прежде чем делать фотографию.Если Wangwang или QQ не ответят вовремя, пожалуйста, свяжитесь с нами напрямую по телефону (График работы: 8:30-17:00 в будние дни, выходные и праздничные дни – выходной).
[Счет-фактура] Наша компания может выставлять обычные счета-фактуры с налоговым пунктом 13%. Клиентам, выставляющим счета-фактуры, необходимо добавить налоговый пункт отдельно. Из-за сложной процедуры выставления счетов-фактур НДС покупки на сумму более 2000 юаней могут быть оформлены с использованием счетов-фактур НДС. Клиенты должны предоставить общее свидетельство налогоплательщика.
[Грузовые перевозки] Наша компания обычно использует SF Express для доставки, и доставка включена в стоимость разовой покупки на сумму более 500 юаней.
Компания Beijing Luomuyuan Electronic Technology Co., Ltd.является первым подразделением в Китае, занимающимся разработкой и производством схем управления IGBT/MOSFET. Компания имеет более чем десятилетний опыт проектирования и применения цепей привода. Вся продукция, которую компания производит в настоящее время, представляет собой продукцию промышленного класса и включает десятки различных моделей. Лишь некоторые из них представлены на Taobao. Чтобы убедиться, что ваша покупка подходит для вашей среды использования, рекомендуется сначала проконсультироваться с нашей компанией.Мы не можем отправить фотографии, не связавшись с нами. Пожалуйста, прости меня.



TX-2DE300M17/33 Двойной мощный драйвер IGBT



Функции

  • Полу моста или автономный двухместный привод, полностью совместимый с Infineon 2ED300V17-S/ST Drive
  • Встроенный источник питания DC/DC прост в использовании, и пользователям необходимо только предоставить источник питания 15 В.
  • Выходная выходной ток 30a 30a
  • Режим модуляции трансформатора передает сигнал ШИМ, рабочее цикл 0 - 100 %
  • Функция короткого импульса
  • Защита от мягкого отключения короткого замыкания
  • Напряжение изоляции, 4,5 кВ/2DE300M17, 7 кВ/2DE300M33.

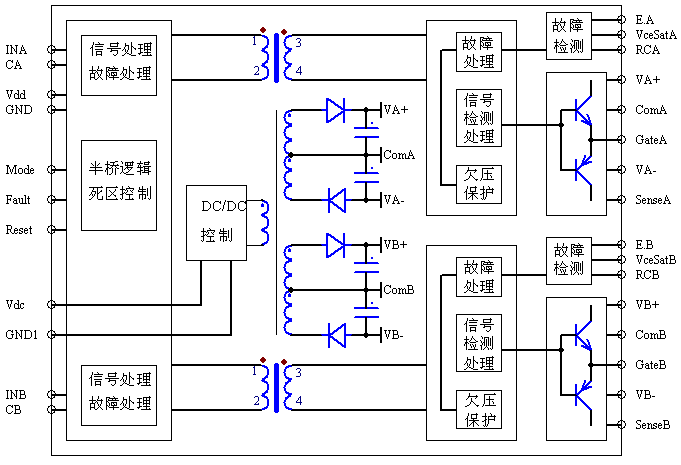

ОригиналКадрская диаграмма

Основные параметры

параметр
символ
Условия испытаний
минимальное значение
Типичный
максимальное значение
единица
Драйв мощностьVdc
14
15
16
V
Выходное напряжениеVo+

14.5

V
Vo-

-14.5

Выходной токIo+Нагрузка конденсатора


30
A
Io-


30
Выходной зарядQout


30
μ C
Водительская силаPo


4
W
рабочая частотаFop
0

60
KHz
Коэффициент пошлиныδ
0

100
%
Рабочая температураTop
-40

85
℃


Приложения



  • 2ДЭ300М17 может управлять напряжением≤Полный спектр IGBT до 1700 В.
    2ДЭ300М33 может управлять напряжением≤Полный спектр IGBT до 3300 В.

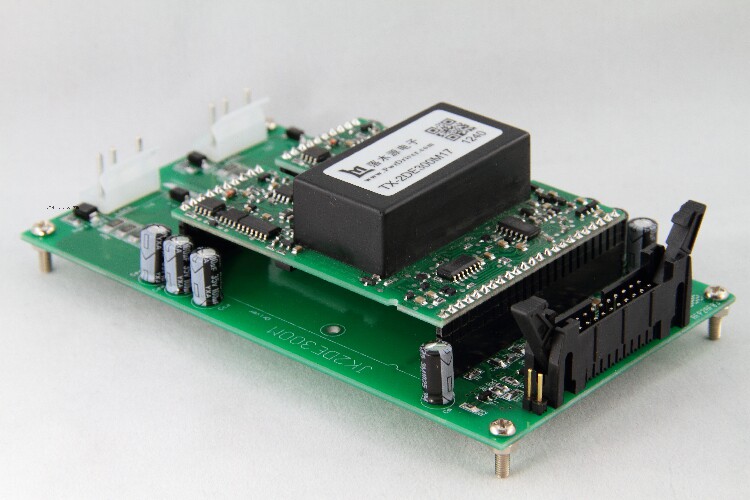

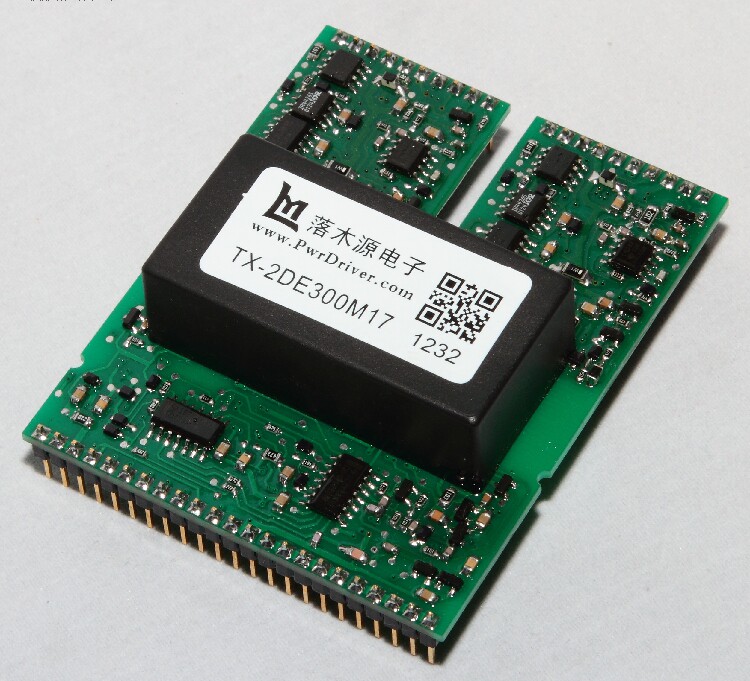

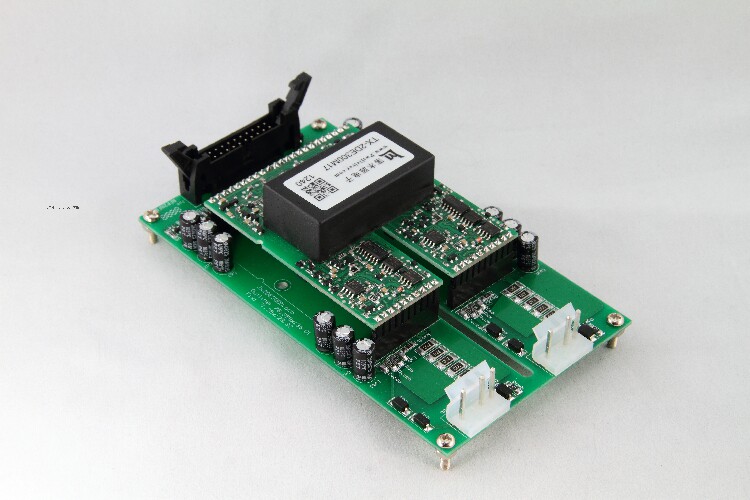

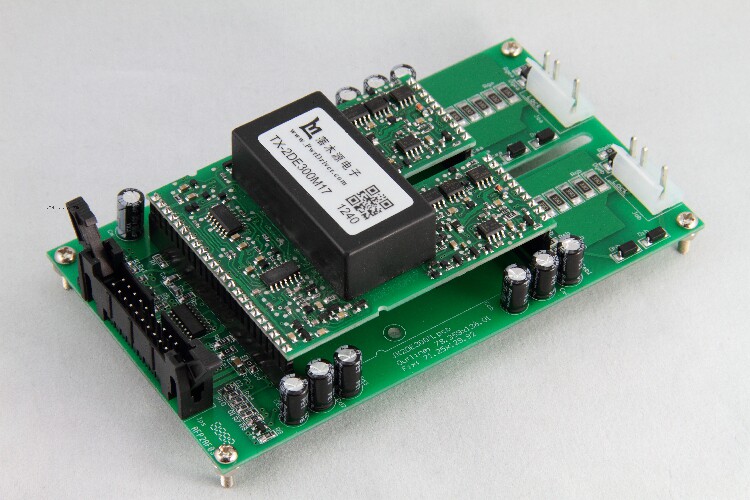

Фотографии внешнего вида

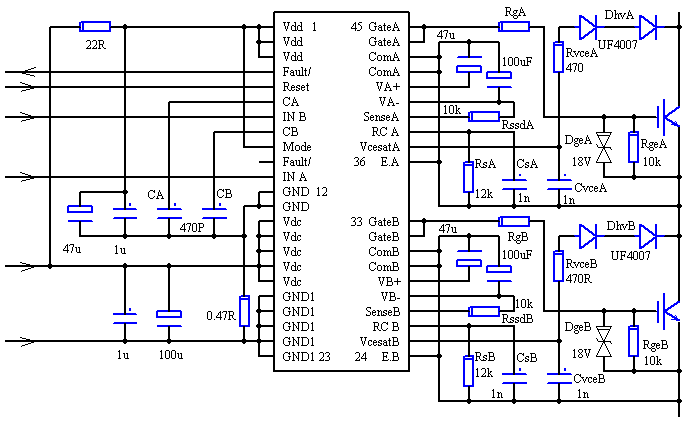

    Схема применения

    Привет привет:


    Подробные инструкции см.“Ло Муюань Электроникс”Загрузите с сайта или свяжитесь с отделом продаж компании, спасибо!~
