Плата драйвера IGBT с двумя и четырьмя модулями Luo Muyuan TX-DA962A (встроенный источник питания переменного и постоянного тока)

Цена: 592-7 371руб.    (¥28)
Артикул: 38846656681

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:igbtdriver
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Микросхема драйвера KA962F
  • Четырехблочная плата драйвера DA962A4
  • Изолированный источник питания PA202
  • Двухблочная плата драйвера DA962A2
Добавить в корзину
Другие товары этого продавца
¥35740руб.
¥851 797руб.
¥44930руб.
¥28592руб.
  • Информация о товаре
  • Фотографии
Цвет: Двухблочная плата драйвера DA962A2, Четырехблочная плата драйвера DA962A4, Микросхема драйвера KA962F, Изолированный источник питания PA202

Пожалуйста, свяжитесь с нашей компанией перед подачей заявки. Wangwang ID: igbtdriver, тел.: 13717911455, 010-62024388.
Наша компания в основном специализируется на офлайн-транзакциях. Для заказов на большие суммы вам необходимо связаться со службой поддержки клиентов для получения одобрения, прежде чем их можно будет принять. Если Wangwang или QQ не ответят вовремя, свяжитесь с нами напрямую по телефону (рабочие дни 8:30-17:00).


[Счет-фактура] Наша компания может выставлять обычные счета-фактуры с налоговым пунктом 13%. Клиентам, выставляющим счета-фактуры, необходимо добавить налоговый пункт отдельно. Из-за сложной процедуры выставления счетов-фактур НДС покупки на сумму более 2000 юаней могут быть оформлены с использованием счетов-фактур НДС. Клиенты должны предоставить общее свидетельство налогоплательщика.
[Грузовые перевозки] Наша компания обычно использует SF Express для доставки, и доставка включена в стоимость разовой покупки на сумму более 500 юаней.
Компания Beijing Luomuyuan Electronic Technology Co., Ltd.является первым подразделением в Китае, занимающимся разработкой и производством схем управления IGBT/MOSFET. Компания имеет более чем десятилетний опыт проектирования и применения цепей привода. Вся продукция, которую компания производит в настоящее время, представляет собой продукцию промышленного класса и включает десятки различных моделей. Лишь некоторые из них представлены на Taobao. Чтобы убедиться, что ваша покупка подходит для вашей среды использования, рекомендуется сначала проконсультироваться с нашей компанией.Мы не можем отправить фотографии, не связавшись с нами. Пожалуйста, прости меня.



Прежде чем использовать нашу продукцию, зайдите на сайт компании и загрузите подробные инструкции, спасибо!~



Встроенная плата драйвера силового IGBT переменного/постоянного тока серии TX-DA962A
Загрузка руководства по продукту


Функции

  • Он оснащен вспомогательным источником питания переменного/постоянного тока и получает энергию непосредственно от сети переменного тока, что помогает повысить эффективность энергосистемы пользователя.
  • Плата драйвера на 2 или 4 устройства, каждый канал выдает ток 6 А и может управлять двумя лампами 300 А/1700 В.
    A2 — это плата драйвера из 2 блоков, A4 — плата драйвера из 4 блоков и A2Q — плата драйвера из 2 блоков с модулем управления мертвой зоной QP102.
  • Защита от плавного отключения в случае короткого замыкания, блокировка входного сигнала ШИМ.
  • На плате имеется место для установки пользовательских параметров. При необходимости вы можете установить порог короткого замыкания IGBT, время мертвой зоны, наклон плавного выключения и время перезапуска после неисправности. Некоторые параметры также могут напрямую использовать значения по умолчанию.
  • Поддерживает различные уровни входного сигнала.
  • Унифицированный выход включает управление.
  • Выход сигнализации защиты электрически изолирован от других частей и может гибко управляться пользователем.
  • Специально разработанный выходной разъем позволяет каждому блоку управлять одним IGBT или двумя параллельными IGBT.

приложение

  • Инверторы, источники бесперебойного питания, преобразователи частоты, сварочные аппараты, сервосистемы

Основные параметры

параметр
символ
Условия испытаний
минимальное значение
Типичный
максимальное значение
единица
Драйв мощностьVac
85
220
264
Vac
Выходное напряжениеVo+

14.5

V
Vo-

-8

Выходной токIo+Нагрузка конденсатора


6
A
Io-


-6
Выходной зарядQout


4
μ C
Водительская силаPo


2.5
W
рабочая частотаFop
0

60
KHz
Коэффициент пошлиныδ
0

100
%
Рабочая температураTop
-40

85
℃

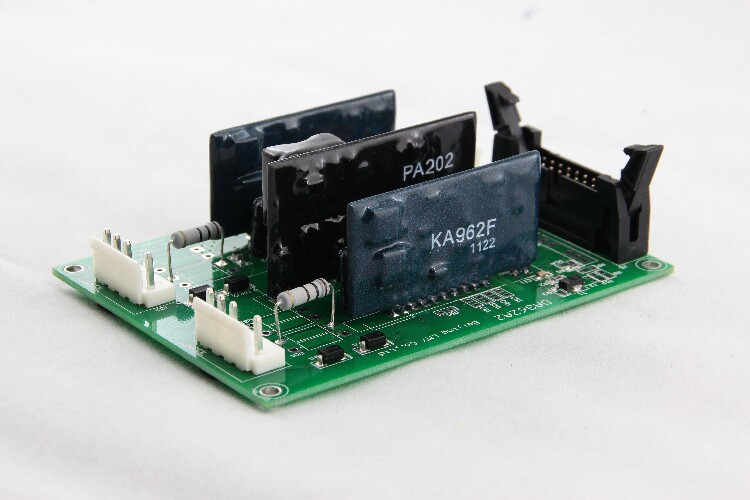

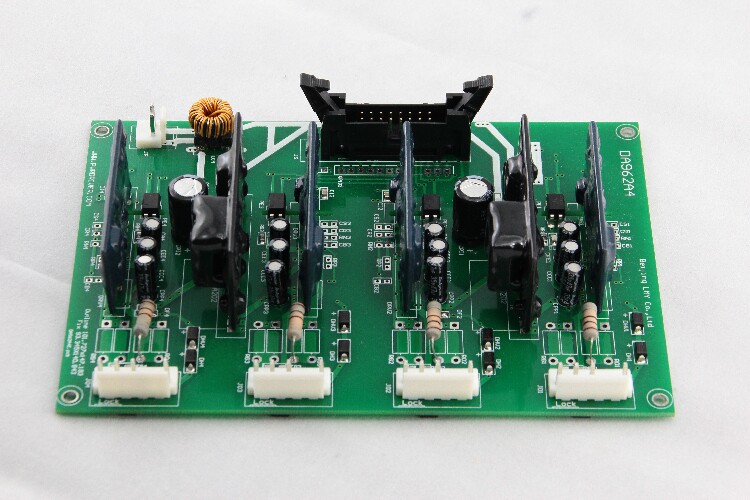

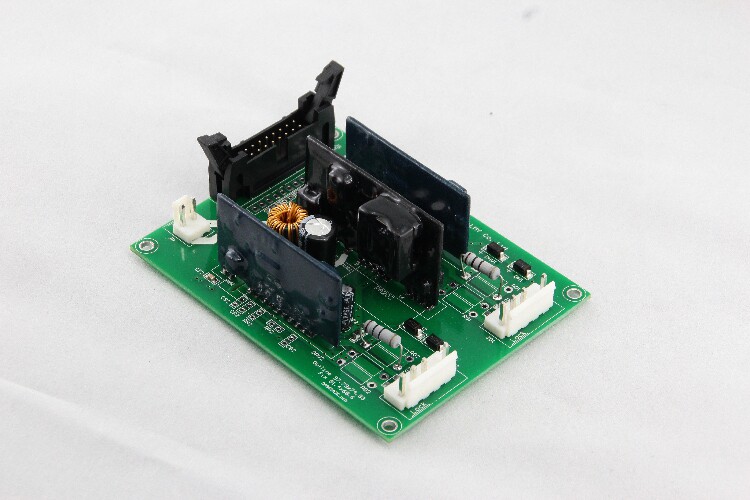

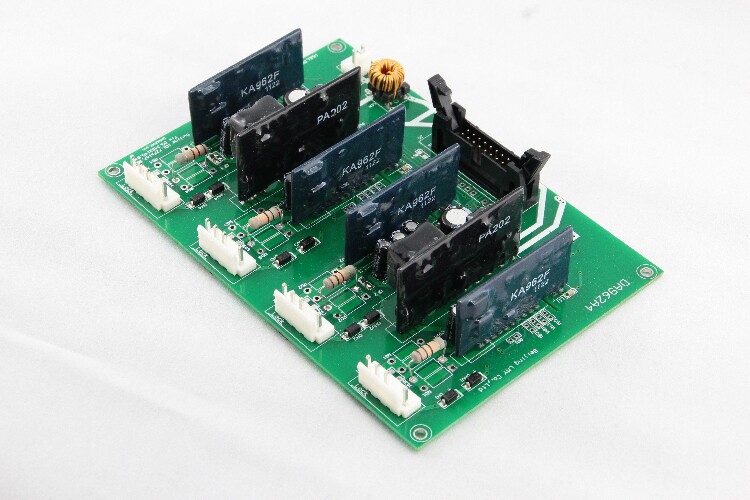

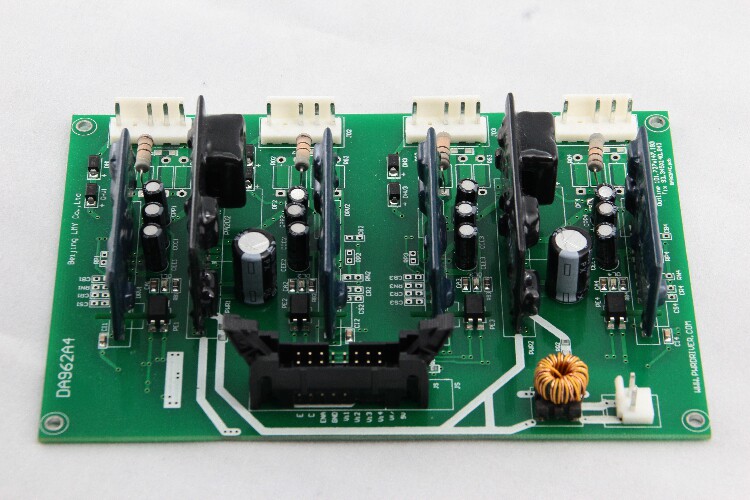

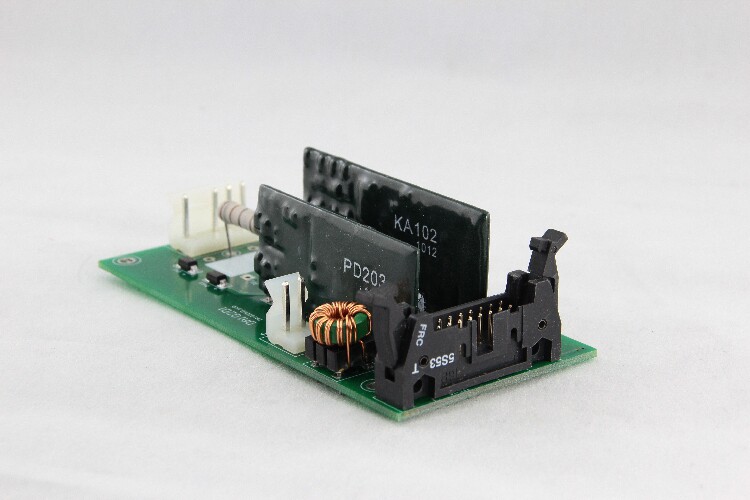

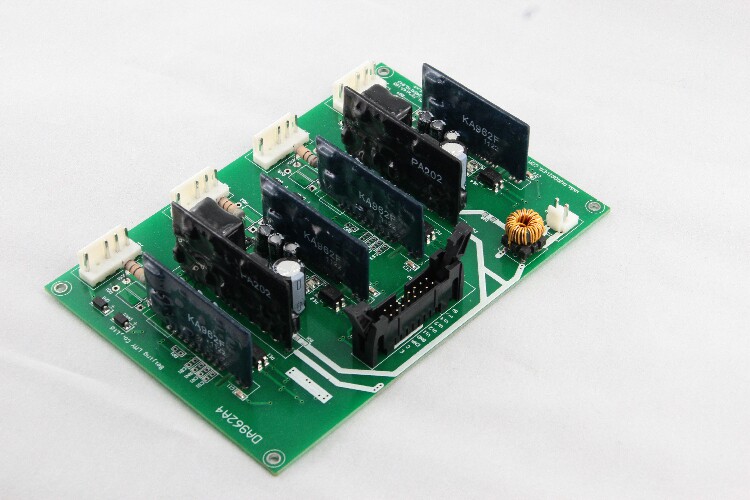

Фотографии внешнего вида

Приложение подключение(схема по ходу дела)(нажмите, чтобы увеличитьПолем
нажмите, чтобы увеличить

1. К выходу привода затвор-эмиттер внутри платы драйвера подключен резистор 10 кОм. Резистор 100 кОм здесь должен быть подключен к корням полюсов затвор-эмиттер трубки IGBT, чтобы предотвратить прогорание IGBT через конденсатор Миллера из-за случайного добавления высокого напряжения к основной сети при отключении соединения привода.

Описание выхода сигнала тревоги

Оптопара — это компонент платы драйвера, C и E — контакты 2 и 1 сигнального разъема Js; Vcc и GND — это клеммы питания основной платы управления пользователя.Пользователь может выбрать 2 уровня тревоги.R1=Вcc/2мА.

Специальное напоминание:

1. Если пользователь хочет проверить форму выходного сигнала, см.Проверка нормальной формы выходного сигнала драйвера IGBTСущность
2. Выводы от выходного гнезда Jo к затвору и эмиттеру IGBT должны быть короче, а для уменьшения паразитной индуктивности следует использовать скрученные провода, но провода обратной связи коллектора не следует скручивать между собой.
3. Будьте осторожны, чтобы не закоротить выход затвора и эмиттера. Время короткого замыкания превышает несколько секунд и может привести к повреждению компонентов на плате.
4. Минимизируйте паразитную индуктивность и настройте хорошую схему поглощения перенапряжения IGBT, чтобы избежать пробоя IGBT при пиковом напряжении.
5. Если входная мощность подключена наоборот, параллельный диод в розетке закоротит внешнюю входную мощность. Пожалуйста, будьте внимательны при проведении экспериментов.
6. Платы драйверов IGBT нашей компании на 100% проходят строгие испытания на старение перед отправкой с завода. Если цвет поверхности медной фольги на выходном резисторе печатной платы изменяется, это обычно вызвано старением под большой нагрузкой. Это не окажет никакого влияния на производительность и качество продукта. Пожалуйста, не стесняйтесь использовать его.



Особое примечание: платы драйверов IGBT компании Luomuyuan Electronics на 100% проходят строгие испытания на старение перед отправкой с завода. Если цвет поверхности медной фольги печатной платы изменится,СреднийЭто вызвано старением под большой нагрузкой и не влияет на производительность и качество продукта. Пожалуйста, не стесняйтесь использовать его.
