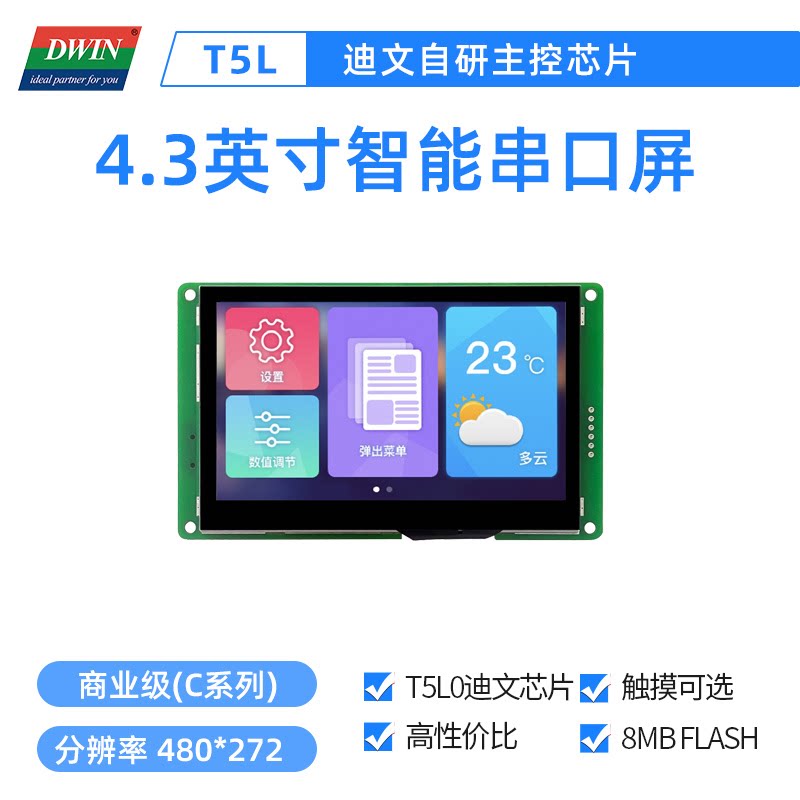

4,3-дюймовый интеллектуальный последовательный экран DWIN с сенсорным ЖК-дисплеем (опция) DMG48270C043_05W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Нет прикосновения
- Резистивный сенсорный экран
- Конденсатор сенсорный экран
| Трогать: | Нет прикосновения, Резистивный сенсорный экран, Конденсатор сенсорный экран |

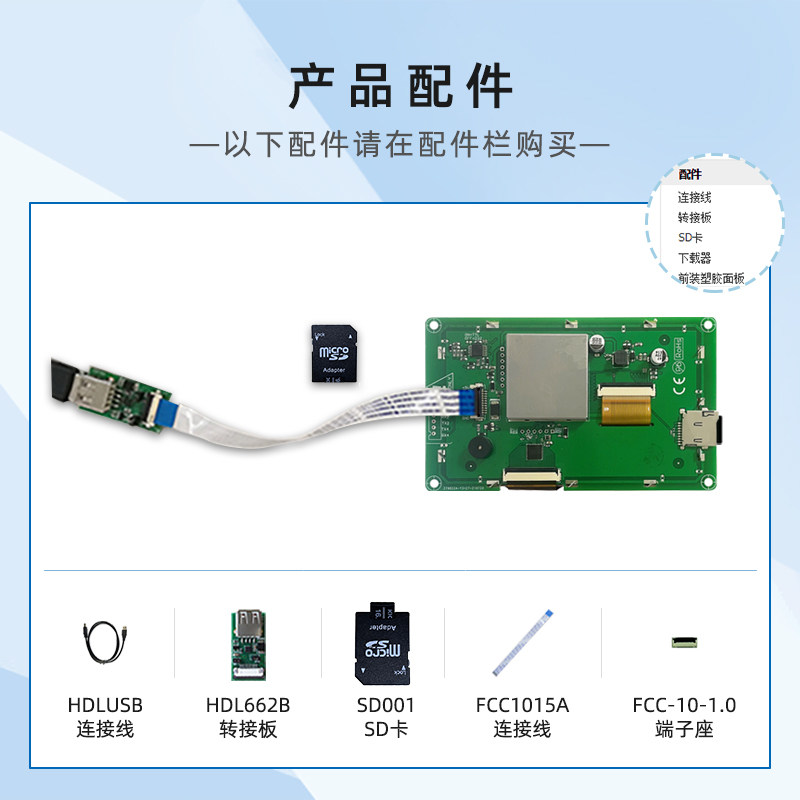

Рекомендуется использовать пользователей Diwen Smart Screen для покупки стандартных аксессуаров.Для получения подробной информации, пожалуйста, нажмите:
| "Платформа / платформа разработки / платформа разработки |
Проверьте документ разработки, пожалуйстаСкопируйте ссылку в адресной строке браузера и введите URL -адресПозже откройте на новой странице http://inforum.dwin.com.cn:20080/forum.php?mod=viewthread&tid=104&extra=page%3D1 |
| "Параметр продукта / параметры продукта |
| модель | DMG48270C043_05WN | DMG48270C043_05WTR | DMG48270C043_05WTC |
| Touch Type | Нет прикосновения | Резистивный сенсорный экран | Конденсатор сенсорный экран |
| Яркость подсветки | 300nit | 250nit | 250nit |
| Тип чипа | T5L0 | ||
| Рабочее напряжение | 4.5~5.5V | ||
| Пользовательский интерфейс | 10Pin_1.0mm | ||
| Серийный режим | ON=TTL/CMOS; OFF=RS232 | ||
| Рабочая Температура | -20 ℃ ~ 70 ℃ (5 В при 60% RH) | ||
| Зум | 16:9 | ||
| RTC | никто | ||
| Отображать параметры | ||||||
| Тип дисплея | TN, TFT LCD | |||||
| Перспектива | Обычная перспектива, типичная ценность70°/70°/50°/70°(L/r/u/d) | |||||
| Разрешение | 480×272 (поддержка 0°/90°/180°/270°Режим отображения) | |||||
| цвет | 18 -bit 6r6g6b | |||||
| AA область | 95.04mm (W)×53.86mm (H) | |||||
| VA область | 96.54mm (W)×55.36mm (H) | |||||
| Подсветка | LED | |||||
| Жизнь подсветки | >30000 часов (непрерывно работая с максимальной яркостью, яркость - половина раз) | |||||
| Регулировка подсветки | Регулировка яркости уровня 100 (когда яркости регулируется до 1%до 30%от максимальной яркости, может возникнуть явление мигания. Не рекомендуется использовать ее в этом диапазоне) | |||||
| Примечание: больше, чемВ течение 30 минут высокий статический экран может вызвать отображение остаточной тени, пожалуйста, увеличьте гарантию экрана, чтобы избежать этой проблемы. | ||||||
| Параметр прикосновения | ||||||
| модель | DMG48270C043_05WTR | DMG48270C043_05WTC | ||||
| Сенсорный экран | Сопротивление сенсорной панели | Конденсатор сенсорная панель | ||||
| Структура сенсорного экрана | Ito Film+Ito Glass | Структура G+G, поверхностная крышка является испытанным стеклом боевых искусств | ||||
| Прикосновение метод | Single Touch Touch, поддержка непрерывного скользящего прикосновения | Single Touch Touch, поддержка непрерывного скользящего прикосновения | ||||
| Твердость поверхности | 3H | 6H | ||||
| пропускание | 8Более 0% | Более 90% | ||||
| Тактильный номер | >1 000 000 раз | >1 000 000 раз | ||||
| Серийный параметр | ||||||
| Серийный режим | UART2: ON = TTL/CMOS; OFF=RS232UART4: ON = TTL/CMOS; OFF = RS232 (может использоваться только после конфигурации ОС) | |||||
| Серийный уровень | Условия испытаний | Минимум | Типичный | Максимум | единица | |
| Output 1, Iout = -4mA | 2.7 | 3.2 | - | V | ||
| Output 0, Iout = 4mA | - | 0.1 | 0.4 | V | ||
| Input 1 | 2.4 | 3.3 | 5.5 | V | ||
| Input 0 | 0 | - | 1.0 | V | ||
| Серийный порт Бога | 3150 ~ 3225600BPS, типичное значение: 115200BPS | |||||
| Формат данных | UART2: N81 UART4: N81/E81/O81/N82 доступен (конфигурация ОС) | |||||
| Интерфейсная линия | 10Pin_1.0mm | |||||
| Электрические характеристики | ||||||
| рейтинг власти | <5W | |||||
| Рабочее напряжение | 4,5 ~ 5,5 В, типичное значение 5V | |||||
| Рабочий ток | 210mA | VCC = 5V, подсветка является самой большой | ||||
| 70mA | VCC = 5V, BAILLIGHT закрыта | |||||
| Рекомендуемый источник питания работы:5V1Источник питания напряжения постоянного напряжения | ||||||
| рабочая обстановка | ||||||
| Рабочая Температура | -20 ℃ ~70 ℃ (0 ℃ (5V @ 60% RH) | |||||
| температура хранения | -30℃ ~ ℃ ~80℃ | |||||
| Три анти -лакированные мастерство | никто | |||||
| Работая влажность | 10%~ 90%RH, типичное значение 60%RH | |||||
| "Тест на надежность / надежность |
| Тест на надежностьПересечениеСтатический тест на разряд | ||
Проверьте температуру окружающей среды:25°C, тестирование влажности окружающей среды: 50%RH. Процесс тестирования: поместите продукт на тестовую платформу и установите контактные и воздушные разрядки для серийного экрана рамки железа и зоны отображения.,Наблюдение за ненормальными явлениями, такими как аварии, черные экраны, белые экраны, цветочные экраны и перезапуск на экране.Производительность соответствует суждениюГБ/т 17626,2 б и выше. | ||
| Тип разряда | Увольнять | результат |
| Контактный разряд | ±4KV | нормальная работа |
| Воздушный разряд | ±4KV | нормальная работа |
| Тест на надежность— - Электрический быстрый переходный импульсный тест EFT | ||
Проверьте температуру окружающей среды:25°C, тестирование влажности окружающей среды: 50%RH. Процесс тестирования: поместите продукт на тестовую платформу и питайте умный экран после источника питания после того, как группа импульсов произошла после того, как произошла импульсная группа.,Наблюдайте за феноменом сброса и перезапуска, аномального дисплея и прикосновения аномалий в экспериментальном процессе, и производительность соответствуетГБ/т 17626,4 б и выше. | ||
| Тестовые задания | Стандартный тест | результат |
| Электроэнергический порт | ±1 кВ; 100 кГц | нормальная работа |

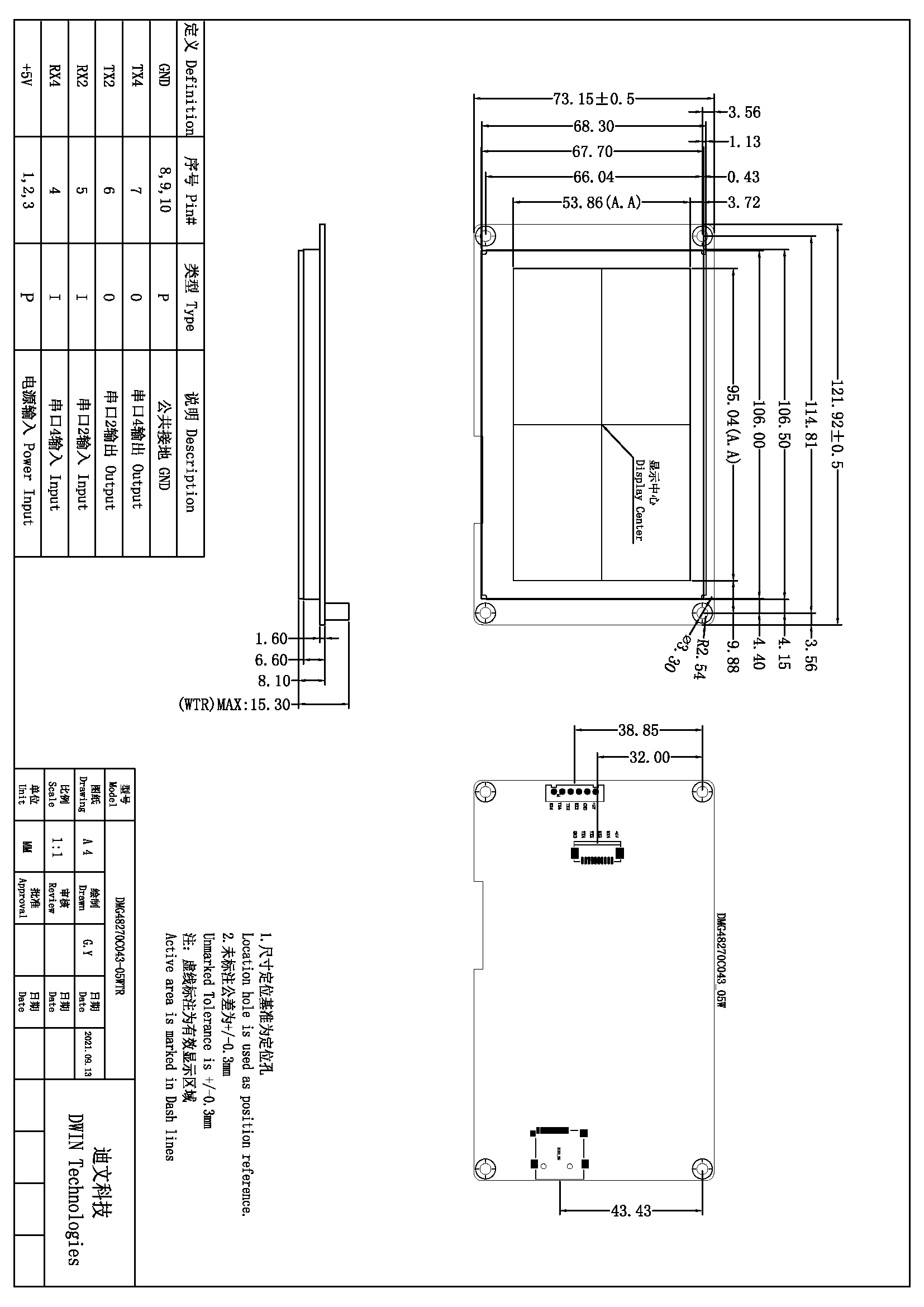

| "Упаковка и физические размеры / упаковка& dimensions |

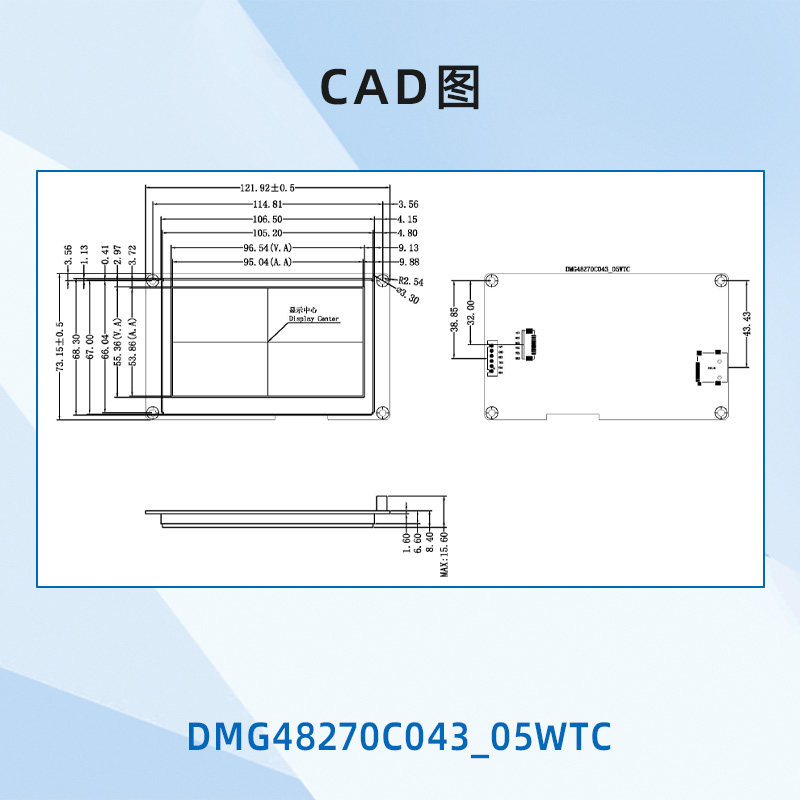

| DMG48270C043_05WTCУпаковка и физические размеры | ||||
| Размеры | 121.92mm (W)×73.15mm (H)×15.60mm (T) | |||
| Размер установки | Размер отверстия:106.50(+0,3 мм)×68.30(+0,3 мм) | |||
| Вес нетто | 125g | |||
| Стандарты упаковки | ||||
| Модель упаковочной коробки | Размер коробки | Слой (слой) | количество/Слой (фильм) | Общее количество (фильм) |
| Вставка 1 | 220mm(L)×160mm(W)×47mm (H) | 1 | 2 | 2 |
| Коробка 2 | 250mm(L)×200mm(W)×80mm (H) | 2 | 2 | 4 |
| Коробка 3 | 320mm(L)×270mm(W)×80mm (H) | 2 | 4 | 8 |
| Коробка 4 | 435mm(L)×335mm(W)×290mm(H) | 2 | 25 | 50 |
| Коробка 5 | 600mm(L)×430mm(W)×290mm(H) | 2 | 60 | 120 |
Отказ от ответственности: дизайн продукта улучшается или изменяется, а не быть уведомленным отдельноСущность
