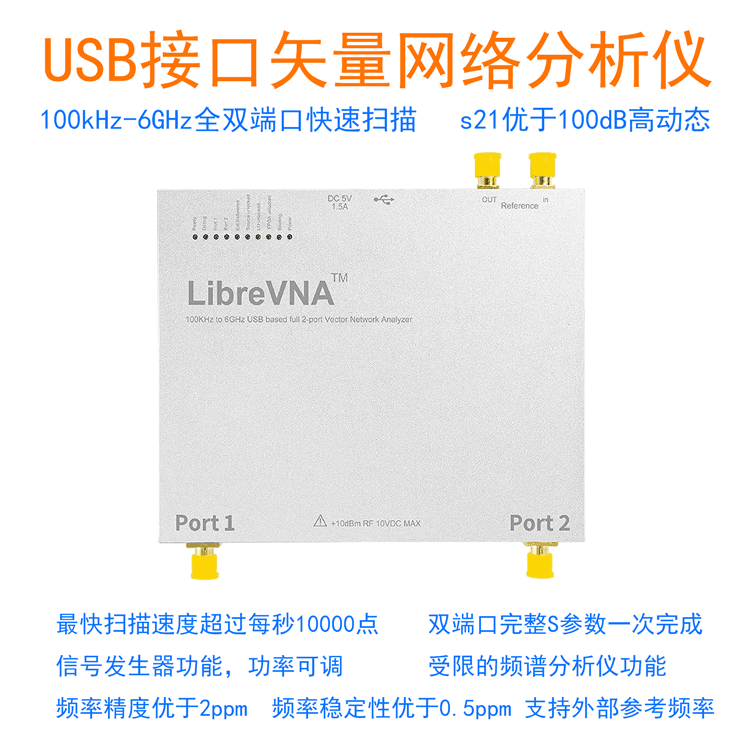

LibreVNA 100K-6 ГГц двойной векторный анализатор векторного векторного сети на основе USB-интерфейса 6G VNA
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Этот параграф, затронутый Шанхайской эпидемией, временно не в наличии, и мы восстановим производство в течение одного месяца в Шанхае.Все остальные продукты в этом магазине были отправлены в Чжэцзян, что не затронуто!Пересечение
Мы поддерживали тесное сотрудничество с разработчиками.Librevna 使用 3 个 adc 同时 数据 采样 采样 ， 使用 使用 fpga 进行 处理 ， 它 能够 在 1 秒 扫描 超过 超过 10000 点 全 双端口 测量 ， 并且 同时 获得 完整 的 双端口 S 参数 (S11, S21, S22, S12).Ультра -низко -низкопроизводный дизайн питания и использование 16 -битного АЦП, а также точность алюминиевой экранирующей оболочки ЧПУ, S21 достигает эффективной динамики до 100 дБ.Многие аспекты уже сопоставимы с лабораторной VNA, но это все еще проект.Некоторые характеристики дизайна могут быть не идеальными, особенно когда частота выше 3 ГГц, производительность уменьшится.Эта машина является точным радиоприемником.Если у вас есть какие -либо предложения для будущей версии, пожалуйста, свяжитесь с нами в любое время.
Specifications |
|
Impedance | 50 Ом |
Test Port Connector | SMA, female |
Number of Test Port | 2 |
Frequency Range | 100kHz to 6GHz |
Frequency Accuracy | <2ppm |
Number of Measurement Points | 2 to 4501 |
Speed 2-port - 4000 pts | <500ms (IFBW=50 kHz ) |
Measurement Bandwidths | 10Hz to 50kHz |
Dynamic range (IFBW 10Hz) | > 95 dB to 3GHz > 50 dB to 6 GHz (Note 1) |
Measurement parameters | S11, S21, S12, S22 |
Рецепт направленности | > 40 dB (after calibration) (Note 2) |
Output power | -40 dBm to 0 dBm (Note 3) |
Power Supply | DC 5V, 1,5A (USB -питательный или 3,5 -мм разъем) |
Power consumption | approx. 7W. |
Interface | USB type-C |
Supported Operating System | Windows, Linux, MacOS. |
External Reference Input | SMA female; 10 MHz; |
External Reference Output | SMA female; 10 MHz or 100MHz; |
Further measurement options | Simple spectrum analyzer Signal generator |
Примечание 1: Из -за структурных ограничений изоляция S12 составляет даже больше, чем S21 10DB или даже больше.Выше 3 ГГц производительность уменьшается с увеличением частоты, а изоляция порта составляет всего 50 дБ при 6 ГГц.Ниже 1 МГц производительность уменьшается с частотой и эффективно динамически уменьшается до 70 дБ при 100 кГц.
ПРИМЕЧАНИЕ 2: Если у вас есть более высокий уровень точности для достижения более высокой точности измерения, мы также можем предоставить вам более высокую точность калибровочных частей, но цена на калибровочные детали с высокой калибровкой намного превышает цену либравны.
Примечание 3: Когда частота ниже 1 МГц или выше 3 ГГц, выходная мощность может уменьшаться.
товарная накладная
Либравна -хозяин x 1
USB Type-C Кабель данных x1
USB -3,5 мм шнур питания x1
30 см SMA SS405 Тестовый кабель x2
SMA Gongtuo School Policy -open x1
Sma Gongtuo School Cotote -Short x1
SMA Gongtian School Imphatle -Load x2
SMA Public to Public Connector X2
SMA Mother to Mother Connector X2
Руководство пользователя английского языка x1
Шаг x4
Предварительно связанное программное обеспечение и загрузка ручной работы
Ссылка: https://pan.baidu.com/s/1qqjlszrq9jmvxxteflr3g Код извлечения: bpkr
