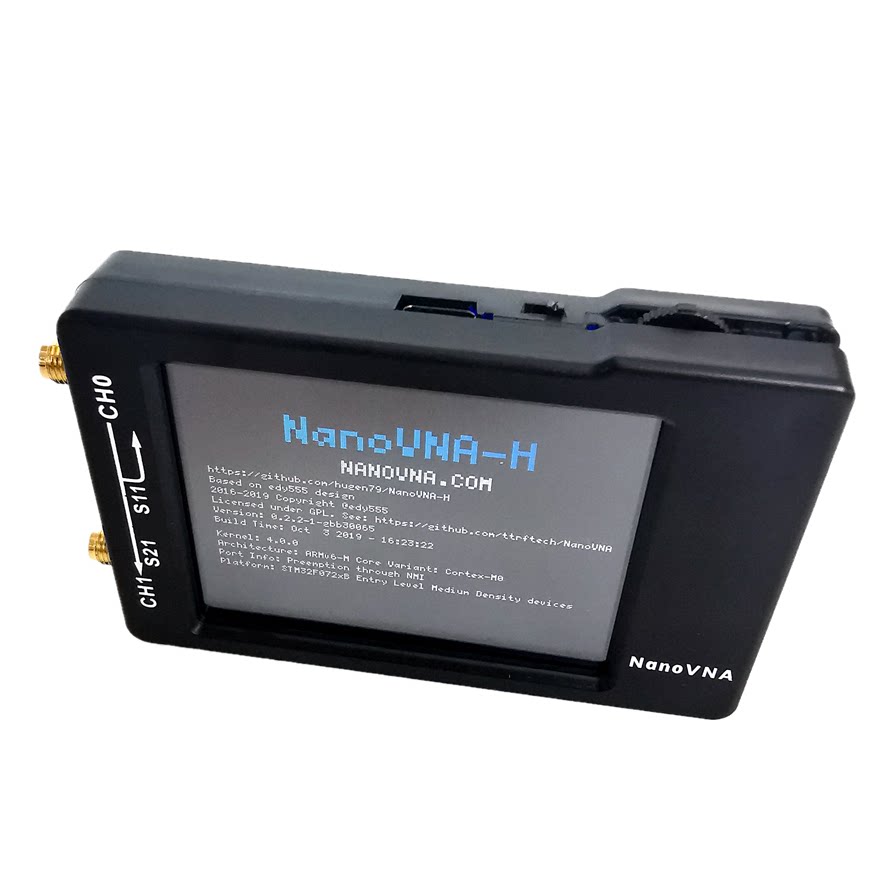

Nanovna коротковолновая сеть UHF -анализатор UHF
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Была запущена новая упаковочная версия с оболочкой. Новая печатная плата поддерживает использование кабеля данных Typec-Typec для подключения телефона (старая печатная плата должна использовать кабель OTG), чтобы почувствовать прозрачный экран телефона!Новая печатная плата поддерживает значок батареи в основном интерфейсе. Настоятельно рекомендуется выбрать новую версию упаковки!
Учитывая потребности домашних клиентов, мы собрали последнюю версию китайской прошивки шрифта, и китайская версия клиентов должна записать китайский!
Анализатор вектора DIY, относящийся к соответствующим конструкциям японского EDY555 (https://twitter.com/edy555), изменил некоторые схемы, добавленные схемы управления аккумуляторами и переработанную ПКБ.Простая и практическая программное обеспечение для управления ПК разработано. Файл Touchstone (SNP) может быть экспортирован через программное обеспечение для ПК для различных радиопроектирования и программного обеспечения для моделирования.Улучшенный алгоритм частоты может использовать странное гармоническое расширение SI5351 для поддержки частоты измерения 900 МГц. Таблетки для защиты металлов могут быть разработаны для уменьшения внешних помех для увеличения изоляции и повышения точности измерения.
Запуск Nanovna получил широкое внимание от радио -энтузиастов и энтузиастов электронных инструментов. Мы провели много дискуссий и испытаний с энтузиастами сообщества. Доктор Джордж Стебер, основанный на ранней ручной версии владельца магазина, вышел на американский Обложка журнала ARMATEUR RADIO (ARRL) QEX с января по февраль 2020 года!
Был запущен улучшенный Nanovna-H Rev3.4, и основное улучшение предыдущей версии заключается в следующем:
1. Оптимизируйте мост и в полной мере используйте гармонические волны Si5351. Теперь вы можете использовать 5 гармонических измерений до 1,5 ГГц;
2. При использовании базовой волны выходной уровень CH0 увеличивается до 0 дБм, а измерение отражения является более точным;
3. Решить аномалии Наносна-H около 6 МГц до;
4. Возврат конструкции схемы управления питанием, еще больше уменьшить шум питания, уменьшить помехи USB, уменьшить ток зарядки и защитить батарею;
5. Оптимизированная планировка печатной платы, которая составляет 650 мАч аккумулятор;
6. Зарезервируйте интерфейс UART, чтобы облегчить расширение DIY.
Это продукт DIY, который обеспечивает как можно больше функции измерения векторной сети в размере кредитной карты.Содержит 2,8 -дюймовый сенсорный экран, аккумулятор 650 мАч, который можно использовать в автономном режиме в течение 4 часов. TX/RX может измерить полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам нужно вручную заменить приемный порт. проводка.Если есть и другие несовершенные места, вы можете общаться со мной.

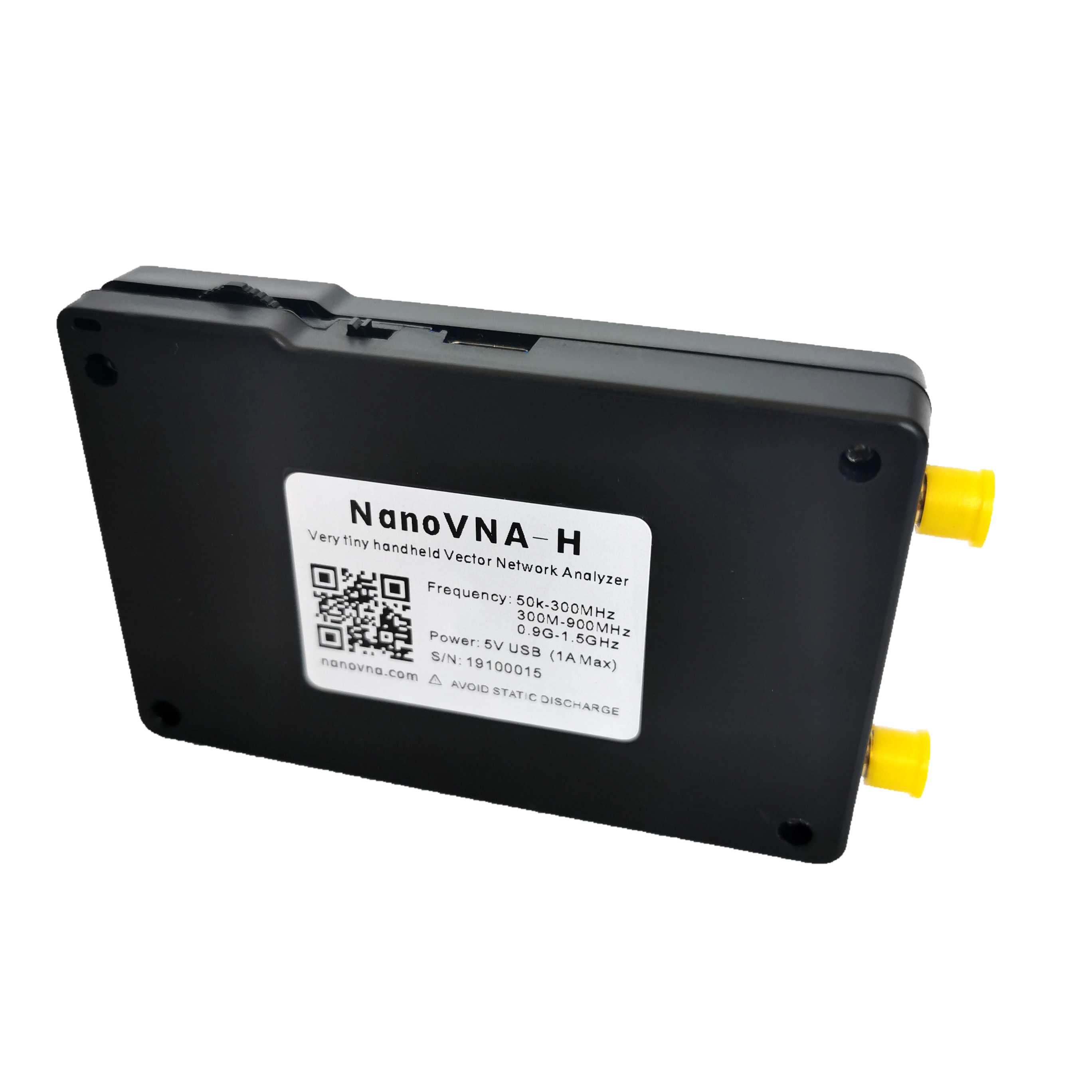

● Частота измерений: 10 кГц ~ 1,5 ГГц
● РЧ -выход: 0DBM (±2 дБ, Кобо)
● Точность частоты:<2ppm
● Стабильность частоты:<0.5ppm
● Диапазон измерений: 70 дБ (50 кГц-300 МГц), (60 дБ (300M-900 МГц), 40 дБ (0,9G-1,5 ГГц), включенная расширенная прошивка);
(При использовании гармонического измерения вам необходимо обратить внимание на ошибку, генерируемую нелинейным преобразованием кишпера)
● Порт SWR:< 1.1
● Показать: 3.95“ TFT (320 x 480)
● USB-интерфейс: USB Type-C Режим связи: CDC (серийный)
● Питание: USB 5V 200 мА, встроенный в 1950 мАч, максимальный зарядный ток 1A
● Количество точки калибровки: 101 (исправлено)
● Количество точки сканирования: 101 (исправлено)
● Отслеживание отображения: 4, Марк: 4, Настройка Сохранение: 5
Параметры измерения S, напряжение Бобби, Фаза, Задержка, Круглая карта Смита, Анализ временной области……;
Горник 4-дюймовый набор Nanovna-H4, содержащий: хост Nanovna-H4 (включая батарею 1950 мАч), кабель передачи данных USB Type-C, 25 см USB-кабель Data-Seypec, 15-см общедоступный радиочастотный кабель RG316, набор SMA. Калибровки (O/S/L, бонус по умолчанию, если вам нужна голова вашей матери, обратите внимание или свяжитесь со мной), мать SMA к материнскому разъему, коснитесь лопастей экрана и веревки по переулке.
Набор Nanovna содержит: наносна-хост (включая батарею 650 мАч), один канал данных USB Type-C, 30 см SMA Public RG174 Радиочастотный кабель RG174, набор калибровки SMA (O/S/L, выдача по умолчанию мужского по умолчанию по умолчанию по умолчанию. Голова, обратите внимание или свяжитесь со мной.

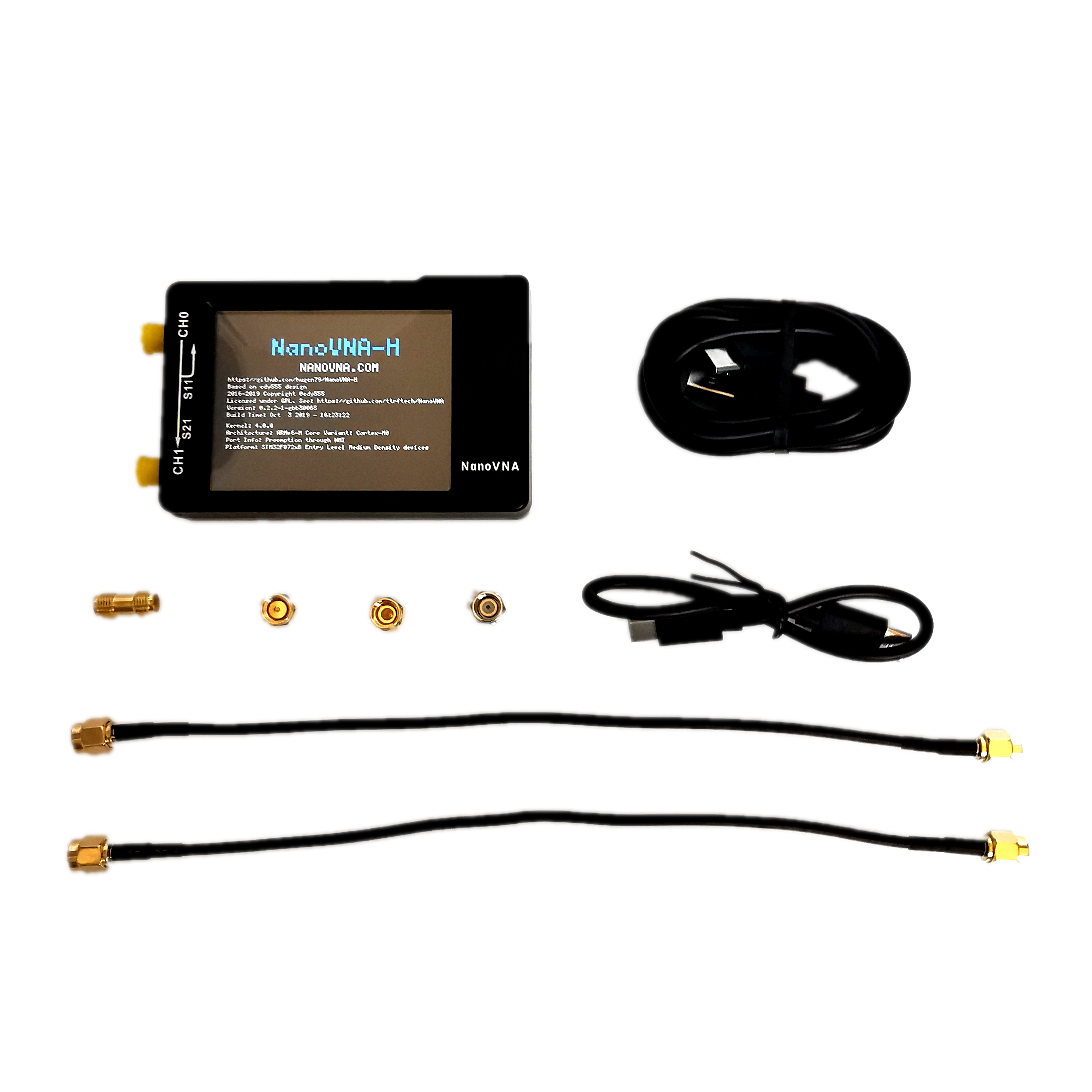

Новый пакет Nanovna-H включен: Host Nanovna-H (включая аккумулятор 650 мАч), один кабель данных USB Type-C, 25 см USB-кабель типового типа, 20-см общедоступный радиочастотный кабель RG174, набор калибровки SMA ( O/S/L, бонус по умолчанию, если вам нужна голова вашей матери, обратите внимание или свяжитесь со мной), мать SMA к материнскому разъему, коснитесь лопастей экрана и веревки по переулке.
Описание операции и программное обеспечение для управления ПК
https://share.weiyun.com/5HFmWGl
или
https://pan.baidu.com/s/1sxz5bsyjiaf-eupfg_2l-g Код экстракта: kixh
или
https://drive.google.com/open?id=1-jviwlboizahtdwdonx2rp8s4egwxond
Измерьте антенну коротковолны. Экран на рисунке ниже показан желтый провод в качестве отношения резидентов: (Примечание. Поскольку машина использует порт SMA, порт SMA-это литье медного, пожалуйста, не передайте жесткий 50- 7/RG213 и другие кабели подключаются к порту SMA, чтобы избежать повреждения порта SMA. Вы можете использовать прикрепленный кабель SMA для подключения к порту SMA перед использованием разъема M -для SMA в качестве следующего рисунка.

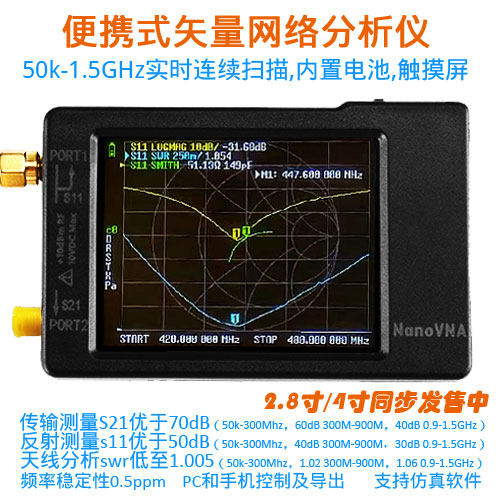

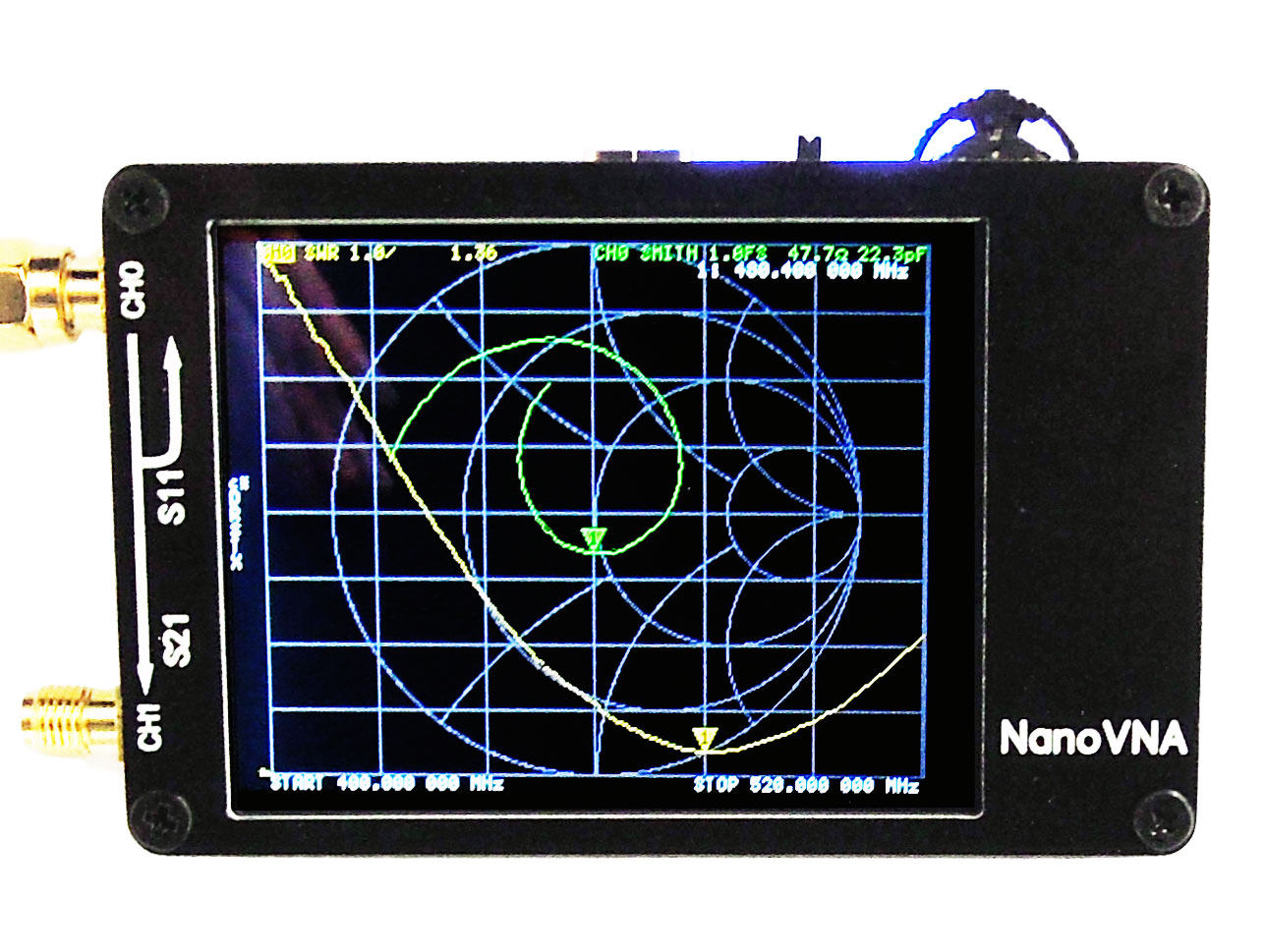

Измерительная УВЧ антенна
Мера 433M Видел фильтр
Измерьте фильтр с низким уровнем VHF
Пропускная способность измерения составляет 2,4K 455K SSB -фильтр, а сопротивление фильтра плюс сопоставлено с сопротивлением. Синяя кривая Logmag Кривая Logmag.
Компьютерное программное обеспечение поддерживает управление и реальное время дисплее
Как измерительное устройство, точность, естественно, важна. Эта машина поставляется с простыми школами.Как и анализ сетевой сети бизнеса, если она откалибрована перед использованием, вы можете получить хорошую точность.Перед доставкой вы будете калибровать двойной порт (по умолчанию мы калибруем 50 кГц-900 МГц). Если вы измените условия измерения (например, измерение с помощью измерения расширенной линии, от узкой полосы калибровки на более широкую полосу измерения), вам необходимо повторно калибровать, и вам необходимо повторно калибровать. После калибровки его можно использовать для использования его непосредственно при следующей загрузке, или его можно сохранить на еще 4 элементах хранения. Когда вам нужно использовать его, вы можете позвонить в него по вспоминанию ПолемНа следующем рисунке представлены данные о сравнении двойного устройства V -сегмента в тех же условиях испытания, используя Nanovna и Agilent E5062A:
Эта машина основана на проекте с открытым исходным кодом. Каждый может свободно клонировать и DIY, но я надеюсь, что каждый может сделать больше понимания перед руками. Некоторые клиенты сообщают, что Нановна, приобретенная по другим каналам, не очень хорошо. Даже экранирующие капюшоны пропущены, что приведет к серьезным снижению производительности. Некоторые торговцы используют неправильную интегрированную экранирующую крышку, не зная влияния защитного покрытия, что приведет к отражению сигнала в защитной крышке. Сильно снижает точность измерения.Каждый раз, когда я отправляю товары, каждый будет строго откалиброван и протестирован. Если у вас есть какие -либо вопросы, вы можете связаться со мной напрямую через Вангванг. Если вы покупаете его в других домах, хотя он описывает производительность, как я, на самом деле это не так. Связанный со мной, это не имеет никакого отношения ко мне. Отвечает за продукты, проданные в этом магазине.
Для некоторых скопированных продавцов возникают проблемы с низшими материалами, замаскированными под энтузиастов радио, обманули магазин, и сказали, что они были очень разочарованы бесстыдным поведением улучшения трассы под руководством нашего магазина!ПересечениеПересечение
