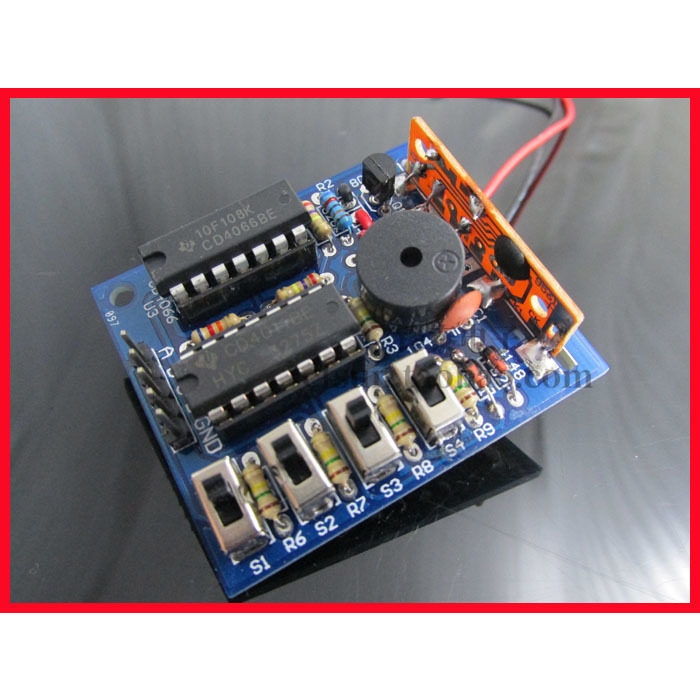

Электронная музыкальная шкатулка, DIY
Цена: 85руб. (¥3.98)
Артикул: 634988518845
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:锋泰电子科技园
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
- DIY Bulk (без бумажных рисунков)
Добавить в корзину
Другие товары этого продавца
¥15.32324руб.
¥1.3529руб.
¥ 4.2 3.881руб.
¥0.5312руб.
| Классификация цветов: | DIY Bulk (без бумажных рисунков) |
Адрес загрузки схемы (пожалуйста, скопируйте в бар IE и откройте его, пожалуйста, загрузите его самостоятельно):http://pan.baidu.com/s/1mgmTBAS
Разница между набором для рисования бумаги и без бумажного набора для рисования состоит в том, что у первого есть лист бумажной диаграммы, список компонентов и т. Д.Вы можете скачать его в адресу выше.На плате есть параметры компонентов, и вы можете напрямую приваривать его, не глядя на чертежи, поэтому рекомендуется, чтобы вы не выбралиУстанавливая бумажные рисунки, экономия бумаги, все участвуют в защите окружающей среды.
Уважаемая, доставка - объем. Если готовый продукт необходим, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы изменить цену.
Название комплекта:Шестнадцать музыкальных коробок
Рабочее напряжение:4.5-5 В.
Размер печатной платы:48 мм (длинный)*41 мм (ширина)
Метод управления:Ручное кодирование+внешнее кодирование
Шестнадцать звуковых коробок могут излучать 16 интересных звуковых эффектов симуляции, как вы хотите под вашим управлением. Это и электронная игрушка, или полезная
Дверной звонок или тревога.

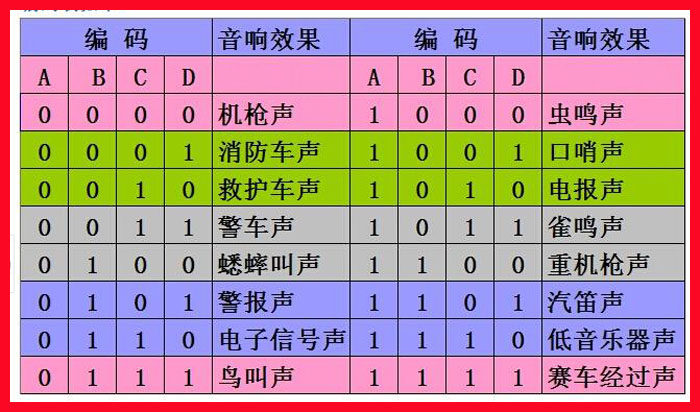

Таблица кодирования выглядит следующим образом:
Список объемных поставок:
Имя компонентаколичество
Пекартная плата1
12d07 Dial Switch4
9561 Music IC1
Пастатическое пчело1
14p IC Seat2
CD40111
CD40661
5p иглы1
8050 Триод1
104 фарфоровая емкость1
1N4148 диод2
1N4007 Диод1
Сопротивление 150K6
270 тыс. Сопротивление2
Сопротивление 62K1
Сопротивление 620K1

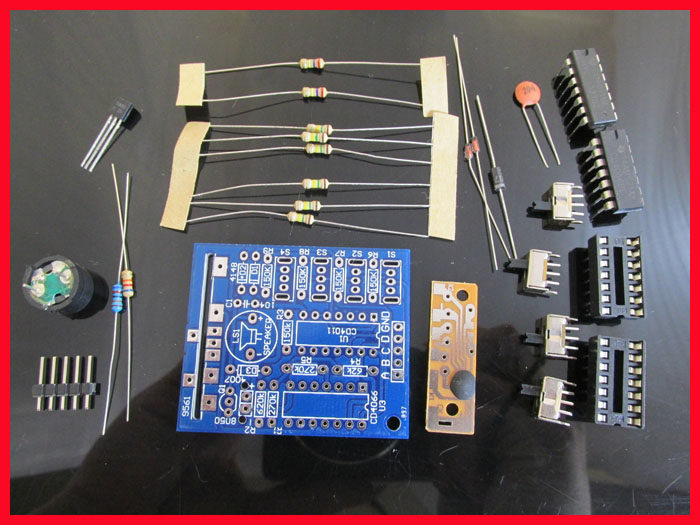

Рассеянные картинки:
Меры предосторожности:
1. Существует много типов компонентов, и доставка более хлопотна. Люди не мудрецы. Мы не можем гарантировать, что на сумку есть много компонентов., Не составляйте разницу, только разницу, в то же время мы постараемся понять.
2. Отдельные компоненты, такие как емкость сопротивления, временно не в наличии, и продавец отправит элемент компонента его ближайшего принципа схемы своей схемы символов.
3. После сварочной сварки, пожалуйста, отлаживает саму. Если сварка не ошибается, она, как правило, может быть успешной. Если сварка не удается, магазин не несет ответственности. Мы не можем гарантироватьДокажите, что вы на 100%успешны, как только вы сваривают.Мы не можем гарантировать, что все новые компоненты хороши, и нет способа проверить каждый компонент на тестирование и повторный корабль.Это дороже готового продукта, поэтому, если есть элемент, который выпущен, мы возместим разницу в розничной цене в магазине.Ответственный.Но мы обещаем достичь 100 % после обслуживания и сделать все возможное, чтобы помочь всем друзьям завершить производство.Поэтому, когда вы сталкиваетесь с производствомКогда готовый продукт не достигает описанного нами эффекта, не спешите оценить нас.СпасибоСотрудничество, Xingxing Rong Electronics желает всем счастливого покупки!
Я согласен с переоборудованием этих 3 пунктов. Пожалуйста, купите готовый продукт, если у вас есть какие -либо неуважения. Мы отлаживали и протестировали готовый продукт перед доставкой. Спасибо!

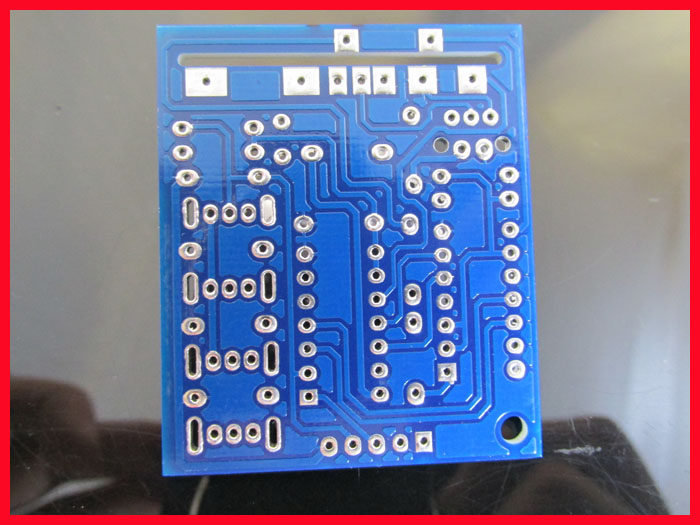

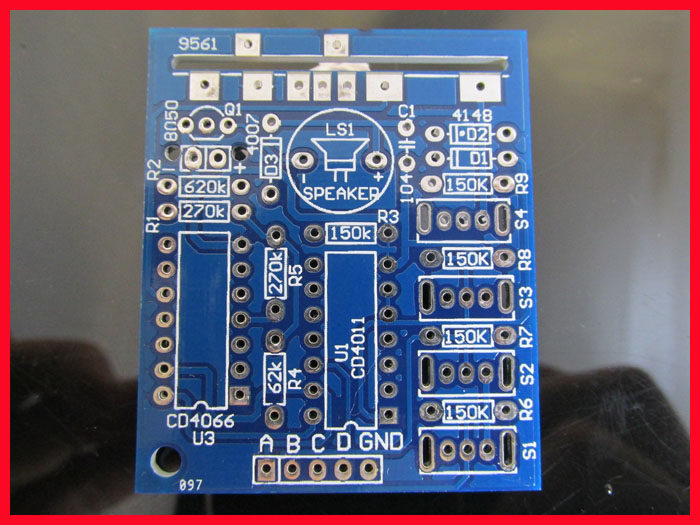

Пустая доставка на доске физическая картина (спереди и негатив):
Плата PCB использует FR-4 военного уровня материальной доски с толщиной 1,6 мм.Это цена, которая больше, чем некоторые другие тарелки.Параметры компонента непосредственно напечатаны на плате печатных плат, и если на схема не упоминается схема.Его можно сваривать напрямую, что довольно удобно.Пекарты печатной платы разные, и цвета будут разными.
Особенности платы PCB:
1. Подушки увеличиваются и распыляются оловом, которую легко сварять, а колодки нелегко упасть;
2. Он не подвержен изгибе (ссылаясь на изгиб, вызванные нечеловеческими ресурсами), и плохие пластины будут создаваться со временем и изменениями окружающей среды.Сырой изгиб.
3. Импеданс более стабильный и надежный;

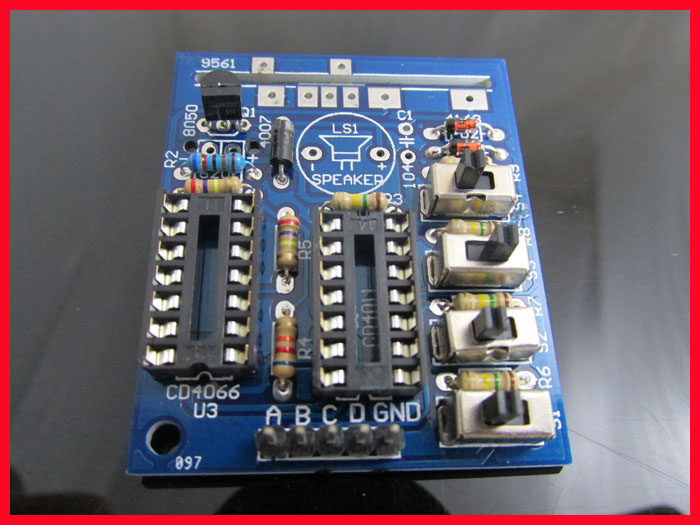

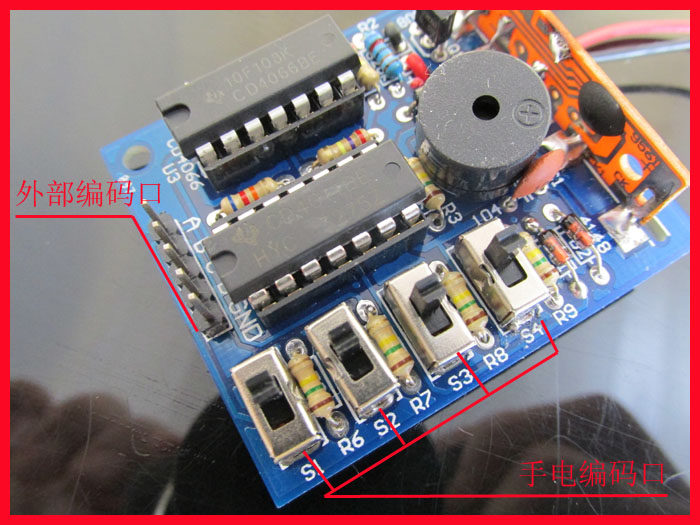

Эксклюзивный порт представляет собой внешний кодирующий порт (может быть подключен непосредственно с портом ввода/вывода микроконтроллера)
4 переключателя набора - это переключатели ручного кодирования:

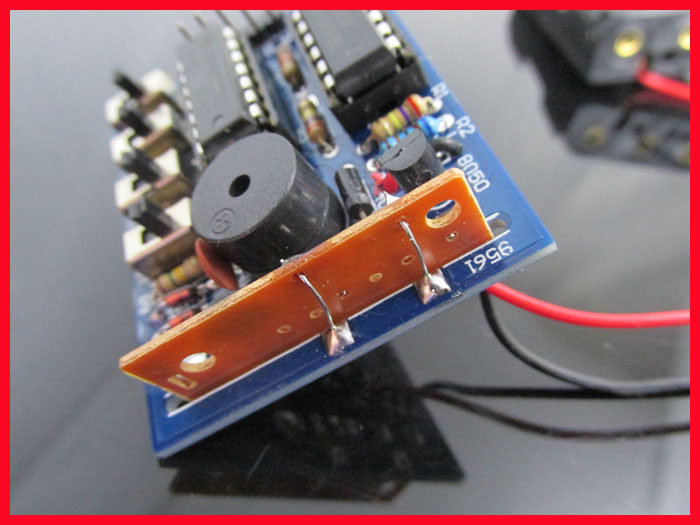

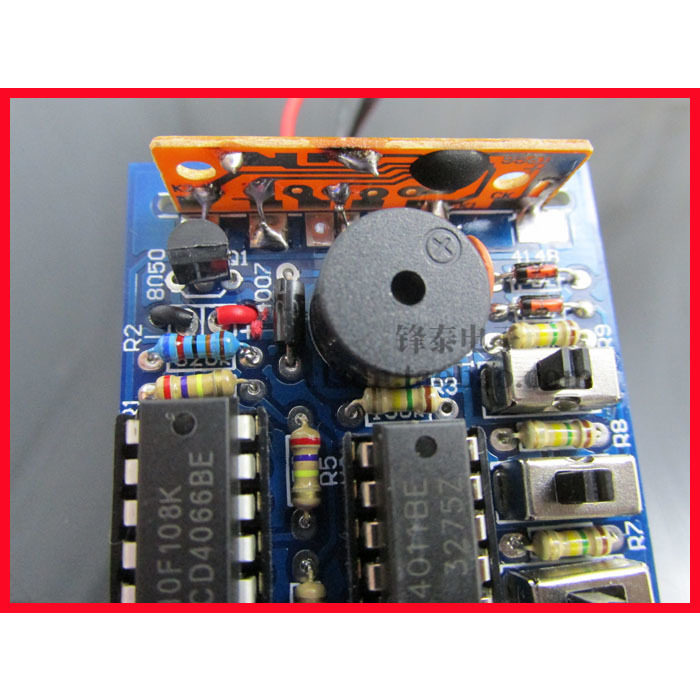

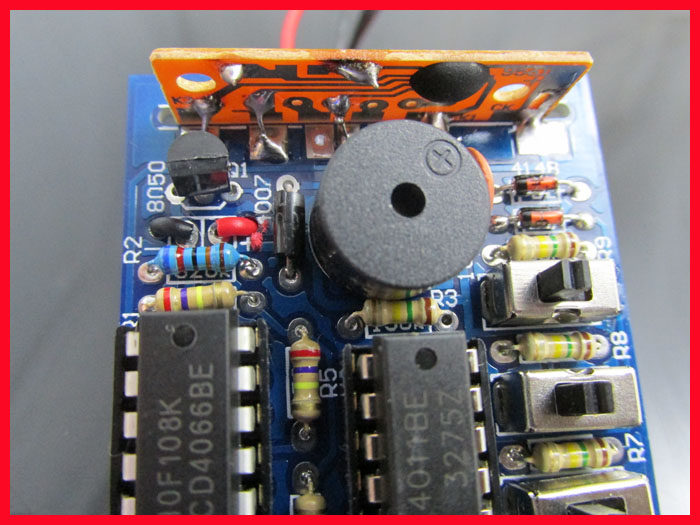

Во время сварки пчелиные и музыка ic остаются в задней сварке.Пчети -пив

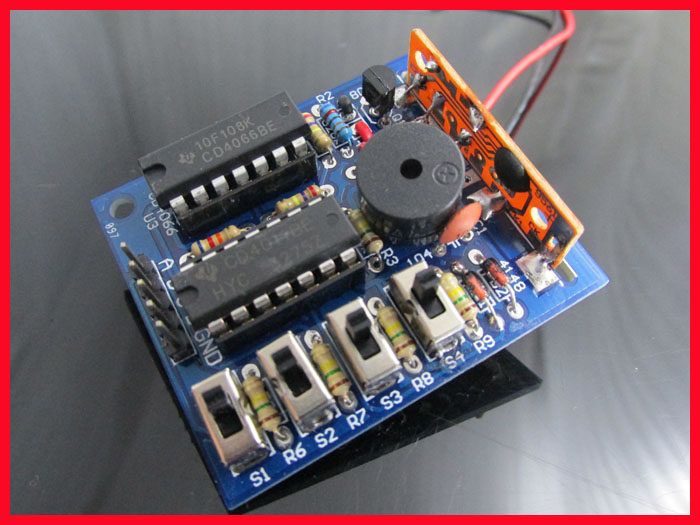

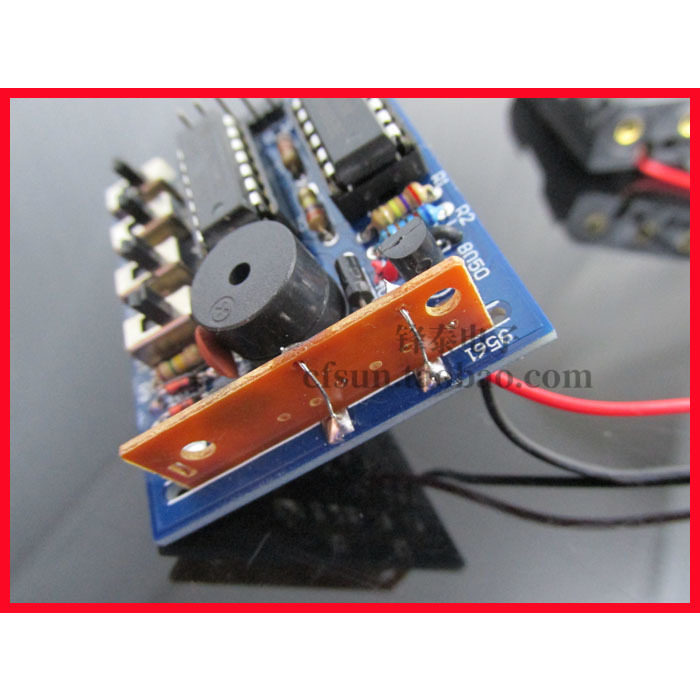

Карта сварной готовой продукции
Дорогие друзья могут выбрать метод питания в соответствии с их собственной ситуацией.
№ 5, Раздел 3:
№ 7 Раздел 3:
