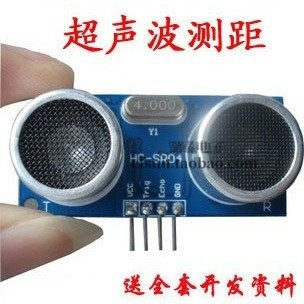

Модуль ультразвукового диапазона HC-SR04 Ультразвуковой датчик поддерживает совместимые UNO R3/51/STM32

Цена: 12-339руб.    (¥0.53)
Артикул: 570747669561
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市锋泰电子科技园
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Трубка
Добавить в корзину
Другие товары этого продавца
¥1.3529руб.
¥12.5265руб.
¥ 4.2 3.881руб.
¥ 9.3 8.5180руб.
  • Информация о товаре
  • Фотографии

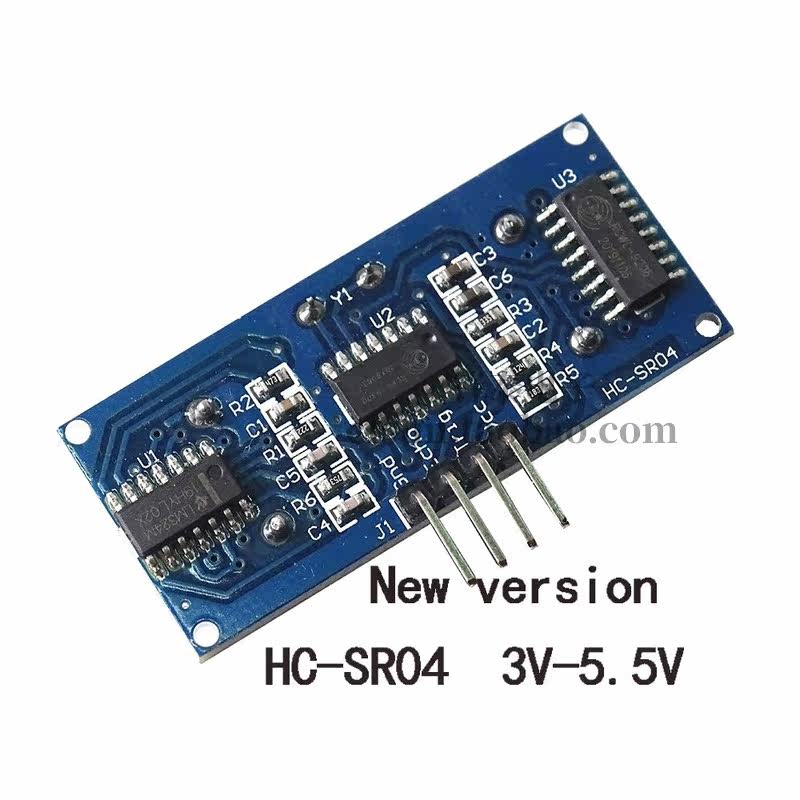

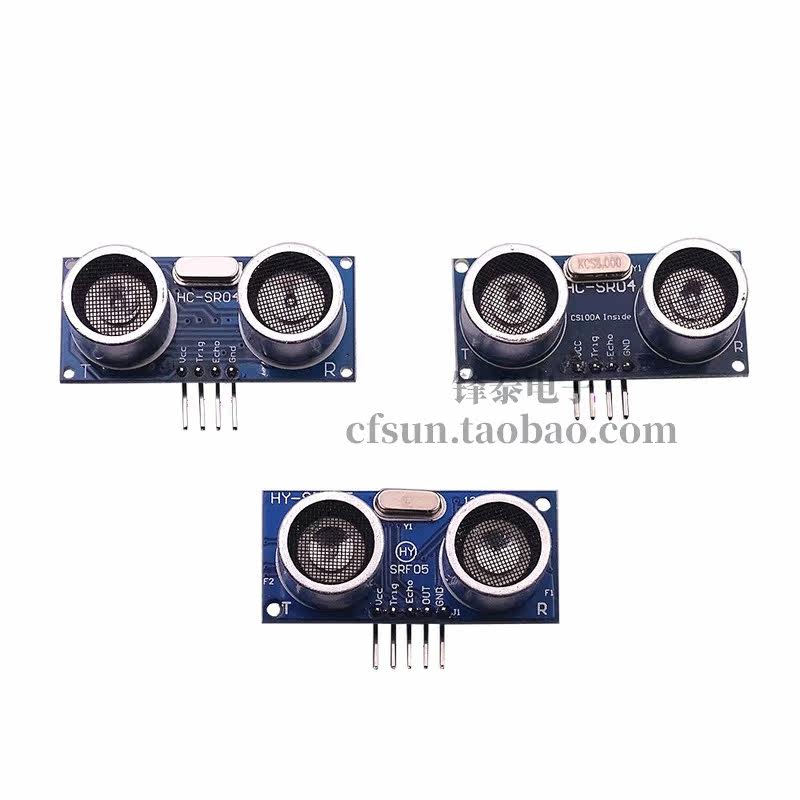

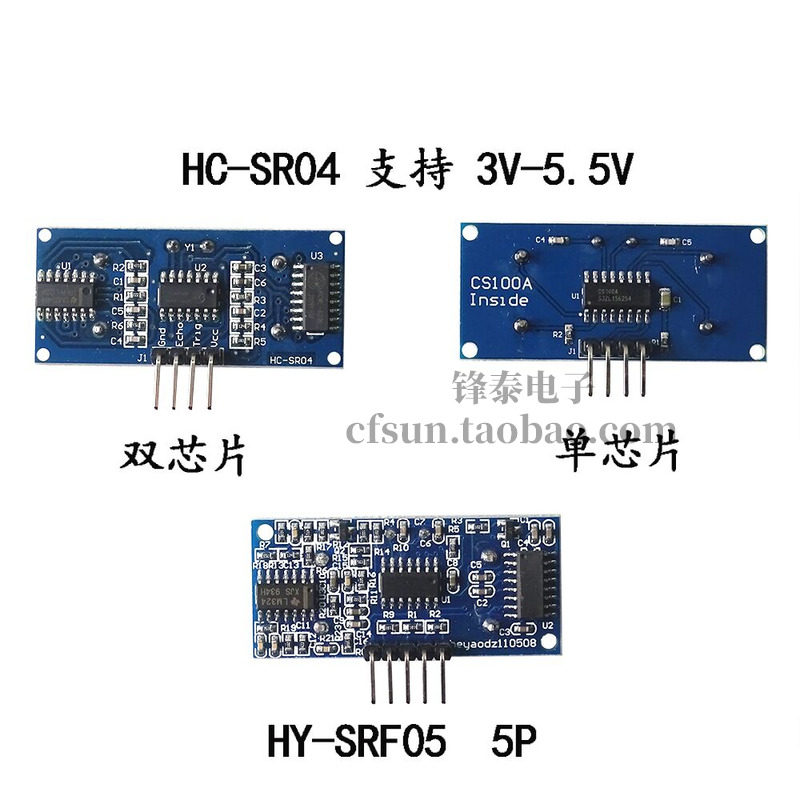

Цвет: Новая версия HC-SR04 поддерживает 3.3V-5V, HC-SR04 Широкопрочный напряжение 3,3 В-5V, HY-SRF05, HC-SR04 Тестовая доска, Трубка



Скачать;http://box.cloud.taobao.com/file/downloadfile.htm?sharelink=58naznk

Продажи специального предложения, если покупатель не использует или имеет какие -либо проблемы, вам нужно вернуть его. Пожалуйста, свяжитесь в течение 3 дней после получения товара.

1. Производительность этого модуля стабилен, а расстояние измерения является точным.СпособныйSRF05,SRF02В равной степени модуль ультразвукового диапазона сопоставим.Модули с высоким разрешением, слепые пятна (2 см), превышающие стабильные эпохи, является мощной основой для успеха этого продукта на рынке!Этот модуль является полностью скромным противоугодным модулем GH-311

2 Основные технические параметры:
        1: Используйте напряжение:DC5V         2: Статический ток: меньше, чем2mA
        3: Выход уровня: высокий5V           4: Вывод уровня: внизу0V
        5: Угол чувства: не больше, чем больше, чем15Тратить       6: Расстояние обнаружения: 2cm-450cm

     7:Высокая точность: до 0,3 см

 Метод проводки пластин, VCC, триг (терминал управления), Echo (получение конца), Out (пустая нога), Gnd

  Примечание:  Пыч для отключения представляет собой сопротивление 10 тыс. В внутренней части. Используйте порт IO однополушного микрокомпьютера для низкого штифта отключения, а затем дайте импульсный сигнал более 10US.

 OUTДля этого модуль используется в качестве противоэтатного модуля.

ПРИМЕЧАНИЕ. Модуль должен быть вставлен на плату, а затем питание на плате, чтобы избежать недопонимания высокого уровня. Если она генерируется, мощность решает.

Этот модуль может предоставить программу рейтинга:C51, PIC18F877, Одиночная машина Yilong, три ссылки на тест MCU.

3. Принцип работы модуля URF04:

　　  (1) используйте триггер ввода, чтобы дать не менее 10 US High -Level Signals;

      (2) Модуль автоматически отправляет квадратные волны 8 40 кГц, чтобы автоматически обнаружить, есть ли сигнал для возврата;

(3.)

      Тестовое расстояние = (высокое время уровня*скорость звука*скорость звука (340 м/с))/2;

   Метод использования этого продукта прост, один управляющий рот отправляется одинБолее 10USДля высоких уровней вы можете подождать высокого уровня выхода в приемном порте. Вы можете включить таймер таймера при выходе. Когда этот рот становится низкой электричеством, вы можете прочитать значение таймера. При этом. Время для расчета расстояния. Такой постоянный циклический тест может достичь значения вашего движения, измеряющего ~~

Принцип работы модуля:

　　  (1) используйте триггер ввода, чтобы дать не менее 10 US High -Level Signals;

      (2) Модуль автоматически отправляет квадратные волны 8 40 кГц, чтобы автоматически обнаружить, есть ли сигнал для возврата;

(3) С возвращением сигнала вывод высокого уровня через выход IO, а высокий уровень продолжительности

         Время ультразвука от передачи до возвращения.Тестовое расстояние = (высокое время уровня*скорость звука*скорость звука (340 м/с))/2;

Этот модуль может обеспечить полный набор радикальных процедур: C51, PIC18F877, Ultrasonic LCD1602 Дисплей, Ultrasonic LCD12864, дисплей цифровой трубки, дисплей последовательного порта и т. Д.Сущность
