HT45F0074 24SOP Half -Bridge Induction Flash Single -Chip Machine
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

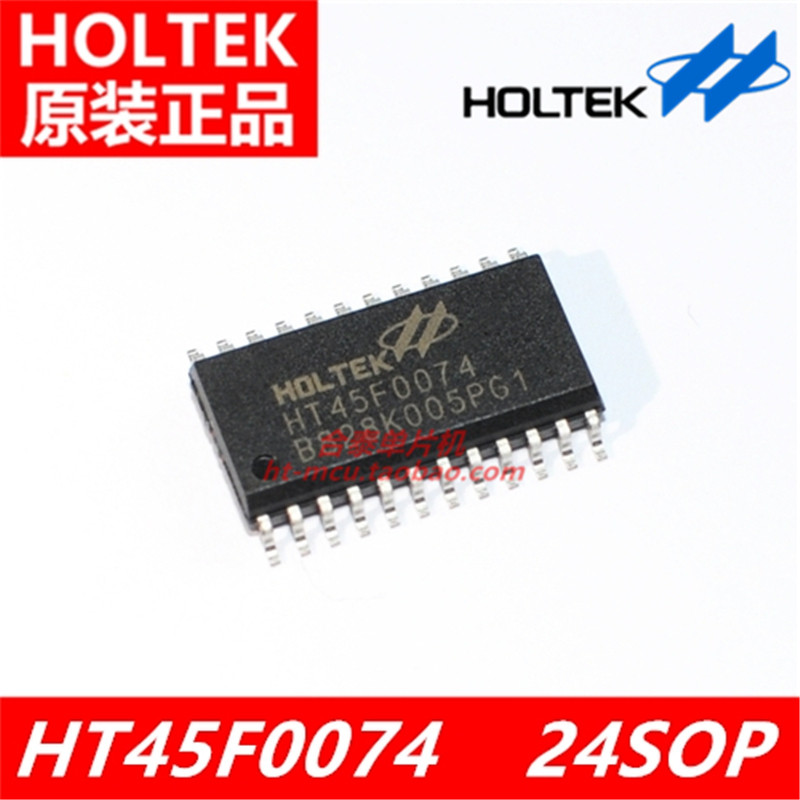

HT45F0074
Индукционная плита полусталки микроконтроллер
HT45F0074 представляет собой 8-битный высокопроизводительный набор инструкций с тонко-кодом ASSP-флэш-микроконтроллер, разработанный специально для применений электромагнитной печи с половиной.Для управления мощностью, необходимым для продуктов индукционной плиты полустака, этот микроконтроллер обеспечивает полный механизм защиты.Встроенный аппаратный перегруз, всплеск и фазовую защиту. Он имеет 12-битный конвертер A/D с 2-канальным автоматическим преобразованием A/D, которое может измерить важные параметры, такие как напряжение в индукционной плите и ток. В дополнение к реализации необходимых функций индукционной плиты Half-Bridge, она также может сэкономить периферические детали и сохранить размер платы.
Этот продукт может выводить 1 набор дополнительных сигналов ШИМ для реализации фазы обнаружения точек рабочей частоты.Из-за рабочей частоты, влияющей на размер тока, потребность в управлении мощностью в индукционной плите полустака может быть реализована с помощью логического управления.Интервал частотной работы этого комплементарного управляющего сигнала ШИМ составляет 7,8 кГц ~ 16 МГц, рабочая частота может быть скорректирована в единицах 1/32 МГц, разрешение рабочего цикла составляет 12-битное, а мертвое время вставки (12-бит) регулируется. Регулируемый диапазон составляет 31,25ns ~ 128μS, и время комплементарного управления циклом может быть отрегулировано отдельно, что очень подходит для разработки машин для индукционной плиты полустака. Когда рабочая частота входит в область резонансных конденсаторов, оборудование автоматически регулирует период ШИМ и рабочее цикл в соответствии с настройками пользователя, так что рабочая частота входит в область резонансной индуктивности или автоматически отключает ШИМ.
В дополнение к вышеуказанным преимуществам, этот микроконтроллер имеет встроенный набор рабочих усилителей для измерения резонансного тока и выполнения расчетов мощности, и четыре OVP для достижения следующих функций: два OVP для выполнения обнаружения тока нулевого пересечения, один OVPS для выполнения контроля с пересечением напряжения и последнего контроля с отрицательным балансом.
Этот микроконтроллер используется в индукционных плитах половины мостика и микроволновых печи с половиной моста, которые соответствуют основной спецификации, необходимым на рынке.Для получения более подробной информации о разработке приложений, пожалуйста, обратитесь к главе инструкций по приложениям или решению приложения для индукции на веб -сайте Holtek.
Характеристика процессора
- Рабочее напряжение
- fSYS=16MHz: 4.5V~5.5V - VDD= 5V, когда системные часы составляют 16 МГц, цикл инструкций 0,25μs
- Обеспечьте функцию паузы и бодрствования, чтобы уменьшить энергопотребление
- Два режима колебания
- внутренняя высокая скорость 32 МГц/16 МГц RC– HIRC
-Внутренняя низкая скорость 32 кГц RC– LIRC - Различные рабочие режимы: высокая скорость, низкая скорость, холостое время, сон
- Интегрированная полная цепь осциллятора без внешних компонентов
- Все инструкции могут быть завершены в 1 ~ 3 цикла инструкции
- T таблица проверка команды
- 115 Инструкции
- 8 -Layer Stack
- Бит инструкция по эксплуатации
Периферические характеристики
- Флэш -программа память: 8K×16
- ОЗУ память данных: 512×8
- Истинная память eeprom: 128×8
- Посмотрите функцию The Dog Dog Timer
- 20 двунаправленных портов ввода/вывода
- 2 Входные входы прерываний, разделенные с портом ввода/вывода
- Многократные модули таймера используются для измерения времени, захвата ввода, выхода сопоставления сравнения, выхода ШИМ и единого импульсного выхода
- Универсальный серийный интерфейс модуль–USIM, используется для SPI, я2C или UART Communication
- Двойная базовая функция, может генерировать сигнал прерывания фиксированного времени
- 16-битный блок проверки циклической избыточной избыточной
- 16-битное устройство умножения и деления
- 12-битная функция генератора PWM
- Дополнительные результаты, мертвые время можно установить отдельно
- 10-битный TMC для измерения времени и измерения фазового сигнала
- Механизм обнаружения и защиты фазы
- Шинная цепь автоматического выключения - 8 Внешние каналы 12-битный конвертер A/D с точностью разрешения, поддерживает двухканальный режим автоматического преобразования
- Семь комплектов схем защиты от перенапряжения могут вызвать прерывание
- Обеспечить функцию защиты от перенапряжения
- генерирует сигнал переключения нулевого тока.Выходы OVP0INT и OVP1INT используются для проверки горшка
- Сигналы OVP2Int, OVP3Int и OVP4Int могут запустить схему автоматического отключения ШИМ - Функция Op-AMP, увеличение необязательно
- Низкий -функция сброса напряжения
- Функция обнаружения низкого уровня
- Тип пакета: 20-контактный NSOP, 24-контактная SOP
