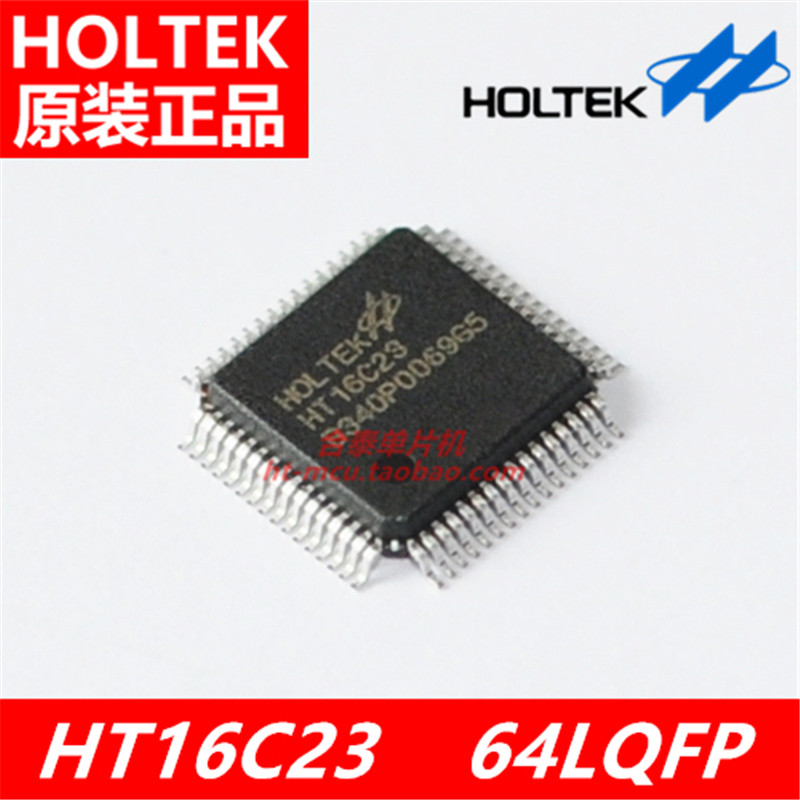

HT16C23 64LQFP Раздел Экран Код ЖКД ЖК -дисплей дисплей IC
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Part No. | VDD | Segment | Common | LCD Voltage | Pixels | Duty | Bias | Interface | Built-in OSC. | Keyscan | Package |
| HT16C21 | 2.4V~5.5V | 20 | 4 | ≤VDD | 80 | 1/4 | 1/3, 1/4 | I2C | v | -- | 16NSOP 20/24/28SOP |
| 16 | 8 | 128 | 1/8 | ||||||||
| HT16C22 HT16C22G | 2.4V~5.5V | 44 | 4 | ≤VDD | 176 | 1/4 | 1/2, 1/3 | I2C | v | -- | 48LQFP, 52LQFP Gold Bump |
| HT16C23 HT16C23G | 2.4V~5.5V | 56 | 4 | 2.4V~5.5V | 224 | 1/4 | 1/3, 1/4 | I2C | v | -- | 48/64LQFP Gold Bump |
| 52 | 8 | 416 | 1/8 | ||||||||
| HT16C24 HT16C24G | 2.4V~5.5V | 72 | 4 | 2.4V~5.5V | 288 | 1/4 | 1/3, 1/4 ,1/5 | I2C | v | -- | 64LQFP, 80LQFP Gold Bump |
| 68 | 8 | 544 | 1/8 | ||||||||
| 60 | 16 | 960 | 1/16 | ||||||||
| HT16K23 | 2.4V~5.5V | 20 | 4 | =VDD | 80 | 1/4 | 1/3 | I2C | v | 20x1 | 28SOP |
| 16 | 8 | 128 | 1/8 | 1/4 | 16x1 |

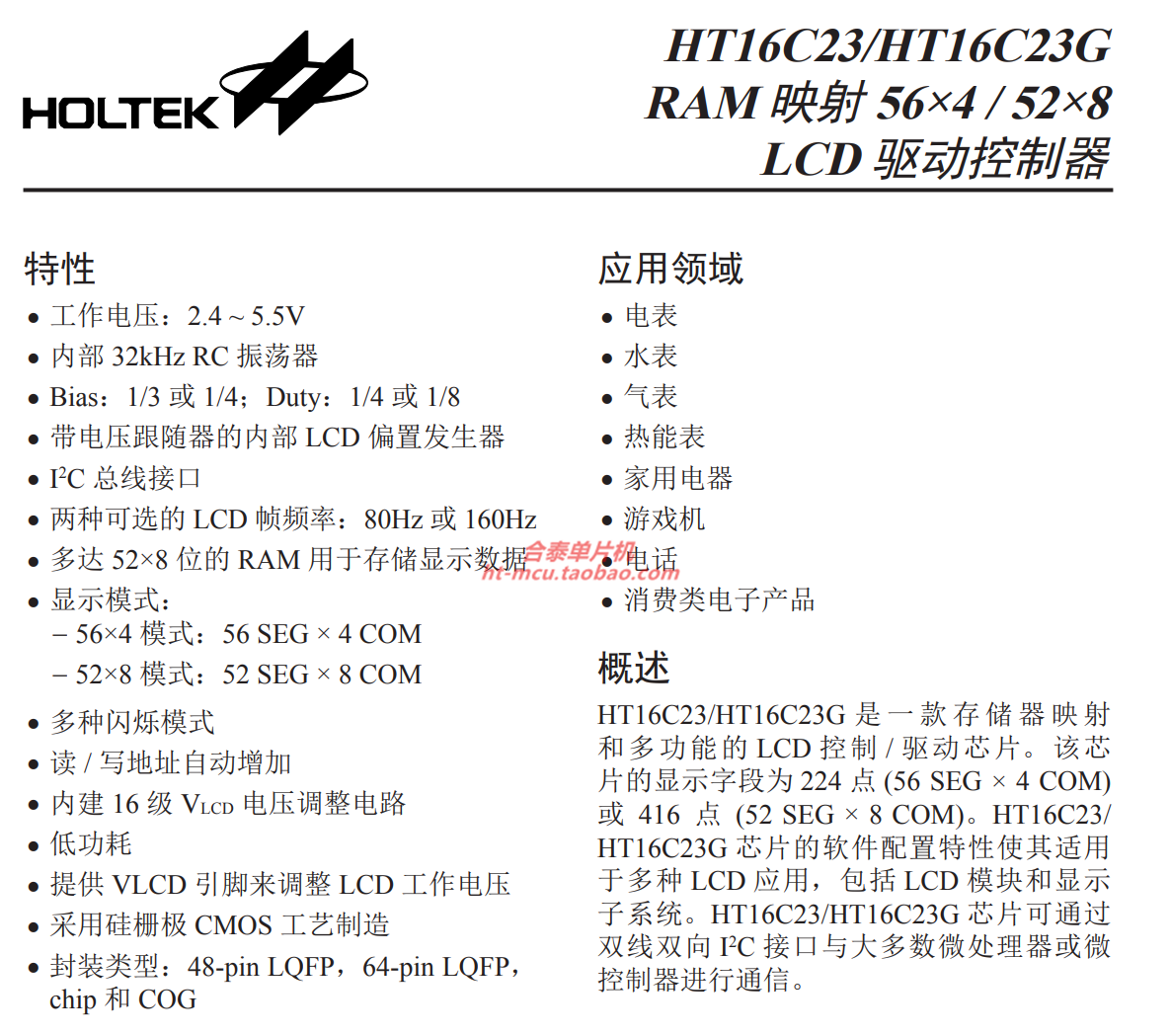

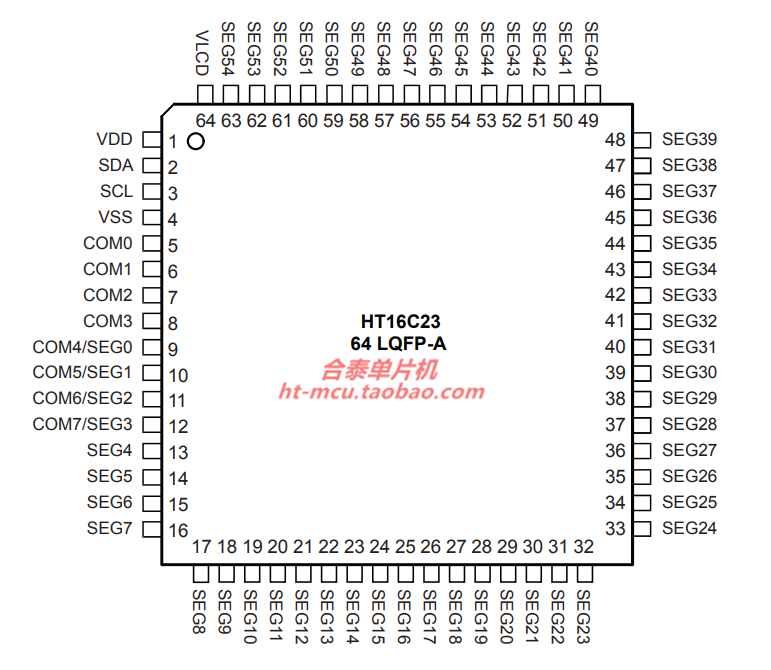

HT16C23/HT16C23G
Картирование оперативной памяти 56*4/52*8 контроллер драйвера LCD
HT16C23 / HT16C23G - это отображение памяти и многофункциональный ЖК -управление / приводной чип.Поле отображения этого чипа составляет 224 балла (56 SEG×4 com) или 416 баллов (52 seg×8 com).Характеристики конфигурации программного обеспечения чипа HT16C23/HT16C23G заставляют его применить к нескольким ЖК -приложениям, включая ЖК -модули и подсистемы отображения.Ht16c23/ht16c23g Чип может передать двойную линию два -пути I2Интерфейс C связь с большинством микропроцессоров или микроконтроллеров.
- Рабочее напряжение: 2,4 ~ 5,5 В
- Внутренний генератор RC 32 кГц
- Предвзятость: 1/3 или 1/4;
- Внутренний генератор смещения ЖК -дисплеев с подписчиками напряжения
- I2C БИЗНАЯ БЕЗОПАСНОСТЬ
- Два варианта частоты кадра ЖКД: 80 Гц или 160 Гц
- До 52×8 -бит ОЗУ используется для хранения данных отображения
- Режим отображения:
– 56×4 режим: 56 SEG× 4 COM
– 56×4 режим: 56 SEG× 4 COM - Многократный режим вспышки
- Адрес чтения / написания автоматически увеличивается
- Здание 16 Уровень VLCD Схема регулировки напряжения
- Низкое энергопотребление
- V.LCDУпакуйте, чтобы отрегулировать рабочее напряжение ЖК -дисплеев
- Сделано из процесса CMOS кремниевой сети
- Тип упаковки: 48LQFP, 64LQFP, чип и COG

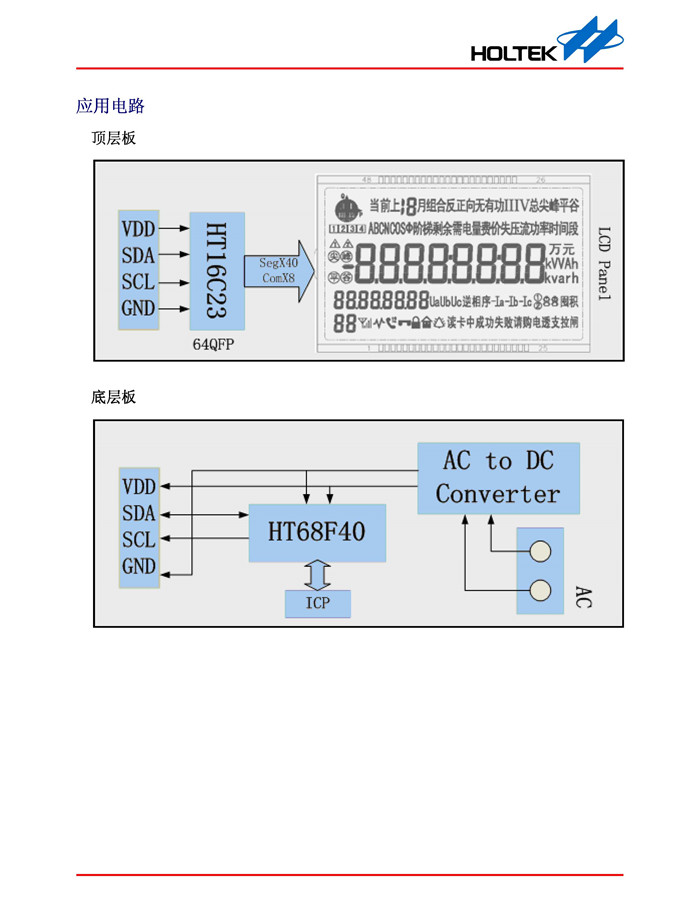

Shengqun запустил большое количество I2ЖК -диск IC HT16C23 и HT16C24 интерфейса C

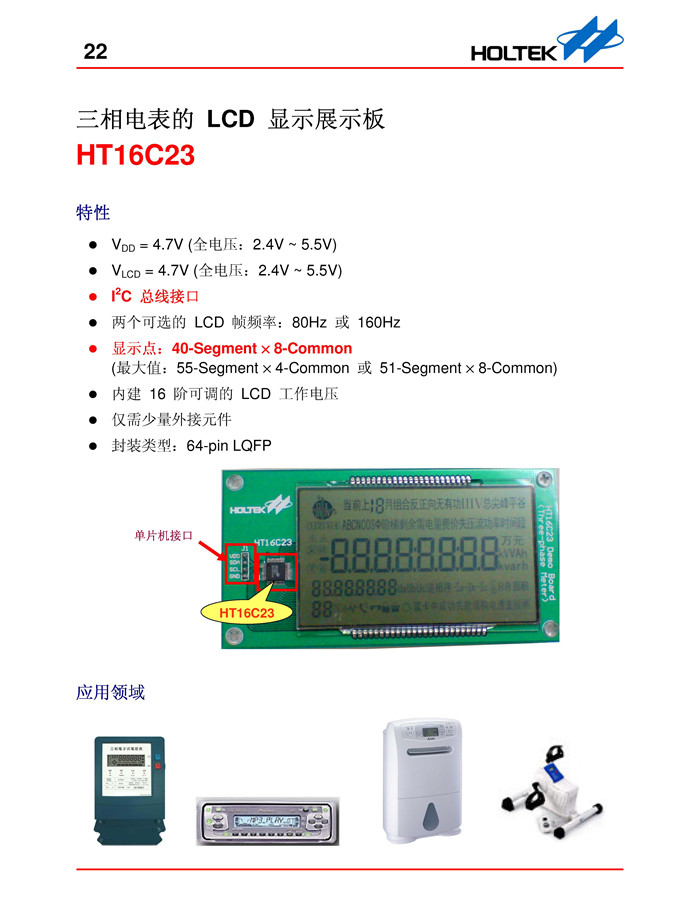

I2ЖК -диск IC HT16C23 и HT16C24 интерфейса C" align="left" src="" width="150" height="90">Shengqun's HT16C2X серия IS I2Интерфейс C, отображение ОЗУ на ЖК-дисплее и микросхема драйвера. В этой серии используются передовые технологии проектирования, позволяющие снизить энергопотребление микросхемы и улучшить возможности защиты от шума и электростатического разряда.Полная серия включает HT16C22/HT16C22G, HT16C23/HT16C23G, HT16C24/HT16C24G и т. д. HT16C22 был успешно признан и принят клиентами однофазных счетчиков электроэнергии.HT16C23 и HT16C24 подходят для трехфазных счетчиков электроэнергии с большими требованиями к точкам.
Эта серия имеет встроенную память дисплея и схему RC-генератора;диапазон рабочего напряжения: 2,4 В ~ 5,5 В; обеспечивает 2 частоты кадровой развертки: 80Гц или 160Гц; Напряжение VLCD можно регулировать с помощью внешнего резистора, также имеется встроенное 16-уровневое напряжение VLCD, которое можно регулировать по команде; обеспечивает полноэкранную функцию мигания с тремя доступными частотами.через я2Интерфейс C и несколько встроенных схем, передача между серией HT16C2x и микросхемой управления системой требует всего двух сигнальных линий, что значительно устраняет необходимость в компонентах системы и проводке, а также снижает затраты клиента на систему.
Максимальное количество точек HT16C22 — 4COMx44SEG, он доступен в пакетах 48LQFP и 52QFP; максимальное количество HT16C23 — 4COMx56SEG или 8COMx52SEG, он доступен в пакетах 48LQFP и 64LQFP; максимальное количество HT16C24 — 4COMx72SEG, 8COMx64SEG или 16COMx60SEG, он доступен в упаковке 80LQFP. Все три модели поставляются с ударной матрицей Gold, подходящей для применения в COG.Для выбора очков и упаковки обратитесь к инструкции Datasheet.
В дополнение к применению счетчика, HT16C2X также применим к приложениям для домашних приборов, транспортных средств, потребительских товаров для людей, промышленных инструментов, счетчиков воды, газовых счетчиков и т. Д.
