600 Вт ЧПУ анти -цена регулируемого модуля питания. Модуль напряжения напряжения. Напряжение напряжения напряжения напряжения

Цена: 1 321-1 683руб.    (¥62.48)
Артикул: 622337128299

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:锋泰电子科技园
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥3.9885руб.
¥15.32324руб.
¥9.99212руб.
¥2.860руб.
  • Информация о товаре
  • Фотографии
Классификация цветов: WZ5012L, WZ5012L-BOT

Примечания по использованию:

Этот продукт является антигипертензивным модулем и не может быть повышена!Входное напряжение составляет 55 В, и выходное напряжение может быть отрегулировано при 0-50 В. Если выход равен 12 В, входное напряжение является лучшимнизкий

хотетьсуществовать14 ВВходное напряжение не должно превышать 55 В, а электричество постоянного тока не должно использоваться.

Скачать:

Baidu Web Disk Ссылка на скачивание:  HTTP://disk.baidu.com/是/14kV0TX0AMG RH1MWC CQ PG wqИзвлечь код: FWR8

Официальный веб -сайт Ссылка:HTTP://wuwuwu.Qingdao Wuwu.com/download/40884.HTML?ah=download

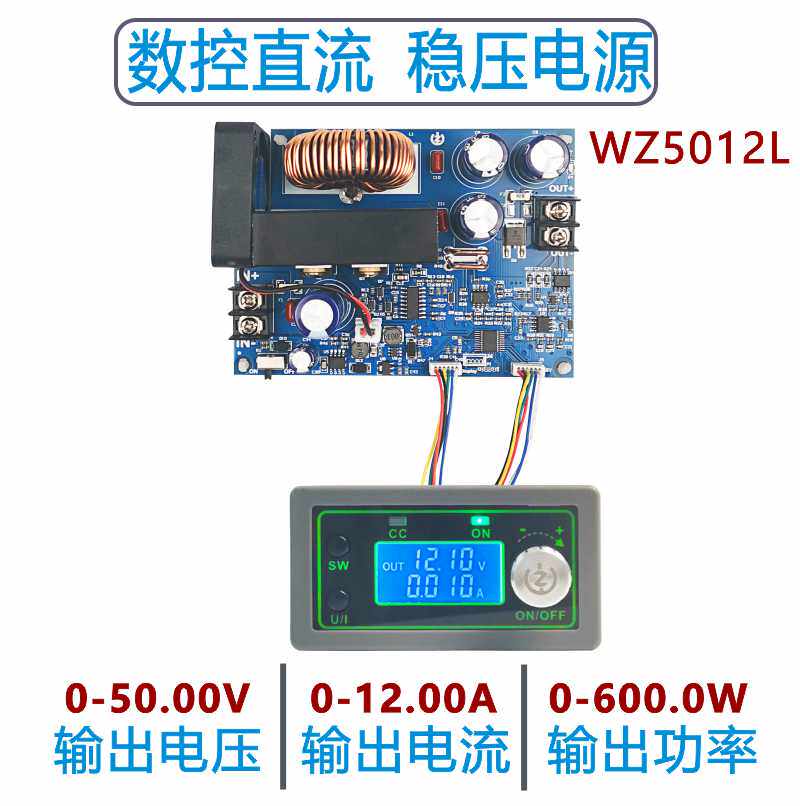

50V12A с высоким уровнем кост.

(DIYНастольный блок питания ЧПУ   Это легко сделать самостоятельно)



1. Основные моменты ребенка:

1.1ЖК -дисплей может отображать вход/Выходное напряжение, выходной ток/Выходная мощность/Выходная емкость/Время вывода;

1.2Регулирование ЧПУ, точное и быстрое, анти -напряженное выход, выходное напряжение0-50.00VПроизвольно корректировать, ограничить ток0-12.00AЛюбая корректировка;

1.3Выходной конец не сожжен;

1.4Может установить модуль по умолчанию, чтобы открыть/закрытие;

1.5Наличие различных механизмов защиты программного обеспечения, и порог защиты может быть скорректирован.После того, как рабочие параметры модуля превышают порог защиты, выход автоматически закрыт;

1.6Используйте технологию синхронного выпрямления,Высокая эффективность конверсии: эффективность90%выше;

1.7Увеличить радиатор,Установите вентилятор для укрепления рассеяния тепла.



2.Параметры продукта

модель:WZ5012L

показывать:LCDпоказывать

Диапазон входного напряжения:6-55.00V

Входное разрешение напряжения:0.01V

ВЫХОДА РАСПРОСКОЕ ОТДЕЛЕНИЕ:0-50.00V

Разрешение выходного напряжения:0.01V

Выходной диапазон тока:0-12.00A

Выходное разрешение тока:0.01A

Выходной диапазон мощности:0-600.0W

Точность входного напряжения:±(1%+5Слово)

Точность выходного напряжения:±(0.3%+5Слово)

Точность вывода тока:±(0.5%+5Слово)

Типичное значение выходных линий:150mVВершина горы

Нормальный диапазон рабочей температуры:-10℃~40℃

Объем измерения емкости:0-999.9AH

Ошибка статистики емкости и энергии:±2%

Статистика Область:0-100часы

Режим работы против напряжения: разница в давлении>0.05%+1V

Голыйо199g

Упаковочный контракт242g

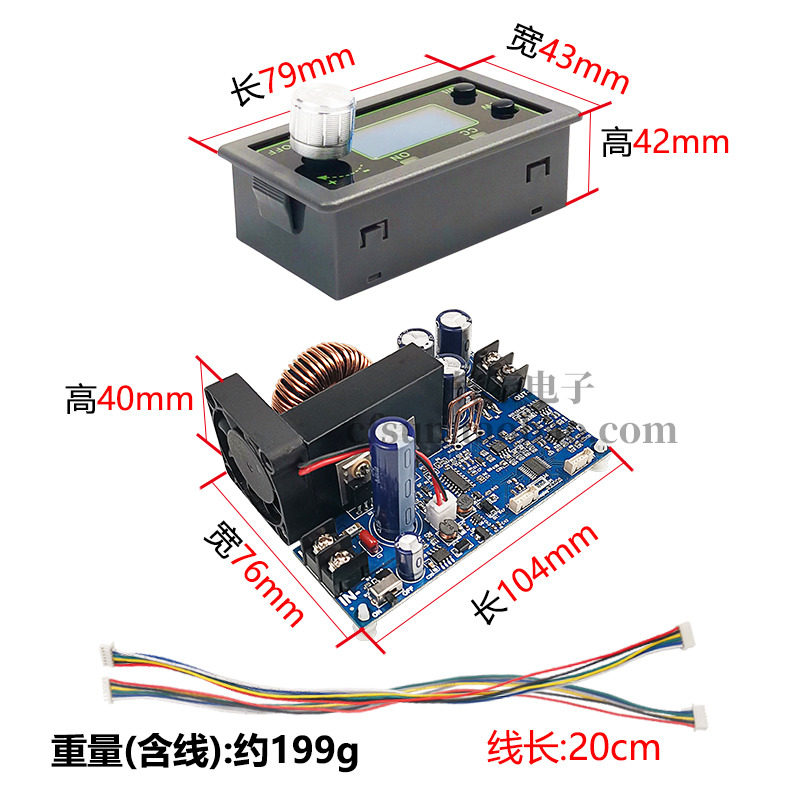

Размер товара: Панель 79x43x42 мм

Материнская плата106x76x40mm



Мягкий старт: да

Механизм защиты:

  Введите под защиту давления  (5.8-50VМелодия, по умолчанию5.8VПолем

  Выходная защита от перенапряжения  (0-51.00VМелодия, по умолчанию51VПолем

  Защита от перегрузки по току на выходе  (0-12.10A Мелодия, по умолчанию12.10AПолем

  Сверхурочная защита      (0-100h Может быть скорректирован, закрыт по умолчанию)

  Super -Capacity защита    (0-999.9Ah Может быть скорректирован, закрыт по умолчанию)

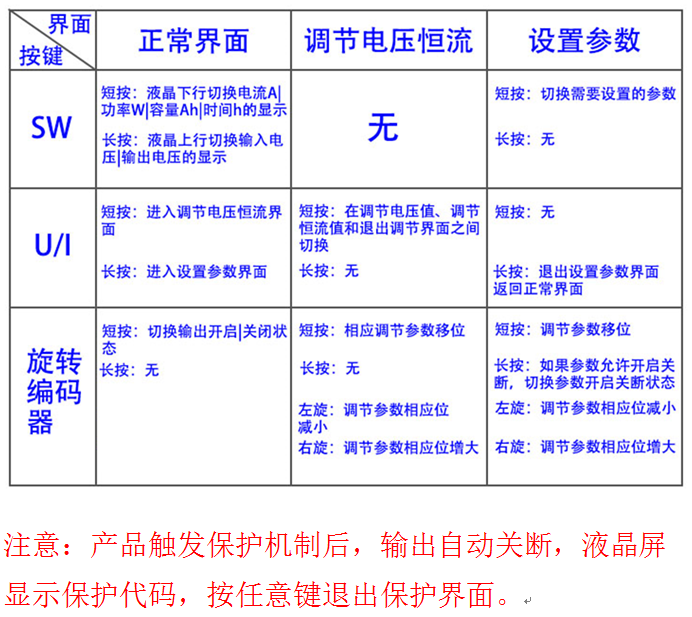

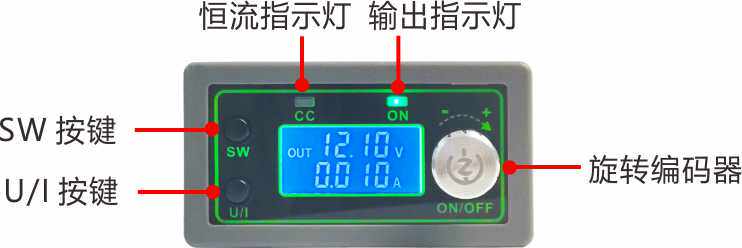

3.Ключевое описание:

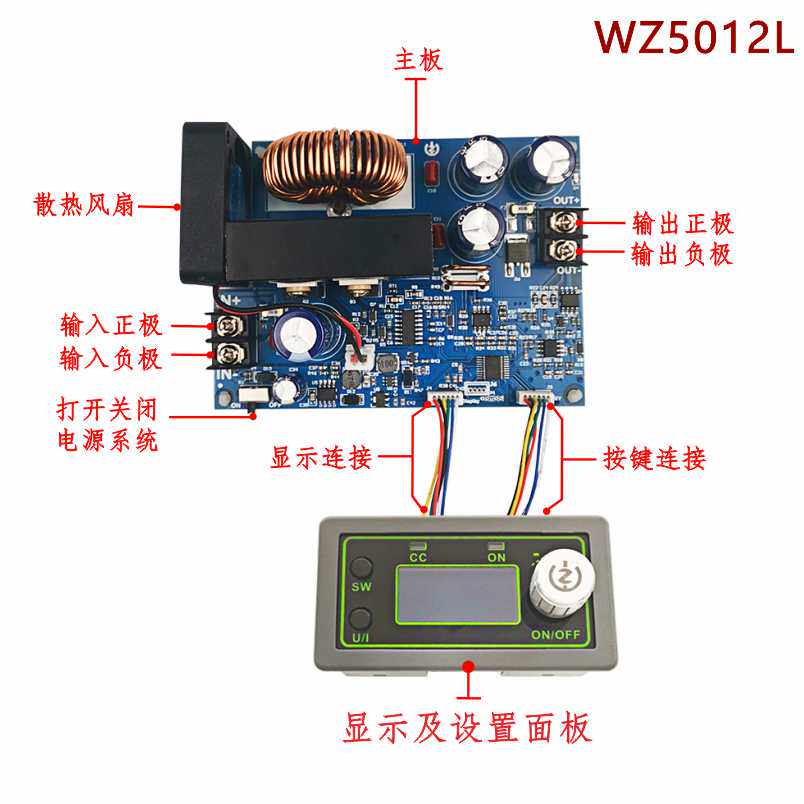

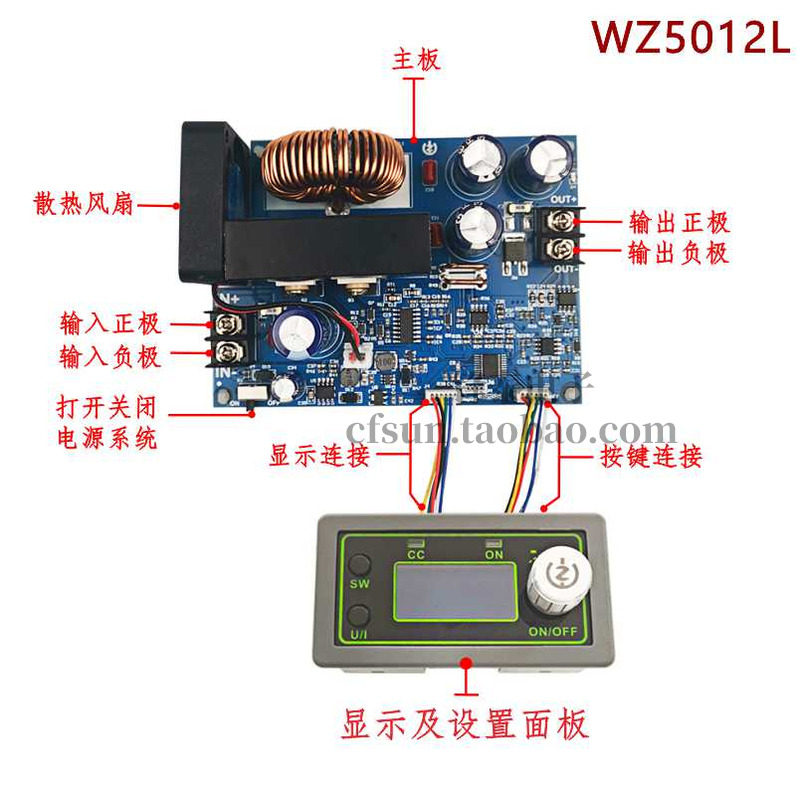

4, Описание интерфейса

5.Инструкции:

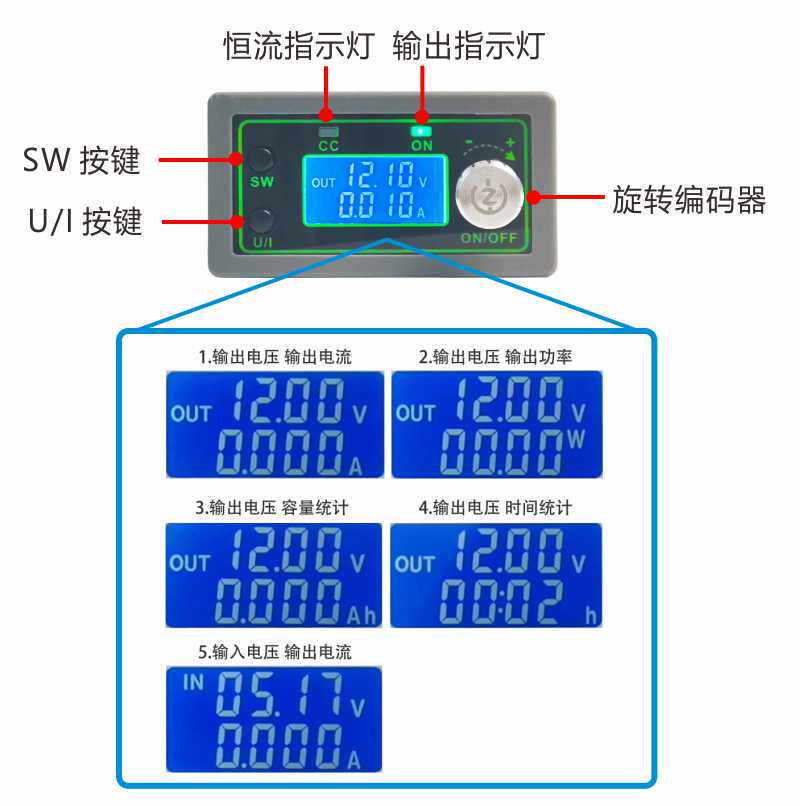

5.1.  Переключить параметр отображения——Под нормальным интерфейсом, короткая прессаSW, Переключить дисплей экрана дисплея, содержимое дисплея находится в текущемAвластьWемкостьAhвремяhПереключиться между.НажиматьSWНажатие, переключайте отображение вверх дисплей, содержимое дисплея находится в входном напряженииINВыходное напряжениеOUTПереключиться между.

5.2.   Установить значение выходного напряжения——Нажмите под нормальным интерфейсомU/IДержите интерфейс постоянного тока настройки.Вы можете видеть, что несколько цифр, которые устанавливают значение выходного напряжения, мигают, и вращают энкодер влево и вправо, которые можно отрегулировать.Вы можете выбрать, какое из выходного напряжения может быть выбрано для короткого нажатия ротора.После завершения настройки нажмите короткий нажжение2ВнизU/IКлюч, вернитесь к нормальному интерфейсу.Или остановить операцию10sПосле этого вернитесь к нормальному интерфейсу автоматически.

5.3.   Установите постоянное значение потока(То есть максимальное токовое значение модуля позволяет выходить——Нажмите под нормальным интерфейсомU/IДержите интерфейс постоянного тока настройки.Нажмите сноваU/IСледите за тем, чтобы установить постоянное значение потока, вы можете видеть, что определенное с постоянным значением потока мерцает, вращаясь влево и вправо, что можно отрегулировать.Вы можете выбрать, какое из постоянного значения потока можно выбрать.После завершения настройки нажмите короткий нажжениеU/IКлюч, выйдите из интерфейса постоянного тока напряжения и вернитесь к нормальному интерфейсу.Или остановить операцию10sПосле этого вернитесь к нормальному интерфейсу автоматически.

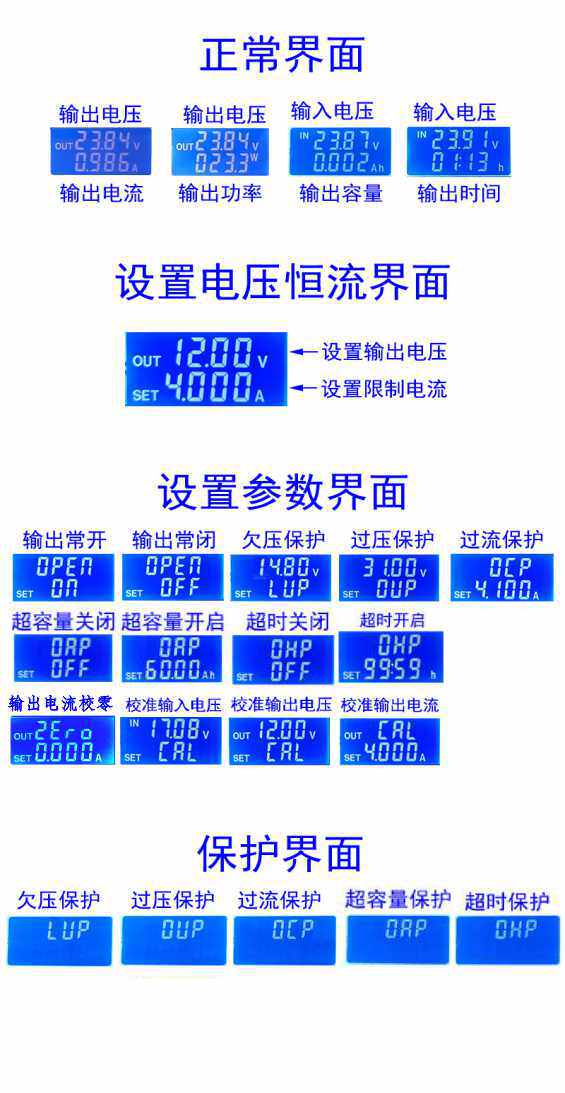

5.4.   Установите модуль справа от питания и включите по умолчанию/Неполноценный——Нажмите под нормальным интерфейсомU/IКлюч входит в интерфейс настройки параметра.Вы можете увидеть дисплейOPEN OFFилиOPEN ON.OPEN OFFПредставитель отключается с вывода по умолчанию,OPEN ONПредставляет мощность в выходном по умолчании.Длинно нажмите вращающийся энкодер, чтобы переключить два состояния.После завершения настройки, длинная нажатиеU/IКлюч, вернитесь к нормальному интерфейсу.

5.5.   Установите статус открытия параметра защиты и порог——Нажмите под нормальным интерфейсомU/IКлюч входит в интерфейс настройки параметра.собакаSWКлючи, пока не параметры защиты, которые вы хотите установить.LUP——Порог защиты;OUP——Над порогом защиты от давления;OCP——Порог защиты от тока;OAP——Порог защиты супер мощности;OHPПорог защиты тайм -аута.Вы можете выбрать, какой из них хочет установить защитный параметр.Длинное нажмите вращающийся энкодер может установить параметр защиты, чтобы открыть или закрыть его (только защита от тайм -аута и защита ультра -мощности можно настроить на открытие/Закрыть, другие параметры защиты включаются по умолчанию.К.Левые и правые вращающиеся энкодеры могут сделать параметры больше и меньше.После завершения настройки, длинная нажатиеU/IКлюч, вернитесь к нормальному интерфейсу.

5.6.   Калибровочный ток напряжения——Нажмите под нормальным интерфейсомU/IКлюч входит в интерфейс настройки параметра.собакаSWНажмите, пока не появится принесениеZeroинтерфейс,ИметьZero+OUT+Aсимвол,Долго нажмите вращающийся энкодер, чтобы завершить ноль школыСущностьсобакаSWкнопка,ПоявлятьсяCALИнтерфейс параметров.ИметьCAL+IN+VСимвол - это интерфейс входного напряжения калибровки;CAL+OUT+VСимвол - это интерфейс выходного напряжения калибровки;CAL+OUT+AСимвол - это интерфейс выходного тока калибровки.Энкодеры левого и правого вращения могут отрегулировать размер параметра,Отрегулируйте значения, измеренные фактическим счетчиком.Регулировка завершена, и долго нажимайте вращающийся энкодер, чтобы подтвердить регулировку. В настоящее время значение параметра не мерцает.НажиматьU/IКлюч, вернитесь к нормальному интерфейсу.

Примечание. Чтобы обеспечить точность калибровки, калибровочного напряжения——12VПриведенное выше напряжение может запустить калибровку; калибровочный ток——1AВышеуказанный ток может начать калибровку.

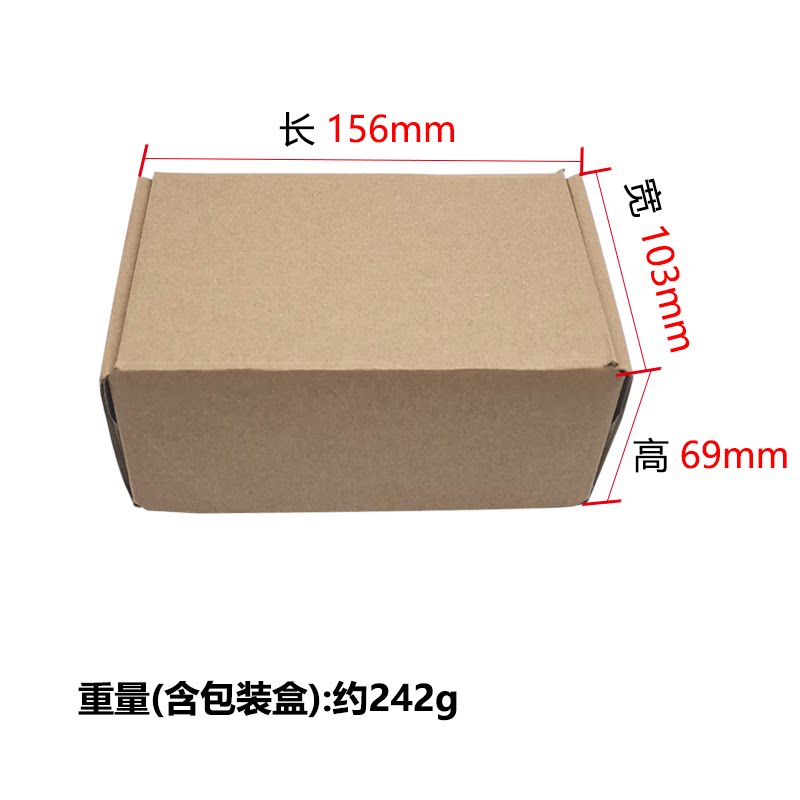

 6.Стиль упаковки

7.Меры предосторожности:

7.1.Вход модуля положительный полюсIN+ОтрицательныйIN-Строго запрещено возвращаться,Ввод модуляIN-Запрещен и выводOUT-Короткое соединение, в противном случаеМодуль может сгореть.

7.2.Пожалуйста, убедитесь, что источник питания питания больше, чем мощность, необходимая для выходной нагрузки!

7.3.этотМодуль является антигипертензивным модулем,Входное напряжение должно быть выше, чем выходное напряжение,И оставить определенную сумму балансаСущностьЕсли вы хотите заполнить выход, входное напряжение требует55VСущность

7.4.Этот модуль серьезно использует высокую лихорадку при высокой мощности, Температура высока,Будьте осторожныПересечениесуществоватьНадолгоПри использовании высокой силы обратите внимание на вентиляцию и рассеяние тепла!

7.5.Модуль имеет функцию ввода напряжения андеррайтинга, по умолчанию5.8VСлева и справа (можно установить), после того, как это значение будет ниже, выход автоматически отключен (обратите внимание, что напряжение в порте модуля ниже, чем недостаток порога защиты напряжения. Когда входной ток относительно большой, не делайте Не обращайте внимания на напряжение входного провода).
