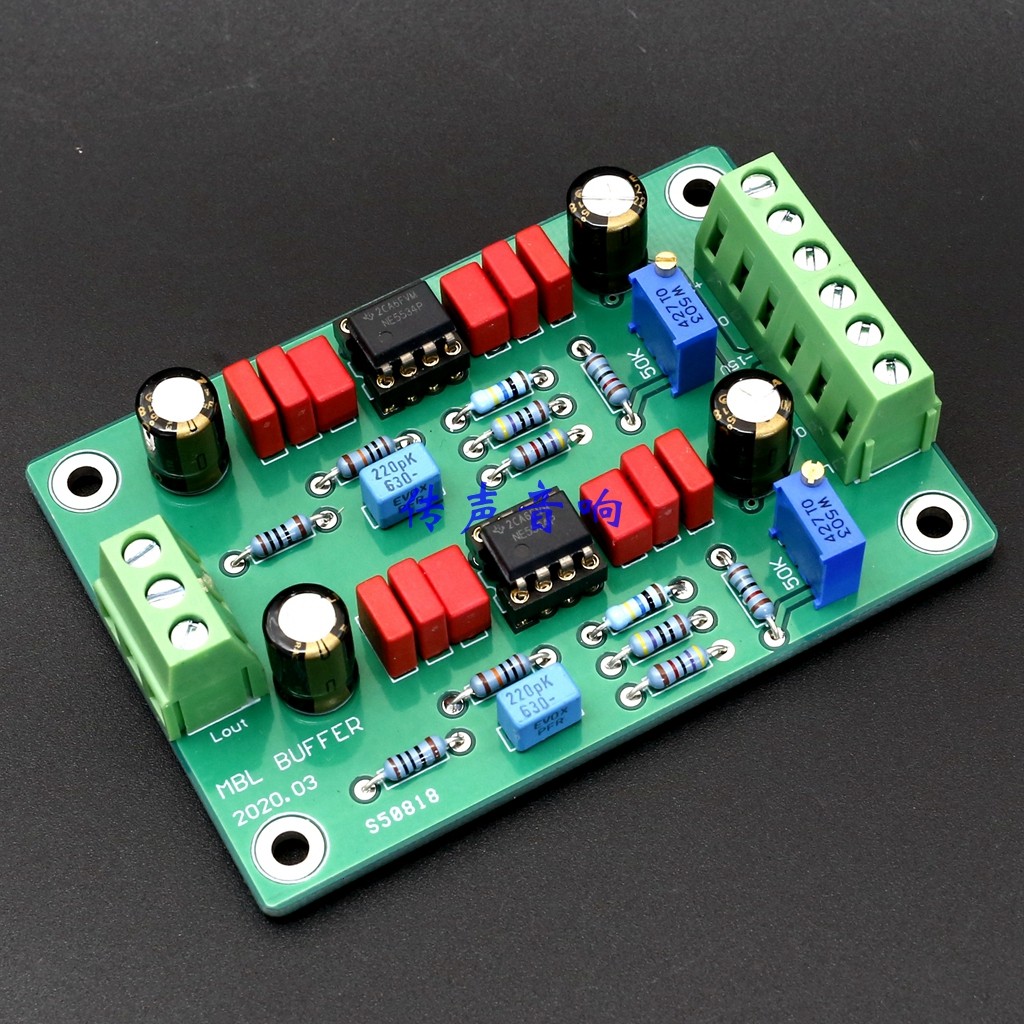

MBL6010D Передний сердечный двойной супер -буфер (с тестом AP)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

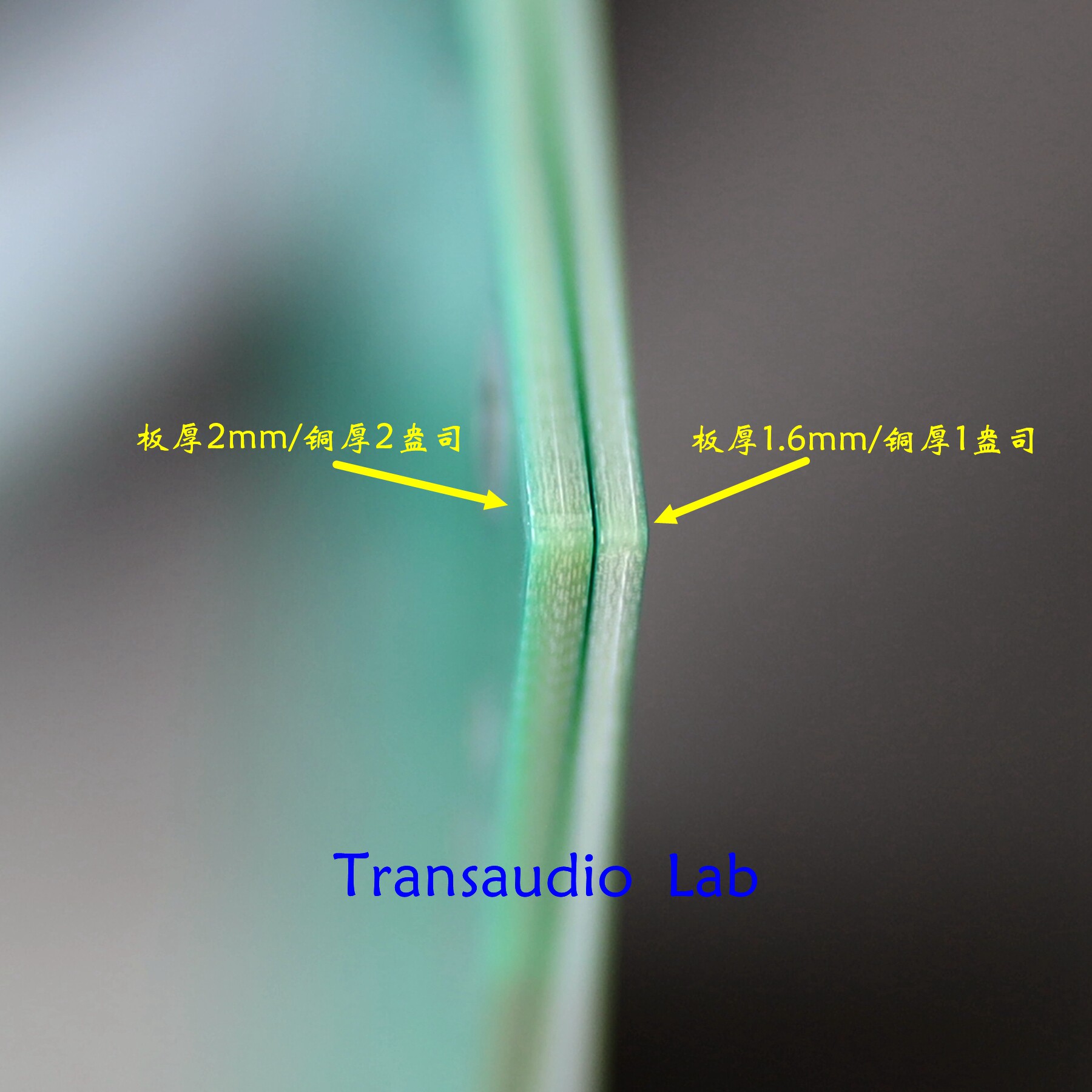

- Толщина пластины 1,6, толщина меди 1 унция, 1 печатная форма
| Классификация цветов: | Толщина пластины 2 меди толщиной 2 унции Пластина Jiantao 1 печатная форма, Используйте Ti NE5534 готово, Толщина пластины 1,6, толщина меди 1 унция, 1 печатная форма |
Продукт процесса
2018 Запущен супербуфер с ядром ОУ
Характеристики линии
Линия буферной линии ядра от передней сцены MBL601D
Действительно супербуферизация: Со сверхнизким уровнем шума, сверхвысоким соотношением сигнал/шум и сверхнизкими искажениями. Фактическое измерение AP смотрите позже.
Сигнал не будет усилен через эту линию Улучшить качество звука
Полный дизайн линии постоянного тока
Установите центральную точку вывода влево и вправо“0”потенциометр
Производственный материал
Все новые компоненты

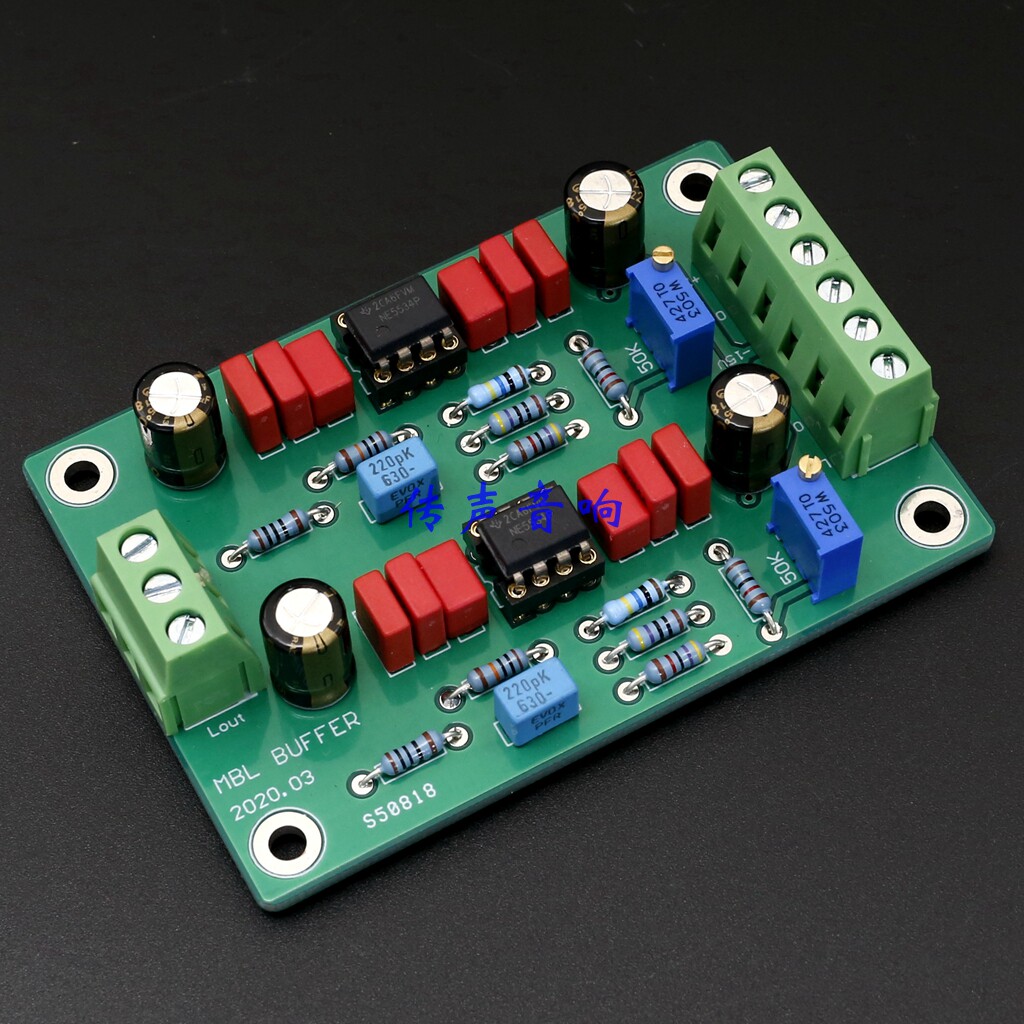

Оригинальная машина использует TI NE5534 Сзади есть фотографии
Panasonic электролиз+вима Комбинация силовой развязки
Аудио резистор КОА
Импортный потенциометр Bangshi
Медные клеммные колодки

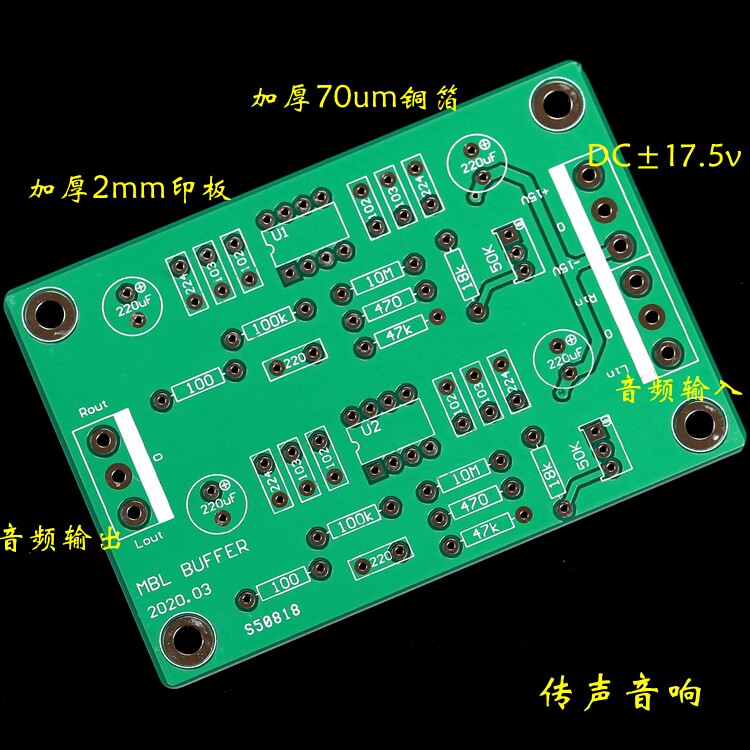

Печатная пластина естьСтроитьДоска аудиофильского уровня 2 мм толщиной 70 мкм медь
Наши готовые платы и готовые машины паяются американской припойной проволокой ALPHA.
Технические характеристики
Напряжение питания:±17.5V
Размер печатной пластины:81.3*55.9mm
Параметры проектирования и испытаний с помощью AP ±Тест источника питания 17,5 В

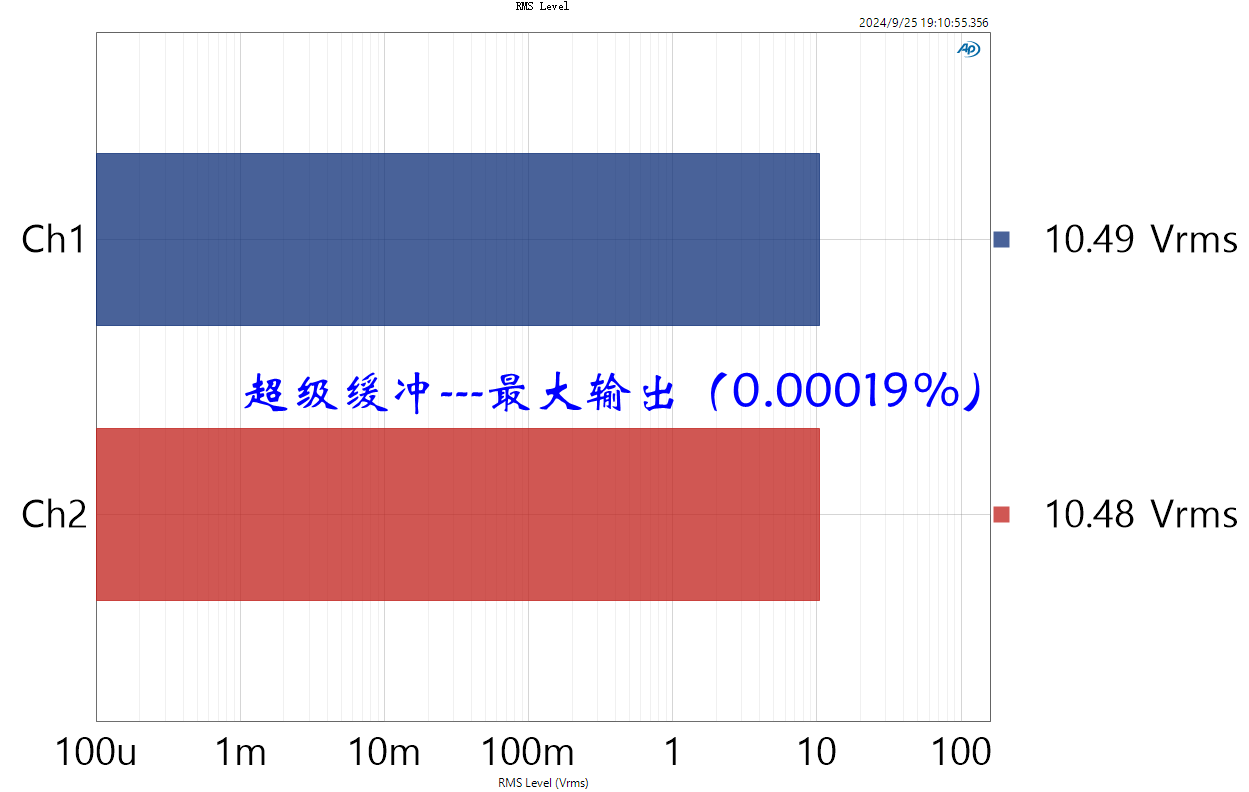

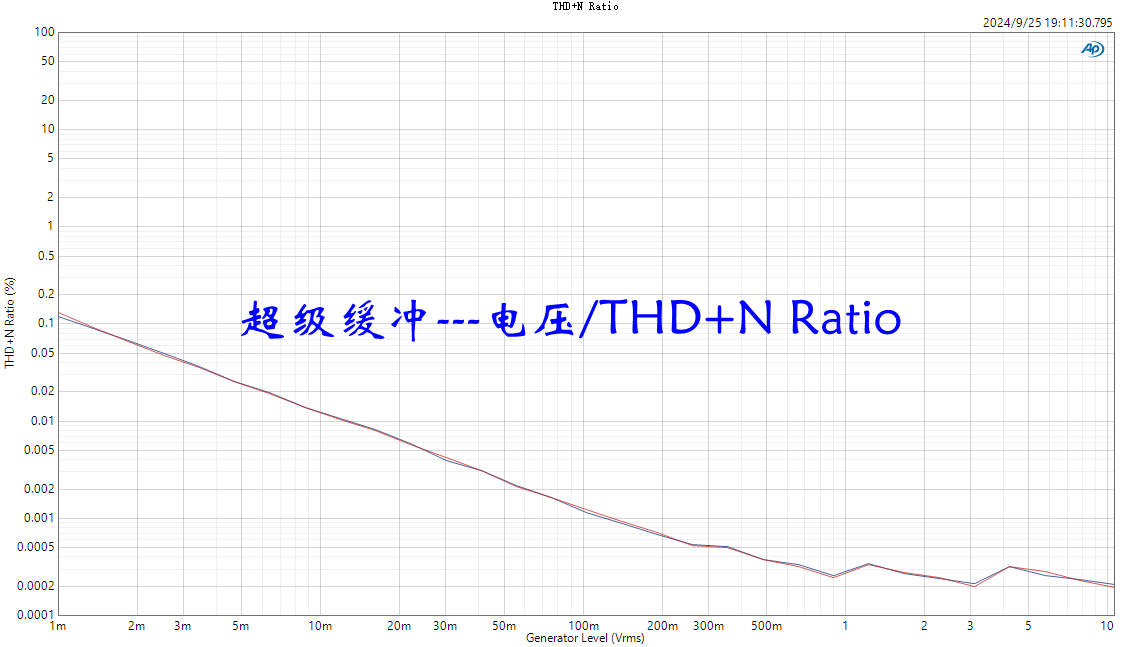

Эффективное выходное значение: 10,49 В (среднеквадратичное значение). В настоящее время THD+N Искажение соотношения 0.00019%

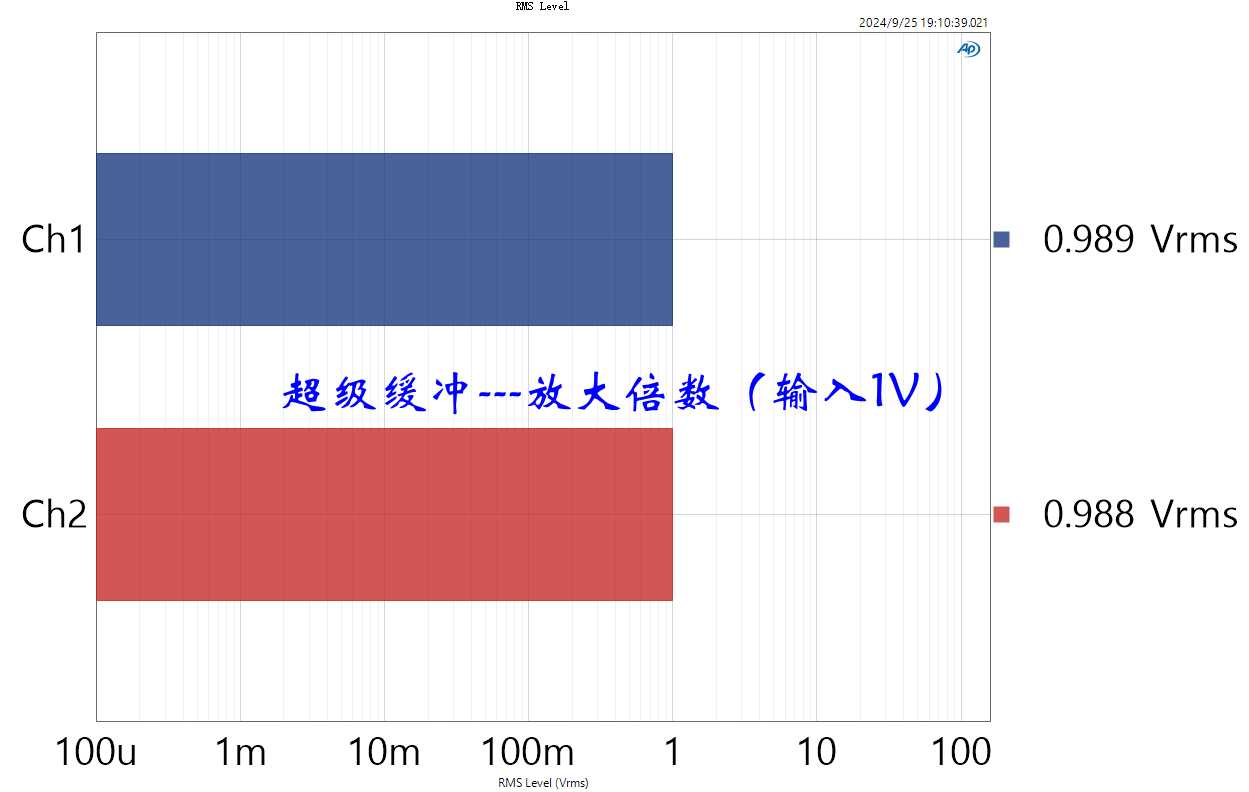

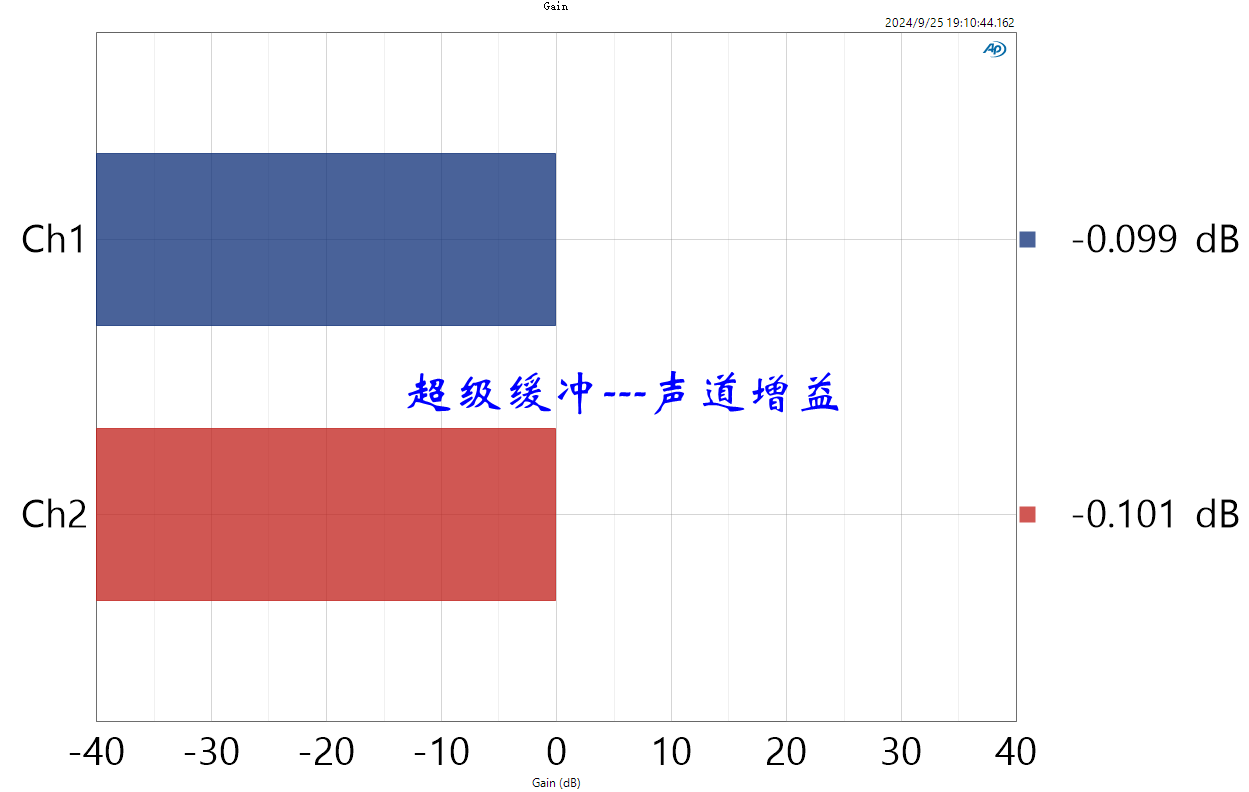

Усиление канала: -0,1 дБ 0,988 раза

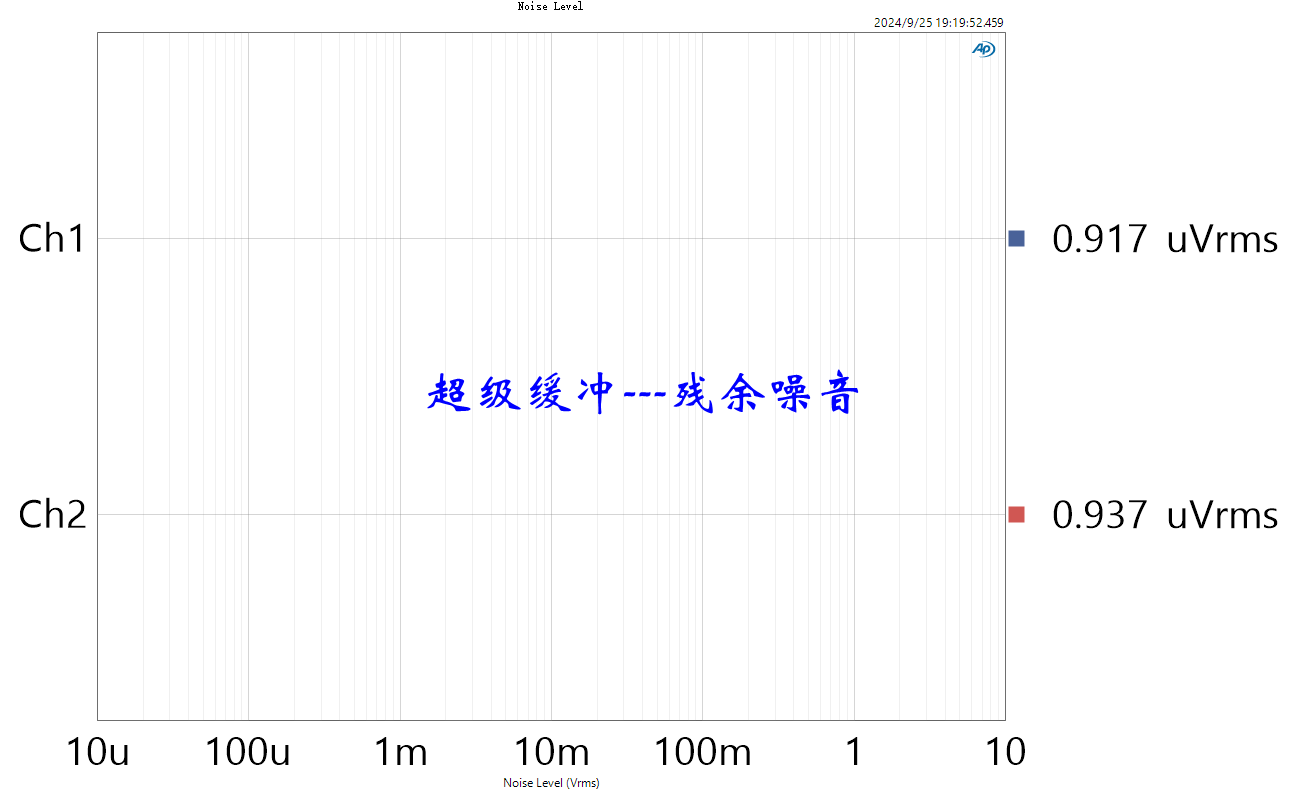

Остаточный шум: 0,917 мкВ невероятный

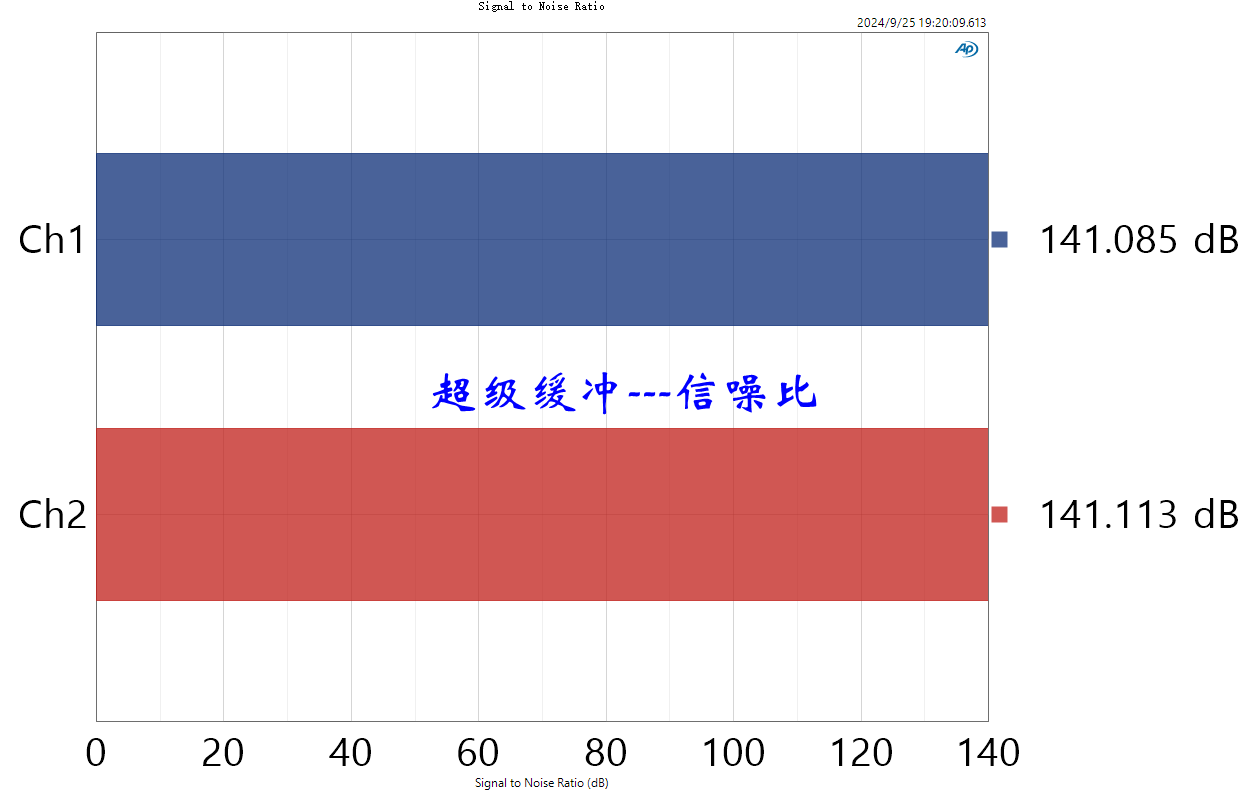

Отношение сигнал/шум: 141,1 дБ невероятный

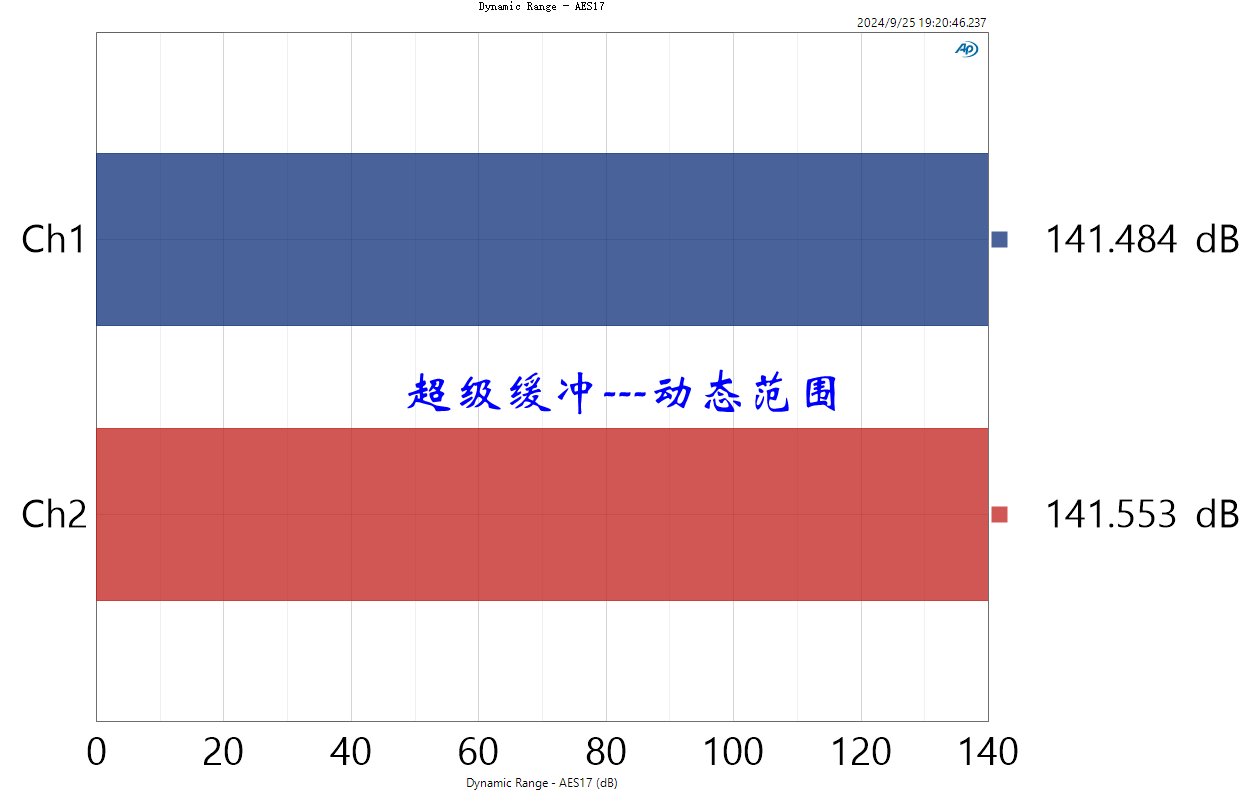

Динамический диапазон: 141,5 дБ невероятный

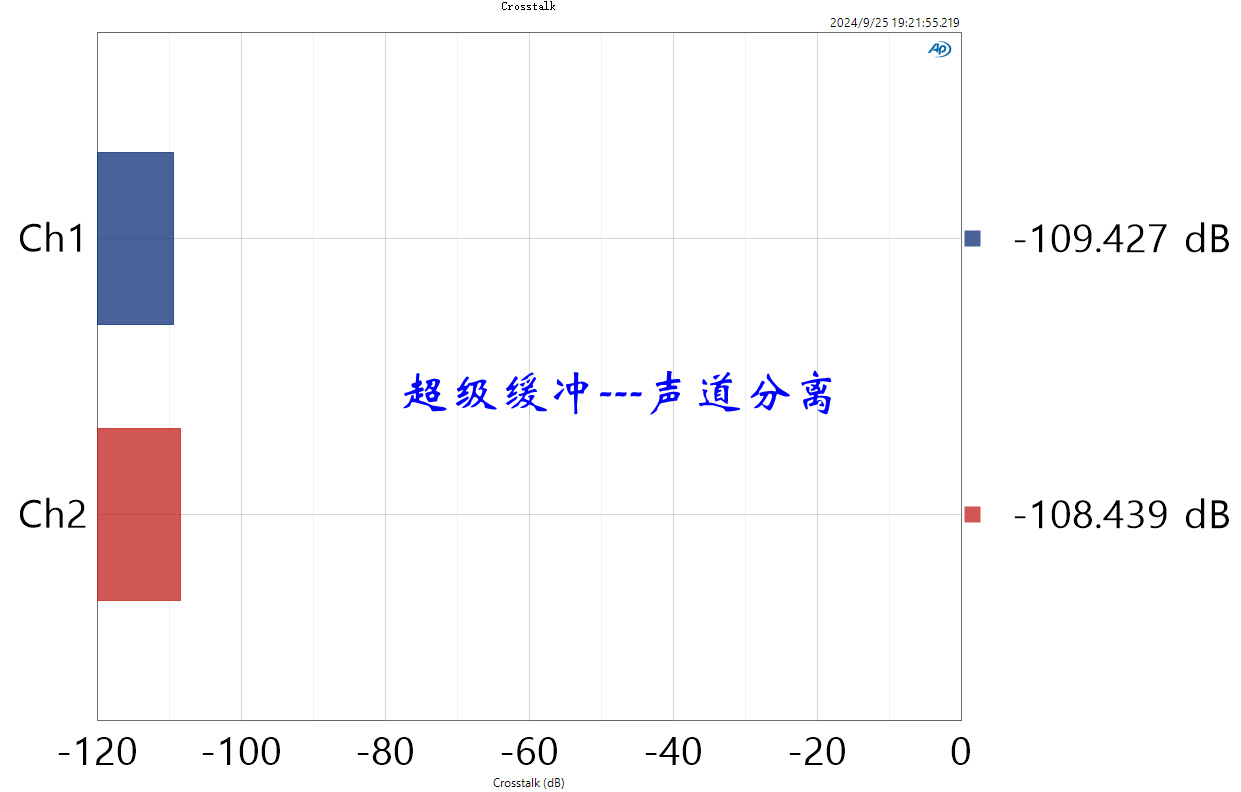

Перекрестные помехи каналов: -109,4 дБ

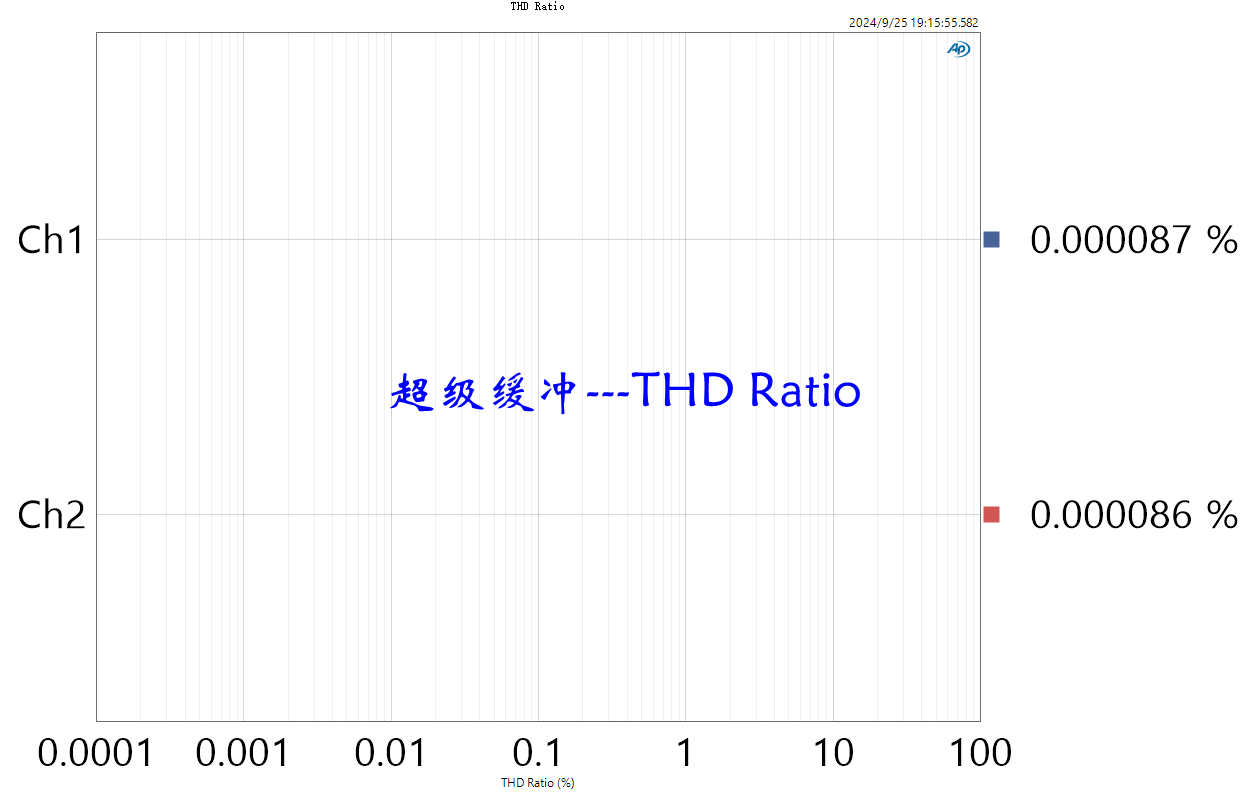

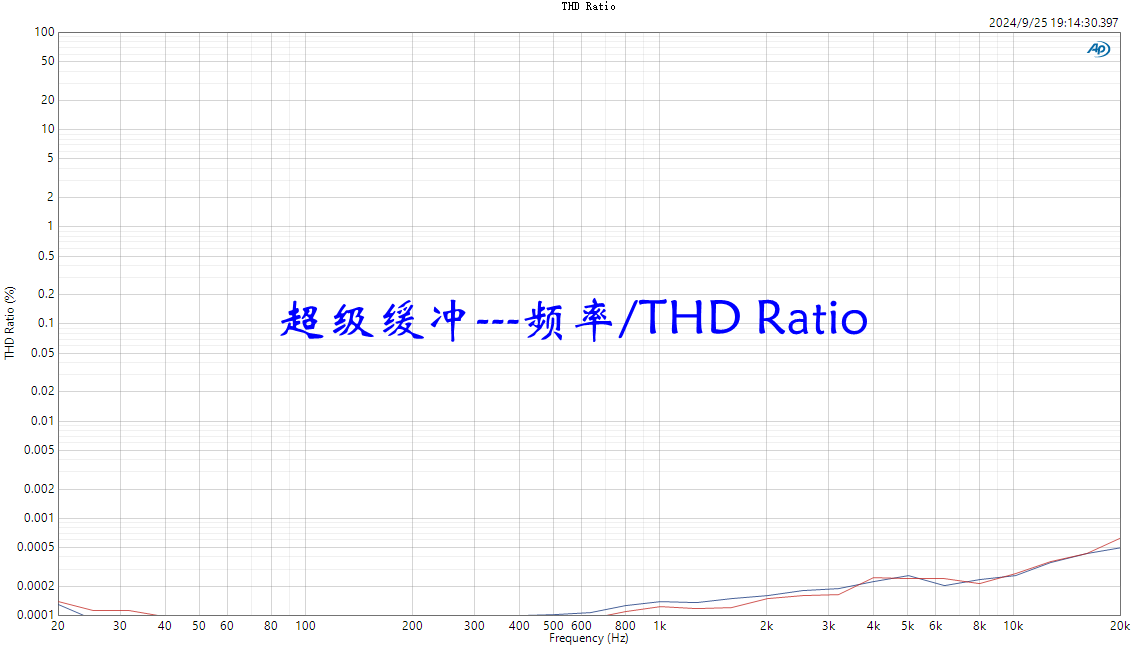

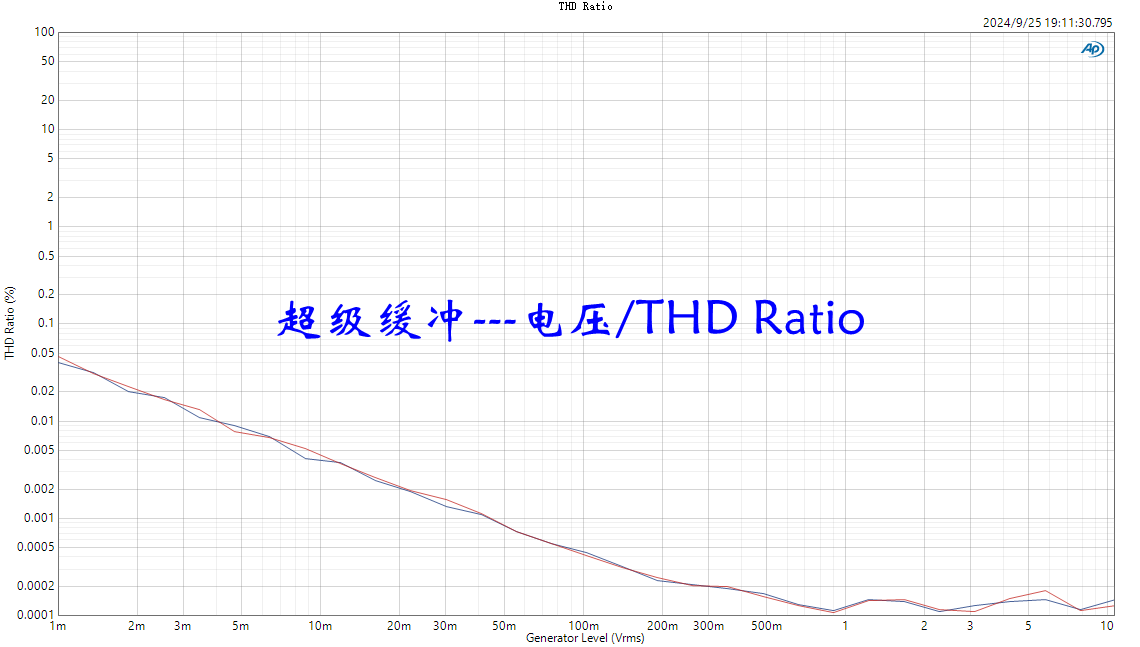

КНИ искажения: 0,000086% невероятный

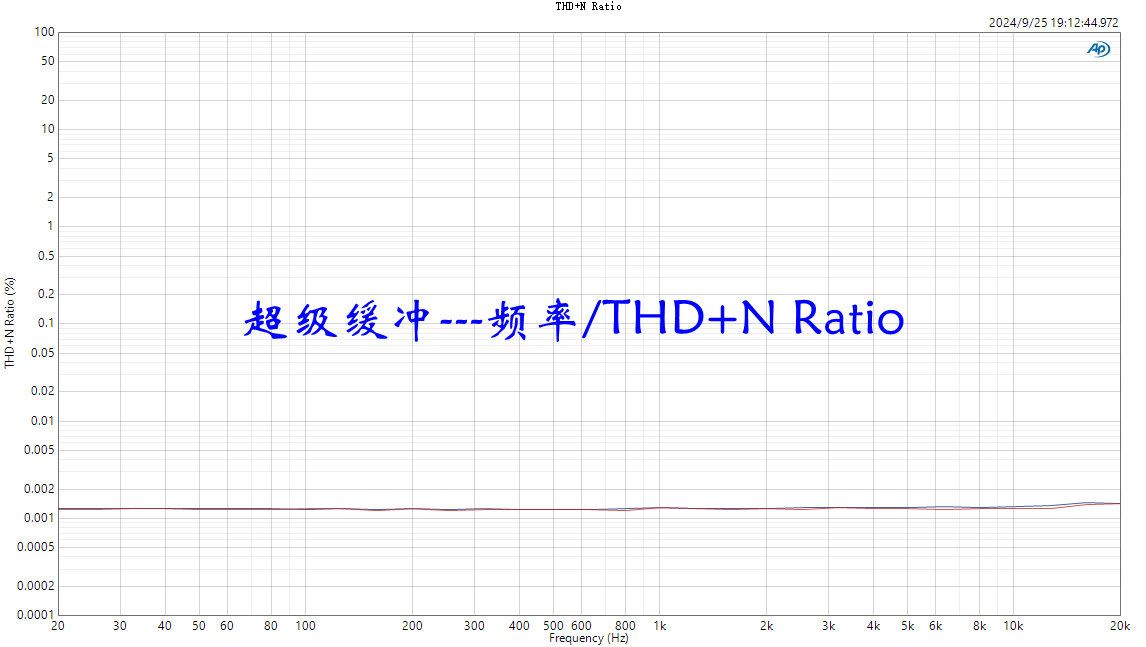

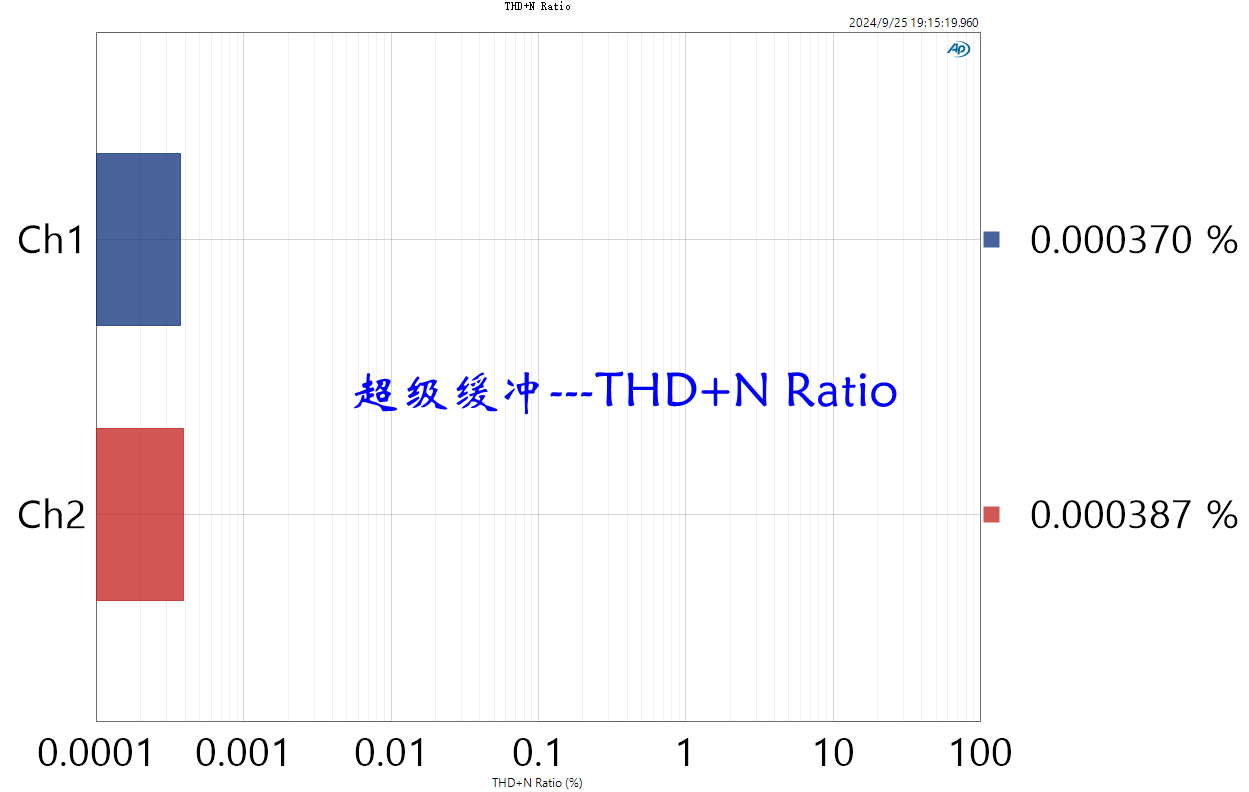

КНИ+Ш искажения: 0,00037%

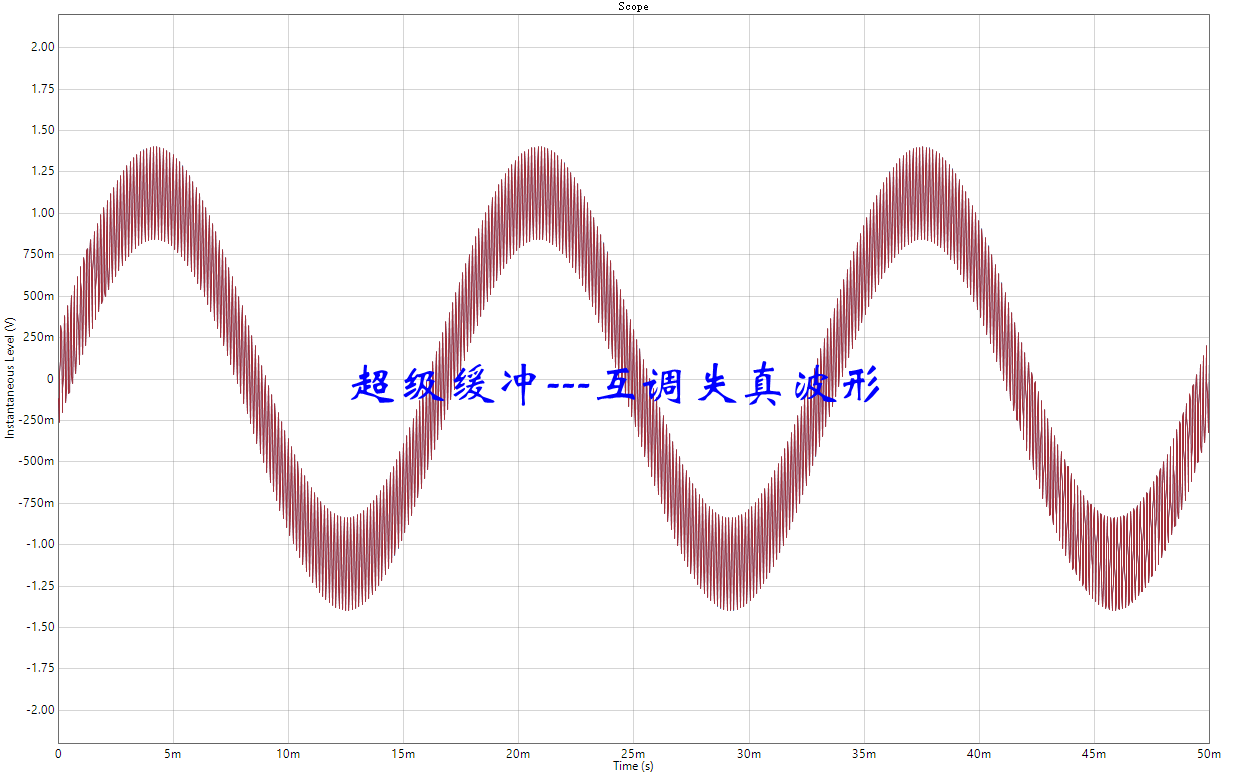

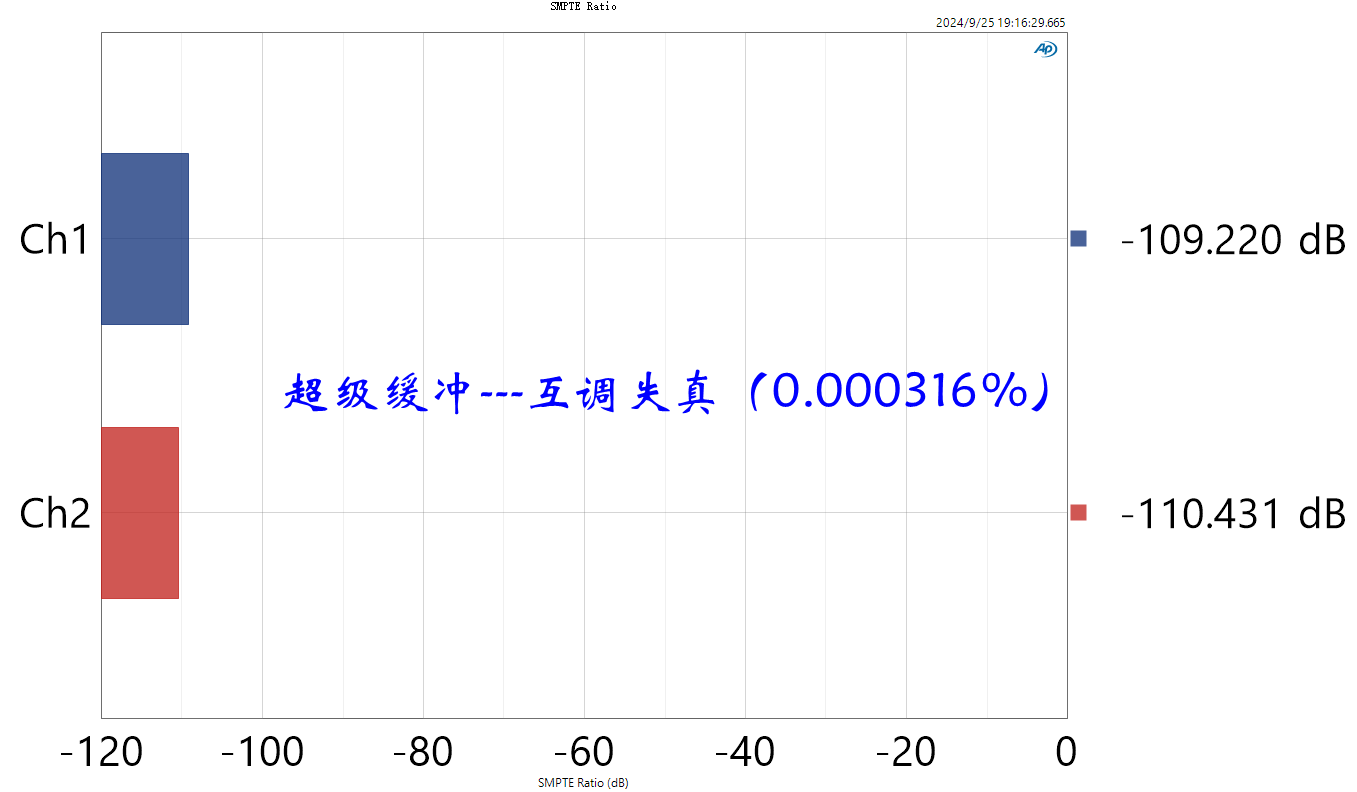

Интермодуляционные искажения: 0,000316%

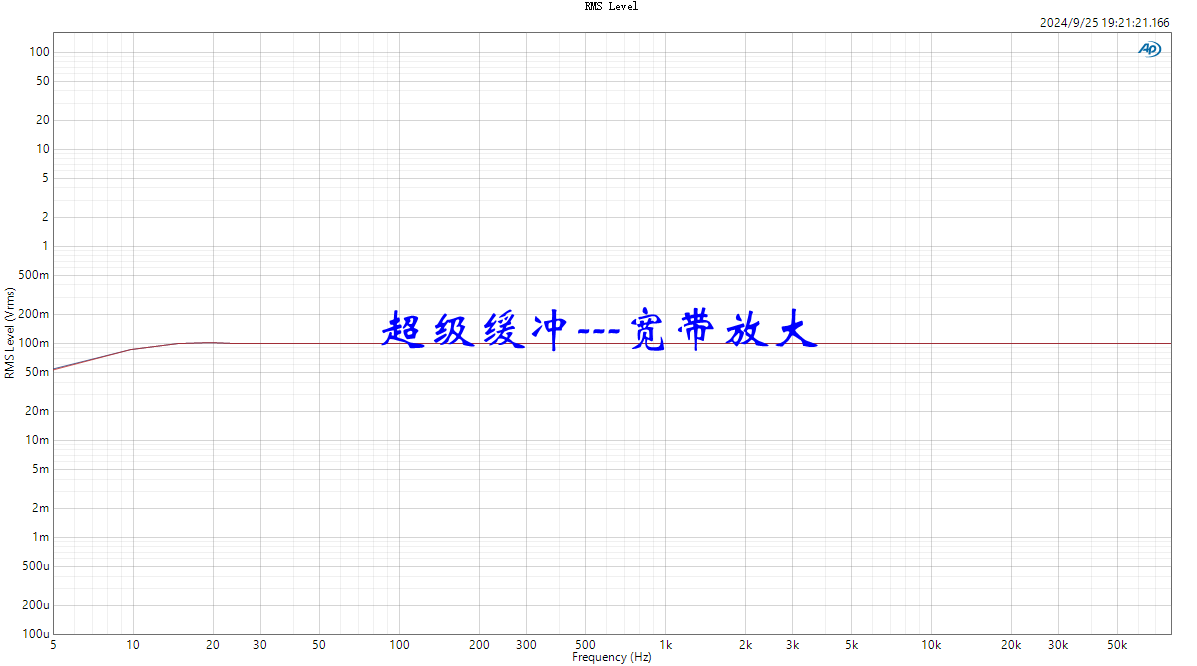

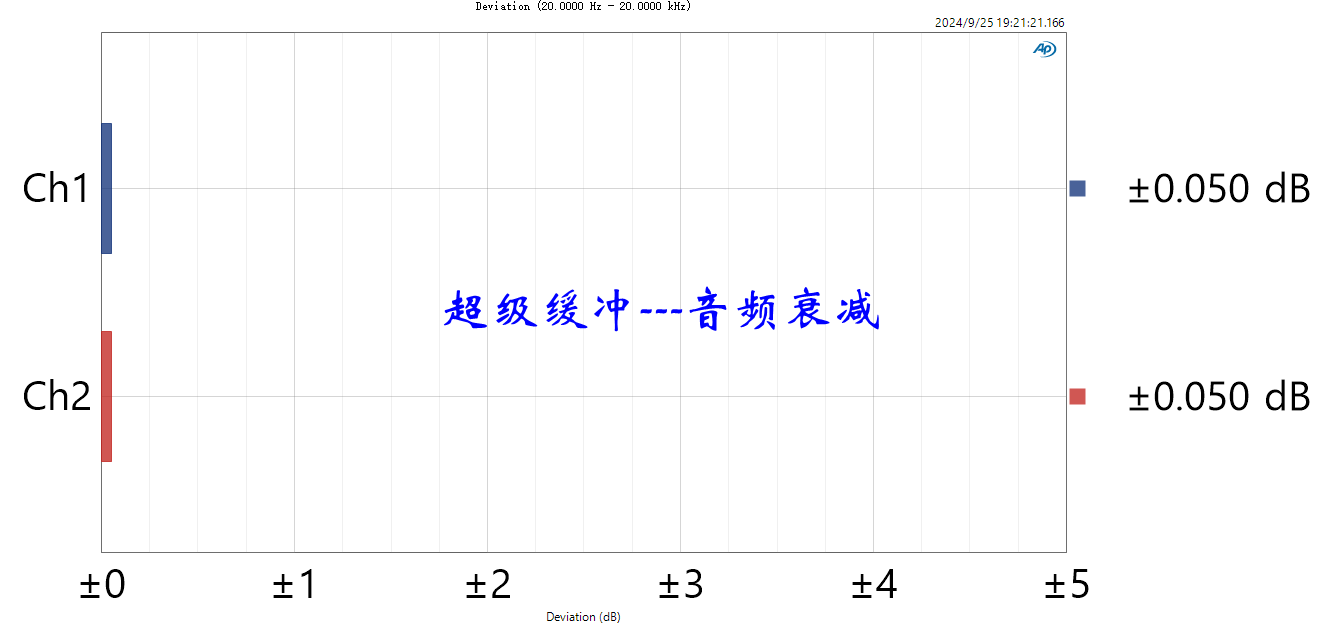

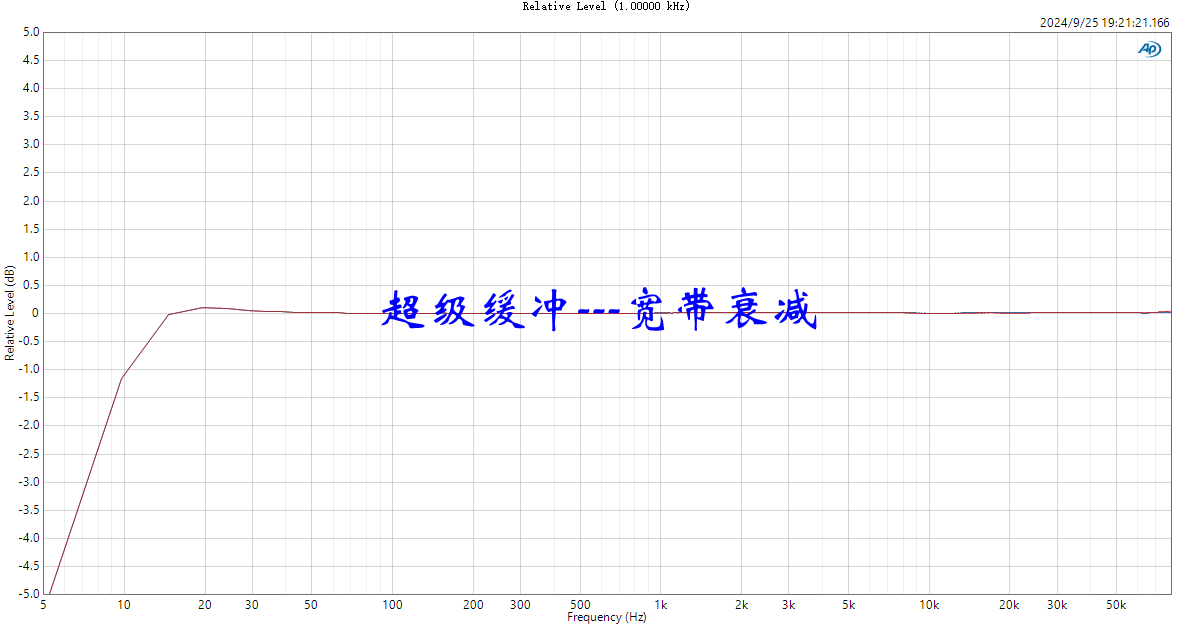

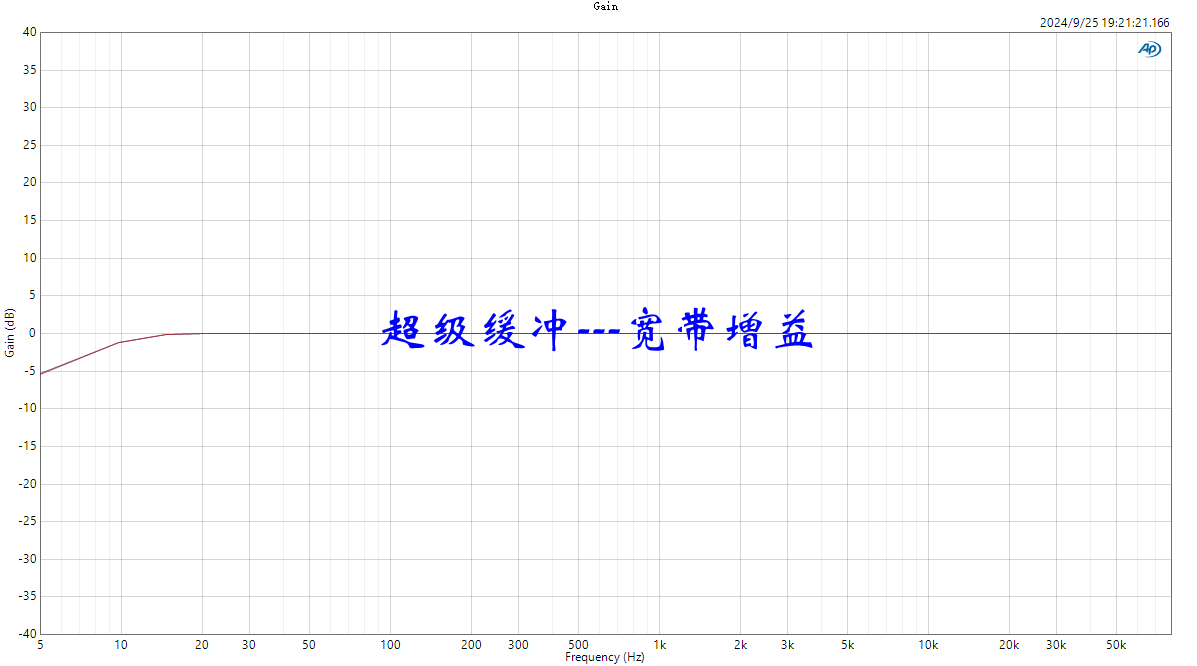

Частая полоса пропускания:±0.037dB 20-20kHz совершенно прямой
Послепродажное обслуживание
Перед отправкой каждой готовой платы необходимо проверить искажение, шум, среднюю точку, увеличение и т. Д., И только после прохождения
Готовая плата не поддерживает 7-дневную пробную версию и может руководствоваться для установки, повторного ремонта и т. Д.
Рекомендуемый источник питания:
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1017901862.21.42946fa1lc1m1L&id=36302383340

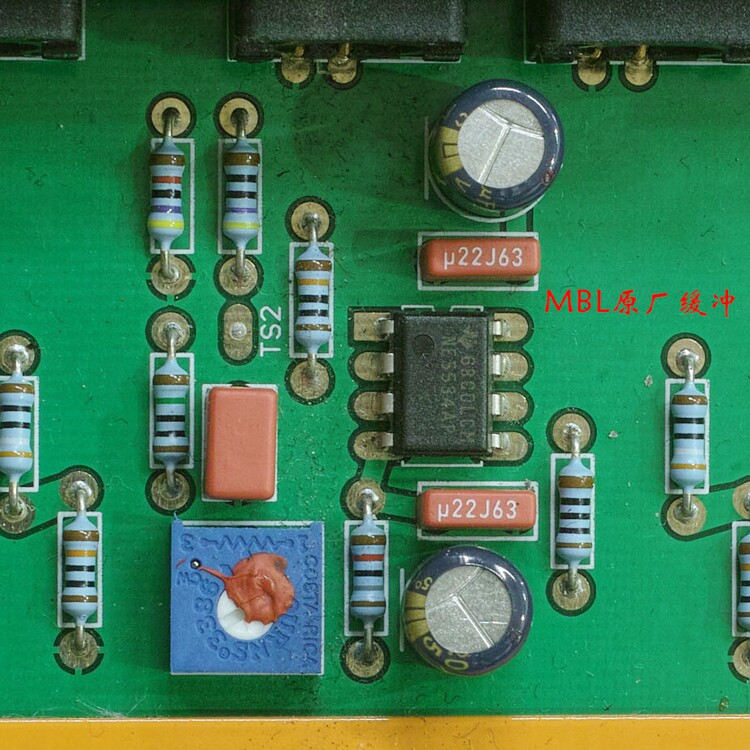

Буферная часть оригинальной машины Используйте ТИ NE5534

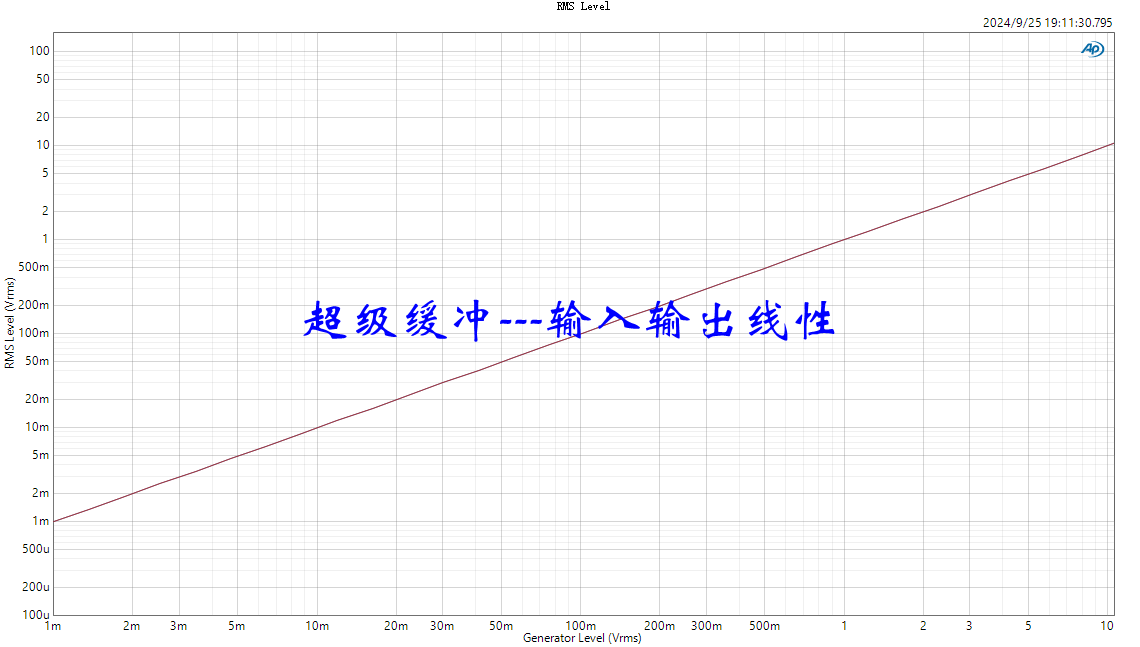

Параметры проектирования и испытаний с помощью AP ±Тест источника питания 17,5 В
