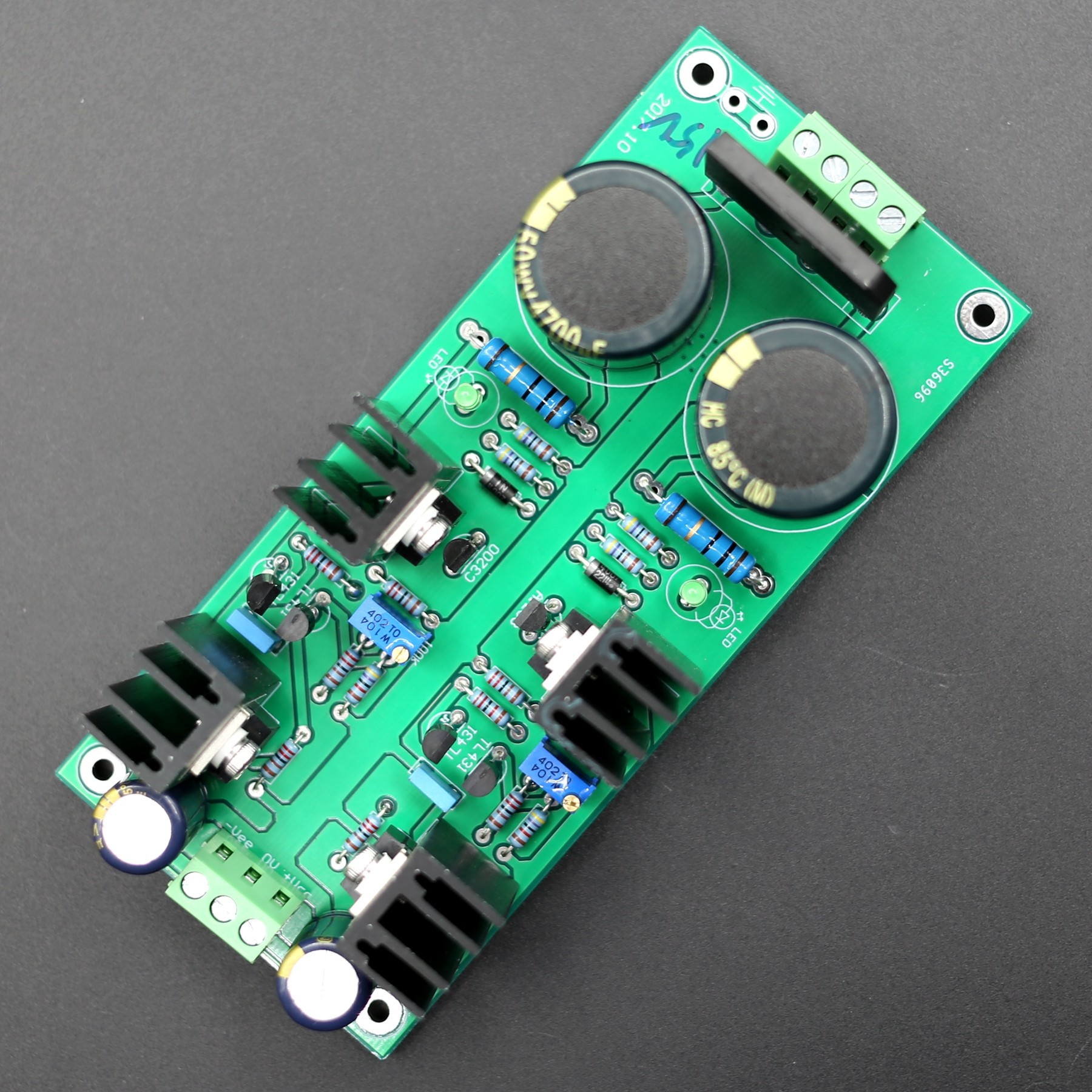

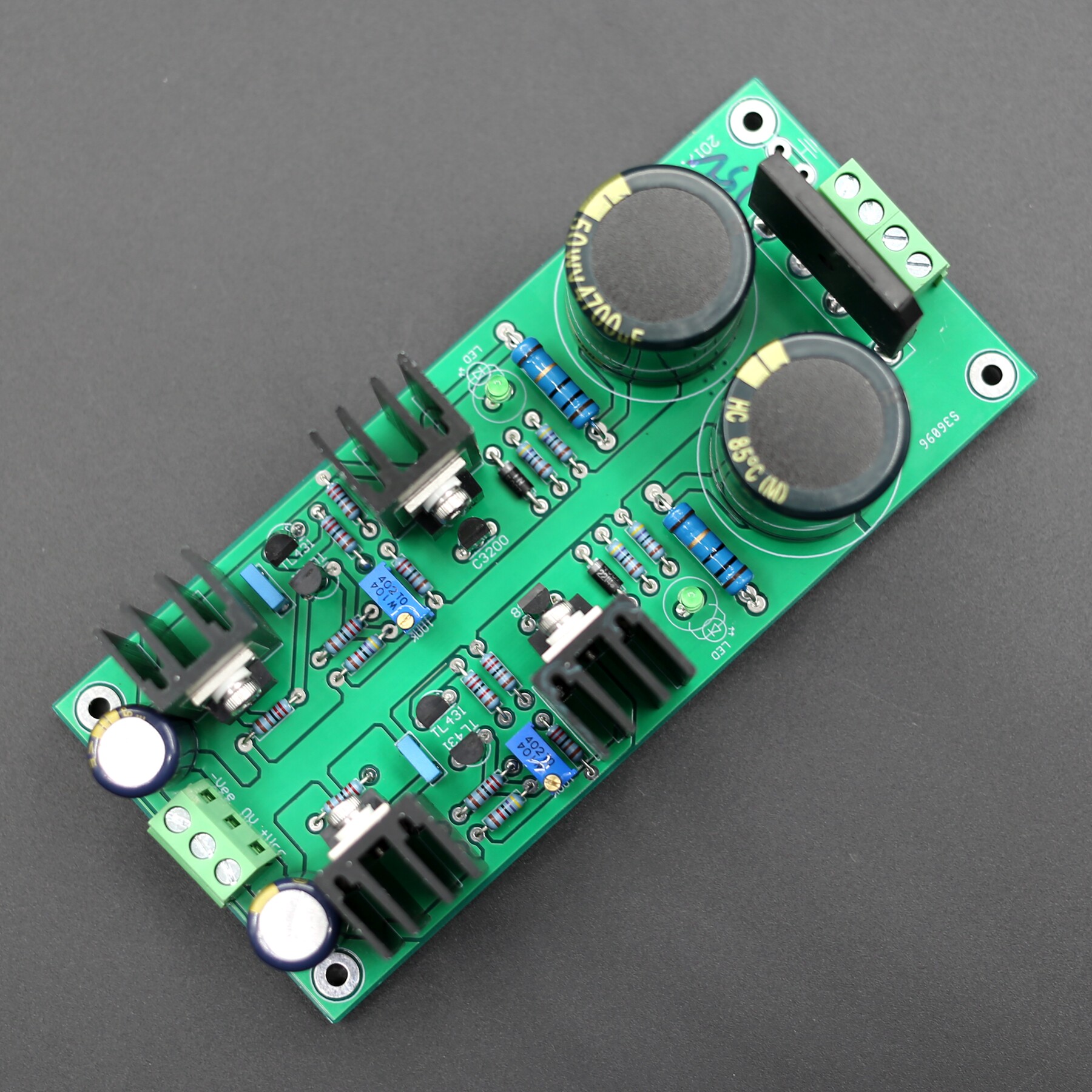

Прецизионная регулируемая силовая плата класса A с низким уровнем шума, модуль параллельного регулируемого источника питания марки TR от ±12 до ±45, регулируемое напряжение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 2 толщина медь 2 унции jiantao board 1 жестяная печатная пластина
- Толщина пластины 1,6, толщина меди 1 унция, 1 луженая печатная форма.
| Цвет: | 2 толщина медь 2 унции jiantao board 1 жестяная печатная пластина, Выход ± 15 В готовый продукт, Выход ± 25 В готовый продукт, Выход ± 35 В готовый продукт, Выход ± 45 В готовый продукт, Выходные другие готовые продукты напряжения, Толщина пластины 1,6, толщина меди 1 унция, 1 луженая печатная форма. |
Функции
Низкая шумовая точность параллельной стабилизации напряжения
Для источника питания напряжения напряжения для уровня входа усилителя и уровня напряжения
Используйте источники низкого шума и точности устойчивости в качестве эталона
Имеет очень маленькое динамическое выходное сопротивление
Большой радиатор, обеспечить стабильную работу
Основные параметры
Эта плата является большим электролитическим использованием
Входное напряжение: контролируется в диапазоне AC15-32 В.
Выходное напряжение: управление в DC±12--±между 45
Максимальный выходной ток: 200 мА
Статический ток: 140 мА;
Используйте 3W22 Euro Resistance на плате, ток воздушной нагрузки, статический ток и выходной ток -70 мА
На плате используется резистор 3W11 Ом, а ток холостого хода, ток покоя и выходной ток составляют 140 мА; и так далее.
Выходной выход
±12 ~±Регулируемый диапазон 45 В, по умолчанию±28 В, по вопросам другого напряжения обращайтесь в Wangwang.
ПРИМЕЧАНИЕ. Для источника питания стабилизации входной постоянный ток должен быть выше, чем выходной DC 5-10V;
Используйте Power Tube King (15032/15033
Размер печатной пластины: 136*60 мм
Послепродажное обслуживание
Готовая плата использует американскую альфа -паяльную сварку
Перед отправкой каждой готовой платы необходимо проверить искажение, шум, среднюю точку, увеличение и т. Д., И только после прохождения
Требования к входному напряжению
Как правило, разность напряжения между входным напряжением должна быть на 6 ~ 10 В выше, чем выходное напряжение.
[Формула расчета: входной AC*1,414-выход DC = 6-10V]
Связь между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора следующая:
Выход:±Когда 5VDC, трансформатор выбирает 2*9VAC
Выход:±Когда 9 В постоянного трансформатора выбирает 2*12VAC
Выход:±Когда 12 В пост, трансформатор выбирает 2*15VAC
Выход:±Когда 15 В пост, трансформатор выбирает 2*18VAC
Выход:±При 18 В постоянного тока трансформатор выбирает 2*20VAC
Выход:±При 24 В постоянного тока трансформатор выбирает 2*25VAC
Выход:±При 30 В пост.
Выход:±При 36 В постоянного тока выберите 2*35VAC в трансформаторе
