Modbus RTU 8-канальный последовательный порт/RS485 модуль реле/изоляция OptoCouple/8 дюймов и 8 выпускной платы управления промышленным управлением
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

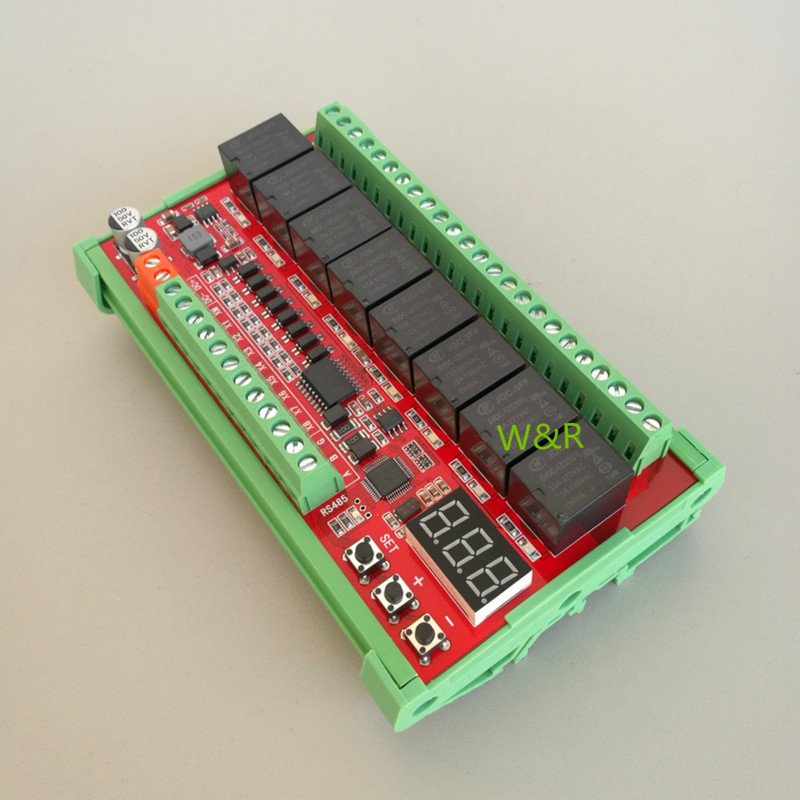

MDB08EКраткое введение
MDB08EСтандартныйMODBUS-RTUФорматRS485протокол связи, с8Изолированный вход,8релейный выход.Приняв стандарты проектирования промышленного уровня, он работает стабильно и надежно.Его можно широко использовать в различных случаях цифрового обнаружения или контроля мощности.
Функции:
1. Широкое напряжение напряжения DC10-35VИсточник питания, с функцией блокировки обратного подключения источника питания, модуль не будет поврежден из-за неправильного подключения источника питания.
2. Модуль обладает8Оптопара изолированный вход,8релейный выход.
3. Входной разъем триггерного сигнала позволяет пользователю выбрать триггер высокого или низкого уровня;
4. Входной триггер имеет четыре дополнительные функции: тишина, следование, переворот и сброс.
5. СтандартныйRS485шина, скорость передачи данных1200приезжать115200Дополнительно между подчиненным адресом1-99необязательно между.
6. всеПараметры можно устанавливать и отображать через цифровую трубку.,параметрЕго можно автоматически сохранить и настройки не потеряются при отключении питания;
7. Модуль имеет зеленый индикатор работы и синий индикатор включения реле.
1: Протокол связи
СтандартныйMODBUS-RTUПротокол,RS485Работа по шине, модуль поддерживает следующие4Стандартные инструкции класса.
1.Хост-катушка чтенияинструкция,
Например, прочитать один раз8Команда статуса круга маршрута:01 01 0000 0008 3DCC
2.Хост считывает дискретный вводинструкция,
Например, прочитать один раз8Инструкция по входу канала:01 02 0000 0008 79CC
3.Хост пишет одну катушкуинструкция,
нравиться:0№ реле(K1)Включенные команды:01 05 0000 FF00 8C3A
7№ реле(K8)Закрыть команду:01 05 0007 0000 7C0B
4.Хост записывает несколько катушекинструкция,
Например: назначен один разK1,K2,K7,K8Реле цепи замкнуто, а другие реле отключены. Инструкции следующие:
01 0F 0000 0008 01 C3 BEC4
Например: чтобы указать, что все реле должны быть отключены одновременно, команда выглядит следующим образом:
01 0F 0000 0008 01 00 FE95
2: Инструкции по настройке
Всего имеется три параметра, которые можно настроить с помощью цифровых трубок и кнопок на плате. После завершения настроек параметры автоматически сохраняются и данные не будут потеряны при отключении питания.
1.С машиныID: 01-99Необязательный; по умолчанию01
2.ОбщениеBPS:1200,2400,4800,9600,19200,38400,57600,115200Выбрать; По умолчанию9600
3.Дополнительные возможности: опционально1: Тишина,2:следовать,3: перевернуть 4:Сброс, всего четыре режима, по умолчанию1
Третье: Электрические параметры
Рабочее напряжение: DC10V-35V
Помещенная мощность: статическая мощность (когда реле не вдыхается) меньше, чем0.3W, выключить отображение менее чем0.1W
Динамическая мощность (когда все реле замкнуты) меньше3.5W
Рабочая температура: рекомендуется-30℃—60℃
Нагрузка емкость: реле часто начинает емкость нагрузки на рот: DC0-30V/10A, запустить0-250V/10A
Rept Electric постоянная портальная нагрузка емкость: DC0-28V/10A, запустить0-125V/10A
Четвертое: интерфейс модуля
Напряжение модуля/Входной разъем сигнала: Да14Интерфейс проволоки, все интерфейсы имеют клеммы проводов, что удобно для использования пользователями
1,DC+: DC Power Power Pole Pole
2,DC-: DC Power отрицательный электрод
3,XM: Общая клемма входного сигнала фотоэлектрической изоляции.
4,X1-X8:Интерфейс обнаружения входного сигнала
5,G:RS485Шина заземлена, обычно не подключена
6,B:RS485автобусBпорт
7,A:RS485автобусAпорт
Примечание. Интерфейс обнаружения входного сигнала может быть активным как высокого, так и низкого уровня. Пользователь можетXMвыбор порта, еслиXMПитания отрицательный,X1-X4Оно эффективно на высоком уровне, еслиXMИсточник питания положительный,X1-X4Это действительно для низкого уровня!
Релейный выход нагрузки: да24Интерфейс проволоки, все интерфейсы имеют клеммы проводов
1,NO1-NO8 : Реле часто включает интерфейс.COMкороткое замыкание
2,COM1-COM8: Relay Public Interface
3,NC1-NC8 : Реле, обычно закрытый интерфейс, до того, как реле вдыхаетсяCOMКороткое соединение, пари после всасывания
Пять: размер модуля
Габаритные размеры:141mm*90mm*43mm(длинный*Ширина*Высота, включая монтажную базу)
