Маршрут 16 Промежуточный реле модуль/ПЛК ЭКСПЕРТИНА/ПЕРЕДАЧИ/РАВКИ/Высокий или низкий триггер 5/12/24 В/Необязательно
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DC 12V
- DC 24V
- DC 5V
| Рабочее напряжение: | DC 5V, DC 12V, DC 24V |

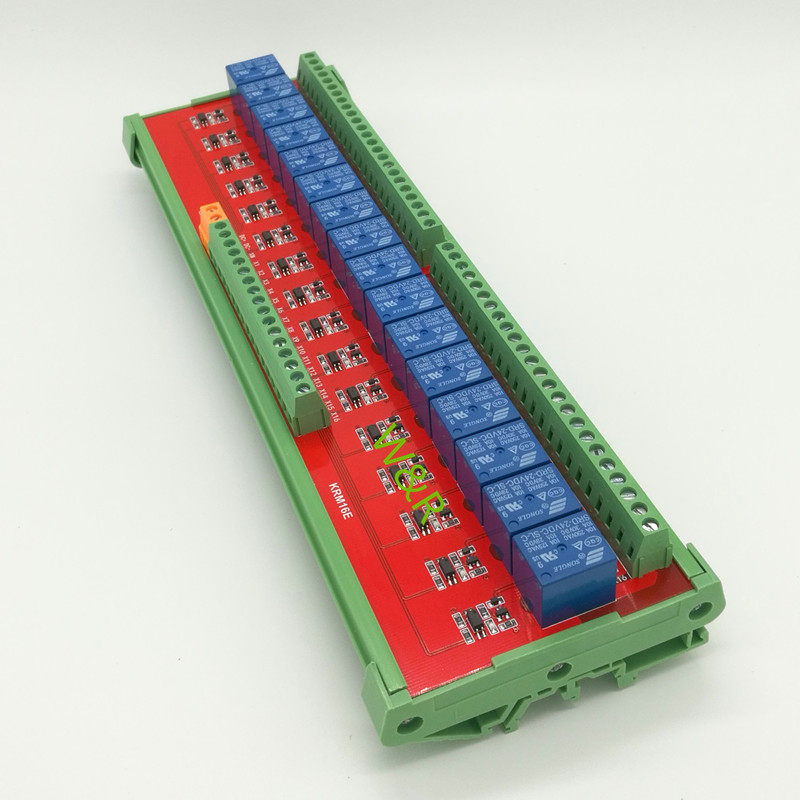

KRM16EОбъяснение модуля управления реле изоляции
Изоляция16Модуль электрического управления Lu Ji,МожетвыбиратьВысокий уровеньилиНизкий уровеньСигнальный триггер,Только3mAтриггерТекущийВы можете управлять контрольной способностью как10A всасывание реле, добыча модулейИспользуйте подлинную высококачественную силовую реле,высокое качествоНебольшой пакет OptoCoupler,Высокая мощность высокого напряжения транзистор, красный и синий индикатор сигнала, индикатор сигнала,ПромышленностьДвусторонняя плата печатных плат, комплексная планировка и стабильная производительность, могут широко использоваться в различных случаях управления мощностью.
ОПИСАНИЕ ОДИН МОДУЛ
1. Добавьте функцию анти-обратного подключения питания и подключите обратный источник питания, чтобы избежать повреждения модуля;Отказоустойчивый дизайн,Линия управления сломана, а реле не будет работать;
2. Поддерживает несколько методов запуска:Датчик PNP или NPN, положительный или отрицательный электрод питания, сигнал переключения, ПЛК или микроконтроллер. Предметы
3. Используйте высококачественную стандартную направляющую железнодорожную базу.Очень подходит для установки на месте;
4, Модуль принимает подлинные высококачественные реле и обычно открыт.пикНагрузка: AC 250V/10A, DC 30V/10A;
5,использоватьвысокое качествоДвунаправленный изолированный Optocoupler, Сильная антиинтерференциальная способность и стабильная производительность; нужно только касаться тока3магистр
6, Рабочее напряжение модуля доступно в 5 В, 12 В и 24 В;
7, Индикатор мощности (красный),16Индикатор статуса электричества Lu Ji (синий)Предметы
8, Все интерфейсы могут быть непосредственно подключены через клеммы, что очень удобноПредметы
9, Размер модуля:27cm *9m *4См (длинная*ширина*высота)Предметы
Два интерфейса модуля
Конец управления модулем:иметь19Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. DC+: Внешний электрод питания постоянного тока положительный электрод (доступен в модулях 5 В, 12 В и 24 В)
2. DC-: отрицательный электрод внешнего источника питания постоянного тока
3.XM : Оптоэлектронная изоляцияЧип общественная сторона
XM подключен на высокий уровень:X1-X8 с низкой активностью, то есть триггер низкого уровня (NPN)
XM подключен к низкому уровню:X1-x8 очень эффективен, то есть триггер высокого уровня (PNP)
4, х1-X16: Релетриггеринтерфейс
Примечание. Модуль изолированного реле состоит в том, чтобы соответствовать случаям, когда электромагнитная среда является резкой или сигнал относительно высок. Если вы хотите добиться полного эффекта изоляции, источник питания платы пользователя (то есть опорное подключение питания подключено XM) и источник питания источника питания питания модуля реле (DC+/DC-) его следует отличить.
РЕЛАиметь48Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. Нет: реле часто открывает интерфейс, реле высасывает переднюю подвеску и вскоре с Com после всасывания
2. Com: Общественный интерфейс реле
3. NC: реле постоянно закрыт интерфейс, реле является короткометражным перед комбинацией
