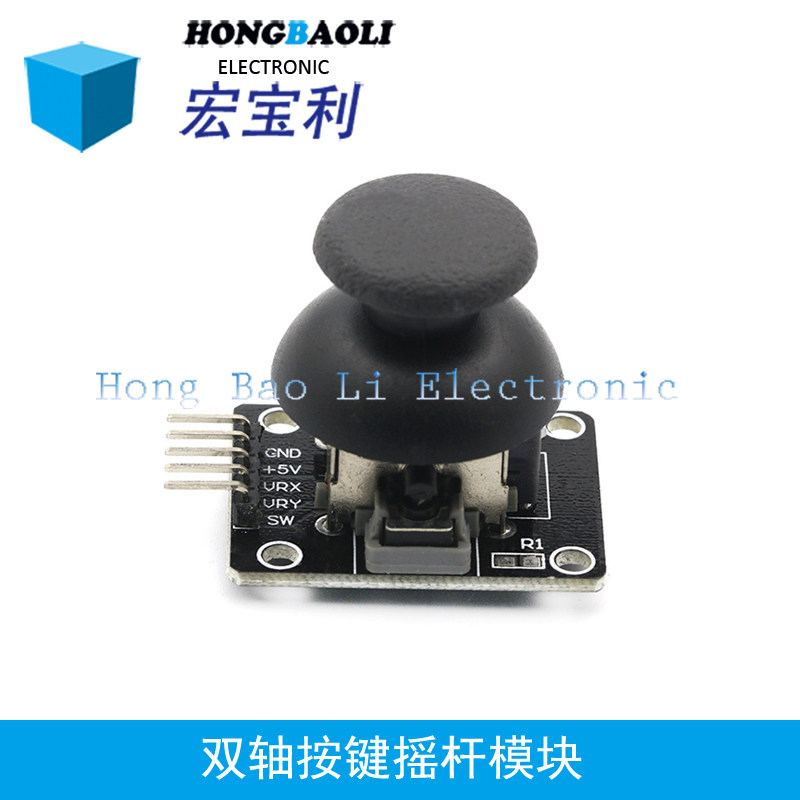

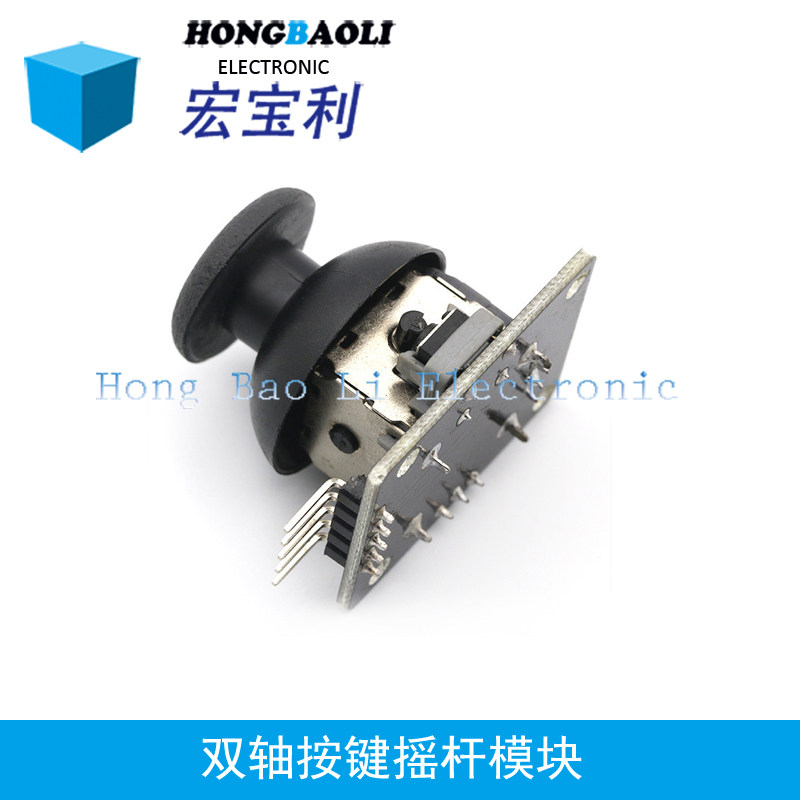

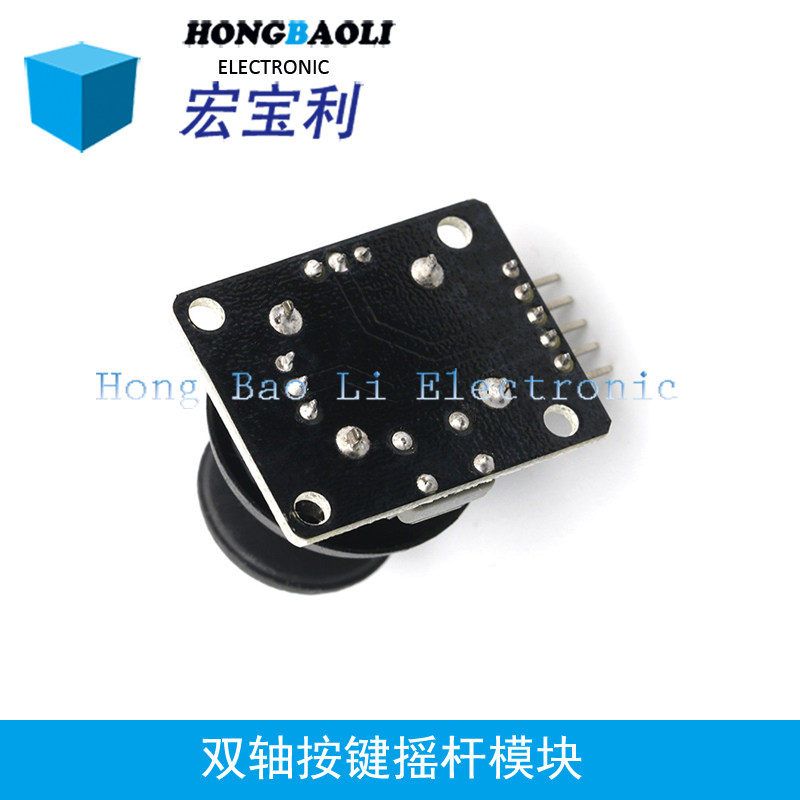

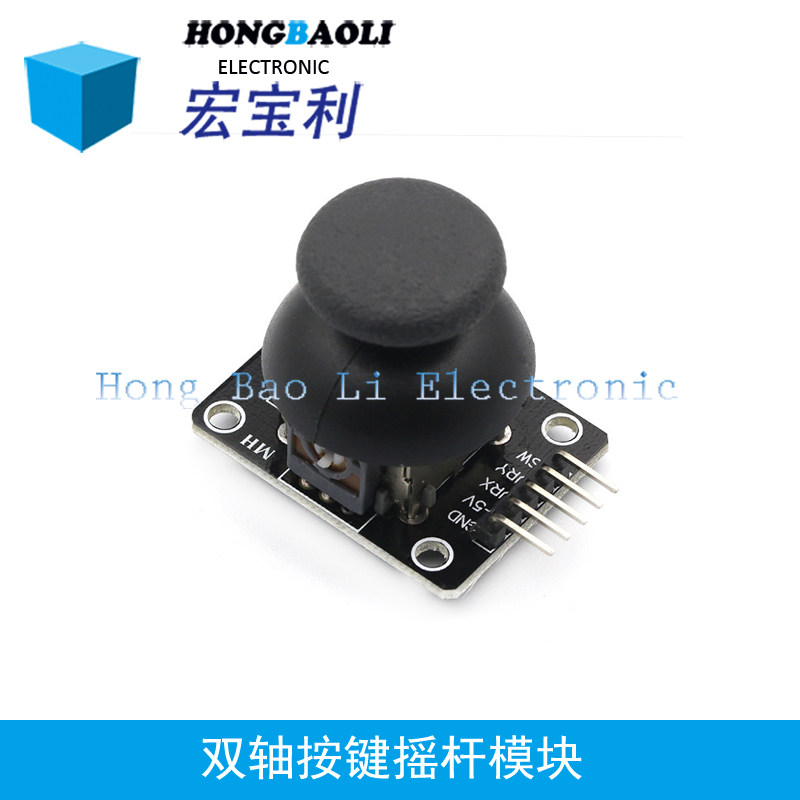

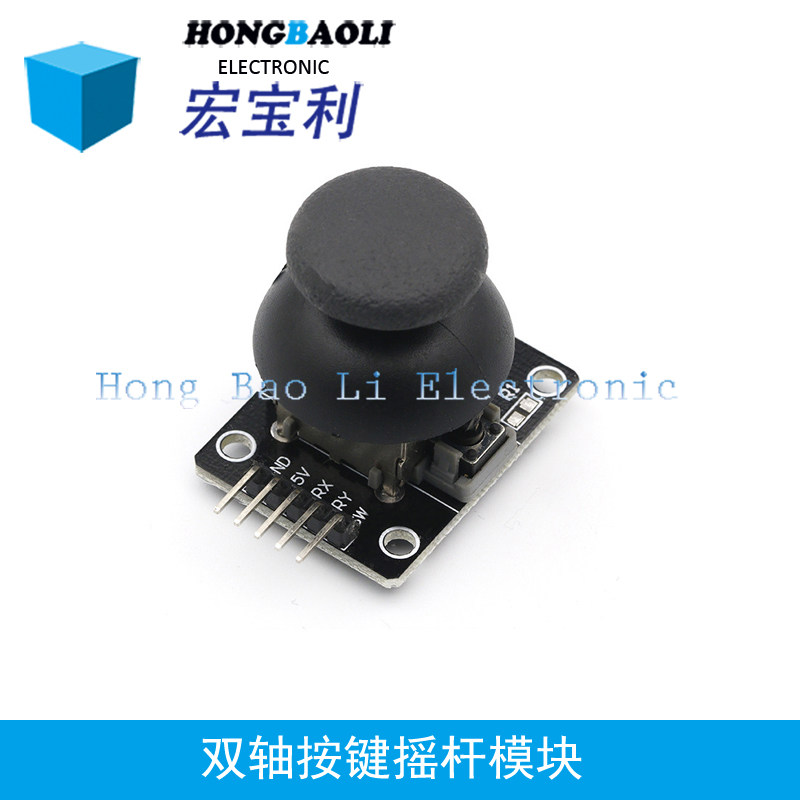

Двойные осевые палочки PS2 игра джойстик управление стержнем датчик джойстик электронные строительные блоки Joystick
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
Скачать информацию: http://pan.baidu.com/s/1bnnncwxt
Размер продукта: 34,0 мм * 26,0 мм * 32,0 мм (длинная x ширина x высота)
Цвет: черный
Вес продукта: 11,0 г (включая упаковку)
Сумка Установка: Одиночная упаковка статической сумки модуля
материал Материал: FR4+электронный компонент
Внедрение продукции:
Модуль датчика двойного датчика ядра из ядра изготовлен из PS2 джойстика потенциометра, который имеет аналоговый выход (x, y) 2 и (z) 1 кнопка цифрового выхода.С помощью платы для удлинения датчика Arduino вы можете сделать интерактивные работы, такие как дистанционное управление.Кроме того, чтобы сделать клиентов более удобно сотрудничать со стандартными интерфейсами, такими как доска расширения Arduino, схемы оси x, y и z в дизайне разделены проектом. Доска расширения до платы расширения. Используйте.
Производительность продукта:
1. Диапазон входного напряжения: DC от 3,3 В до 5 В
2. Выходной сигнал: модуль имеет специальный двухпрочный аналоговый выход и цифровой выходной интерфейс, а выходное значение соответствует двум осе смещению (x, y), соответственно. Тип -сумма моделирования; его тип это количество цифрового переключения.
3. Он может быть запрограммирован через контроллер Arduino, а расширение датчика вставлено для завершения интерактивной работы Creative Demote Control.
4. Крестный рокер представляет собой двухэтажный резистор 10K. С различным направлением джойстика значение сопротивления крана изменяется.Этот модуль использует источник питания 5 В. В исходном состоянии x, y Считайте напряжение около 2,5 В. Когда направление стрелки нажимается, значение напряжения считывания увеличивается с максимумом 5 В; стрелка противоположна направлению и значение напряжения чтения уменьшается. Минимум составляет 0 В.
Используйте учебник:
Прежде чем представить, как его использовать, давайте посмотрим на его принцип работы, который очень полезен для нас, чтобы использовать его. Существует функциональная диаграмма ниже: Фактически, этот модуль является потенциометром, а выход данных измерений X и Y - значение напряжения порта моделирования.На этом рисунке нет вывода данных ZIMI.В целом, это комбинация потенциометра и ключей.Используйте его при Arduino. Мы получаем два моделирования x и y wei, чтобы прочитать их значения, в то время как мы получаем цифровой порт и подключаем к питание и землю.
Программа тестирования:
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //key
void setup () {PIN -режим (joystick_x, input);
pinMode(JoyStick_Y, INPUT);
pinMode(JoyStick_Z, INPUT);
Serial.begin(9600); // 9600 bps }
void loop () {int type, да, в;
Serial.print(x ,DEC); Serial.print(",");
Serial.print(y ,DEC); Serial.print(",");
Serial.println(z ,DEC);
