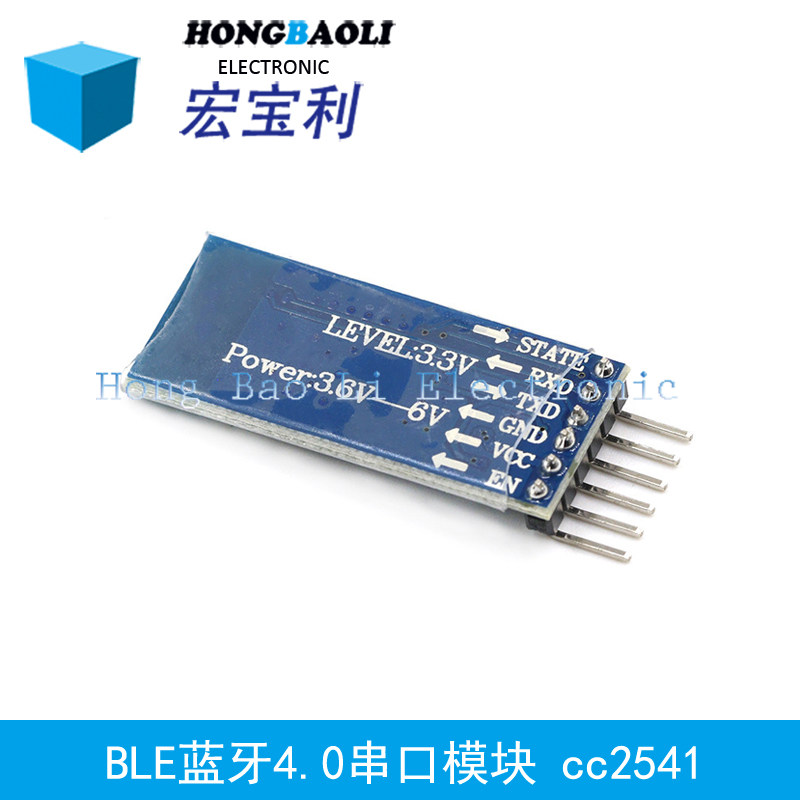

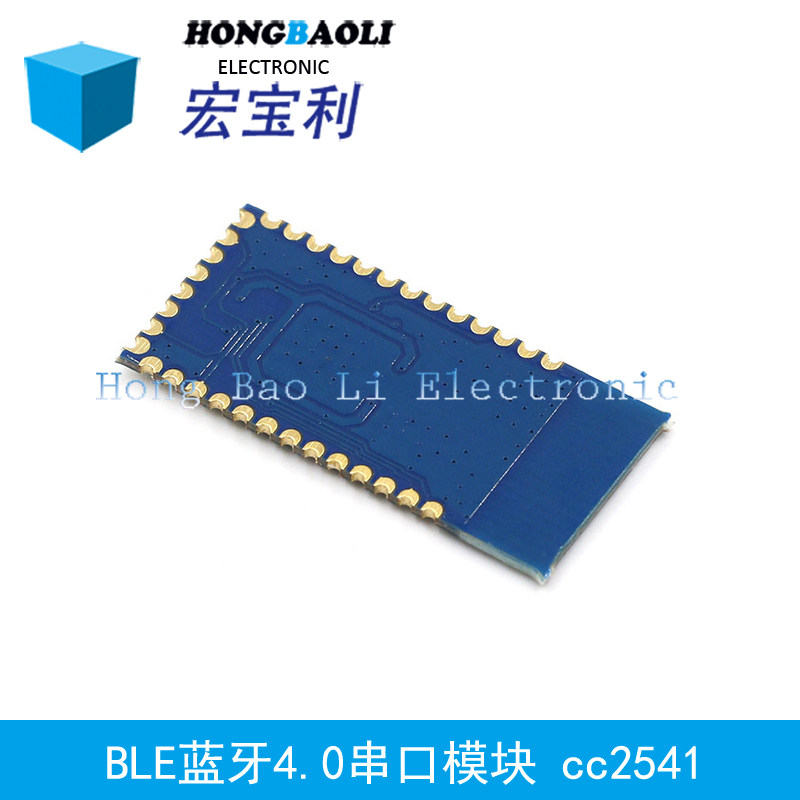

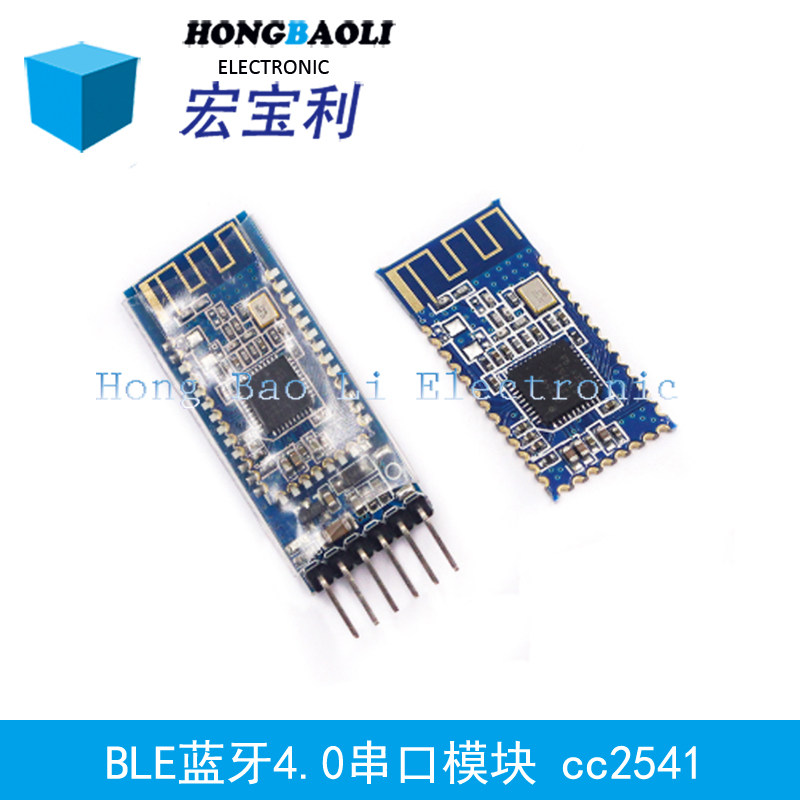

AT-05 AT-09 Bluetooth 4.0BL
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Основные модуль:
1. Сверхнизкое энергопотребление в режиме ожидания: 90 мкА ~ 400 мкА.
2. Сверхбольшое расстояние соединения 32,8 фута/10 метров.
3. Сверхбыстрая скорость отклика 0,4 секунды.
4. Android, Apple, PC и Mac - все это универсальны.
5. Нет лимита байта для отправки и получения, до 3 тыс. Байтов/сек.
6. Нет необходимости делать MFI
7. Идеальная поддержка системы IOS.
8. Идеальная поддержка системы Android 4,3.
9. Интегрированный модуль мастер-раба имеет три функции: прозрачная передача, дистанционное управление и приобретение PIO. Его можно переключить и установить через набор инструкций AT.
Как и серийный модуль Bluetooth, который вы использовали ранее, его легко обновить до Blue 4.0 без изменения печатной платы и программы Lower Machine!
Характеристики модуля:
Условия использования:

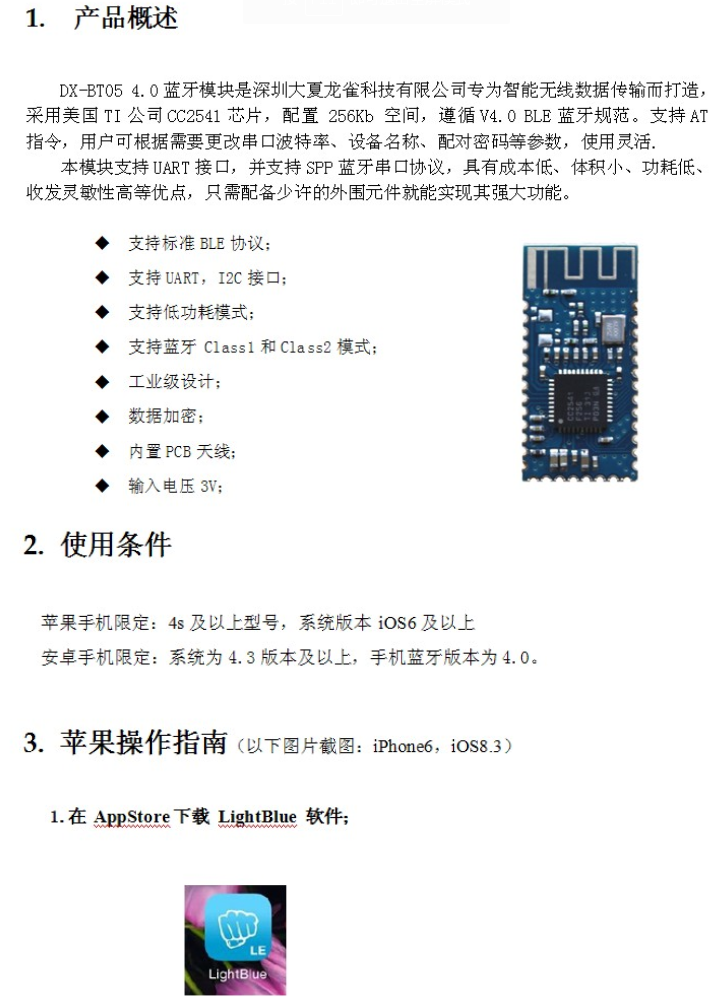

Ограничение мобильного телефона Apple: 4S и выше модели, системная версия iOS6 и выше
Android Mobile Phone Limited: система составляет 4,3 или выше, а версия мобильного телефона Bluetooth - 4,0.

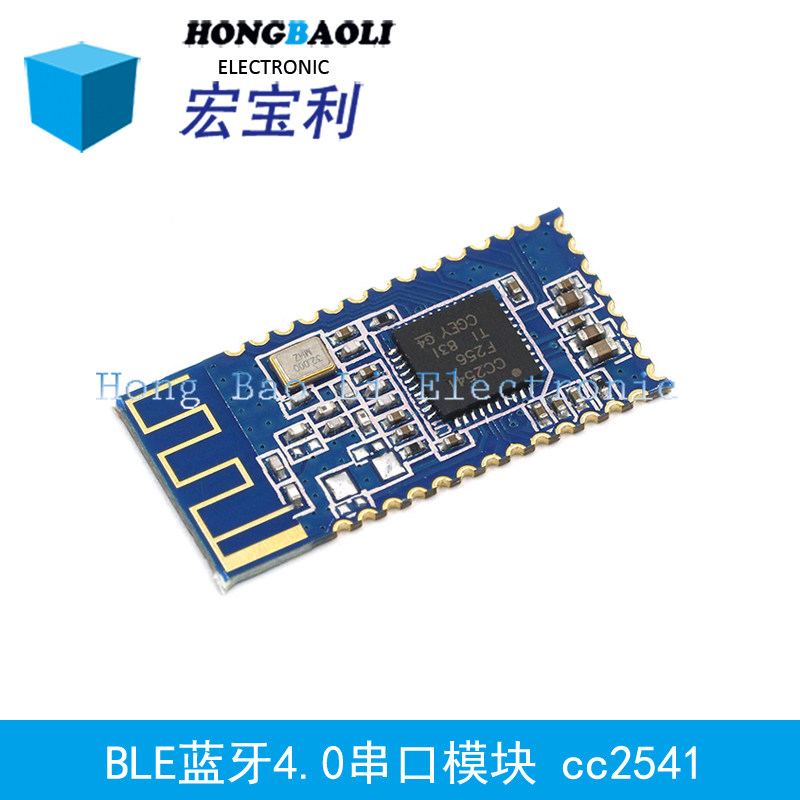

1. Модуль Core использует BT05 из модуля.Зарезервировал выходную ногу светодиодного состояния, однополушная машина может определить, подключен ли Bluetooth этим состоянием ноги,
2. Светодиод указывает, что статус соединения Bluetooth, мигающий, указывает на то, что нет Bluetooth -соединения. Низкие уровни.

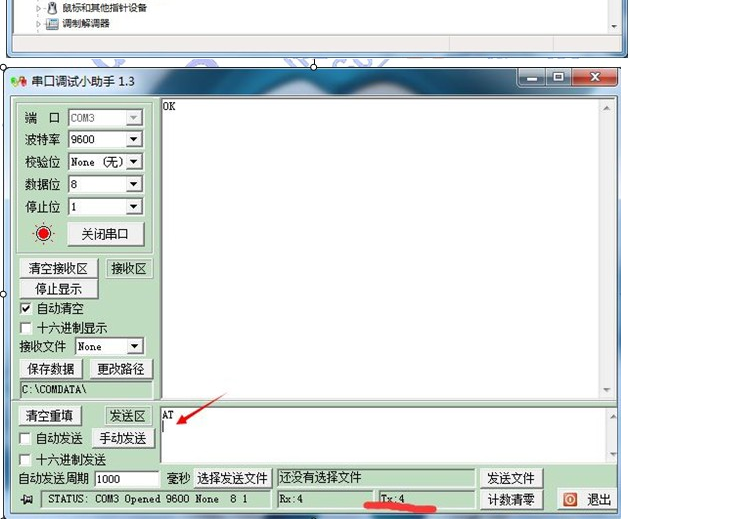

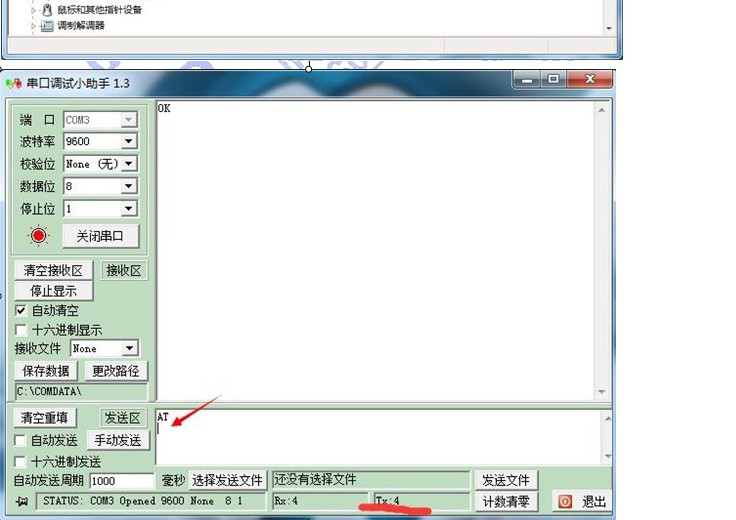

3. Установите модуль в качестве основного режима: модуль установил модуль MainStorphic для программного обеспечения, отправьте AT+ROLE1 через последовательный порт (Enter или добавьте r n) и верните OK, чтобы указать, что настройка успешно. В это время светодиод модуля входит в вспышкуОсновное соединение модуля из модуля должно быть подключено через инструкции AT (пожалуйста, обратитесь к BT05 в наборе инструкций для получения подробной информации).
4. Нижняя пластина 3.3V LDO, входное напряжение 3.6 ~ 6 В, входное напряжение запрещает более 7 В!
5. Уровень интерфейса составляет 3,3 В, что может напрямую подключать различные микрокомпьютеры с одной однородной связью (51, AVR, PIC, ARM, MSP430 и т. Д.).
6. Допустимое расстояние от открытого пространства составляет 7-10 метров, и также возможно превышать 10 метров, но качество подключения расстояния гарантируется
7. После пары используйте полный последовательный порт с двойным работником, не понимая какого -либо протокола Bluetooth, но поддерживает только 8 -битный бит данных, 1 стоп и не подготовленную проверку не поддерживает другие форматы
8. Когда соединение Bluetooth не установлено, поддержите скорость гончара, имени и пароль сочетает пароль через инструкции AT.После подключения к Bluetooth автоматически переключитесь на режим прозрачности

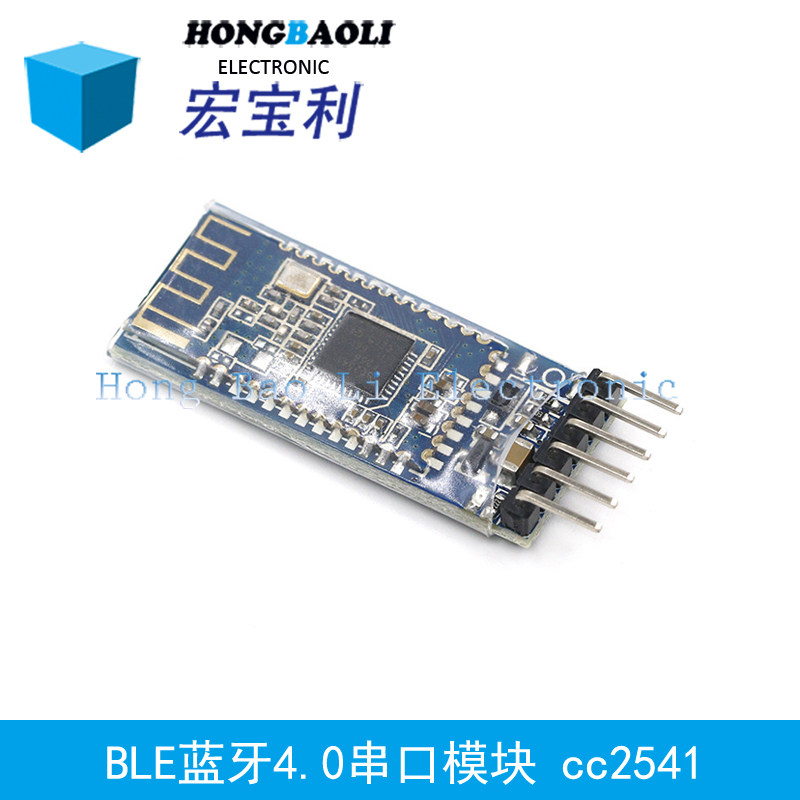

9. Небольшой объем (3,57 см*1,52 см), производство заводского патча для обеспечения качества патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
10. Ссылка - это раб, от функции компьютера, хоста Bluetooth с различной функцией Bluetooth и большинством интеллектуальных пары терминалов, таких как мобильные телефоны с Bluetooth, PDA, PSP и т. Д., Которые не могут быть соединены между машинами Полем
Небольшой здравый смысл (очень важно)
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальной связи TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения самого себя, является ли она нормальным, является самым быстрым и самым простым методом испытаний.Также известный как тест кольца кольца
