Шаг двигателя привод/128 подразделение/2A ток/28/39/42/57 Двигатель THB6128/LV8728
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

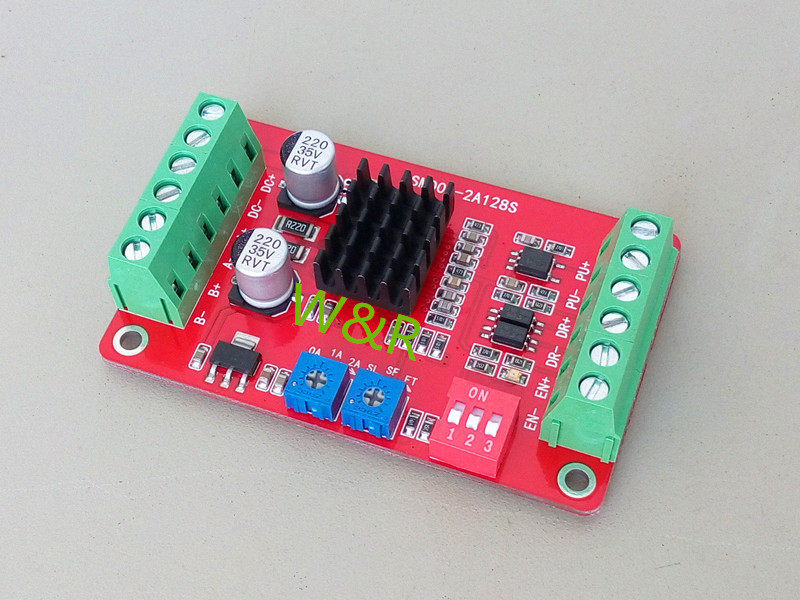

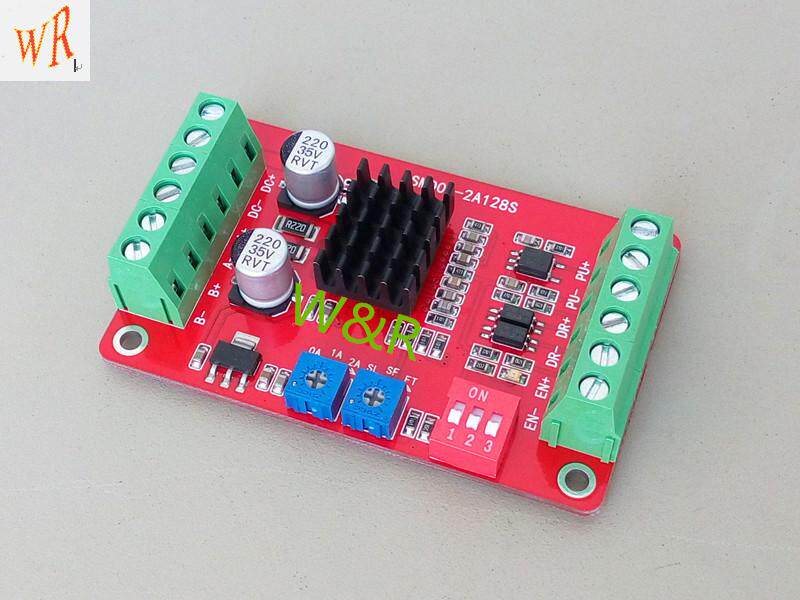

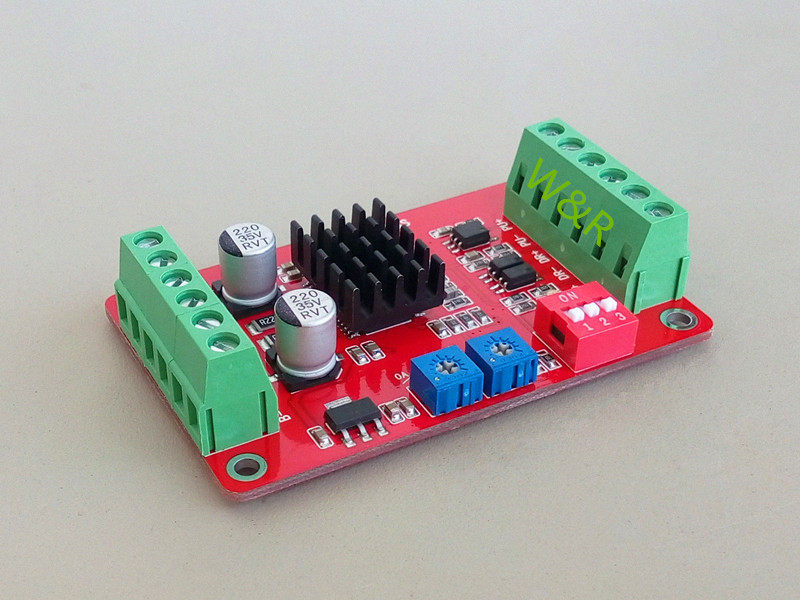

Шаг моторный приводОписание модуля
SMD01-2A128SТип разделенного двухфазного гибридного драйвера шагового двигателя, использующего постоянный ток9~ 32Источник питания V, подходит для тока управления менее2А. Двухфазный гибридный шаговый двигатель с внешним диаметром менее 57 мм.,нравиться24,28,39,42,57 и другие шаговые двигатели..Этот драйвер использует полностью цифровую токовую петлю для управления разделением. Двигатель имеет небольшие колебания крутящего момента, плавную работу на низкой скорости, низкий уровень вибрации и шума.Он может выдавать относительно высокий крутящий момент на высокой скорости и имеет высокую точность позиционирования.Он широко используется в гравировальных станках, станках с ЧПУ, упаковочном оборудовании, передающем оборудовании и другом оборудовании с высокими требованиями к разрешению.
один  функцияХарактеристика
●Регулирование среднего тока, выходной сигнал привода двухфазного синусоидального тока.
● DC9~ 32V питания
●высокоскоростнойВход сигнала оптического изоляцииинтерфейс
● Имеет функции защиты от перенапряжения, пониженного напряжения, перегрузки по току и короткого замыкания.
●8-уровневое подразделение(1/2/4/8/16/32/64/128)и автоматическая функция полупотока
●Настройка выходного фазного тока0-2А с плавной регулировкой
●Режим затухания настраивается для адаптации к большему количеству двигателей.
●Высокая стартовая скорость,Высокий крутящий момент
●Оснащен индикатором питания, зарезервирован.4отверстия под болты для удобства установки;
●Размер модуля:4.6cm * 7.3cm * 1.8cmПредметы
два  инструкции по использованию
На следующем рисунке представлена принципиальная схема функций и механизма драйвера шагового двигателя. Мы будем использовать этот рисунок, чтобы представить правильное использование драйвера шагового двигателя.
2.1. Текущая настройка
Максимальный выходной ток модуля2.2A(пик), номинальный2A; можно адаптировать2AВсе виды внутри2Фазовый малый шаговый двигатель, ток0.2-2AБесступенчатая регулировка, любые настройки.Потенциометр в модуле, регулирующем фазный ток шагового двигателя, бесступенчатый, а отметки шкалы тока доступны для справки.
2.2. Настройки затухания
Регулируя потенциометр режима затухания, вы можете выбирать различные методы затухания для достижения лучших эффектов вождения.Существует три режима затухания:SL: Медленный распад,SF: Смешанное затухание,FT: Быстрый распад.При его использовании пользователи должны выполнять определенные настройки для разных двигателей, чтобы шаговый двигатель имел наименьший шум и наиболее плавное вращение.
2.3.  Настройки вычитания

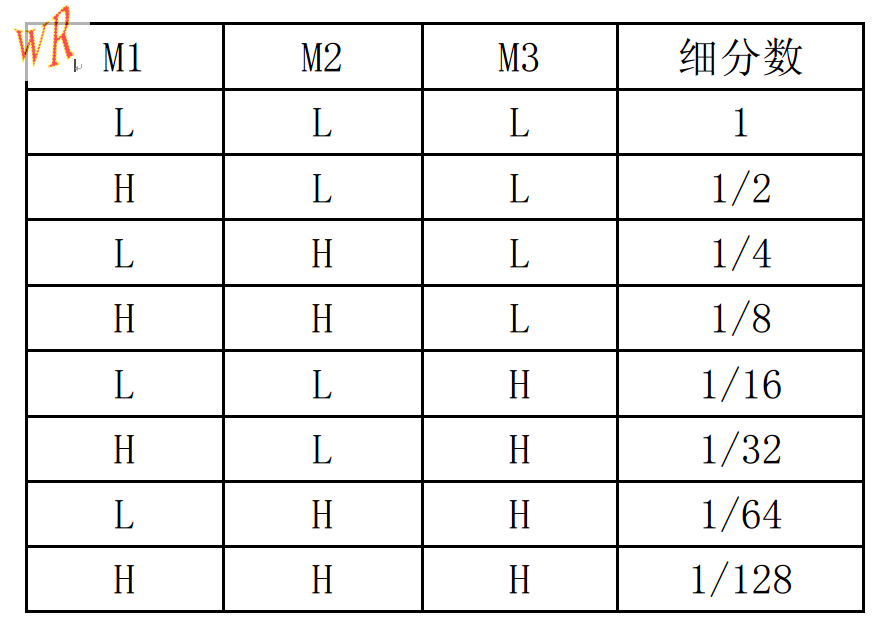

Делиться8 -gear subdivisionРежимы являются необязательными и представляют собой 1/2/4/8/16/32/64/128 подразделений. Их можно выбрать и настроить с помощью 3-значного DIP-переключателя на модуле. Конкретные настройки показаны на рисунке ниже:
В настройках в таблице выше,HУказывает, что DIP-переключатель повернут в положениеONS позиция,LУказывает, что DIP-переключатель повернут в положениеOFFс.
2.5 Инструкции по подключению клемм входного сигнала
НадPU+: Положительная клемма входного сигнала пошагового импульса.
⑵PU-: Минусовая клемма входного сигнала пошагового импульса.
⑶DR+: Положительная клемма входа сигнала направления шага.
МрачныйDR-: Минусовая клемма входа сигнала направления шага.
МрачныйEN+: Положительная клемма сигнала разрешения отключения.
МрачныйEN-: Отрицательная клемма сигнала разрешения отключения.
Примечание. Время простояСигнал включения сброса отличается от двух других сигналов. Пользователю не нужно его подключать. То есть, когда нет входного сигнала, драйвер может войти в рабочий режим; если есть входной сигнал, драйвер перейдет в спящий режим.
Сигнал управления контроллера главного компьютера может быть эффективным на высоком или низком уровне.Когда активен высокий уровень, соедините отрицательные клеммы всех сигналов управления вместе в качестве сигнальной земли; когда активен низкий уровень, соедините положительные клеммы всех сигналов управления вместе как общую клемму сигнала.На примере открытого коллектора схема интерфейса выглядит следующим образом:

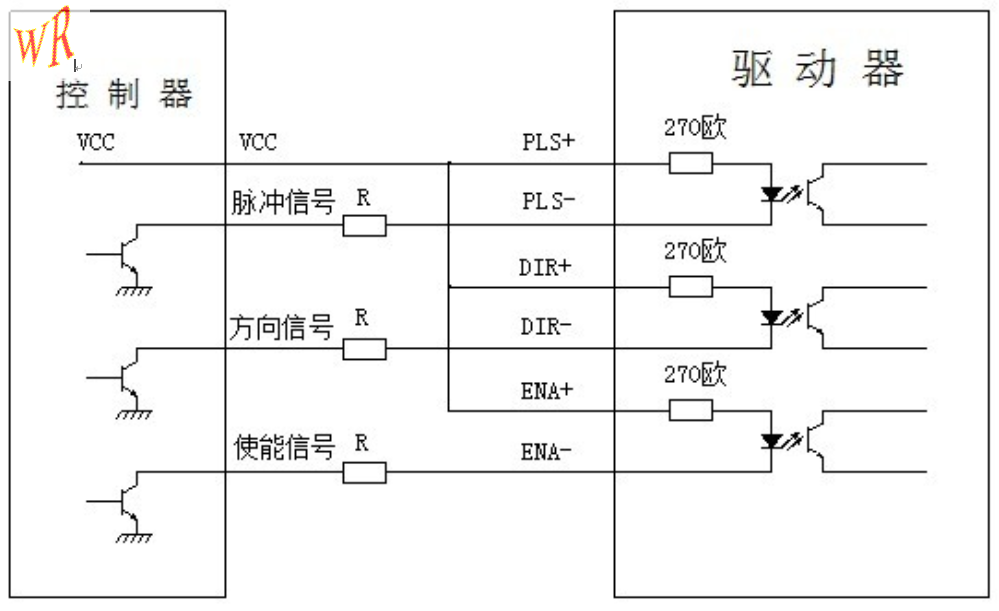

Опорная схема входного интерфейса1(Общий метод подключения анода, эффективен при низком уровне)

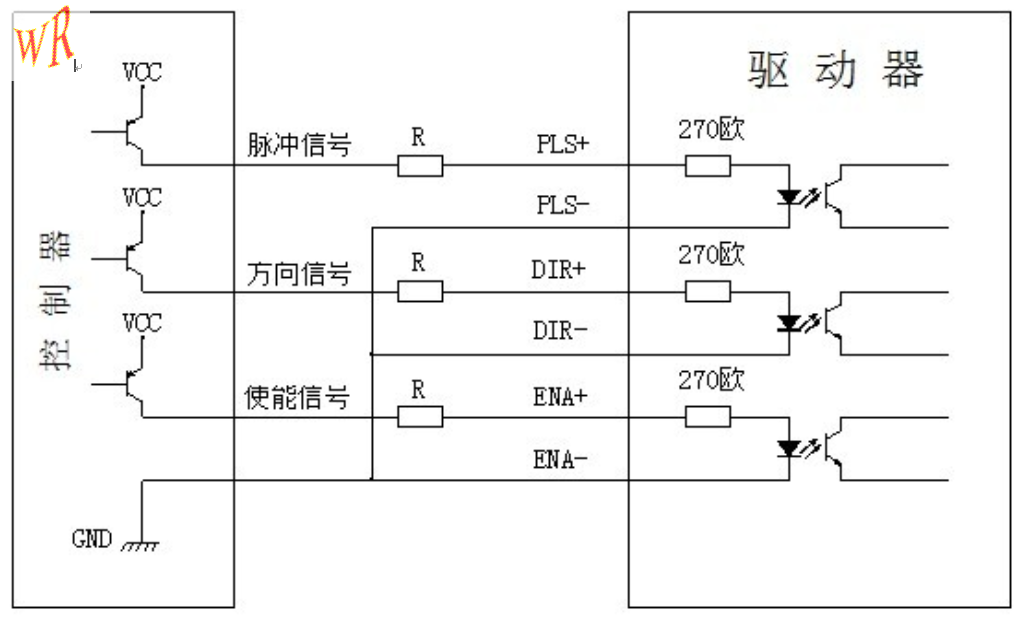

Опорная схема входного интерфейса2(Общий метод подключения катода, эффективный высокий уровень)
Примечание:VCCЗначение 3,3-5.Vчас,Rкороткое замыкание;
VCCЗначение12Vчас,Rдля1K~1.2K, больше, чем1/8Wсопротивление;
VCCЗначение24Vчас,Rдля2.7K~3.3K, больше, чем1/8Wсопротивление;
RДолжен быть подключен к сигнальному концу контроллера.
2.6 Моторное соединение
НадA+: Подключите моторную обмоткуAВзаимно.
⑵A-: Подключите моторную обмоткуA-Взаимно
⑶B+: Подключите моторную обмоткуBВзаимно.
МрачныйB-: Подключите моторную обмоткуB-Взаимно.
Уведомление: Пожалуйста, неAиBПерекрестное соединение сожжет диск.При отладке лучше всего использовать мультиметр для проверки выводов драйвера после подключения проводов двигателя:A+,A-Это связано,B+,B-связаны.A+иB+несовместимы, поэтому вы можете включить и протестировать машину.
2.7 Подключение к кабелю
НадVCC / DC+: Подключите положительный полюс источника питания постоянного тока, напряжение источника питания постоянного тока.9~32V, рекомендуется12или24VСущность
⑵GND / DC-: Подключите отрицательный полюс источника питания постоянного тока.
Уведомление: Блок питания привода должен иметь2AДля вышеуказанных выходных возможностей шнур питания не может быть подключен наоборот.
три  электрические параметры:
Входное напряжение: DC9V~32V
Входной ток:0.01A~2.2A
Выходной ток:0A~2.0A
Рабочая Температура:-20~60℃
Температура хранения:-40℃ ~80℃
Рабочая влажность: отсутствие конденсата и капель воды.
Газовая среда: воспламеняющиеся газы и токопроводящая пыль запрещены.
Вес модуля: 60грамм
Меры предосторожности:
1.Блок питания привода должен иметь2AДля вышеуказанных выходных возможностей шнур питания не может быть подключен наоборот.
2.Проводка шагового двигателя не должнаABФазные провода должны быть перекрёстно соединены, иначе драйвер сгорит.
