2 Дорожный твердый реле модуль/Высокий триггер 48 В/1a Оптокуплер Выходное значение/преобразование напряжения уровня.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
(GOM02) 2 путиОписание модуля управления твердотельным реле
(ШиринаDC5-36VПитание, рекомендуетсяDC5-32Vпитаться от
Выход нагрузки:DC:0-48V/1AилиAC:0-48V/1A;рекомендовать0-40V/0.5AПолем

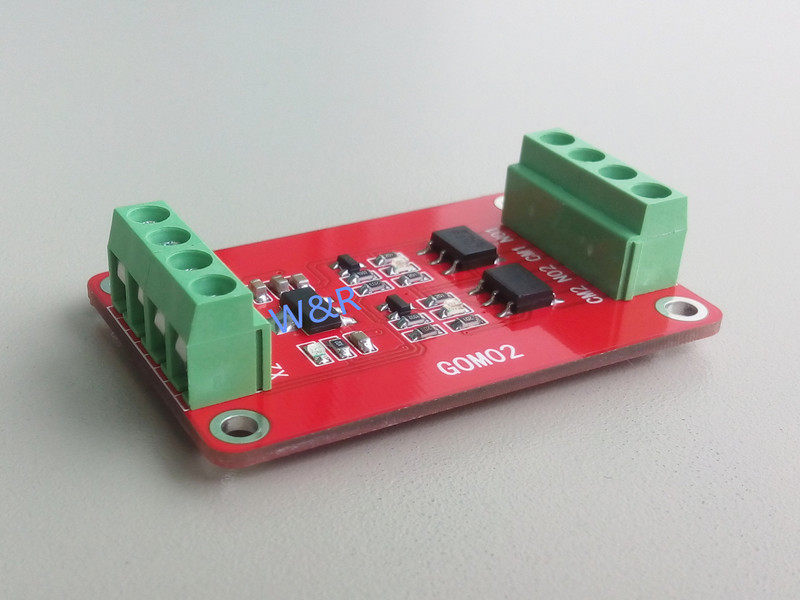

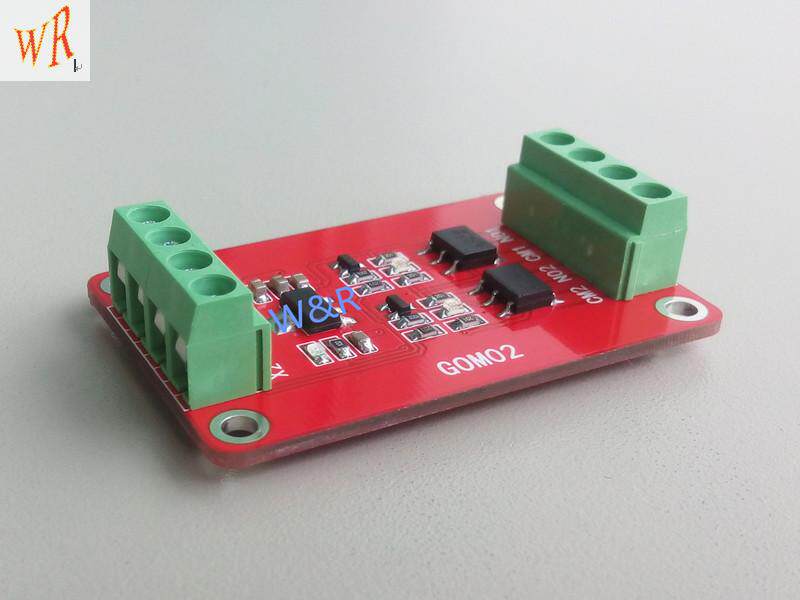

Модуль управления твердотельным реле GOM02, срабатывающий по сигналу высокого уровня,Требуется только триггерный ток 0,1 мА.Он может управлять твердотельными реле с током привода 1 А. В модуле используются оригинальные высококачественные компоненты, красные и синие индикаторы сигнала, двусторонние печатные платы промышленного класса, продуманная компоновка платы и стабильная производительность.
Модуль твердотельного реле GOM02 использует новую технологию в отрасли, благодаря чему выходная клемма твердотельного реле имеет чрезвычайно малое внутреннее сопротивление, которое может полностью заменить контакты электромагнитного реле. Он также имеет характеристики малого тока управления, быстрого времени действия и длительного срока службы.Его можно широко использовать в различных случаях управления питанием или сигналом.
ОПИСАНИЕ ОДИН МОДУЛ
1,Широкий источник питания постоянного тока 5-36 В(рекомендуется источник питания постоянного тока 5-32 В);
2, выходная нагрузка: Постоянный ток: 0–48 В/1 А или переменный ток: 0–48 В/1 А; Рекомендуется 0–40 В/0,5 А.
3Модуль использует управление высокого уровня, а ток триггера требует всего 0,1 мА;
4. Модуль имеет встроенный токоограничивающий резистор, которым можно управлять напрямую положительным полюсом источника питания или портом ввода-вывода микроконтроллера;
5, модуль имеет на выбор 1-, 2-, 4- и 8-канальные модули;
6. Он имеет функцию предотвращения обратного подключения источника питания. Обратный источник питания не повредит модуль;
7, с индикатором питания (красный) и индикатором состояния реле (синий) для каждого канала
8, Размер модуля: 5,5 см * 3,5 м * 2,5 см (длина * ширина * высота)
9, оснащен 4 отверстиями для крепежных болтов диаметром 3 мм для легкой установки

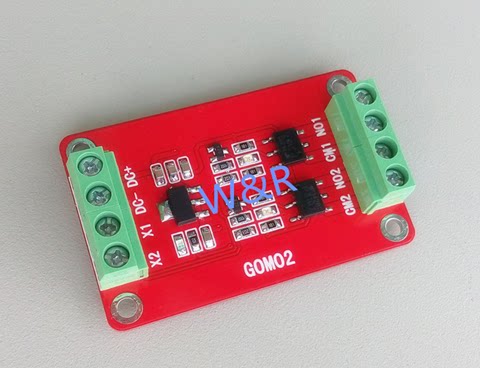

Два интерфейса модуля
Конец управления модулем:Имеются 4-проводные интерфейсы, и все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1. DC+ : Положительный полюс внешнего источника питания постоянного тока (5-36 В постоянного тока)
2. DC- : под -концентрированным источником питания DC отрицательный
3. Х1 -
РЕЛАИмеются 4-проводные интерфейсы, и все интерфейсы имеют клеммные колодки для облегчения подключения пользователя.
1. NO1--NO2: нормально открытый интерфейс реле. Реле подвешивается перед закрытием и замыкается на короткое замыкание с CM после закрытия.
2. CM1--CM2: общий интерфейс реле.
