  • Информация о товаре
  • Фотографии



/*****************************************************************************/

&nbsp;<1>: Этот модуль имеет длительный срок, много инвентаря, пожалуйста, возьмите переговор, чтобы купить образец. Спасибо за сотрудничество!Есть скидки на пакетные покупки, и вы можете присоединиться к продаже.
&nbsp;&nbsp;<2>: Этот продукт показан на фото реальной жизни.
&nbsp;&nbsp;<3>: Клиенты, которым нужны индивидуальные функции, пожалуйста, свяжитесь с нашим обслуживанием клиентов (индивидуальные функции для клиентов с пакетными заказами).

&nbsp;&nbsp;&nbsp;&nbsp;Этот продукт не предоставляет схематические диаграммы и исходные коды.Клиенты с большими количествами могут настроить функции. Друзья, которые приобретают образцы и играют с ними, могут четко прочитать страницу деталей, чтобы убедиться, что они способны работать перед покупкой!Если у вас есть какие -либо вопросы, спросит Вангванг!

/************************************************************************/

&nbsp;

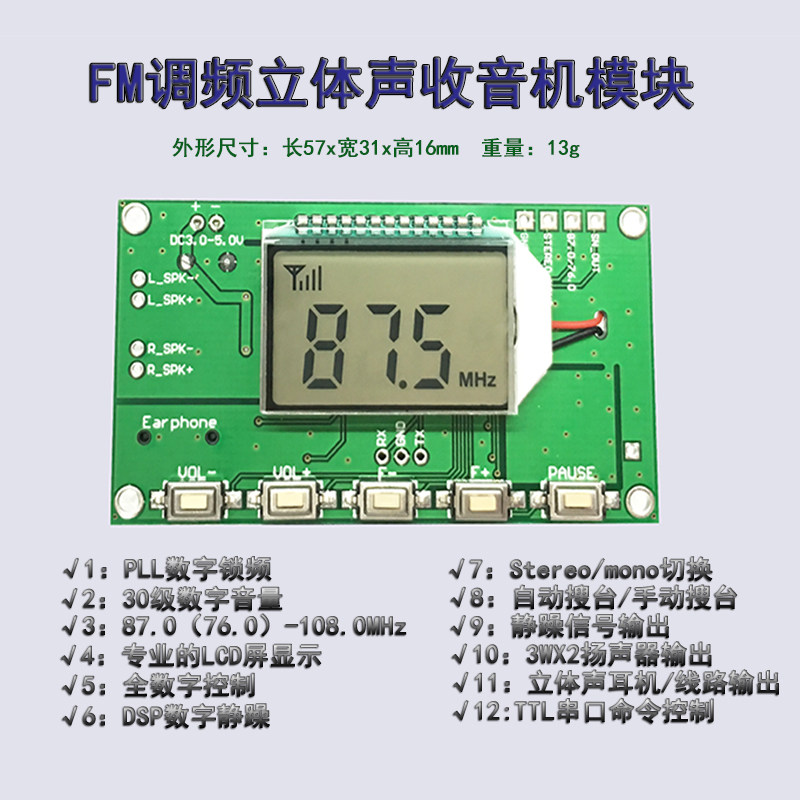

Краткое введение

FM_RADIO_SN - это плата по радио FM с шумоподавлением. Он интегрирует высокочувствительный радиопрограмму, модуль обработки аудиосигналов DSP, усилитель питания аудио, ЖК-дисплей и другие функциональные схемы. Это полная высокочувствительна, полностью цифровой радиомодуль FM FM-частотной модуляции.

&nbsp;&nbsp;&nbsp;

1. Особенности и преимущества

&nbsp;эта радиосота имеет следующие функции:

1: Используйте технологию передовой технологии обработки цифровых аудиосигналов (DSP) и технологии демодуляции с фазовой петлей (PLL), чтобы сделать качество звука более реалистичным, а производительность стабильна.

2: ЖК -дисплей является интуитивно понятным и точным, с чрезвычайно низким энергопотреблением и чрезвычайно низкими помехами шума.&nbsp;

3: Полностью цифровой контроль, делая продукт более стабильным и долговечным при удобном рабочем состоянии.

4: Встроенный процессор DSP Digital Squelch, автоматический отключение без сигнала, избавьтесь от раздражающего шелеста традиционных радиоприемников.

5:30 Уровень цифровой диапазон регулировки громкости.

6: Поддерживает контроль передачи последовательного порта и может использовать компьютеры или MCU и другие устройства с последовательными портами TTL, чтобы заменить все функции модуля удаленного управления кнопкой.&nbsp;&nbsp;&nbsp;&nbsp;

7: Независимый контроль стерео/моно, с более сильной экологической адаптивностью.

8: Уникальная выходная терминала сигнала Squelch может быть расширен для управления внешними устройствами с помощью сигнала Squelch.

&nbsp;&nbsp;

2. Технические характеристики и параметры

1: экстремальные параметры

&nbsp;&NBSP; параметры&nbsp;&nbsp;&nbsp;&NBSP; минимальное значение&nbsp;&nbsp;&nbsp;&NBSP; Справочное значение&nbsp;&nbsp;&nbsp;&nbsp; максимальное значение&nbsp;&nbsp;&nbsp;&NBSP; единица

&NBSP; рабочая температура&nbsp;&nbsp;&nbsp; -20&nbsp;&nbsp;&nbsp; 25&nbsp;&nbsp;&nbsp;&nbsp;+70&nbsp;&nbsp;&nbsp;&nbsp; ℃

&NBSP; температура хранения&nbsp;&nbsp;&nbsp; -30&nbsp;&nbsp;&nbsp; 25&nbsp;&nbsp;&nbsp;&nbsp;+80&nbsp;&nbsp;&nbsp;&nbsp; ℃

&NBSP; рабочее напряжение&nbsp;&nbsp;&nbsp; 3.0&nbsp;&nbsp;&nbsp; 5.0&nbsp;&nbsp;&nbsp;&nbsp;5.5&nbsp;&nbsp;&nbsp;&nbsp; V

&nbsp; io напряжение&nbsp;&nbsp;&nbsp;&nbsp;-0.3&nbsp;&nbsp;&nbsp;&nbsp;5.5&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; V

&NBSP; Входное напряжение RF&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 0.3&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; V

&nbsp;&nbsp;&nbsp;

&NBSP; В связи с ограниченной страницей, если вы хотите узнать более подробную информацию и спецификации этой радиососы, перейдите на глиняную сковороду, чтобы загрузить ее самостоятельно, или свяжитесь с обслуживанием клиентов, чтобы получить:

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;http://yunpan.taobao.com/s/1eebxRGZvyR

3. Введение продукта

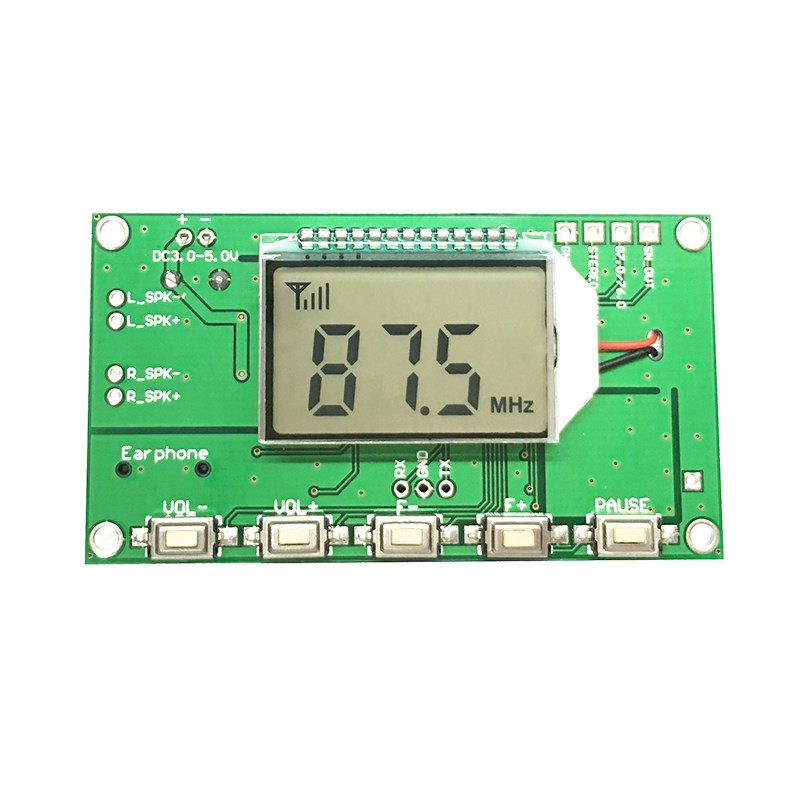

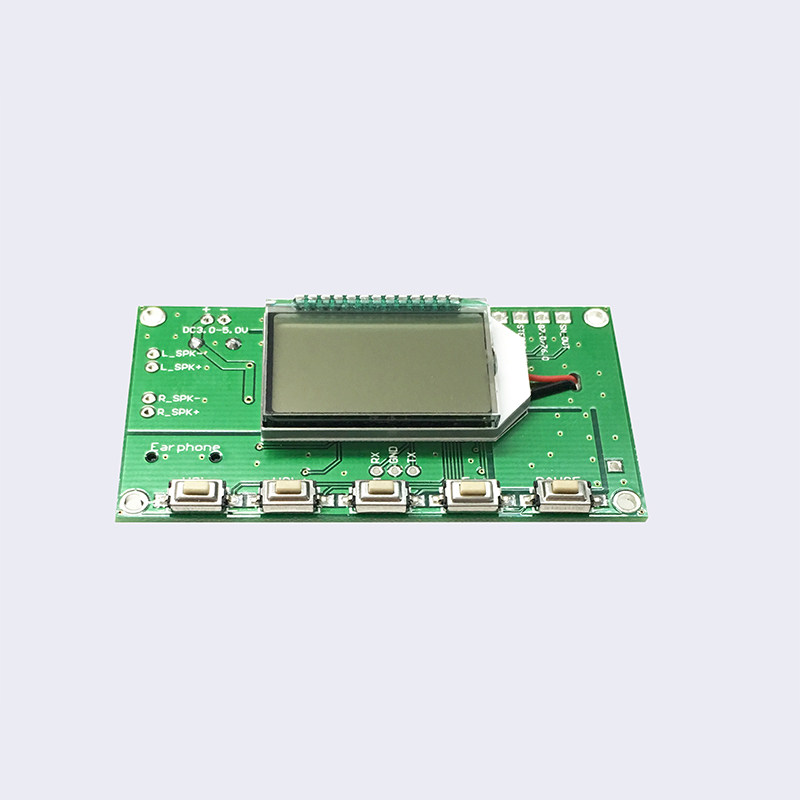

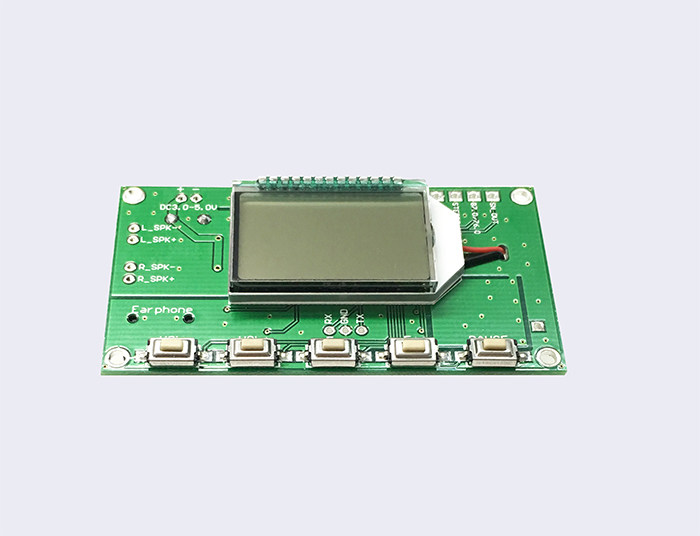

Картинка продукта настоящий снимок

&nbsp;&nbsp;&nbsp;

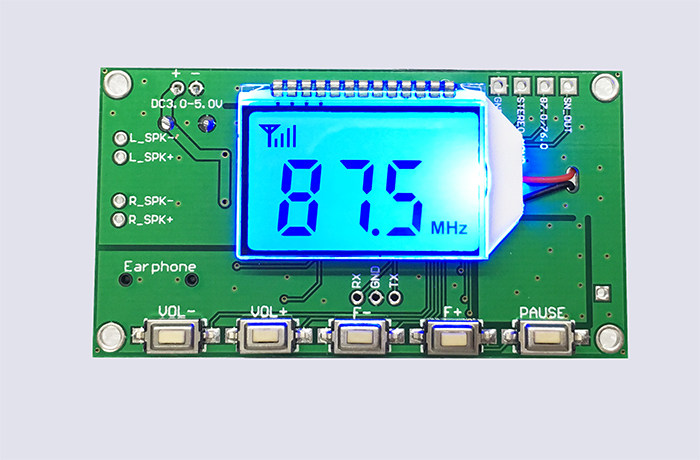

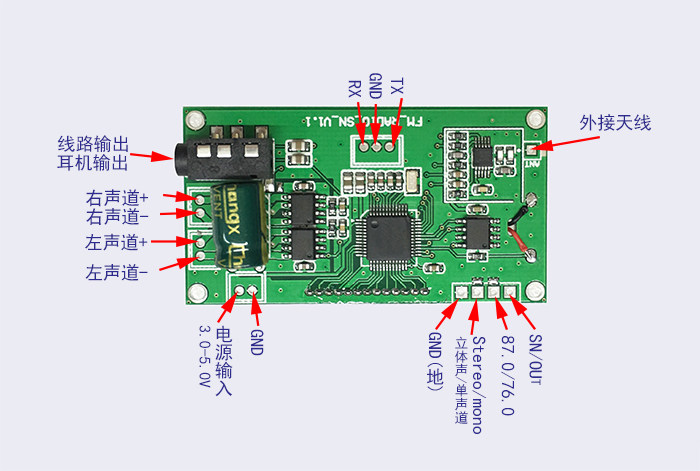

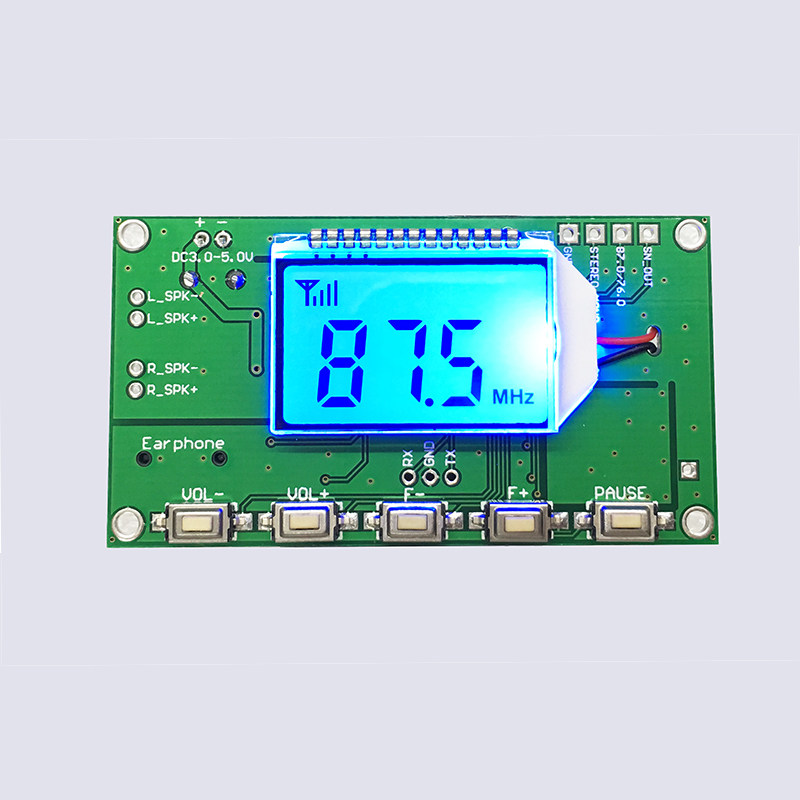

Схема задней терминала:Состояние освещения подсветки (камера имеет разницу в цвете, и фактический эффект намного лучше):

&nbsp;&nbsp;&nbsp;&nbsp;

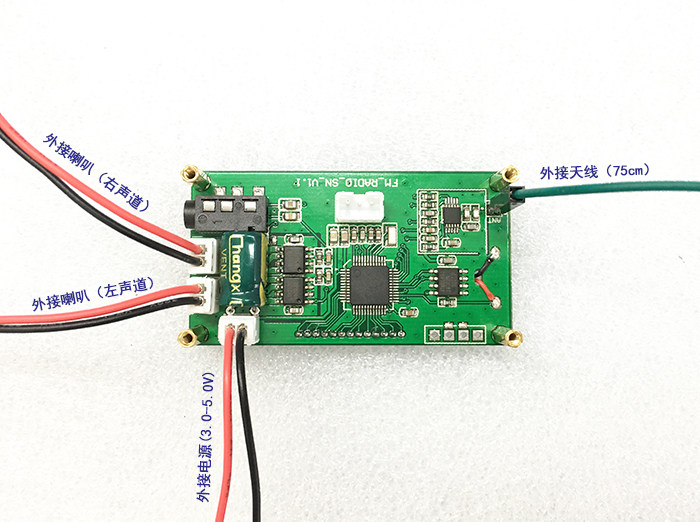

Линейное соединение

&nbsp;&NBSP; Подключите антенну, динамик и модуль питания, как показано на рисунке ниже, чтобы начать работу(Терминалы проводки на рисунке представляют собой 2,0 мм расстояние, терминалы и провода, фиксирующие винты и фиксирующие медные столбцы не совпадают. При необходимости купите их отдельно)

&nbsp;&nbsp;&nbsp;

&nbsp;4. Выбор периферийных устройств

(1): выбор источника питания

&nbsp;<1>: FM Radio-это радиочувствительное устройство. Вмешательство от близлежащего может повлиять на эффект приемной станции.Например, близлежащие микроволновые печи, высокочастотная сварка или мощные двигатели могут мешать нормальной работе и эффекту приема на радио.

<2>: Входной порт модуля (DC3.0-5.0V отмечен на плате печатной платы)- + подключен к отрицательным и положительным полюсам источника питания (батарея или регулирующий напряжение источника питания) соответственно (Пожалуйста, обязательно проверьте напряжение источника питания и полярность перед включением.Полем

<3>:Напряжение источника питания должно быть между 3,0 В-5,0 В., максимальный ток составляет 2А или выше, а выходная пульсация должна быть небольшим.

<4>:Рекомендуется использовать литийную батарею или промышленную частоту трансформатора для получения его после выпрямления и фильтрации. Невозможно использовать расходные материалы для переключения без фильтров, таких как зарядные устройства для мобильных телефонов и зарядные банкиПолем Во-первых, процесс переключения преобразования такого типа питания будет генерировать много высокочастотных помех, что напрямую повлияет на эффект приема на радио. Во -вторых, выходное напряжение зарядного устройства и банка мобильного телефона часто будет на 5 В выше, чем рабочее напряжение модуля, которое легко сожжет модуль через длительный период времени. Не рекомендуется брать источник питания USB с компьютера, потому что ток питания компьютера USB ограничен. Рабочий ток модуля может достигать более 1А под большим объемом. Долгосрочная работа приведет к повреждению или защите блока питания компьютера USB-источника. Кроме того, источник питания USB с компьютера включает в себя различные высокочастотные помехи, генерируемые во время работы компьютера, что повлияет на аудиоэффект.

(2): выбор динамиков

&nbsp;<1>: Рекомендуется выбрать пару из 4&Омега;/3W или 4&Омега;/5W динамики для достижения оптимальной эффективности выхода усилителей.

&nbsp;&nbsp;<2>: SP_L подключается к динамику левого канала, SP_R подключается к правым динамику канала, SP+/SP- соединяет положительные и отрицательные полюсы соответственно соответственно.

&nbsp;&nbsp;<3>: Если вы хотите управлять гарнитурой, просто используйте 3,5 -миллиметровую пробку гарнитуры, чтобы вставить ее в аудио -базу на плате. После вставки гарнитуры вывод усилителя автоматически отключается.

(3): выбор антенны

&nbsp;<1>: Антенна в основном отвечает за получение радиоволн из пространства. Согласно правилам отбора антенны, длина антенны должна быть так близко, как 1/4 от длины волны частоты приема. Например, для получения радиостанции 100 МГц идеальная длина антенны составляет l = (скорость/частота волны)/4 = 300000000/10000000000 = 75 см.

&nbsp;<2>: Рекомендуется использовать антенну FM для радиоприемника длиной 75 см.

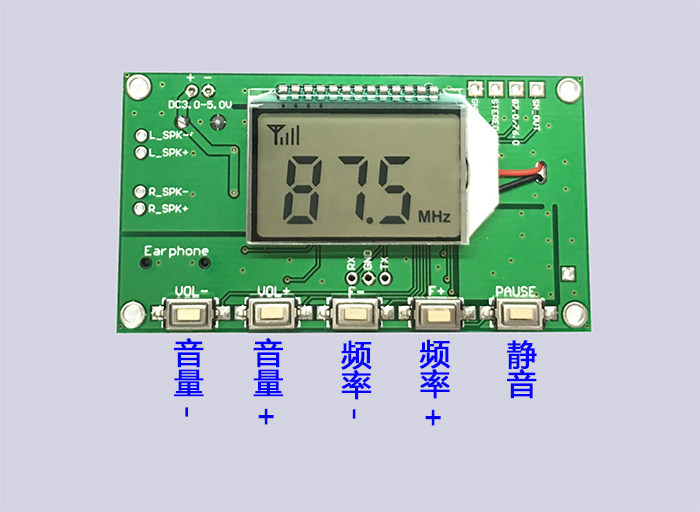

5. Ключевые инструкции по эксплуатации

(1): регулировка громкости

&nbsp;&nbsp; v -key: короткий объем пресса -, длинный пресс постоянно -

&nbsp;&nbsp; v + клавиша: объем короткого нажима +, длинный нажмите непрерывный +

(2): регулировка частоты

&NBSP; CH режим:

&nbsp;&nbsp;&NBSP; F-key: короткий пресс-канал, длинное нажатие и поиск на платформе

&nbsp;&nbsp;&NBSP; Клавиша F+: короткий нажмите канал+, долго нажмите вниз, чтобы поиск на станции

&NBSP; Fre Mode:

&nbsp;&nbsp;&NBSP; F -ключ: частота короткого пресса -0,1 МГц, частота длинной прессы непрерывно -1 МГц

&nbsp;&nbsp;&NBSP; Клавиша F +: частота короткого нажима +0,1 МГц, частота длинного нажима непрерывно +1 МГц

&NBSP; (3): Морет/игра

&nbsp;&nbsp;&NBSP; КЛЮЧЕВА: короткое нажмите MUTE/PLAY, нажмите на полную частоту, чтобы автоматически искать и сохранить радиостанцию ​​(режим CH действителен).

&NBSP; (4): Настройка автоматического порогового порога (пороговое значение)

&nbsp;&NBSP; Нажмите кнопку F-/F+ одновременно в течение 2 секунд, чтобы ввести интерфейс регулировки порога автоматического придумывания. Пользователь может настраивать порог автоматического подавления действий в соответствии с конкретной ситуацией использования. Диапазон регулировки-T00-T20. Чем больше значение, тем выше порог, тем проще оно следует приглушить, тем меньше значение, тем ниже порог и тем меньше вероятность его приглушения.Как правило, регулировка находится между T02-T05, и когда T = 00, автоматическая функция шумоподавления отключается.

<5>: Настройки подсветки

Нажмите кнопку паузы, чтобы включить, а затем снова включите и продолжайте удерживать и нажимать. ЖК -дисплей&ldquo;HI&rdquo; интерфейс будет отображаться после его прохождения&ldquo;B1&rdquo; указывает, что подсветка была установлена ​​в постоянный режим. показывать&ldquo;B0&Rdquo;указывает, что подсветка была установлена ​​в режим сохранения питания, и подсветка автоматически отключается без каких -либо работ кнопки в режиме сохранения питания в течение 20 секунд.После настройки вам нужно выключить питание и снова включить ее.Измените состояние настройки и повторите этот шаг на переключение (завод по умолчанию на B0, то есть режим сохранения мощности подсветки).

<5>: Переключатель режима CH/Fre

Нажмите и удерживайте ручку Vol-/Vol+ одновременно в течение 2 секунд. ЖК -дисплей отображает CH для переключения в режим хранилища поиска и отображает FRE для переключения в режим настройки ручной частоты.В режиме CS клавиша F-/F +является функцией канала +/-, а в режиме Fre клавиша F +/F- функция частоты +/-.

&nbsp;&nbsp;

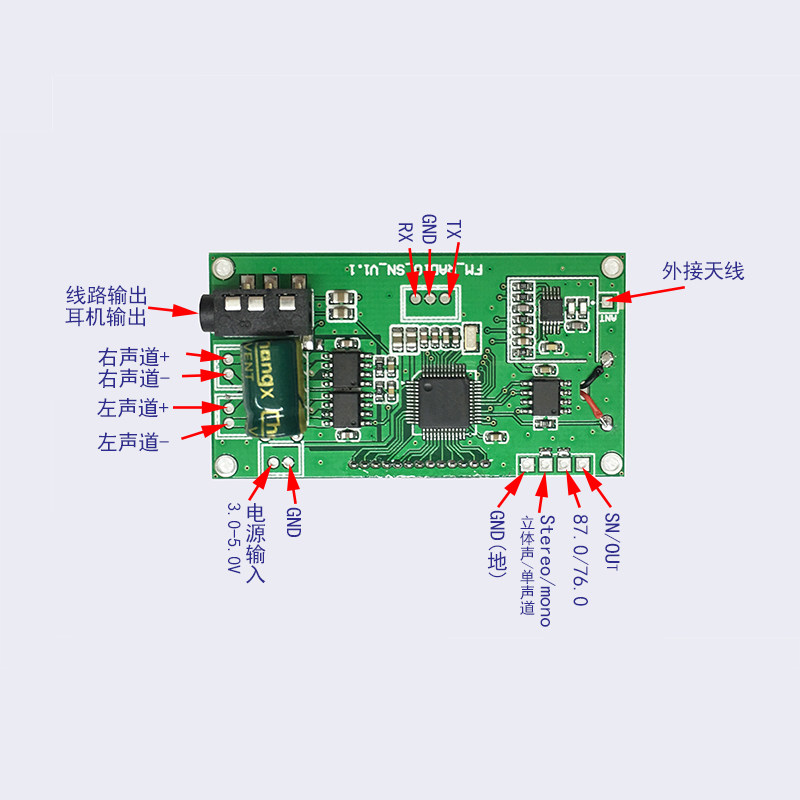

6. Описание внешнего терминала

<1>: Наушники (аудио вывод) терминал

Клемма для наушников (аудио вывод) используется для подключения наушников или к внешним усилителям мощности аудио в качестве выходного сигнала. Он использует стандартную 3,5 -миллиметровую стереоаус -базу.Когда вставлен аудио терминал, вывод аудио -основания укорачивается на землю. После того, как микроконтроллер обнаружит сигнал, он автоматически переключается на режим вывода аудио, то есть отключить выходной сигнал встроенного усилителя и отрегулировать выходную амплитуду ЦАП, чтобы соответствовать стандарту нажатия наушников или управления внешним усилителем.

&nbsp;&nbsp;&nbsp;

<2>: Выходной терминал Parabratus

&nbsp;&NBSP; Эта плата модуля интегрирует усилитель 3WX2, который может напрямую управлять двумя динамиками 3W

&nbsp;&NBSP; Соответствующий порт SP_L подключен к динамику левого канала, а соответствующий порт SP_R подключен к динамику правого канала, где SP+/SP-- положительный и отрицательный полюс динамика.

&nbsp;&nbsp;

<3>: Стерео (стерео)/моно (моно) терминал переключателя

&nbsp;&nbsp;&NBSP; Стерео/моно Терминалы используются для установки режима приема FM модуля. Этот терминал приостановлен в трехмерном режиме получения звука.

иллюстрировать:

Цель установки стерео/моно -переключателя: из -за различных принципов стерео декодирования и одноканального декодирования частотная зона декодирующего стереосигнала является относительно широкой, а требования к качеству сигнала относительно высоки.Следовательно, при прослушивании относительно слабой стереопрокачи, соотношение сигнала -noise будет очень низким, и будет больше нижнего шума.В настоящее время схема может быть изменена на одно каналовое состояние для увеличения сигнала сигнала.Хотя в моно -режиме нет трехмерного звукового эффекта, шум относительно мал, что делает эффект прослушивания лучше.Другими словами, этот переключатель используется для увеличения соотношения сигнала -noise радиосвязи при условии слабых сигналов. Переключение на один канал может сделать радиосвязее более четким со слабым сигналом, поэтому средний -высокий -высокий Конец FM Stereo Radio зарезервирован.

<4>: 87.0/76.0 (обстановка радиовещательной группы кампуса)

&nbsp;&nbsp;&Терминал NBSP; 87.0/76.0 используется для установки того, включен ли модуль в режиме радиовещательной группы кампуса. Этот терминал приостановлен в режиме трансляции кампуса (диапазон полос 87,0-108,0 МГц), и этот терминал включен в режим вещания в кампусе (диапазон полос 76,0-108,0 МГц).

<5>: Sn_out (выходной терминал статического сигнала)

&nbsp;&nbsp;&NBSP; Цель установки этого терминала зарезервирована для внешних приложений, где запускаются сигналы скручивания.Этот вывод терминала работает, когда включается функция подавления модуля. Когда управляется внутреннее прижимание, выходной выход высок и выходной сигнал низкий.Обратите внимание, что выходная емкость этого терминала составляет 3,3 В/20 мА.

<6>: Внешний терминал антенны

&nbsp;&Клемма NBSP;FM_ANT является антенной сигнальной клеммой сигнала FM -радио, а сигнал антенны вводится от него.Это может быть подключено к внешней антенне FM -повязки через короткий провод.

<7>: Uart терминал

&nbsp;&NBSP;Терминал UART используется для подключения к последовательному порту TTL.Он может быть подключен к модулю через последовательный порт компьютера (требует USB -линии последовательного порта USB -TTL), последовательного порта TTL микроконтроллера или другого контроллера. Через функции последовательной команды для управления модулем она может заменить работу кнопки или дистанционного управления (для конкретного управления последовательным портом, пожалуйста, см.&LDQUO; Руководство по эксплуатации последовательного порта&rdquo; документ).

&nbsp;&nbsp;&nbsp;

&nbsp;

Код защиты шаблонов 20190712
