2,4 г высокого уровня стерео беспроводной аудио -аудио -аудио -аудио -аудио -аудио -схема реального времени приема схемы трансмиссии
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1. Введение
KCX_2.4G003-это двунаправленный высококачественный стерео-аудио-аудио-модуль, который работает в полосе 2.4G ISM. Он использует 16 -битные и 44,1 ккссп -с.п. Для обеспечения надежности беспроводной передачи используются адаптивные частоты, коррекция ошибок вперед, буферизацию и ретрансляцию.Просто введите этот модуль в свой продукт, и вы сможете обновить свой обычный проводной аудиопродукт до беспроводного аудиопродукта.
2: типичное применение
● Беспроводные динамики
● Система беспроводного интермома
● Система беспроводной микрофона
● беспроводная телефонная система
● Система беспроводной аудиопроводки
3: Особенности и преимущества
<1>: Несомненному аудио -трансмиссии для качества звука CD
<2>: Отличная долговечность и сосуществование
<3>: Гарантируйте стабильность беспроводной передачи с помощью различных технологий
√ Адаптивный прыжок частоты
√ ПОЛУЧЕНИЕ -Коррекция ошибок
√ Подушка и переоборудование
<4>: Интуитивно понятные инструкции и порты состояния
<5>: Удобно и просто в использовании
<6>: RF -соединение ≤1s
<7>: Расстояние беспроводной передачи ≥100 метров (в открытой площади без обструкции)
<8>: Технология шифрования беспроводных данных + технология перерыва частоты обеспечивает конфиденциальность передачи. Хозяин и раб должны быть вручную вручную один раз в первый раз. После последующего использования нет необходимости соединяться, и она подключена сразу после включения.
4: Технические характеристики и параметры
Рабочее напряжение: DC5V
Работа Текущий: 80-100 мА
Метод миссии: GFSK
Частотная характеристика: 20 Гц-20 кГц
Динамический диапазон: 92db
Скорость дискретизации аудио: 16 -битный/44,1 кк сн.
Частотный диапазон: 2,408-2,476 ГГц
Скорость передачи данных: 5 Мбит / с
Задержка передачи звука: 25 мс
4: Общее введение
Набор включает в себя подчиненного и хоста (вход аудиосигнала на хост может быть передан в подчиненный, а ввод аудиосигнала в подчиненный также может передаваться на хост, который является двунаправленной стереопроводной передачей в реальном времени). Нет разницы в внешности между хостом и рабом, только внутренний программный уровень отличается (на задней панели есть этикетка, чтобы указать, является ли плата хостом или рабом).

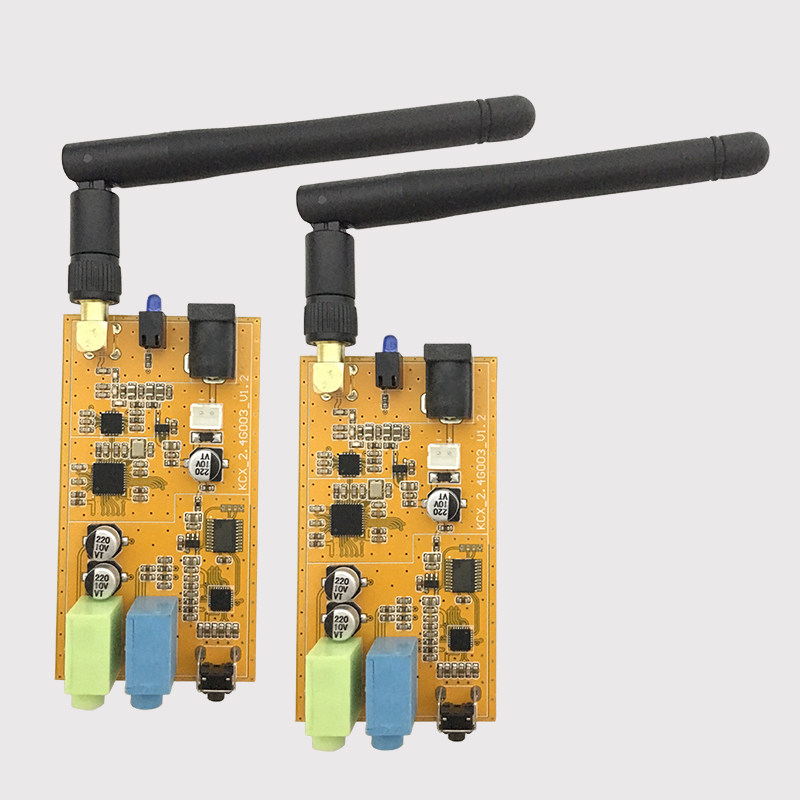

5: Продукт реальный выстрел

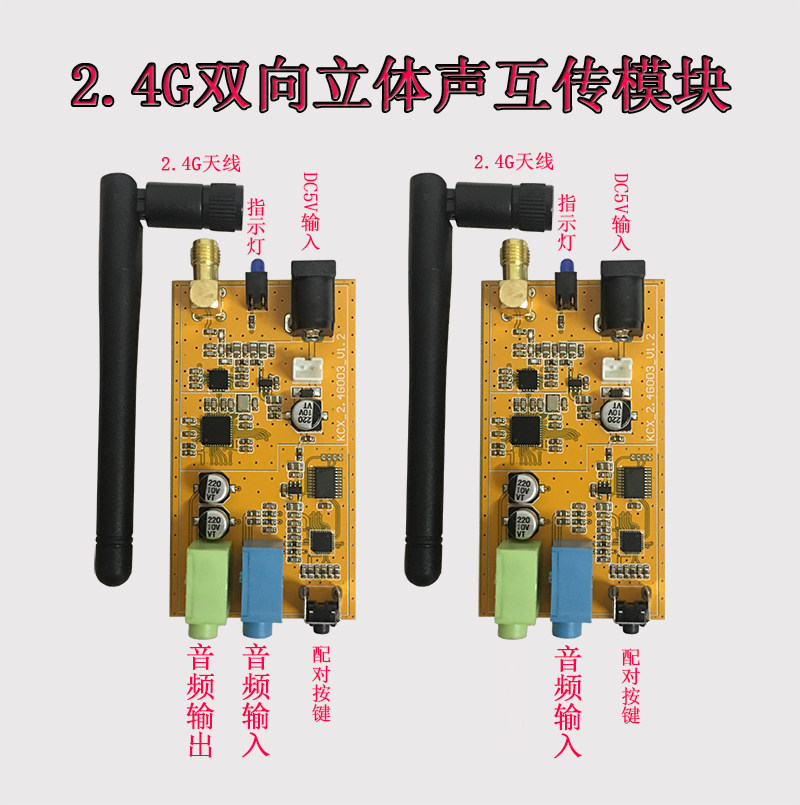

6: Описание интерфейса
7: Выбор и подключение периферийных устройств
<1>: Выбор источника питания
Интерфейс DC5V используется для ввода источника питания 5V (рекомендуется использовать источник питания с низким уровнем сжима, а стабильный источник питания может обеспечить идеальное качество звука для передачи).
<2>: Выбор и соединение антенны
Этот модуль использует 4DBI 2,4G Омнидирационная антенна с высоким уровнем усиления подключена к этому модулю через съемный интерфейс RF SMA.Пользователи также могут выбирать совместимые антенны 2.4G в соответствии с фактическими потребностями в проектировании.При применении радиатор антенны PCB следует удерживать от корпуса модуля, аудиокабелей, кабелей питания и других сигнальных линий, которые подвержены помехи. В то же время антенна должна как можно больше подвергать воздействию пространства, чтобы избежать блокировки или защиты металлическими объектами.
Рекомендуемые спецификации для внешней антенны:
Технические характеристики параметр
Диапазон частот 2.400-2.521GHz
импеданс 50 Ом
Жительница напряжения Бобби ≤1,5
поляризация Вертикальная поляризация
интерфейс SMA
<3>: Соединение аудиосигналов
Аудио входной интерфейс (Blue Audio Base является аудио входным интерфейсом): 3,5 -мм аудио -интерфейс, используемый для ввода стереосигналов (например, аудиосигналы с мобильных телефонов, компьютеров, VCD и т. Д.).
Аудио -выходной интерфейс (зеленый аудио -база является аудио -выходным интерфейсом): 3,5 мм аудио -интерфейс, используемый для вывода стерео -аудиосигналов ввода в аудио -усилитель, чтобы натолкнуть динамик для изготовления звука или подключения непосредственно в гарнитуру.
Примечание. Этот модуль не имеет интегрированного микрофона усилителя, и аудио вход не может быть подключен непосредственно к микрофону. Приложения продукта, используемые в качестве микрофона, требуют внешнего усилителя микрофона.
8: Описание операции подключения и сопряжения
При первом использовании этого модуля вам нужно подключить его. Инструкции спаривания следующие:
первый шаг:Коротко нажмите кнопку пары хоста, и хост входит в сочетаниемодель(Индикатор состояния хостаПотушенные 1, включите 1 с: ожидание спаривания и автоматически выходите из режима спаривания без подключения в течение 20 секунд)
Шаг 2:Кратко нажмите кнопку пары раба, чтобы войти в сочетамодель(Индикатор состояния хостаПотушенные 1, включите 1 с: ожидание спаривания и автоматически выходите из режима спаривания без подключения в течение 20 секунд)
Как правило, соединение может быть успешным в тот момент, когда хост или раб входят в режим спаривания. После успешного соединения индикаторы состояния хоста и рабов выключены на 2000 мс, а частота мигания в течение 50 мс дважды синхронно вспыхнула.
1: Поднимите статус спаривания
Нажмите кнопку подключения рабовладельческой машины на короткое время, чтобы не совпадать с хостом. Вы должны ремонтировать в соответствии с вышеуказанным методом.
2: Описание индикатора состояния
Эта плата модуля поставляется с индикатором состояния соединения и индикатором зарядки для отображения рабочего состояния модуля
Индикатор состояния соединения (синий светодиод):
<1>: Chang Liang: подключиться к отключению, сканирующему оборудованию
<2>: Устранение 2000 мс, флэш -50 мс дважды: успешное соединение
<3>: Вымирание 1S, Liang 1S: состояние состояния спаривания
9: упаковочный список
Антенна: 2, хозяин: 1, раб: 1
