Универсальный ретранслятор, модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

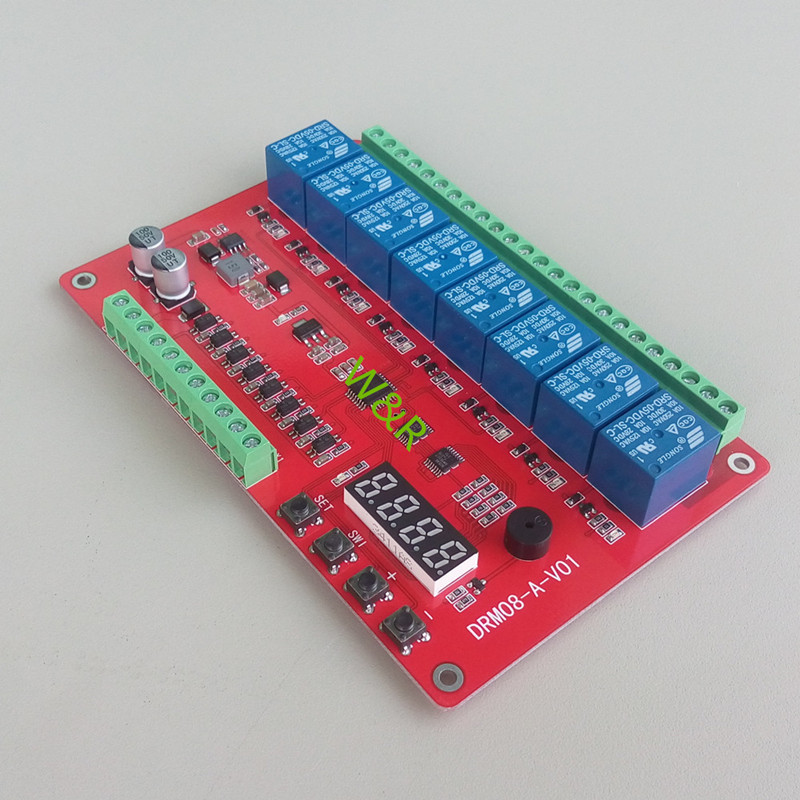

DRM08Краткое введение
DRM08МногофункциональныйМодуль управления реле,ВыбиратьиспользоватьВысококачественные компоненты промышленного уровня, тщательно спроектированные и обработанные, Стабильная производительность,Простая операция,Его можно широко использовать в различных случаях управления мощностью.
Функции:
1.2017Новая версия DRM08 добавляет функции сцепления для каждого канала;
2. Он имеет 8 каналов управления вводом и выводом, каждый канал может быть установлен отдельно20функции для удовлетворения большего количества потребностей в приложениях;
3. DC8V-3Вход напряжения шириной 6 В,Он обладает анти-обратным подключением подключения питания и не будет повредить модуль из-за неправильного источника питания;
4. У него есть световой индикатор мощности и свет всасывания синего реле;
5. Функция времени может быть установлен не менее 0,1 секунды, а точность времени лучше, чем 1%;
6. Добавить функцию автоматической сохранения питания, которую пользователи могут установить сами;
7. Все параметры настроек могут храниться автоматически.
8. Вход сигнала триггера поддерживает пользователя для выбора триггера импульса высокого уровня или низкого уровня;
один модульФункция
Пользователи могут выбрать следующие через ключи и отображать20Одна из функций, и режимы сцепления между каждым каналом могут быть объединены по желанию, параметры функций могут быть установлены и сохранены, и можно установить два периода времени, T1 и T2, а параметры времени - это0.1Регулируется между секундами до 270 часов, с максимальной точностью лучше 0.01 секунда.
Функция 1:Страсть -Delayed всасывание:После задержки времени T1 от мощности будет вытянута реле, а в любое время передается импульсный сигнал высокого уровня.
Функция 2:Раскрытие задержки мощности:При включении реле втягивается. После того, как время T1 втягивается, реле отключается, а импульсный сигнал высокого уровня в любое время передается и перезагружается;
Функция 3:Вдыхание и комбинация отключены:Когда питание включена, реле отключается, а реле поглощается после достижения времени отключения T1;
Функция 4:Время отключено перед всасыванием:Когда включена мощность, реле втягивается, и реле отключается после достижения времени всасывания T1;
Функция 5:Режим бесконечной петли 1:Когда мощность включена, реле отключается, и реле поглощается после достижения времени отключения T1;
Функция 6:Режим бесконечной петли 2:Когда мощность включена, реле сразу же привлекает и закрывается. Дайте интерфейсу X высокоуровневый импульсный сигнал в любое время, и эта функция сбрасывается и перезапускается;
Функция 7:Конечный режим петли 1:Когда мощность включена, реле отключается, и реле поглощается после того, как время отключения T1;
Функция 8:Конечный режим петли 2:Когда включается мощность, реле втягивается, и реле отключается после достижения времени всасывания;
Функция 9:
Режим эстафеты самостоятельно:Дайте интерфейсу реле x сигнал импульса высокого уровня, реле поглощается, а затем импульсный сигнал высокого уровня дается реле с отключением.
Функция 10:Режим реле триггера уровня (включая функцию отключения задержки):При включении реле отключается, давая интерфейсу X1 сигнал высокого уровня, и реле сразу же притягивается, и когда сигнал порта x1 исчезает, реле все еще притягивается и когда время всасывания T1 достигает реле отключено.ПРИМЕЧАНИЕ. В этой функции, если T1 установлен на 0 секунд, он становится: на порту X высокого уровня есть реле высокого уровня, и он будет немедленно отключен без сигнала.
Функция 11:После запуска фиксированное всасывание времени:При включении реле отключается, и график X дается сигнал импульса высокого уровня.
Функция 12:После запуска отключите:При включении реле отключается, а график x дается импульсный сигнал высокого уровня.
Функция 13:После запуска фиксированное всасывание и комбинация отключены:Когда мощность включена, реле отключается, а импульсный сигнал высокого уровня дается на график X.
Функция 14:Время отключиться после запуска:Когда мощность включена, реле отключается, а импульсный сигнал высокого уровня дается на границе x.
Функция 15:
Режим 1 бесконечной петли 1 после запуска:Когда мощность включена, реле отключается, а импульсный сигнал высокого уровня дается на график X.
Функция 16:Режим 2 бесконечного петля после запуска:При включении реле отключается, а импульсный сигнал высокого уровня дается на границе с X, реле поглощается и подключено. Повторите интерфейс X с помощью импульсного сигнала высокого уровня, и вышеуказанные функции могут быть перезапущены;
Функция 17:РЕЖИМ ПЕРЕДАЧИ ВРЕМЕНИ ПЕРЕПОЛЯНИЯ ПИТАНИЯКогда мощность включена, реле отключается, и сигнал импульса высокого уровня дается на границе с X после достижения времени отключения T1, реле поглощается и подключено; начался снова;
Функция 18:Конечный режим синхронизации с конечным циклом 2 после запуска:Когда мощность включена, реле отключается, и сигнал импульса высокого уровня дается на границе с X. лицо, и вышеупомянутые функции могут быть запущены снова;
Функция 19:Режим условного цикла 1:Когда мощность включена, реле отключается, давая график x сигнал высокого уровня.
Функция 20:Условный режим цикла 2:При включении реле отключено, и сигнал высокого уровня дается на границе с X, реле поглощается и подключено. Если сигнал высокого уровня интерфейса x исчезнет, реле будет немедленно отключено, и функция будет сброшена;
два Электрический параметр
Рабочее напряжение: рекомендуется DC 8V-36 В (Экстремальное рабочее напряжениеDC 6V-48 В)
Номинальная мощность: статическая мощность (когда реле не поглощается) меньше 0,1 Вт, а выключенный дисплей меньше 0,03 Вт
Пиковая мощность (когда реле полностью поглощено) меньше 3,2 Вт
Рабочая температура: рекомендуется -20℃—60℃(Экстремальный диапазон рабочей температуры-30℃—70℃)
Грузоподъемность: релеЧастая грузоподъемность во рту: DC 0-30V/10A, связь 0-250V/10A
Ретрансляция Обычно закрытая грузоподъемность порта: DC 0-28V/10A, связь 0-125V/10A
три Интерфейс модуля
модульВход напряжения/сигналаконец:иметь11Интерфейс проволоки, все интерфейсы имеют клеммы проводов, что удобно для использования пользователями
1,DC+: DC Power Power Pole Pole
2.DC-: DC Power отрицательный электрод
3,XM:Общественный конец входной терминала сигнала оптоэлектронного изоляции
4,X1-X8: интерфейс обнаружения входного сигнала
Примечание:Интерфейс обнаружения входного сигнала может быть либо активным на высоком уровне, либо активен на низком уровне.X4Это эффективно на высоком уровне.X4Это действительно для низкого уровня!
реленагрузкаВыход:иметь24Интерфейс проволоки, все интерфейсы имеют клеммы проводов
1. Нет1-NO8 :Реле часто включает интерфейс, реле вдыхается перед всасыванием, а ком является коротким после комбинации
2. com1-Com8:Общественный интерфейс реле
3. NC1-NC8 :Реле постоянно закрывается, а реле коротко -перед комбинацией реле.
