42 57 86 -Step Motor Driver DM556 5.6A/128 субсидийн вместо 2M542 MB450A

Цена: 2 959руб.    (¥140)
Артикул: 529282145760

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:上海联林机电
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1753 698руб.
¥1703 593руб.
¥4509 477руб.
¥2805 917руб.
  • Информация о товаре
  • Фотографии

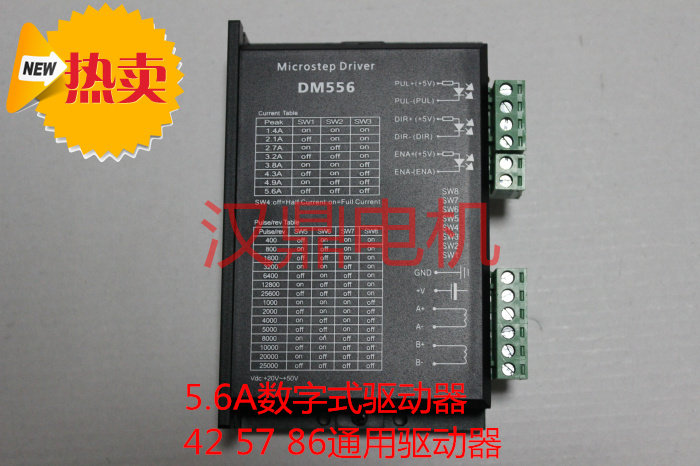

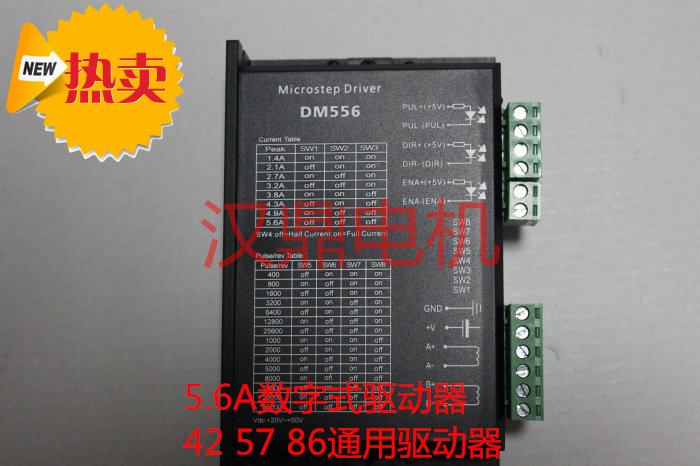

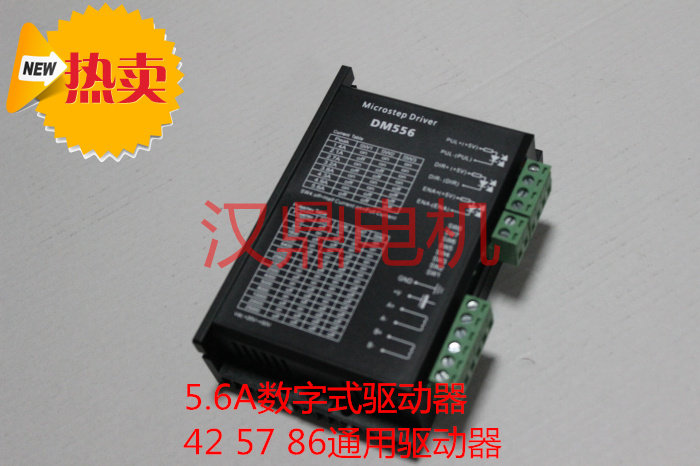

Полностью цифровой драйвер DSP Technology DM556 Модель полная замена DM556





DM556 DSP DigitalДрайверы подразделяются на 16 типов микроэтапов, с максимальным количеством шагов в 25 600 шагов на революцию;Этот драйвер находится в постоянном тока DC и имеет рабочий диапазон DC DC18V-50V.

Наш магазин обещает: Все товары гарантированно оригинальные, новые и подлинные.,Все продукты передаются в течение 72 часов, прежде чем покинуть фабрику

Прерывистое тест на старение включения, пусть ты сделаешь

Используйте его без каких -либо забот и предоставьте технические консультации!Если у вас есть какие -либо вопросы, пожалуйста, свяжитесь с обслуживанием клиентов Wangwang, мы будем от всего сердца.

Услуга!

Отличная производительность диска

Может быть полностью загружен 48V4.2A

То есть рабочее время длиной 200 Вт

Пожалуйста, отрегулируйте переключатель циферблата, когда он не включается

Строго запрещено управлять кодами и кодами разоблачения в прямом эфире.

Напряжение сигнала направления импульса составляет около 5 В, между 4-24 В

Ток 10-20 мА предпочтительно 10 мА

Контрольное напряжение выше 10 В требует сопротивления строки 2-3 тыс.

Напряжение сигнала этого драйвера составляет 5V-24V

Описание продукта

DM556Это недавно запущенный цифровой двухфазный шаговый двигательВодитель принимает новейшую 32-разрядную технологию DSP и в основном управляет двухфазными гибридными шаговыми двигателями 42, 57 и 86 типов.Микроэп-шаги подразделяются на 14 типов с максимальным количеством шагов 25 600 шагов на революцию; Большинство случаев.Благодаря встроенной технологии микро-сегментации, эффект высокой сегментации может быть достигнут даже в условиях низкой сегментации, а также плавно пробегает низкий, средний и высокоскоростной, а шум низкий.Он имеет защитные цепи, такие как полуточный, перенапряжение и перегруз.Драйвер объединяет функцию автоматического настройки параметра, которая может автоматически генерировать оптимальные рабочие параметры для различных двигателей, максимизируя производительность двигателя.Этот драйвер питается от DC, а рекомендуемый рабочий диапазон-DC18V-50V.

Особенности продукта

1,Новая 32-битная технология DSP.

2,Двигатель с низким уровнем вибрации и шума.

3, автоматическая мощность вибрации параметров

4,Встроенное высокое деление, работа на низкой скорости очень плавная.

5, Прецизионный контроль тока снижает нагрев двигателя

6, с повышенным напряжением, пониженным напряжением, коротким замыканием и другими функциями защиты

7, Ток автоматически уменьшается вдвое в неподвижном состоянии

8, Вход дифференциального сигнала с изоляцией оптопары

Области применения

Подходит для различного малого и среднего оборудования для автоматизации и инструментов, таких как гравюра, маркировочные машины, режущие машины, машины с ЧПУ, автоматическое сборочное оборудование и т. Д.

Таблица параметров

Настройки подразделения микрошагов:



Импульс номер

D5

D6

D7

D8

200

on

on

on

on

400

off

on

on

on

800

on

off

on

on

1600

off

off

on

on

3200

on

on

off

on

6400

off

on

off

on

12800

on

off

off

on

25600

off

off

off

on

1000

on

on

on

off

2000

off

on

on

off

4000

on

off

on

off

5000

off

off

on

off

8000

on

on

off

off

10000

off

on

off

off

20000

on

off

off

off

25000

off

off

off

off





Работать текущие настройки:



Пиковой ток



D1

D2

D3

1.4A



on

on

on

2.1A



off

on

on

2.7A



on

off

on

3.2A



off

off

on

3.8A



on

on

off

4.3A



off

on

off

4.9A



on

off

off

5.6A



off

off

off

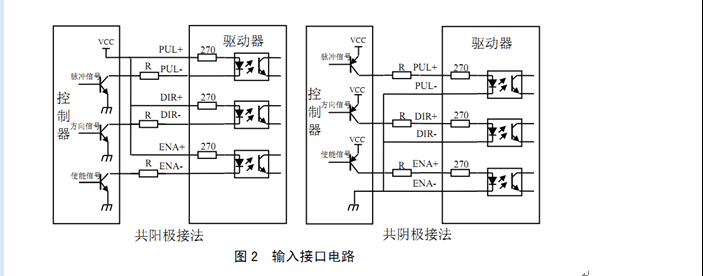

Схема интерфейса управляющего сигнала

DM542Драйвер использует схему дифференциального интерфейса, которая может использоваться для дифференциальных сигналов, несимметричных интерфейсов с общим катодом и общим анодом, и имеет встроенную высокоскоростную фотопару, позволяющую принимать сигналы от длинных линий, открытых коллекторов и выходных цепей PNP.На примере открытого коллектора и выхода PNP схема интерфейса выглядит следующим образом:





Уведомление:

DM542Описание интерфейса контрольного сигнала:



имя

Функция

PUL+(+5V)

Управляющий сигнал импульса: кромка импульса действителен;PUL-Высокая электричество4-5V, Обычно низкое электричество0-0.5VСущностьЧтобы надежно реагировать на импульсный сигнал, ширина импульса должна быть больше, чем1.2usСущностьКак будто используя+12V или +24VСерия резистора требуется.

PUL-(PUL)

DIR+(+5V)

Сигнал направления: высокий/Сигналы низкого уровня, чтобы обеспечить надежность двигателя, сигнал направления должен быть, по крайней мере, по крайней мере при импульсном сигнале, по крайней мере,5usУчреждать.Начальное направление работы двигателя связано с проводкой двигателя.A+,A-Обмен) Направление начальной работы двигателя может быть изменено,DIR-Высокая электричество4-5V, Обычно низкое электричество0-0.5V.

DIR-(DIR)

ENA+(+5V)

Включение сигнала: этот входной сигнал используется для включения или запрета.ENA+забрать+5V,ENA-Когда низкий уровень подключен (или внутренний оптокуплер включен), водитель отключит ток с каждой фазы двигателя, чтобы сделать двигатель в свободном состоянии, а в настоящее время импульс Step не будет отвечать.Когда эта функция не требуется, конец сигнала включения может быть приостановлен в воздухе.

ENA-(ENA)



Описание функции диска:



Функция диска

инструкции

Настройки микро -шаговой подразделения

поD5-D8Четыре переключателя циферблата устанавливают сегмент микроавтобуса драйвера.Когда пользователь установлен, драйвер должен быть сначала отключен, а питание урегулирована.Для конкретных настроек, пожалуйста, обратитесь к инструкциям макета драйвера.

Автоматическая полуоткрытая функция

поD4Наберите переключатель, чтобы установить автоматическую полузащитную функцию драйвера, установив, чтобы быть установленным наOFFКогда двигатель останавливает ток автоматически вдвое сократился, уменьшите тепло мотора

Вывод настройки тока

поD1-D3Три цифертных переключателя для установки выходного тока привода, который доступен8файлыДля конкретных настроек, пожалуйста, обратитесь к инструкциям макета драйвера.

Двигатель интерфейс

A+иA-Шаг в моторAПоложительный и отрицательный конец группы фазовой обмотки;B+/B-Шаг в моторBПоложительный и отрицательный конец группы фазовой обмотки.когдаA,BКогда двухфазная группа обмотки заменяется, двигатель может быть изменен.

Силовая интерфейс

Используйте источник питания постоянного тока, диапазон рабочего напряженияDC20-50V, рекомендуетсяDC24-48Vиспользовать.

Индикатор Light Описание

Зеленый свет яркий, как индикатор питания, который всегда яркий, что указывает на то, что вход питания нормальный

При перенапряжении, под давлением и коротким замыканием красный свет включен, а мощность переоценивается после сбоя

Установка примечания

Размер водителя:118*76*34mm, Установить расстояние отверстия110mmСущностьОн может быть установлен или горизонтальная установка. Рекомендуется использовать вертикальную установку.При установке он должен быть тесно прикреплен к металлическому шкафу, чтобы принести пользу его рассеянию тепла.



О включении  Уведомление:

    Когда питание не удобна, а вал двигателя должен быть отрегулирован, вы можете рассмотреть возможность использования Enable;

    При включении индикаторный свет - красный, а вал двигателя находится в разблокированном состоянии;

    Спортивный импульс и конец направления, все доступны!



    О службе после продажи: нечеловеческий ущерб, двухлетняя гарантия
