Одно ось двойной оси, три ось четырех оси, пять оси, шесть оси, контроллер движения двигателя сервиса, контроллер движения двигателя
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
1 Обзор
Последняя разработка компании“&RDQUO: Использование высокопроизводительного 32-битного процессора, приводное устройство принимает подразделенный шаговый двигатель или сервопривод AC, оснащено ЖК-монитором и полностью закрытой сенсорной клавиатурой. Система имеет характеристики высокой надежности, высокой точности, низкого шума и легкой работы.
Этот контроллер может управлять движением шести двигателей, которые могут реализовать работу точки, прямой линии и дуговой интерполяции. Он имеет такие функции, как петля, прыжок, подпрограмма, прерывание, последующее наблюдение, позиционирование и другие функции. Поддерживает китайский, английский, текстовые инструкции и GM -код. Простые и четкие параметры приносят удобство и скорость в вашу работу. Функция настройки ввода/вывода удобна для вашего использования и ремонта.
1.1 Основные функции
Настройки параметров:Каждый управляющий параметры, связанные с обработкой и работой, могут быть установлены для того, чтобы эффект обработки достигал лучшего состояния.
Ручная операция:Он может достичь высокого, низко -скоростного ручного, динамического, нулевого процесса, нулевой обратной машины.
Управление программой:Текущие процедуры обработки могут быть изменены и сохранены.
Автоматическая обработка:Он может реализовать такие функции, как одно -сегмент/непрерывная, воздушная работа и подвеска.
Программирование:Можно использовать для обучения программированию или выбора обучения
Внешнее руководство:Он может определить различные внешние ручные функции для облегчения использования
Выберите функцию ввода свободно:Сделайте ограниченный входной порт, который может удовлетворить различные потребности пользователей
Богатые инструкции:17Многофункциональные команды могут удовлетворить ваши различные функциональные потребности
Быстрая точка: ось славы можно разделить на самой высокой скорости, чтобы повысить эффективность
Подпрограмма: подпрограмма вызовы, восемь слоев могут быть вложены
Прерывание: Движение тока от внешнего сигнала прерывается в обработку прерываний
Следуйте: Во время процесса каждой оси вспомогательный вал может перемещаться в соответствии с состоянием входной точки
Урегулирование позиции: приостановите выполнение текущей программной строки после того, как входная точка действительна
1.2 Системный состав
Системы с ЧПУ в основном состоят из следующих частей:
l Высокая эффективность, высокая скорость 32 -бит
l ЖК -дисплей (разрешение: 192×64)
l Специальный чип управления движением (выход сигнала: 5 В TTL)
l Вход/вывод (24 канала фотоэлектрической выделения 24 В вход 24 В, 10 каналов фотоэлектрической выделения 24 В вывода)
l Память программы по обработке пользователей (48 программ можно хранить)
l Максимальное количество программных линий 300
l Массив кнопок пленки (28 ключ)
1.3 Технические индикаторы
l Минимальный блок данных 0.001mm
l Максимальный размер данных ±9999.999mm
l Быстрое ограничение скорости упражнений   8000 мм/мин (когда импульсный эквивалент составляет 0,001 мм)
l Максимальное ограничение скорости скорости обработки   8000 мм/мин (когда импульсный эквивалент составляет 0,001 мм)
l Высочайшая частота выходного импульса 150KHz
l Ось управления   6-осевая (x, y, z, a, b, c)
l Ссылка оси номер   Линейная 6 оси (x, y, z, a, b, c), дуга 2 ось (x, y)
l Электронное снаряжение   Молекулярный (N): 1-65535, разделен (M): 1-65535
l Основная функция системы   Автоматическое, ручное, редактирование программы, параметры системы, самопроверка, настройки и т. Д.

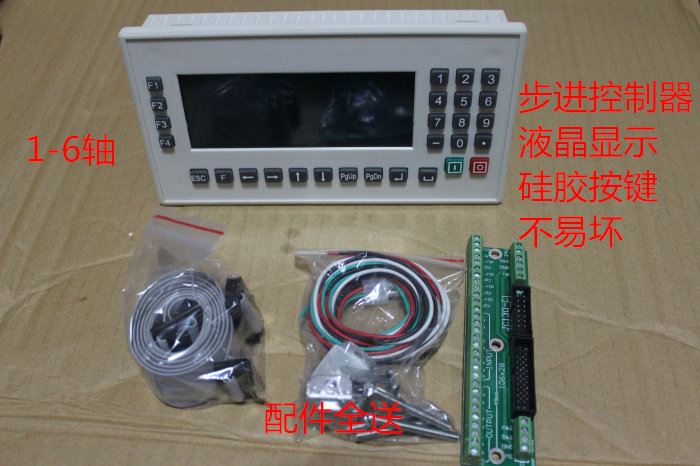

1.4 Внешний вид и панель
Внешний вид контроллера: см. Домашнюю страницу
Размеры: 172 длинная, ширина 94, 30 толщиной
Встроенный размер отверстия: длина 162, ширина 84, толщина передней пластины 4
