1 Сплошная реле модуль/высокий и низкий уровень триггера/60 В/2a Выход Optocoupler Выход/преобразование уровня.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

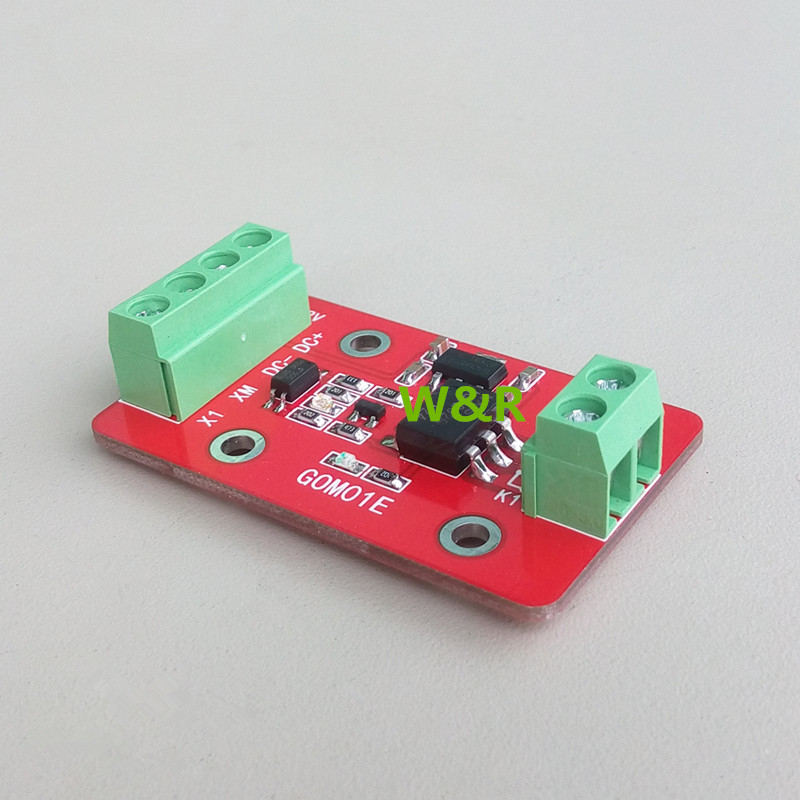

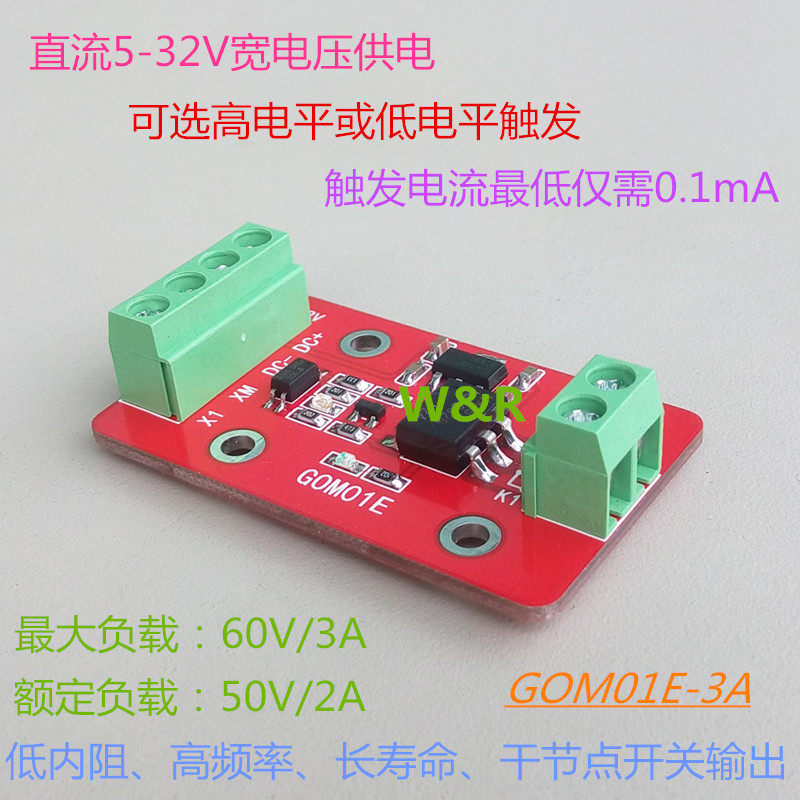

GOM01E-3Асолидное состояниеМодуль управления реле
Серия GOMТвердотельный модуль управления реле,НеобязательныйПоложительный или отрицательный электродСигнальный триггер, только необходимость0.1mAЗапустить ток для управлениямаксимумКонтрольная способность есть3Твердовое реле A поглощается, а в модуле используются подлинные высококачественные компоненты, индикаторы красного и синего сигнала, двухсторонние платы PCB промышленного класса, комплексную планировку и стабильные характеристики.
GOMСерияТвердотельный реле модуль,Используя технологию Photomos, выходной терминал реле твердотельного состояния имеет меньшее внутреннее сопротивление, может заменить контакты механических реле и иметь характеристики небольшого тока управления, быстрого времени работы и длительного рабочего срока службы.
один Описание модуля
1. Поставка напряжения напряжения DC 5-32V, с возможностями анти-анти-антионирования питания;
2. Номинальная нагрузка выходного порта: AC/DC 0-50V/2A ;60V/3A (в пределах 100 мс);
3. выходной портОбычно контакты с открытым переключателем, которые не являются сухими узлами и не имеют требований к направлению тока;
4, входконецВысокие и низкие уровни являются необязательнымитриггер;
5. Модуль обладает сильной антиинтерферентной способностью и стабильной производительностью;
6. Модуль имеет 1, 2, 4, 4, 8 на выбор;
7. Индикатор мощности (красный) и индикатор состояния реле (синий) каждой дороги

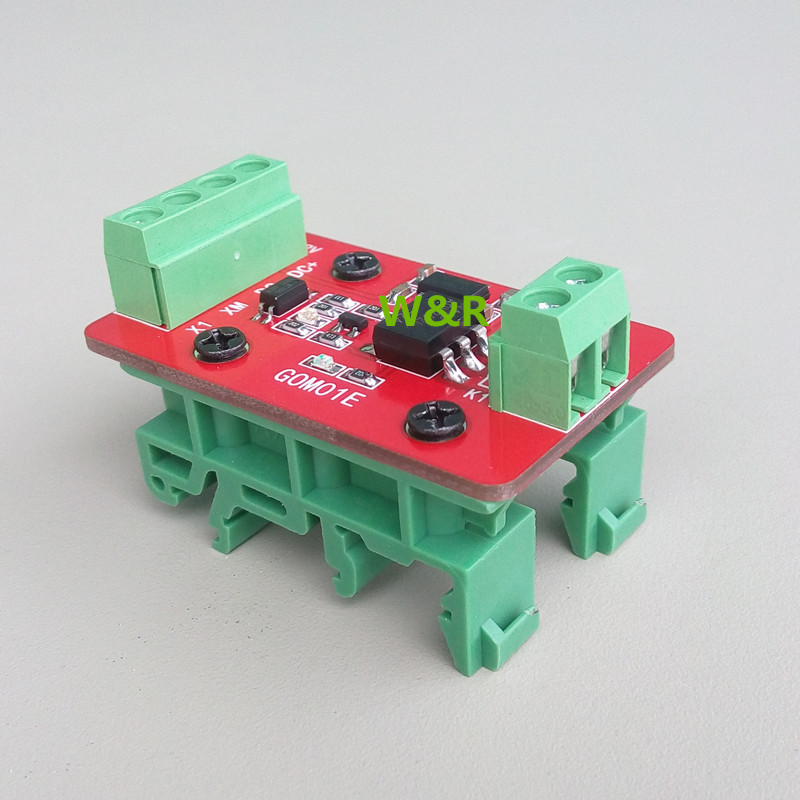

8. Он оснащен 4 3 -миллиметровыми отверстиями для крепления болтов, которые могут быть зафиксированы непосредственно винтами или могут быть установлены с использованием стандартных направляющих железнодорожных кронштейнов.
9. Размер модуля: 3,0 см. * 5.0m * 1,0 см (длина*ширина*высота)
Примечание. Этот модуль может быть непосредственно использован для управления сигналом или нагрузкой сопротивления; В то же время вам нужно добавить к обоим концам эмоциональной нагрузки, продолжающей диод.
два Интерфейс модуля
Конец управления модулем:
1,DC+ : Популярность питания постоянного тока
2.DC- : Внешний источник питания постоянного тока отрицательный полюс
3. XM : Общий порт Trigger Terminal может быть выбран через этот интерфейс для высокого или низкого запуска.
4. x1 : Первый триггерный терминал может быть выбран для высокого или низкого запуска, а ток триггера нуждается только в 0,1 мА.
При выборе триггера высокого уровня: 3-32V является активным напряжением высокого уровня
При выборе триггера низкого уровня: 0-2V является активным напряжением низкого уровня
РЕЛА
1. №1 : Реле обычно открывается интерфейс, реле подвешены до того, как реле осасывается, и коротко подключается к Com после всасывания;
2. C0M1: общественный интерфейс реле;
три другой
1.Для получения подробных электрических параметров, эталонных схем подключения, диаграмм измерений модуля и т. Д., Пожалуйста, обратитесь к руководству пользователя.
2.Модуль оснащен стандартной конфигурацией без железнодорожных кронштейнов.
