485 Продолжительный контейнер/коммуникация/элажа/промышленная оценка/DC8 ～ 36 В/9 В/12 В/24 В
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

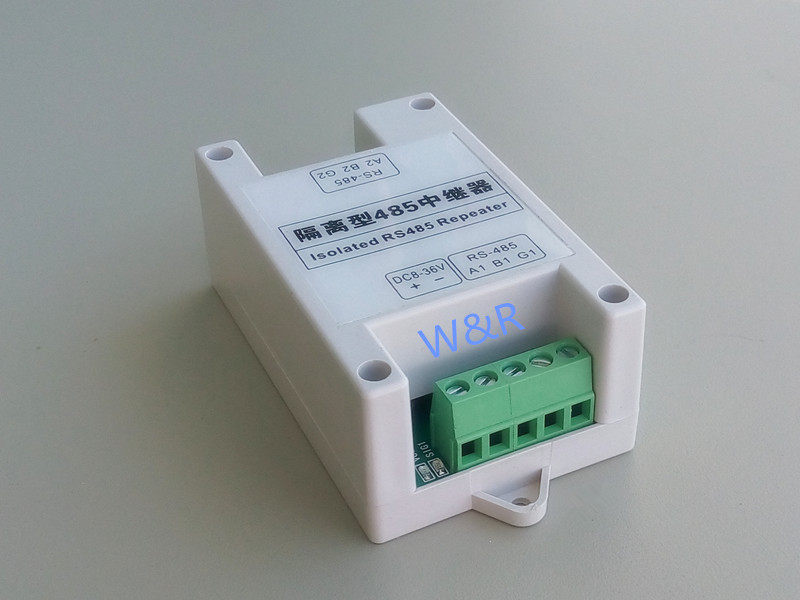

ИзоляцияRS485Эстафетное описание
один Введение продукта

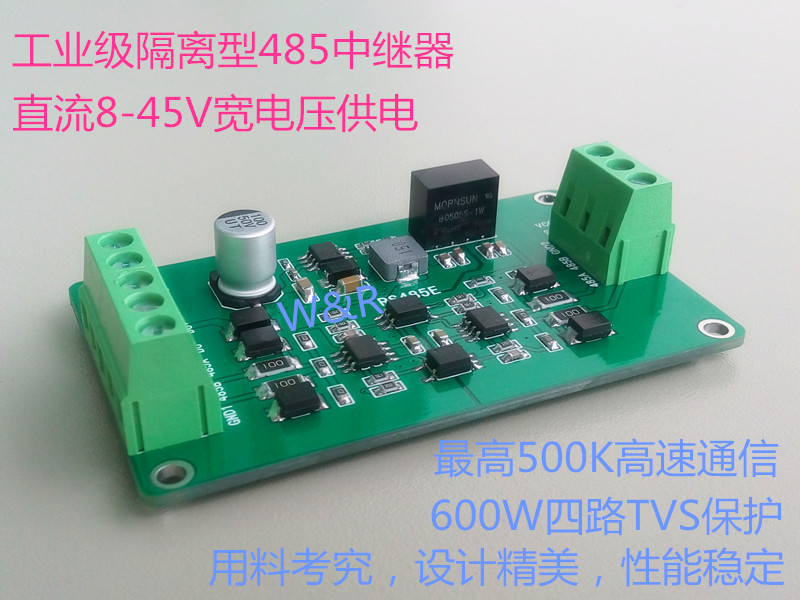

ИзоляцияRS485EРеле является высокоэнергетическим индустриальным -расширителем сигнала RS485 RS485.Продукт может автоматически воспринимать направление потока данных и скорость коммуникационного передачи и не требует какого -либо управления или сигнала рукопожатия, чтобы гарантировать, что данные прозрачно прозрачны.Сигнал питания и коммуникация оборудования полностью изолированы, в то время как существуют такие меры, как защита всплесков и статическая защита электроэнергии.Он имеет характеристики длинного расстояния передачи, высокой скорости и стабильной производительности.Широко используется в машине посещаемости, системе сбора платежей за карт IC, управления автоматизацией, системы управления доступом, парковкой, системы продаж столовой, системы зарядки на шоссе.
два Особенности продукта
1. Промышленное проектирование, полная связь, стабильная и надежная производительность,Скорость передачибольшинствоДо 500 кбит / сПредметы
2. Встроенный -в модуле мощности выделения высокого качества/постоянного тока для достижения электрической изоляции между портами;
3.Поддержать много -макиновую связь, Может подключить до 128 узлов, самое длинное расстояние передачи составляет 1200 метров;
4. Технология автоматического управления потоком данных, автоматическая дискриминация и направление передачи данных управления;
5. Многочисленные меры по защите:Положительная и отрицательная защита от ESD 15 кВ, 600 Вт с двойной дорогой, защита от телевизоров 2,5 кВ изоляция;
6. Диапазон ширины источника питания составляет 8-45 В постоянного тока, и он обладает защитой от борьбы с анти-античкой;
3: электрические параметры:
Устройство RS485E подходит для длительной стабильной работы в соответствии с значением рекомендации; устройство не работает в соответствии с предельным значением, но может привести к снижению производительности; не превышать диапазон пределов в любое время, в противном случае оно может привести к повреждению устройства !
| Рекомендуемое значение (типичное значение) | Предельное значение |
Рабочее напряжение | DC: 8-36V | DC: 6-48V |
рейтинг власти | 0.3W (9 В/30 мА; 12 В/23 мА; 24 В/12 мА) | 0.5W |
Рабочая Температура | -30℃До 70℃ | -40℃До 80℃ |
Ответственная способность | 1-128 узлов | 128 Узел |
Расстояние связи | 0-1200 метров | 1200 метров |
Коэффициент связи | 300-500Kbps | 500Kbps |
Добрые советы:
ОДИН: 485 МЕРЫ УПРАВЛЕНИЯ МЕРИКА:
1. Линия связи 485 должна быть защищена скрученными линиями. Лучше всего использовать больше акций для более чем 1200 метров.
2. Постарайтесь как можно больше держаться подальше от проводов высокого напряжения, не делайте параллельно с шнуром питания, не говоря уже о том, чтобы связывать его.
3. Автобус 485 должен быть структурой жилищного автобуса и решительно устранять соединение типа звезд и соединение вилки.
4. Если вы выращиваете более 30 контроллера или линии более 500 метров, необходимо использовать реле 485.
5. Оборудование и шасси обменного источника питания должны быть по -настоящему заземленными, а земля хорошая.
6. Используйте линию экранирования, чтобы подключить GND всех 485 устройств.
7. На последних 485 устройствах 485+ и 485- и подключите сопротивление терминала 120 Ом.
Два: требования выбора провода использования автобуса RS-485:
Используйте 2 ядра, чтобы покрыть скрученную пару
Медь, 0,5 ～ 0,75 квадратного миллиметра, диаметр линии,
Улучшен 38 ~ 88 Ом/км,
Ронг сопротивление 30-50 NAM/KM,
Двухкарновый экранирующий двойной скрученный провод с скрученным расстоянием (если расстояние линии не превышает 500 метров, стандарт линии может быть соответствующим образом уменьшен, но это должно быть скрученные линии)
Три: ограничение быков:
Он состоит из двух или более устройств с физическим соединением друг с другом. Автобус разрешается подключать до 128 устройств на шине. Без составчика длина шины не превышает 1200 метров.Системная шина не должна иметь ветви. Если ветвь неизбежен, должны быть выполнены следующие требования:
1. Длина ветви не превышает 10 метров; сумма длины шины не превышает 800 метров; общее количество оборудования на линии ветки не должно превышать 50.
2. Все линии сигнала связи должны быть вдали от источника помех. Линия сигналов должна идти слабо. Не двигайтесь с сильной мощностью (например, жилой мощностью 220 вольт) или RF -сигнала (например, CATV, большой аудиокабель большого сигнала ) Параллель. Линия должна превышать 0,5 метра.
3. Соединение всех линий должно быть подключено с помощью сварки или шелковых карт, а водонепроницаемая и влажная обработка необходимо использовать. Полем
Четыре: сигнал вместе:
1. Все оборудование в одном сегменте сети должно иметь унифицированный сигнал, чтобы избежать помех CO -модели.
2. При концентрации источника питания отрицательный электрод постоянного тока всего источника питания (включая самооценки с оборудованием связи) в одной и той же сети непосредственно получает общедоступную землю.
В это время область сигнала является областью власти постоянного тока.
3.Когда один дом независимо питается, заземляющий (черная линия) всего автобусного оборудования на одном сегменте сегмента соединяется вместе, которая образует общедоступную сигнальную землю.

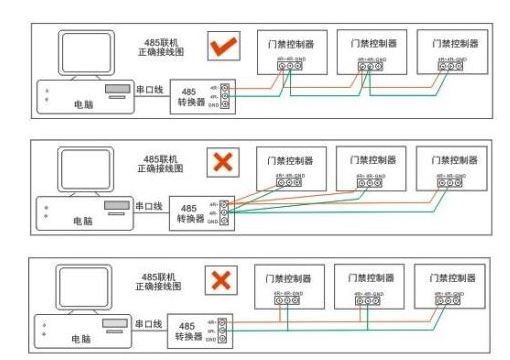

Пять: схема подключения
6: рекомендуйте несколько методов отладки:
Прежде всего, необходимо убедиться, что проводка оборудования является правильной и строго соответствующей:
1. Метод общей земли: используйте 1 линию или линию экранирования для подключения GND всех 485 устройств, чтобы избежать разницы в мощности, которая влияет на связь между всеми устройствами.
2. Метод сопротивления терминала: в последних 485 устройствах 485 и 485-терминальной резистентности 120 Ом для улучшения качества связи.
3. Метод отключения промежуточного сегмента: проверьте, слишком ли нагрузка оборудования слишком длинна в результате прерывания нагрузки оборудования. Влияние повреждения устройства на всю линию связи слишком длинное.
4. Вытягивая метод провода в одиночку: просто и временно вытяните линию на устройство, которое можно использовать для устранения того, вызывает ли проводка сбой связи.
5. Замените метод преобразователя: переносите с собой несколько преобразователей, чтобы исключить, влияет ли проблема качества преобразователя на качество связи.
6. Обратите внимание на этот метод отладки: сначала гарантируйте, что компьютерный ноутбук, который вы носите с собой, является обычным устройством для связи, замените компьютер клиента для связи. Если это возможно, это означает, что последовательный порт клиента может быть поврежден.
