4 -Road Solid -State Relay Module/Extension/High -Level Trigger/Fuse/Control Exchange 220V 220V
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DC 12V
- DC 24V
- DC 5V
| Напряжение: | DC 5V, DC 12V, DC 24V |
Добрые советы:Модуль твердотельных реле серии GTM управляется постоянным током 220 В переменного тока, будьте осторожны, чтобы не сделать неправильную фотографию!

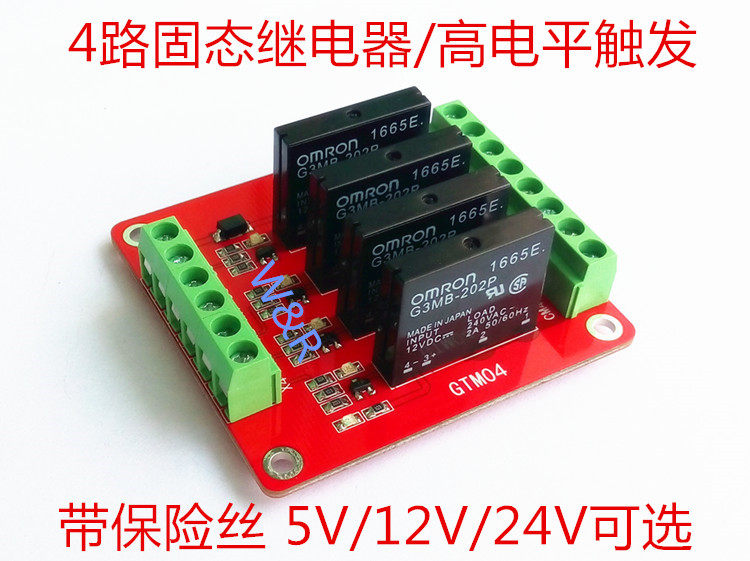

GTM04Твердое состояниеВведение в релейный модуль
GTM04Твердое состояниеМодуль управления реле,использоватьТриггер высокого уровня или сигнала,Только1MA CurrentВы можете управлять контрольной способностью как2АТвердое состояниеВсасывание и соединение эстафеты, производство модулейИспользуйте оригинальные высококачественные силовые реле, мощные и высоковольтные транзисторы, красные и синие сигнальные лампы,ПромышленностьДвусторонняя плата печатных плат, комплексная планировка и стабильная производительность, могут широко использоваться в различных случаях управления мощностью.
один Описание модуля
1,Он имеет функцию предотвращения обратного подключения источника питания, и неправильный источник питания не повредит модуль;
2. Выход оснащен самовосстанавливающимся предохранителем 240 В/2 А для защиты модуля;
3.В модуле используются оригинальные высококачественные реле, номинальная нагрузка: AC 2.40V/2A;
4,модульСильная анти -интерференционная способность и стабильная производительность; необходимо только касаться тока1магистр
5, Рабочее напряжение модуля доступно в 5 В, 12 В, 24 В;1дорога,2дорога,4дорога,8Дорожный модуль доступен;
6,Модуль принимает контроль высокого уровня;модульВстроенныйОграниченное сопротивление потоку,Положительный контроль над источником питания может быть использован напрямуюЭто также может бытьиспользоватьОдиночная машинаизПорт ввода/выводаконтрольПредметы
7,иметьИндикатор питания (красный),4Индикатор статуса электричества Lu Ji (синий)
8Конструкция интерфейса является гуманной, и все интерфейсы могут быть непосредственно подключены через терминал провода, что очень удобно.
9, Размер модуля:6.0cm * 5.6m * 2.5См (длинная*ширина*высота),Есть 43mmФиксированные отверстия для болтов для легкой установки

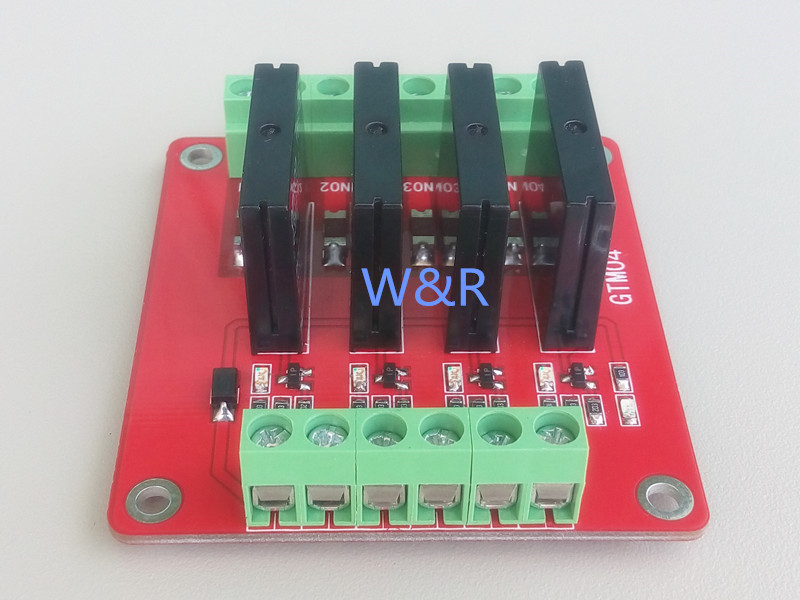

два Интерфейс модуля
Конец управления модулем:иметь6Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. DC+ : Внешний источник питания постоянного токаПравильнополюс (доступен в модулях 5 В, 12 В и 24 В)
2. DC- : Внешний источник питания постоянного тока отрицательный полюс
3, х1-X4: Интерфейс управления реле,Когда уровень высокий, реле замыкается.
РЕЛАиметь8Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. NO1-нет4: Реле часто включает интерфейс, реле вдыхается перед всасыванием, а ком является коротким после комбинации
2. Com1-Com4: Relay Public Interface
