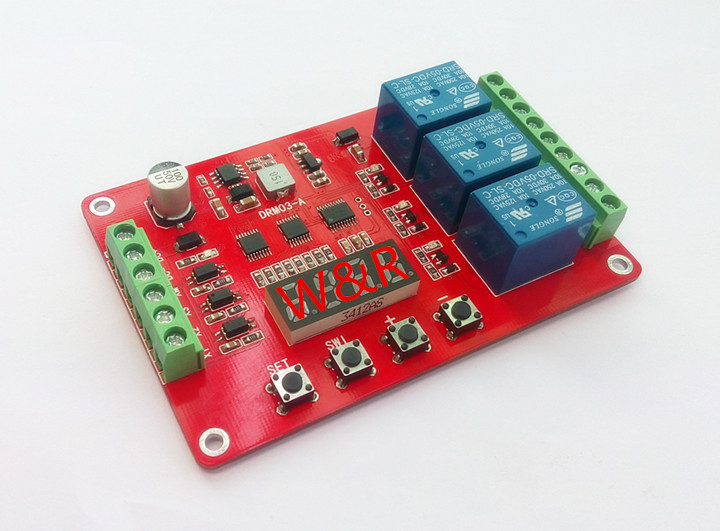

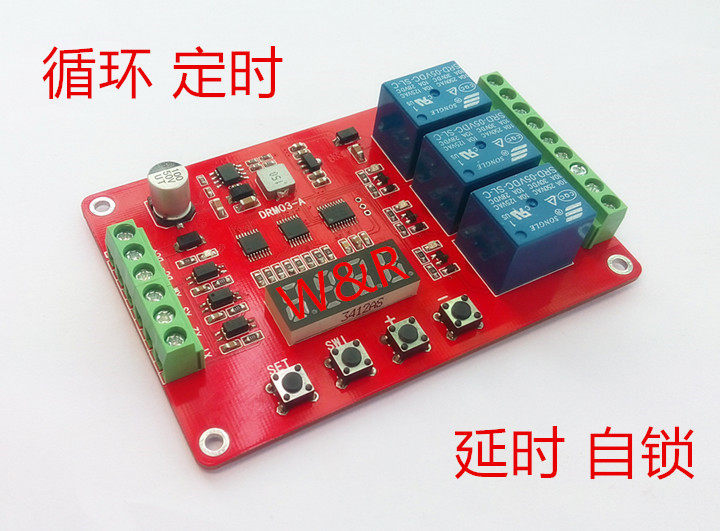

DRM03/3 -й дорожный много -функциональный реле модуль/задержка/Self -lock/Cycle/Time/Time Relay/и т. Д.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
DRM03 трехсторонние многофункциональные инструкции
DRM03МногофункциональныйМодуль управления реле,ВыбиратьиспользоватьИспользуя высококачественные компоненты, тщательно спроектированные и обработанные, Стабильная производительность,Простая операция,Его можно широко использовать в различных случаях управления мощностью.Модуль предустановлен Дуея20Различные функции могут удовлетворить различные потребности приложений, а другие конкретные функции могут быть настроены и добавлены в соответствии с потребностями пользователя.
Функции:
1.2017В новой обновленной версии добавлена функция связи каждого канала.,Каждый канал может запускаться последовательно, что делает функцию более эффективной;
2. сделать3Управление входом и выходом каналов, каждый канал можно настроить отдельно20функции для удовлетворения большего количества потребностей в приложениях;
3. DC8V-3Вход напряжения шириной 6 В,Он обладает анти-обратным подключением подключения питания и не будет повредить модуль из-за неправильного источника питания;
4. У него есть световой индикатор мощности и свет всасывания синего реле;
5. Функция синхронизации может быть установлена не менее 0,1 секунды, а точность синхронизации лучше 0,01 секунды;
6. Добавить функцию автоматической сохранения питания, которую пользователи могут установить сами;
7. Все параметры настроек могут храниться автоматически.
8. Вход сигнала триггера поддерживает пользователя для выбора триггера импульса высокого уровня или низкого уровня;
один модульФункция
Пользователи могут самостоятельно выбирать следующие параметры с помощью кнопок и цифрового дисплея:20Одна из функций: параметры функции могут быть установлены произвольно, параметры могут быть сохранены при отключении питания, а настройка параметра времени минимальна.0.1В секундах точность лучше 0.01 секунда. Конкретные инструкции по эксплуатации вы можете получить в руководстве пользователя у продавца после покупки.
Функция 1:Задержка включения питания
Функция 2:Отключение с задержкой включения
Функция 3:Включите и отключите питание, затем установитеКогда он закрыт, а затем отключен
Функция 4:Включите питание и втяните, затем установитеОткрыть и закрыть снова
Функция 5:Режим бесконечного цикла 1: после включения сначала отключите, затем закройте, а затем повторите вышеуказанные действия.
Функция 6:Режим бесконечного цикла 2: после включения сначала втяните, затем отключите, а затем повторите вышеуказанное действие.
Функция 7:Режим ограниченного цикла 1: после включения сначала отключите, затем закройте, а затем повторите действие более NX раз.
Функция 8:Режим ограниченного цикла 2: после включения сначала втяните, затем отключите, а затем повторите действие более NX раз.
Функция 9:Режим самоблокирующегося реле: подайте сигнал один раз, и состояние реле изменится один раз.
Функция 10:Режим реле, срабатывающий по уровню: реле замыкается при наличии сигнала и отключается при отсутствии сигнала.
Функция 11:Время срабатывания после срабатывания
Функция 12:Регулярно отключайтесь после срабатывания
Функция 13:После срабатывания он закроется, а затем через определенные промежутки времени отключится.
Функция 14:После срабатывания, отключение по времени и последующее закрытие
Функция 15:Режим бесконечного цикла 1 после запуска
Функция 16:Режим бесконечного цикла 2 после запуска
Функция 17:Режим конечного цикла синхронизации после запуска 1
Функция 18:Режим конечного цикла синхронизации после запуска 2
Функция 19:Режим условного цикла 1: цикл, если есть сигнал, остановка цикла, если сигнала нет.
Функция 20:Режим условного цикла 2: цикл с сигналом, стоп-контур без сигнала
Другие функции:Добавлена функция привязки для каждого канала.,Каждый канал может запускаться последовательно;Между каждым каналом можно организовать сотни комбинаций функций.
два Электрический параметр
Рабочее напряжение: рекомендуется DC 8V-36 В (Экстремальное рабочее напряжениеDC 6V-48 В)
Номинальная мощность: статическая мощность (когда реле не поглощается) меньше 0,1 Вт, а выключенный дисплей меньше 0,03 Вт
Пиковая мощность (когда все реле замкнуты) составляет менее1.2W
Рабочая температура: рекомендуется -20℃————60℃(Экстремальный диапазон рабочей температуры-30℃————70℃)
Грузоподъемность: релеЧастая грузоподъемность во рту: DC 0-30V/10A, связь 0-250V/10A
Ретрансляция Обычно закрытая грузоподъемность порта: DC 0-28V/10A, связь 0-125V/10A
Используйте предел:1. Срок службы реле в 100 000 раз в полной загрузке, поэтому он более подходит для больших случаев контроля тока с низкой частотой.
2. Обратите внимание на баланс нагрузки порта реле.
три Интерфейс модуля
1,DC+: DC Power Power Pole Pole
2.DC-: DC Power отрицательный электрод
3,XM:Общественный конец входной терминала сигнала оптоэлектронного изоляции
4,X1: Введите интерфейс обнаружения сигнала 1
5,X2: Введите интерфейс обнаружения сигнала 2
6,X3: Введите интерфейс обнаружения сигнала 3
Примечание:Интерфейс обнаружения входного сигнала может быть либо активным высокого уровня, либо активным низким уровнем. Пользователь может выбирать через порт XM. Если XM подключен к отрицательному полюсу источника питания, X1-X3 имеют активный высокий уровень.Если XM подключен к положительному полюсу источника питания, X1-X3 активны на низком уровне!
реленагрузкаВыход:иметь9Интерфейс проволоки, все интерфейсы имеют клеммы проводов
1. Нет1 : первая дорогаРеле часто включает интерфейс, реле вдыхается перед всасыванием, а ком находится с ком.1короткое замыкание
2. com1: Первая дорогаОбщественный интерфейс реле
3. NC1 : первая дорогаРеле обычно закрыто интерфейс, до того, как реле вдыхается и ком.1Короткое соединение, пари после всасывания
4, НЕТ2 :Второй способРеле часто включает интерфейс, реле вдыхается перед всасыванием, а ком находится с ком.2короткое замыкание
5Компонент2: вторая дорогаОбщественный интерфейс реле
6, NC2 :Второй способРеле обычно закрыто интерфейс, до того, как реле вдыхается и ком.2Короткое соединение, пари после всасывания
7, НЕТ3 :Второй способРеле часто включает интерфейс, реле вдыхается перед всасыванием, а ком находится с ком.3короткое замыкание
8Компонент3: Второй способОбщественный интерфейс реле
9, NC3 :Второй способРеле обычно закрыто интерфейс, до того, как реле вдыхается и ком.3Короткое соединение, пари после всасывания
Четыре Размер модуля
Габаритные размеры: 98мм*66мм*20мм (длина*ширина*высота)
