Ретранслятор, модуль, шаблон, 5, 5v, 12, 12v, 24, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- DC 5V
- DC 12V
- DC 24V
| Напряжение: | DC 5V, DC 12V, DC 24V |

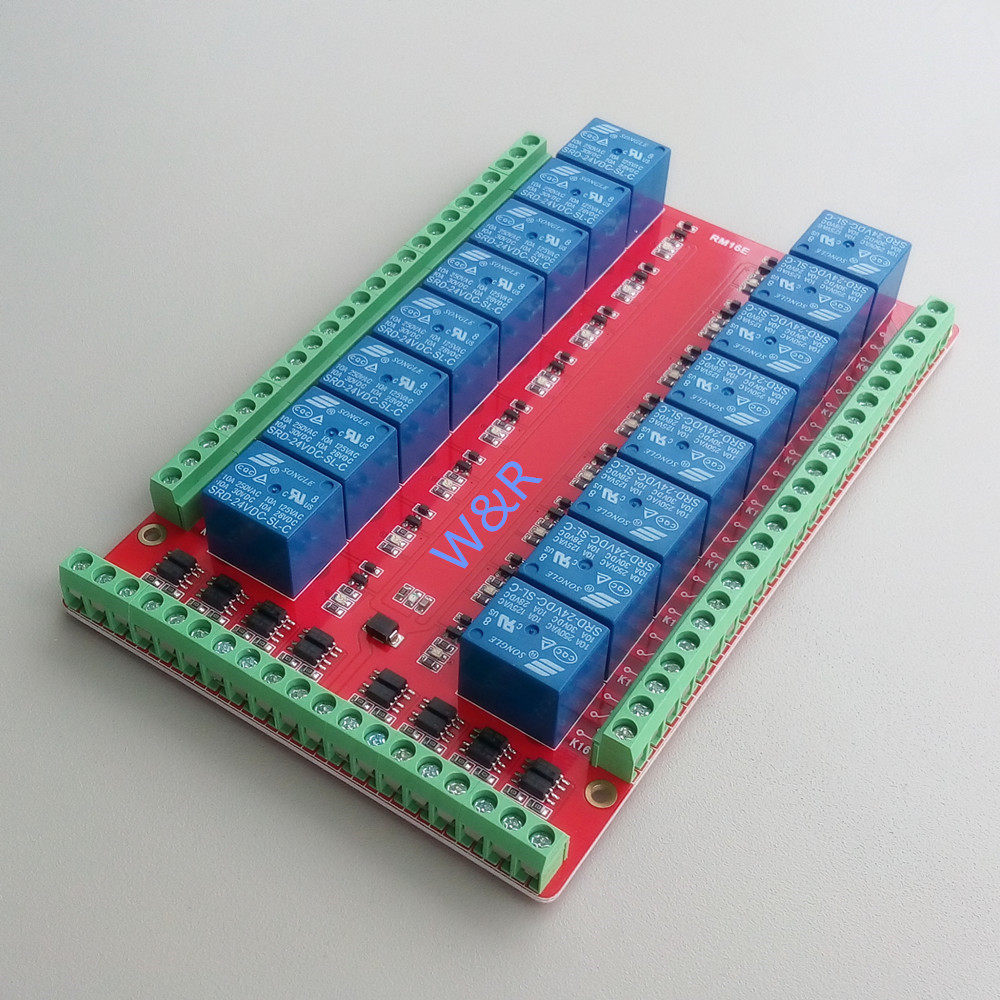

RM16Описание модуля управления двунаправленным изолирующим реле E
Изоляция16Модуль электрического управления Lu Ji,МожетвыбиратьВысокий уровеньилиНизкий уровеньСигнальный триггер,Только5MA CurrentВы можете управлять контрольной способностью как10A всасывание реле, добыча модулейИспользуйте подлинную высококачественную силовую реле,Небольшой пакет OptoCoupler,Высокопроизводительный триод напряжения, красный и синий индикатор сигнала, двусторонняя плата ПХБ военного уровня, соображения доски тканевой платы являются всеобъемлющими, производительность стабильна и может широко использоваться в различных случаях управления мощностью.
один Описание модуля
1,Увеличение функции борьбы с источником питания, неверно, не повредит модуль;Конструкция доходов от разлома, разрыв линии управления, реле не будет двигаться;
2, Модуль принимает подлинное высококачественное реле, часто открывает нагрузку на интерфейс: AC 250V/10A, DC 30V/10A;
3, Использовать высокое качествоМалая двунаправленная изолирующая оптопара, Сильная антиинтерференциальная способность и стабильная производительность; нужно только касаться тока5магистр
4, Рабочее напряжение модуля доступно в 5 В, 12 В, 24 В;4дорога,8дорога,12дорога,16Дорожный модуль доступен;
5,Пользователь может выбратьрелеУровень управления управлением может быть высокое всасывание или всасывание низкого уровня;модульВстроенныйОграниченное сопротивление потоку,Вы можете напрямую использовать положительный и отрицательный контроль полюсов в области питанияЭто также может бытьиспользоватьОдиночная машинаизПорт ввода/выводаконтрольПредметы
6, Индикатор мощности (красный),16Индикатор статуса электричества Lu Ji (синий)
7Конструкция интерфейса является гуманной, и все интерфейсы могут быть непосредственно подключены через терминал провода, что очень удобно.
8, Размер модуля:15.2cm * 10cm * 2.0См (длинная*ширина*высота),
9Есть 43mmФиксированные отверстия для болтов для легкой установки
два Интерфейс модуля
Конец управления модулем:иметь19Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. DC+ : Внешний электрод питания постоянного тока положительный электрод (доступен в модулях 5 В, 12 В и 24 В)
2. DC- : Внешний источник питания постоянного тока отрицательный полюс
3.XM: Оптическая изоляцияЧип общественная сторона
Если применен управление высоким уровнем уровня: этот сигнал должен быть подключен к отрицательному электроду питания питания питания питания
Если управление низким уровнем уровня: этот сигнал должен быть подключен к положительному полюсу пользовательской платы управления питанием
4,X1-X16: Интерфейс управления реле,
еслиXMПодключить отрицательный полюс: этот порт высокий уровень (относительный и сXM) Соответствующее всасывание эстафеты
еслиXMПодключить источник питания: низкий уровень этого порта (относительно и сXM) Соответствующее всасывание эстафеты
Примечание. Модуль изолированного реле состоит в том, чтобы соответствовать случаям, когда электромагнитная среда является резкой или сигнал относительно высок. Если вы хотите добиться полного эффекта изоляции, источник питания платы пользователя (то есть опорное подключение питания подключено XM) и источник питания источника питания питания модуля реле (DC+/DC-) его следует отличить.
РЕЛАиметь48Интерфейс проволоки, все интерфейсыЕсть проводная терминал, который удобен для пользовательской проводки
1. NO1-нет16: Реле часто включает интерфейс, реле вдыхается перед всасыванием, а ком является коротким после комбинации
2. Com1-Com16: Relay Public Interface
3. NC1-NC16: Реле постоянно закрывается, а реле коротко -перед комбинацией реле.
