Мотор, 36v, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- С USB485
- Драйвер
- Стандартный
- Перегретая защита
- 485 модель защиты
| Стиль: | Стандартный, Перегретая защита, 485 модель защиты |
| Установить еду: | С USB485, Драйвер |
Размер продукта: 13,6 см*8,2см*4,5 см алюминиевого сплава.
- Максимальная выходная мощность: 36 В— 720W, 24V— 480W, 12 В—240W
ПодходящийМоторные параметры:
- Номинальное напряжение36VДвигатель, соответствующая идентификационная мощность400 Вт и нижеИли логотип с рейтингом токаНиже 16аМоторная работа долгое время
- Номинальное напряжение24VДвигатель, соответствующая идентификационная мощность265 Вт и нижеИли логотип с рейтингом токаНиже 16аМоторная работа долгое время
- Номинальное напряжение12VДвигатель, соответствующая идентификационная мощность95 Вт и нижеИли логотип с рейтингом токаНиже 16аМоторная работа долгое время
(Драйвер может выводить номинальный ток 16A в течение длительного времени, но номинальная мощность, отмеченная на двигателе номинальное напряжение/эффективность с рейтингом)
Принципы
Этот драйвер использует ведущую технологию точного определения тока моторной цепи, имеет технологию самоопределения двигателя постоянного тока, технологию постоянного тока возобновляемого тока (или тормозного торможения) и мощную технологию регулирования PID, которая может идеально управлять запусками и тормозным тормозом (тормозным тормозом). , поворот -ориентированный процесс и заблокированная защита.Время отклика двигателя короткое, а задним силу невелика; мониторинг выходного тока в режиме реального времени для предотвращения перегрузки и эффективной защиты двигателя и привода.Номинальный ток двигателя может быть настроен с помощью циферблата -диального или последовательного порта, который может ограничивать запуск двигателя, торможение и блокировка тока в пределах номинального диапазона тока двигателя, который является эффективным и безопасным.

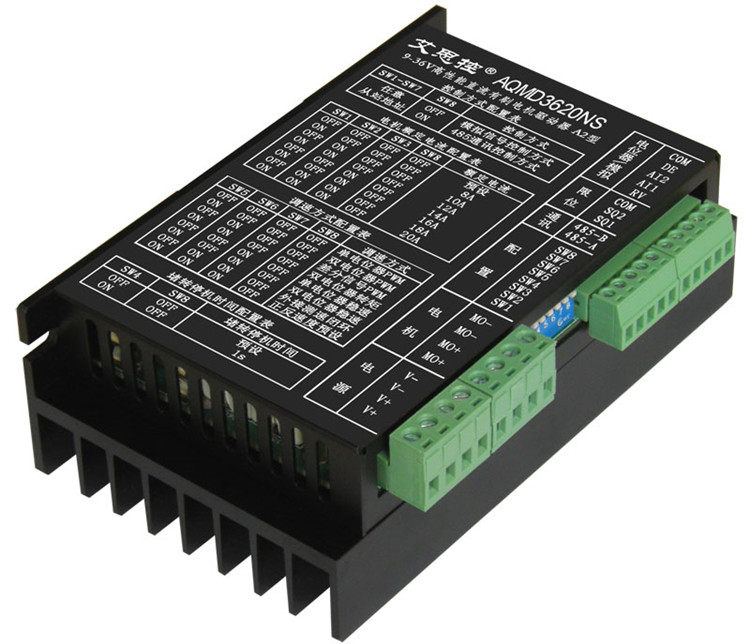

AQMD3620NS-A2 DC Функция двигателя:
| ◆ Диапазон напряжения составляет 9 ~ 36 В, максимальный ток нагрузки составляет 20А, а номинальный ток составляет 16aПредметы |
| ◆ Одиночный/двойной потенциометр, аналоговый сигнал 0 ~ 10 В и уровень TTL, -5V ~+5V Дифференциальный аналоговый сигнал или множественные входные сигналы RS485Предметы |
| ◆ Регуляция скорости ШИМ (регулирование давления), управление крутящим моментом (устойчивый ток), самооценка скорости/внешней скорости генератора скорости с закрытой регулировкой (устойчивая скорость) Методы регуляции с множественной скоростьюПредметы |
| ◆ Регулировка тока двигателя, может быть настроена максимальная нагрузка/тормозное ток, запуск двигателя/торможение/короткое время, небольшая сила удара; |
| ◆ Позитивные и обратные двухлетние регулировка скорости, предустановленная передняя/обратная скорость и хранение, управляйте началом и остановкой и направлением через переключатель/кнопкуПредметы |
| ◆ Вы можете подключиться к двум предельным переключателям к переднему и обратному пределуПредметы |
| ◆ Перегрузки двигателя и ограничения трафика, чтобы предотвратить повреждение перегрузки двигателя и поддерживать остановку ограничения трафика.Предметы |
| ◆ 485 Защита от напряжения коделей, поддержка Multi-Site Communice RS485, поддержка протокола Modbus-RTU, который удобен для управления несколькими контроллерами (такими как одно Chip Microcomputers, PCS или PLC) для поддержки защиты от прерывания связи; |
| ◆ Частота ШИМ на 18 кГц, регулировка скорости двигателя не имеет шумного звучания ШИМПредметы |
| ◆ Очень маленькая мертвая зона ШИМ, только 0,5US, эффективный диапазон ШИМ 0,1%~ 99,9%Предметы |
| ◆ Вся защита от ESD интерфейса может адаптироваться к комплексу в среде -. |

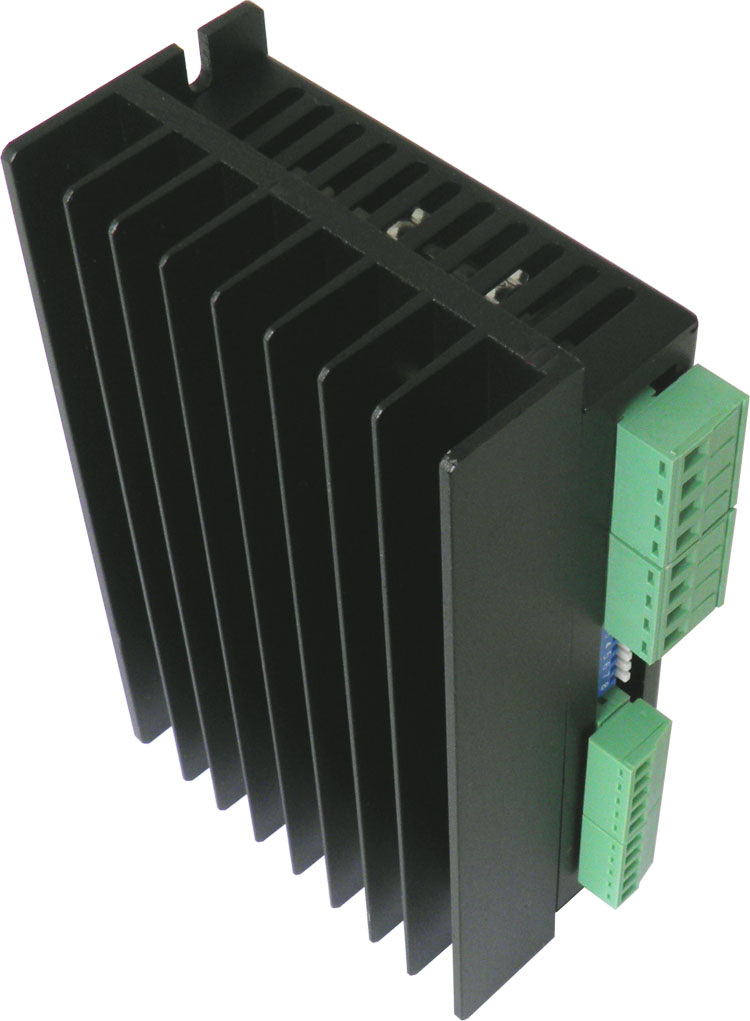

| ◆ Используйте корпус радиатора с толстым сплавом, эффект рассеивания тепла является хорошим. |
Для получения подробных руководств и программного обеспечения отладки, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы предоставить.

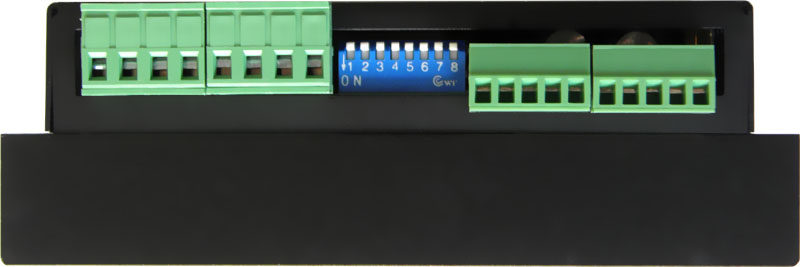

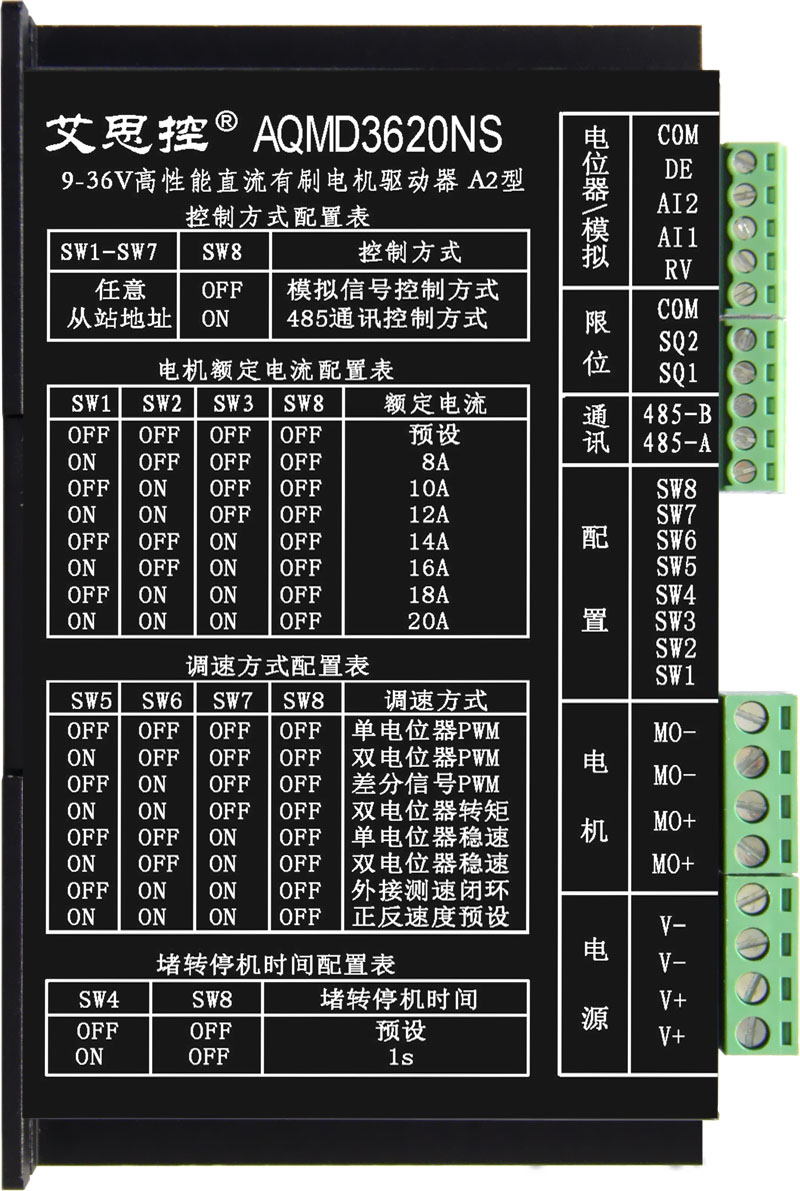

Конфигурация переключателя
1. Конфигурация метода управления

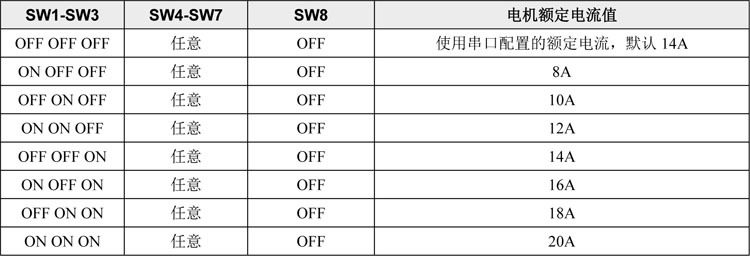

2. Конфигурация номинального тока двигателя

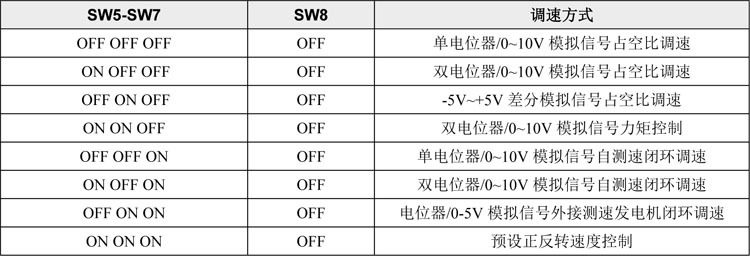

3. Метод конфигурации регулировки скорости
4. Конфигурация времени вращения
Типичное использование

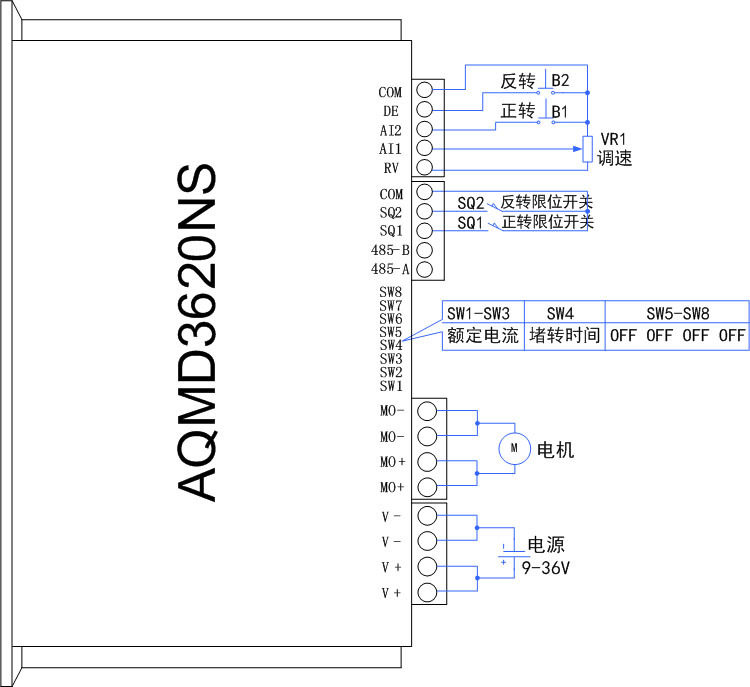

1. Метод подключения одноэлектрокомпьютерной занятии в точке управления корректировкой -скоростью -скоростью -скоростью -скоростью.
При использовании потенциометра для регулировки метода управления методом триггера необходимо настроить на динамический метод. Рабочий процесс: нажмите B1, вращается двигатель, а использование потенциометра регулируется; B1 подпрыгивает в последнем двигателе Остановки, а затем нажмите B1, чтобы аннулировать; нажмите B2, двигатель переворачивается и использует потенциометр для регулировки скорости; B2 отскакивает, двигатель останавливается; когда ограничения обращения останавливаются, B2 недействителен.

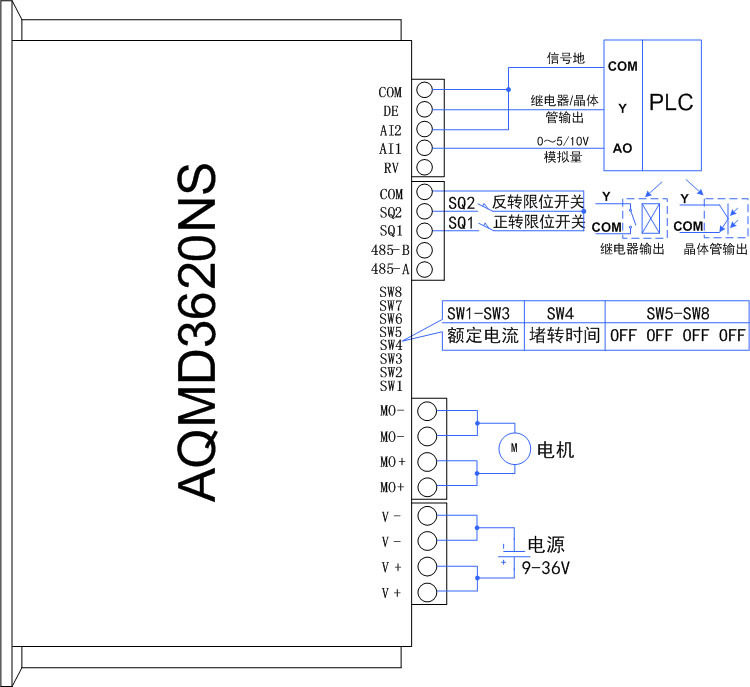

2. Метод подключения аналогового объема PPLC.
Этот метод подключения может реализовать регулировку скорости двигателя через объем моделирования ПЛК, переключите направление двигателя, чтобы переключить двигатель через реле/транзистор, и использовать ограниченный переключатель на передний и обратный предел.Когда значение напряжения AO составляет 0 В, двигатель останавливается; когда значение напряжения AO составляет от 0 до 10 В, выходной рабочий цикл пропорционален значению напряжения AO.

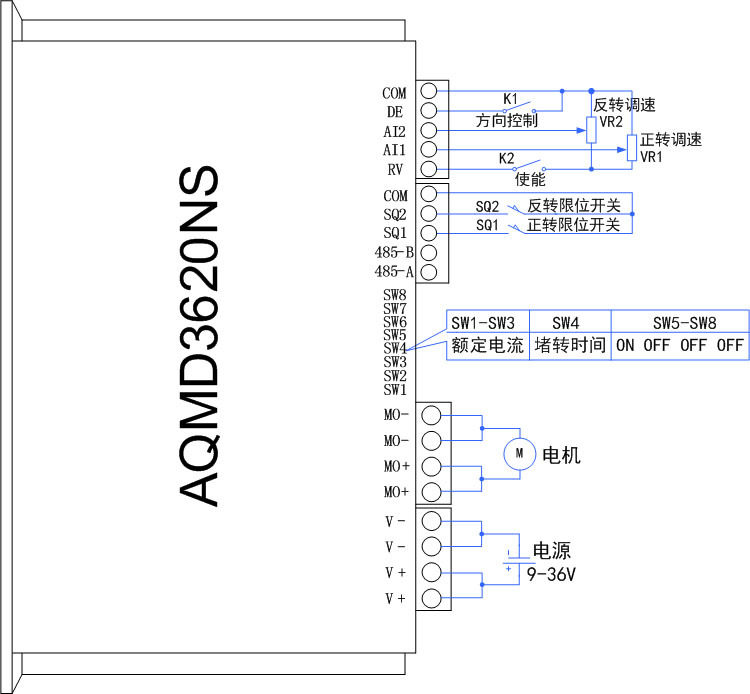

3. Двойной потенциометр занимает метод регулировки скорости в сфере обязательств.
Этот метод подключения может реализовать регулировку скорости двигателя на переднем и обратном направлении двигателя. Двигатель может контролироваться переключателем в направлении двигателя для переключения двигателя, а передняя и обратная Полем

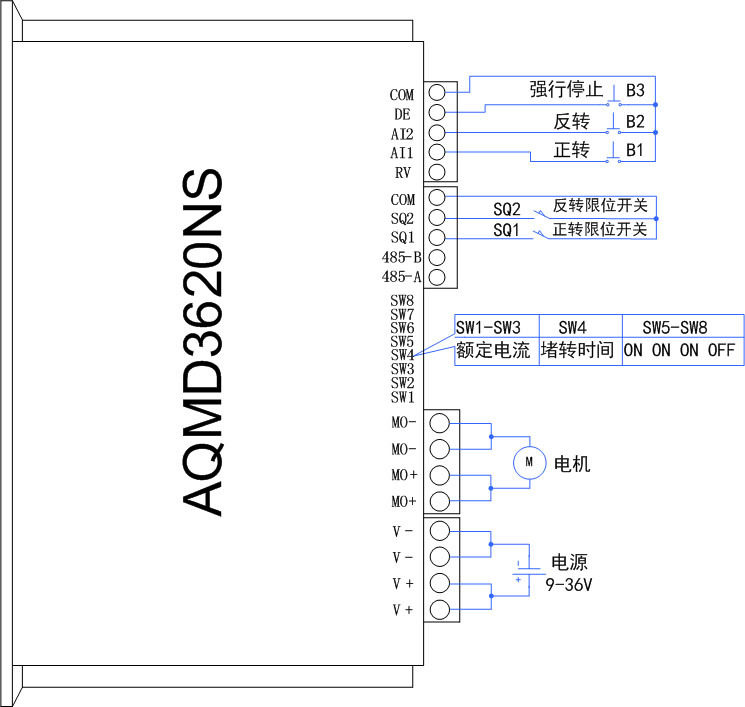

4. Предварительно установлен метод соединения самопотоки контроля положительной и обратной скорости
Рабочий процесс этого самооплачиваемого метода управления контактами: нажмите B1, двигатель вращается, нажмите B3 или касается генератора, пока не остановлен передний лимитный переключатель, вы можете нажать B2, чтобы сделать двигатель обратным; обратный, нажмите, нажмите B3 или турбина для касания генератора до тех пор, пока не будет касался обратного предельного переключателя. Вы также можете нажать B1, чтобы двигатель вращался; B3 насильно остановил кнопку.В процессе движения, независимо от вращения двигателя или обращения, двигатель можно остановить, нажав кнопку B3, нажав кнопку B3.
Если вмешательство окружающей среды велика, вы можете подключить 104 конденсатора между AI1 и COM и AI2 и COM.Если батарея используется для питания драйвера, рекомендуется подключить предохранитель 10A в интерфейсе питания.

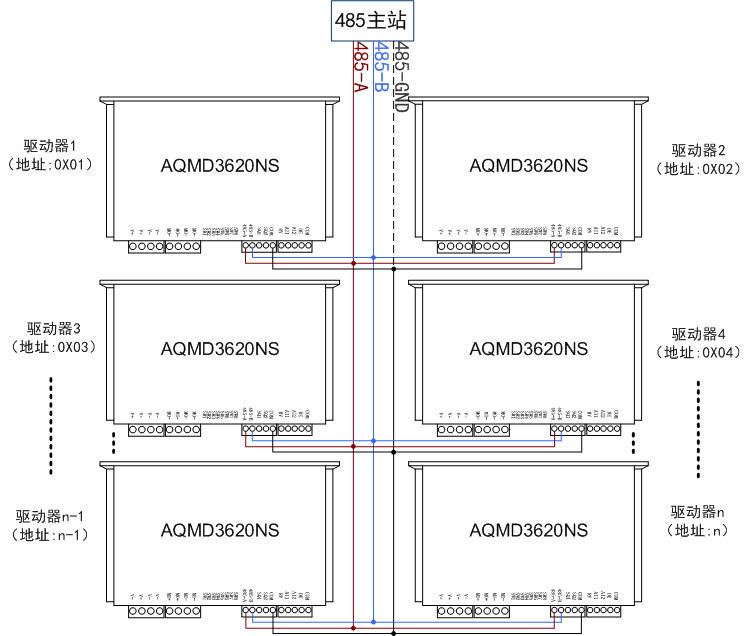

5.485 Метод управления много -сайтом
485 линейка связи каждого водителя подключена к основной станции 485 параллельно в виде A-A-A и B-B. Главная станция 485 работает независимо для каждого водителя через адрес станции, настроенный приводом.Адрес каждого настройки драйвера должен быть уникальным и не может повторяться с другими драйверами.
Адрес загрузки информации:http://www.akelc.com/download/show_59.html

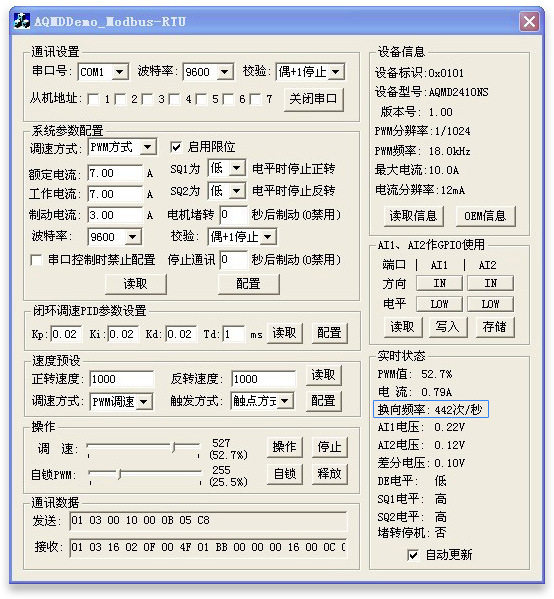

Пример программы
Предоставьте демонстрационную программу ПК (включая исходный код), которая может использоваться для настройки параметров, двигателей отладки или вторичной разработки.
Измерение производительности

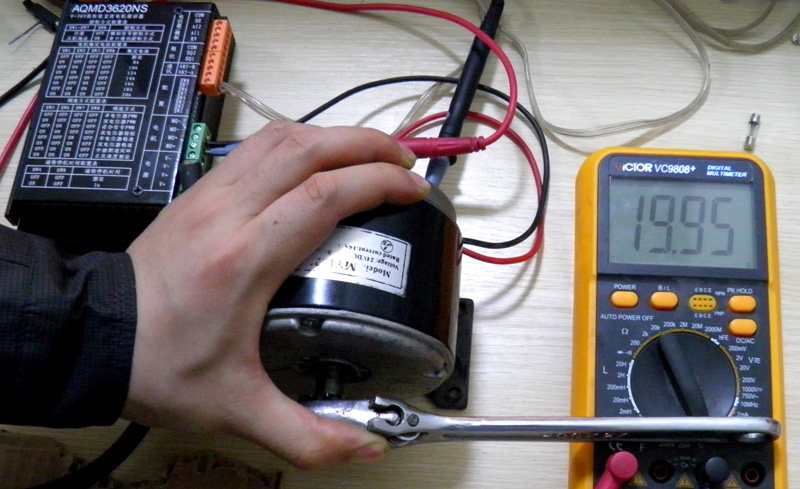

1. Тест на способность нагрузки
Действие автомобилей с аккумуляторами 20 Вт и 350 Вт и двигателями вообще в порядке!
Когда нагрузка на двигатель слишком велика, или драйвер будет постоянно выходить, значение выходного тока является предполагаемым номинальным током;
2. Тест времени ответа
Время, необходимое для двигателя батареи 24 В/250 Вт, чтобы вращаться на полной скорости на полной скорости тормоза.
Спустя моторного запуска и тормоза стабильны.
3. Тест на анти -интерференционную способность
Весь интерфейс ESD защита.Используйте более зажигание, чтобы указать на брандма (мгновенное напряжение обычно 2000 В ~ 10000 В) и шокировать любой проводной терминал, а водитель в целости и сохранности.
Особая функция
Для двигателей с высокой мощностью (обычно пустые токи загрузки выше 0,5А), устройство измерения скорости не требуется.В дополнение к направлению вращения двигателя, количество раз умножается на 60 - это скорость двигателя (Скорость двигателя = 60 *Частота направления/вращение двигателя поворачивается вокругК.Основываясь на функции самовестной скорости, драйвер может реализовать суждение о вращении и устойчивую скорость (то есть изменение скорости вызывает изменения скорости, и диск автоматически регулирует скорость до предыдущей скорости).
Приложение: AQMD×××&Времена;
Для получения информации, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы предоставить
Эта информация о драйвере включает в себя:
1. Копия «Руководство пользователя»;
2. Соглашение описывает копию;
3. Одна копия примера кода;
4. Настройка программного обеспечения.
Ты можешь быть собой“ детское описание&Скачать в RDQUO; или попросите обслуживание клиентов после получения ребенка.
Официальные цены на веб -сайт: 485 юань/произведение
Если он используется для контроля продукта или промышленного контроля, рекомендуется выбратьЭтот водитель;
Если вы рассмотрите факторы стоимости и покупаете ребенка, рекомендуется сначала взять прототип, а затем купить его партиями после тестирования.
