Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.Спасибо за ваше сотрудничество!
Этот магазин обещает продать только оригинальный подлинный Omron. Если вы хотите спросить любые вторые имитации, пожалуйста, возьмите сознательный объезд!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: Omron работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!
концевой выключатель безопасности
| Трансмиссионная стержень | 1НЗ/1НО (быстрого действия) | ||
|---|---|---|---|
| Насильственно отключите | Модель | ||

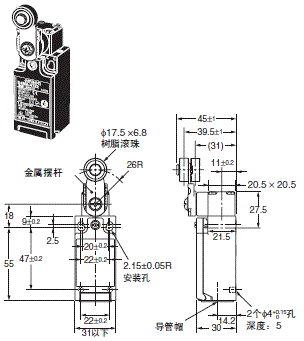

| Роллер (металлический рычаг, шарик из смолы) |  |  | D4NA-4122 |

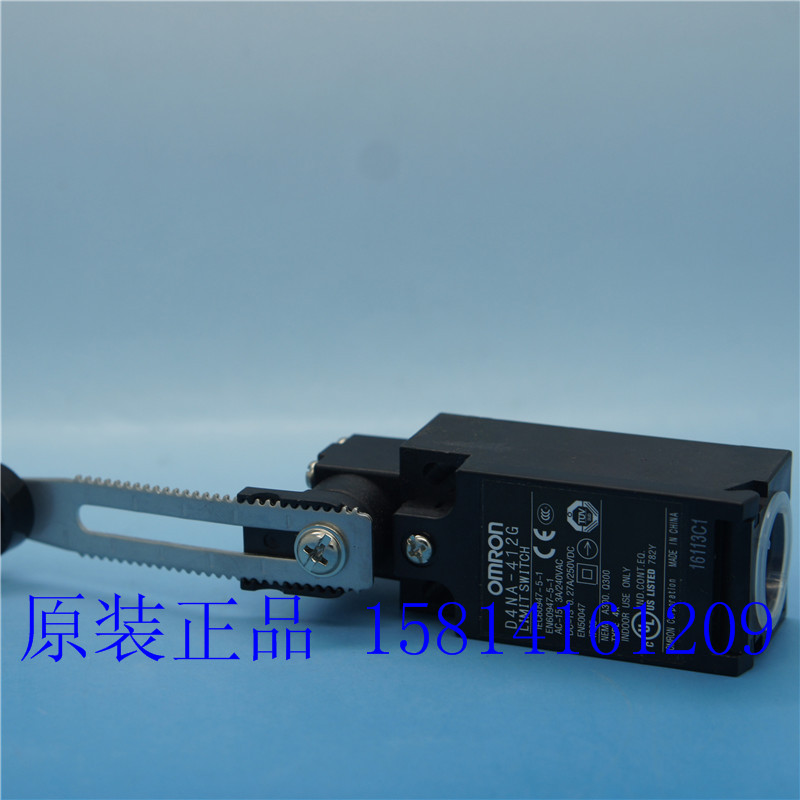

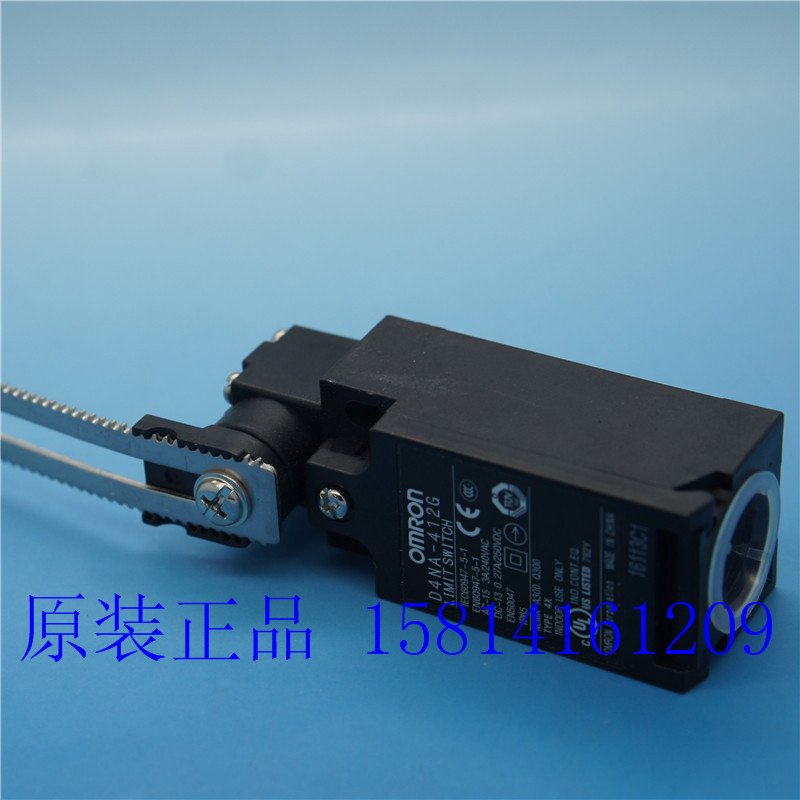

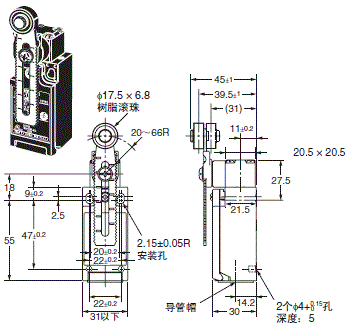

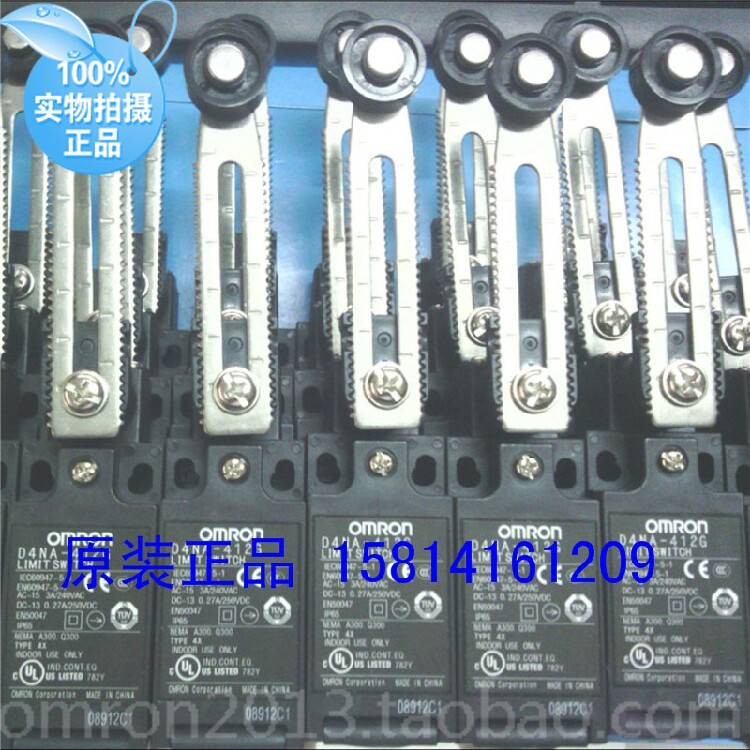

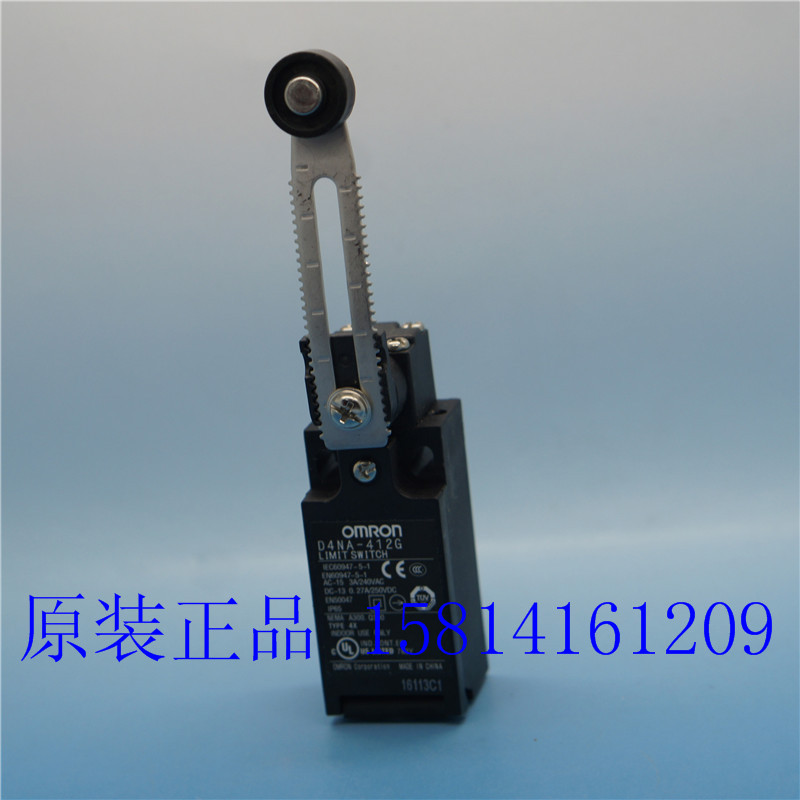

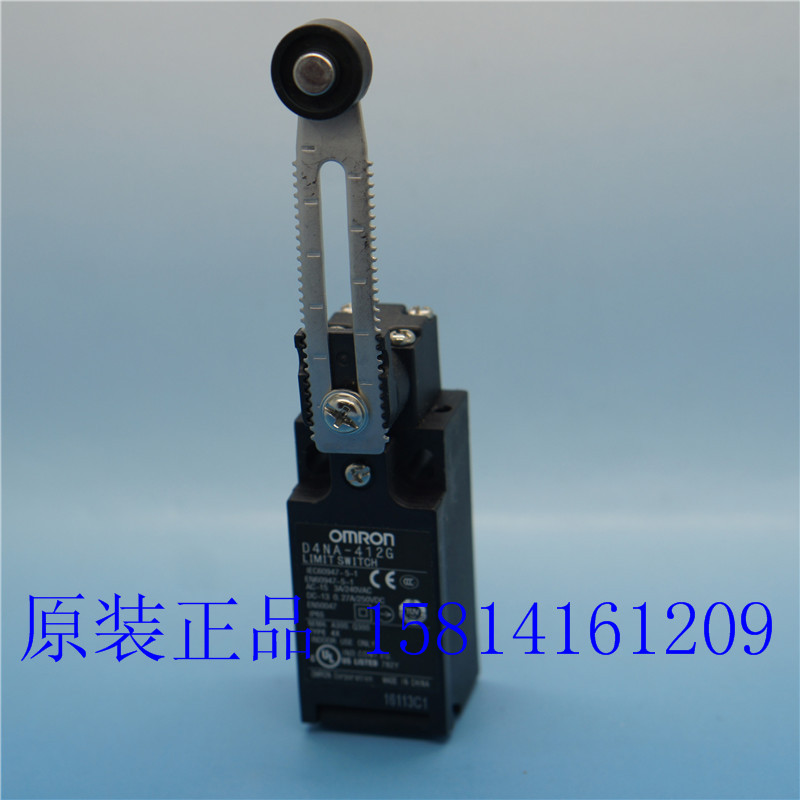

| Регулируемый шаровой рычаг, фиксирующего типа. (металлический рычаг, шарик из смолы) |  | | D4NA-412G |

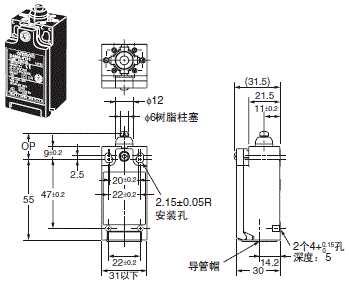

| Поршень |  | | D4NA-4131 |

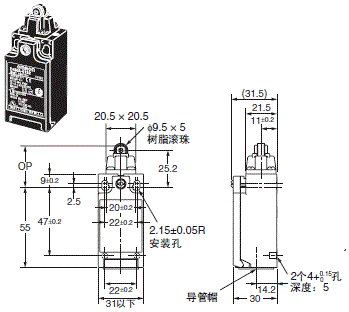

| Шариковые бусины плунжер |  | | D4NA-4132 |
(Блок: мм)
| Модель | D4NA-4122 | Д4НА-412Г (см. примечание 1) |
|---|---|---|
| OFmax | 5.0N | 4.5N |
| РФ минимум | 0.5N | 0.4N |
| PT | 18°～ 27° | 18°～ 27° |
| Минимальное значение ОТ | 40° | 40° |
| МДмакс | 14° | 14° |
| OP | — | — |
| ТТ (см. примечание 2) | (80°) | (80°) |
| Минимальное значение DOT (см. примечание 3) | 50° | 50° |
| Минимальное значение глубины резкости (см. примечание 3) | 20N | 20N |
Примечание 1. Рабочие характеристики этих переключателей измерены при установке шарового рычага на 32 мм.
2. является эталонным значением.
3. Для безопасного использования убедитесь, что все значения находятся в пределах максимального или минимального диапазона.
| Модель | D4NA-4131 | D4NA-4132 |
|---|---|---|
| OFmax | 6.5N | 6.5N |
| РФ минимум | 1.5N | 1.5N |
| ПТмакс | 2mm | 2mm |
| Минимальное значение ОТ | 4mm | 4mm |
| МДмакс | 1mm | 1mm |
| OP | 18.2±0.5mm | 28.6±0.8mm |
| ТТ (см. примечание 1) | (6mm) | (6mm) |
| Минимальное значение DOT (см. примечание 2) | 3.2mm | 3.2mm |
| Минимальное значение глубины резкости (см. примечание 2) | 20N | 20N |
Примечание 1. Это справочные значения.
2. Для безопасного использования убедитесь, что все значения находятся в пределах максимального или минимального диапазона.
На рисунке ниже указан угол и положение упора (источник: EN50047):
| Уровень защиты (см. примечание 3) | IP65 (EN60947-5-1) | |
|---|---|---|
| Долговечность (См. примечание 4) | техника | Более 10 000 000 раз |
| электрический | Более 500 000 раз (резистивная нагрузка переменного тока 250 В, 3 А) (см. примечание 5) Более 300 000 раз (резистивная нагрузка 250 В переменного тока, 10 А) | |
| Рабочая скорость | 1~500 мм/с (D4NA-1122) | |
| Рабочая частота | 30 раз/мин или меньше | |
| Контактное сопротивление | 25mΩСледующее (начальное значение) | |
| Минимальная применимая нагрузка (см. примечание 6) | Резистивная нагрузка 1 мА при 5 В постоянного тока (стандартное опорное значение N) | |
| Номинальное напряжение изоляции (Ui) | 300V | |
| Профилактическая защита от шока | Класс Ⅱ (двойная изоляция) | |
| Степень загрязнения (использование среды) | Уровень 3 (EN60947-5-1) | |
| Устойчивость к перенапряжению (EN60947-5-1) | Между одинаковыми клеммами: 2,5 кВ. | |
| Между разными клеммами: 4кВ | ||
| Между другими клеммами и неработающими металлическими частями: 6 кВ. | ||
| Сопротивление изоляции | 100MΩвыше | |
| Расстояние между контактами | 2×Более 0,5 мм | |
| Вибрация | Недоразумение | 10～55Гц, одиночная амплитуда 0,75мм |
| Шоковое доказательство | долговечный | 1,000m/s2выше |
| Недоразумение | 300m/s2выше | |
| Условный ток короткого замыкания | 100A(EN60947-5-1) | |
| Номинальный открытый тепловой ток (Ith) | 10A(EN60947-5-1) | |
| Температура окружающей среды | Время работы: -30℃～70℃ (без обледенения) | |
| влажность окружающей среды | Рабочее время: ниже 95% | |
Примечание 1. Приведенные выше значения являются начальными значениями.
2. Если контакт подключен к стандартной нагрузке, его нельзя использовать для подключения нагрузки меньшей мощности. В противном случае контактная поверхность может стать шероховатой, что приведет к потере надежности контакта.
3. Защитная конструкция основана на методе испытаний, указанном в стандарте (EN60947-5-1). Перед использованием обязательно проверьте герметичность в реальных условиях и окружающей среде.
Хотя корпус распределительной коробки имеет пыленепроницаемую и водонепроницаемую конструкцию, при использовании D4NA головку следует оберегать от пыли, грязи, масла и химикатов.
Невыполнение этого требования может привести к преждевременному износу, повреждению переключателя или выходу из строя.
4. Условия испытаний на долговечность: температура окружающей среды 5.°C ~ 35°C. Влажность окружающей среды составляет от 40% до 70%.Для получения более подробной информации обратитесь в представительство Omron.
5. Запрещается применять более 2 цепей нагрузки 3А, 250В переменного тока.
6. Это значение может меняться в зависимости от таких факторов, как частота коммутации, условия окружающей среды, уровень надежности и т. д. Пожалуйста, заранее подтвердите, возможна ли нормальная работа при фактической нагрузке.
