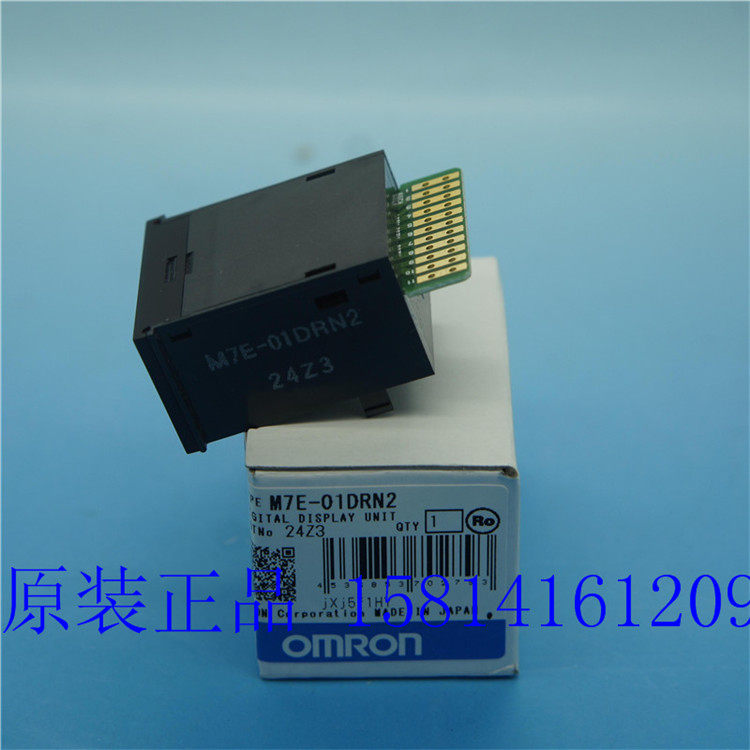

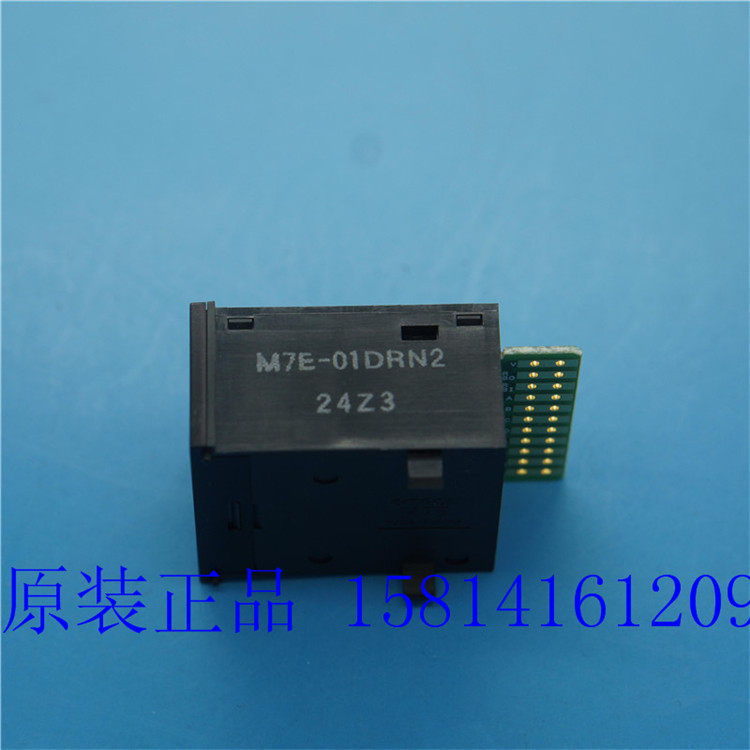

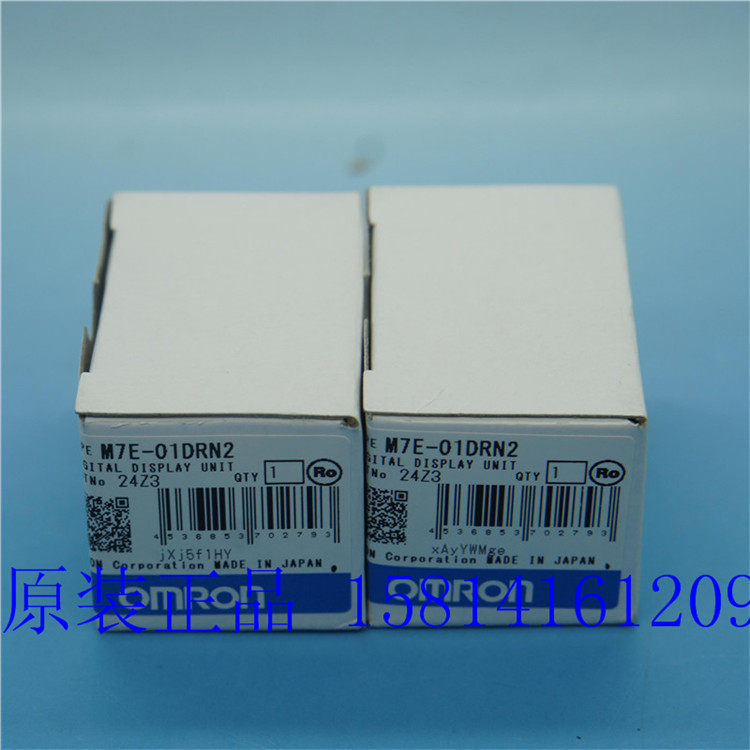

[全新原装正品OMRON欧姆龙数字显示单元14MM M7E-01DRN2 假一赔十]

Цена: 7 371руб.    (¥350)
Артикул: 38875133156

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥52511 031руб.
¥35740руб.
¥40.8863руб.
  • Информация о товаре
  • Фотографии
[郑重声明 本店因原装正品利润点较低 所以运费由买家承担 由于各地运费不等 （广东省内8元起步，省外10元起步续重3元公斤，偏远地区另算） 所需要运费请到首页拍运费差价补齐！ 谢谢合作本店承诺只销售原装正品欧姆龙，如想询任何二手仿品请自觉绕道！ 本店每天定时上传新品更新实物图片！ 希望大家多多关注。公司店铺： omron2013.taobao.com 用良心和道德经营！拒绝暴利，拒绝任何二手翻新假货！ 本公司销售产品均为原装正品，若有任何疑问。欢迎寄上海欧姆龙总部检测，如有任何 仿品 二手翻新货 本公司承诺承担中间任何费用。并且加以十倍赔偿！ ]

[数字显示单元（字符高度14mm）]

M7E (14mm)

[新品中增加带消隐功能的系列]

[字符高度14mm，显示颜色备有红色、绿色、红色/绿色双色切换型等产品，请根据用途、设置场所选择。]

[采用进深43mm的小巧设计，大大节省机械装置的空间。]

[DC12～24V自由电源。]

[10进制显示型可通过信号代码显示“―”。]

[另备有带消零功能的产品。]




[显示单元本体]

[显示内容][显示颜色][类型][型号][型号]
[消零型*1][消隐型 *2]
±[１ ]
1140_lu_1_1
[红色][正逻辑]-M7E-01BRP2
[负逻辑]-M7E-01BRN2
[支持动态输出]-M7E-01BRD2
[绿色][正逻辑]-M7E-01BGP2
[负逻辑]-M7E-01BGN2
[支持动态输出]-M7E-01BGD2
[10进制 ]
1140_lu_1_2
[红色][正逻辑]M7E-01DRP2M7E-01DRP2-B
[负逻辑]M7E-01DRN2M7E-01DRN2-B
[支持动态输出]M7E-01DRD2M7E-01DRD2-B
[绿色][正逻辑]M7E-01DGP2M7E-01DGP2-B
[负逻辑]M7E-01DGN2M7E-01DGN2-B
[支持动态输出]M7E-01DGD2M7E-01DGD2-B
[红色/绿色(双色)][负逻辑]M7E-01DRGN2M7E-01DRGN2-B
[16进制 ]
1140_lu_1_3
[红色][正逻辑]M7E-01HRP2M7E-01HRP2-B
[负逻辑]M7E-01HRN2M7E-01HRN2-B
[绿色][正逻辑]M7E-01HGP2M7E-01HGP2-B
[负逻辑]M7E-01HGN2M7E-01HGN2-B

[显示内容][显示颜色][逻辑][型号]
[单位 ]
1140_lu_2_1
[红色]-[M7E-01UR2-□ ＊3]
[绿色]-[M7E-01UG2-□ ＊3]

[*1.消零型是指按照Catalog所示的配线时显示为] New Component [,且仅当小数点熄灯时变为无显示的类型。]
[*2.消隐型是指在空白输入端子中输入信号，使任意的显示]1 [变为无显示的类型。]
[*3.□是表示显示内容的符号。请参见Catalog。]

[选装件（另售）]

[终端板]

[外壳颜色][型号]
[浅灰色]M7E-012M
[黑色]M7E-012M-1

[注： 左侧与右侧为1套。]

[空单元]

[外壳颜色][型号]
[浅灰色]M7E-012PA
[黑色]M7E-012PA-1

[接插件]

[种类][型号]
[焊接端子型]
1140_lu_5_1
NRT-C
[焊接端子型]
1140_lu_5_2
NRT-CN
[印刷电路板用端子型]
1140_lu_5_3
NRT-CP

[母板]

[类型][位数][型号]
[静态]4M7E-01MB4-S2
[静态]3M7E-01MB3-S2
[静态]2M7E-01MB2-S2

[注： 详情请参见“Catalog”。]

[带接插件电缆 （1对1）]

[M7E (14mm) 种类 12 ]

[L尺寸][型号]
1,000mmG79-100C
1,500mmG79-150C
2,000mmG79-200C
3,000mmG79-300C
5,000mmG79-500C

[带散线压接端子 缆线]

[M7E (14mm) 种类 13 ]

[L尺寸][型号]
1,000mmG79-Y100C
1,500mmG79-Y150C
2,000mmG79-Y200C
3,000mmG79-Y300C
5,000mmG79-Y500C

[带接插件缆线 （1对2）]

[M7E (14mm) 种类 14 ]

[尺寸(mm)][输出用]
(A)(B)[型号]
1,000750G79-O100C-75
1,5001,250G79-O150C-125
2,0001,750G79-O200C-175
3,0002,750G79-O300C-275
5,0004,750G79-O500C-475




















[（单位：mm）]

[显示单元本体]

[M7E-01□□□□2]

[M7E (14mm) 外形尺寸 2 ]

[注1. 尺寸A、B包含终端板。但如果插入空单元，每个增加10mm。]
[2. 未注明尺寸公差为]±[0.4mm。]

[选装件（另售）]

[终端板M7E-012M(-1)]

[注： 未注明尺寸公差为]±[0.4mm。]

[M7E (14mm) 外形尺寸 6 ]

[空单元 M7E-012PA(-1)]

[M7E (14mm) 外形尺寸 8 ]

[接插件]

[M7E (14mm) 外形尺寸 9 ]














[额定规格]

[额定电压][DC 12～24V自由电源]
[容许电压变动范围][额定电压的90～110%]
[电流消耗(每1单元)][红色LED 35mA以下(DC 24V) 60mA以下(DC 12V)]
[绿色LED 40mA以下(DC 24V) 75mA以下(DC 12V)]
[红色/绿色LED 45mA以下(DC 24V) 90mA以下(DC 12V)]
[绿色LED 40mA以下(DC 24V)75mA以下(DC 12V)]
[红色/绿色LED 45mA以下(DC 24V) 90mA以下(DC 12V)]
[输入电平][正逻辑][“H”……+9.6V～电源电压]
[“L”…… 0V～+3V]
[负逻辑][“H”……+4V～电源电压]
[“L”…… 0V～+1.5V]
[残留电压：1.5V以下]
[OFF时漏电流：0.1mA以下]
[支持动态输出][“H”……+4V～电源电压]
[“L”……0V～+1.5V]
[使用环境温度][-10～+55℃(无结冰)]
[使用环境湿度][35～85%RH(无结露)]
[储存环境温度][-25～+70℃(无结冰)]

[性能]

[绝缘电阻][100MΩ以上(DC 500V兆欧表)(各端子部和安装面板之间)]
[耐电压][AC 500V 50/60Hz 1分 (各端子部和安装面板之间)]
[抗干扰*][电源端子：]±500V
[输入端子：]±[500V(标准模式) ]±[1,500V(共用模式)]
[振动(耐久)][10～55Hz双振幅 0.75mm]
[冲击(耐久)]300m/s2
[保护结构][伸出面板表面部分IP40]
[适用接插件][欧姆龙NRT-C/NRT-CN/NRT-CP]

[注： 上述值为初始值。]
[*（脉冲条件）]
[上升时间：1ns+10%以下]
[脉冲宽度：100ns、1μs]
[极性：正、负、与电源频率非同步、重复频率100Hz]
