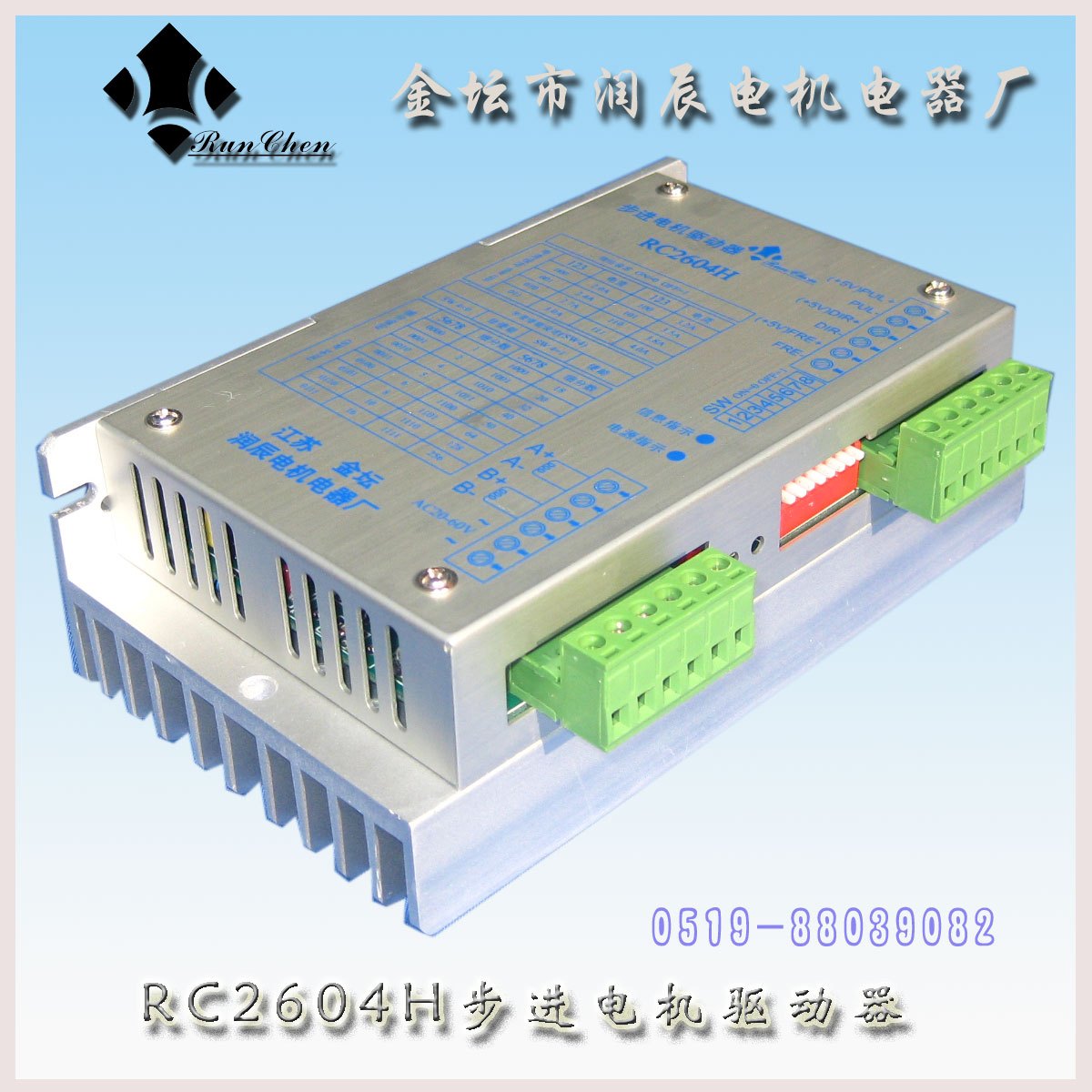

Rc2604h шаг двигатель привод/57/85/86 Step Motor
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
В этом магазине есть физические фабрики, все дети производятся и продаются их собственной фабрикой, гарантией в течение одного года.
Подробная информация Посетите веб -сайт Factory:www.rc2005.com
RC2604H инструкции по приводам двигателя
RC2604H - прекрасное разделение угла ХенглиШаг моторный приводВ приводе подразделения используется специальный микрофонный чип управления компьютером с высокой производительности в США. Подразделение может быть спроектировано в соответствии с потребностями пользователя, а максимальное подразделение может достигать 256.Водитель подходит для любых двух или четырехфазных гибридных парящих двигателей 57byg, 57bygh, 86byg, 85bygh.Благодаря использованию новых типов технологии резки постоянного тока двойного пола, двигатель имеет высокую точность, небольшую вибрацию, низкий уровень шума, повышение температуры и стабильную работу.
1. Особенности
16 сегментация сегментации, до 256 сегментации, также может быть настроена в соответствии с требованиями пользователя, самое высокое текущее значение может достигать 5A
Частота импульсного отклика достигает 150 кГц
Одиночный/двойной импульсный вход
Коммунистический метод подключения Инь или Киотанга
Используйте текущую технологию контроля с закрытым
Ток может быть полным или автоматическим полуавтоматическим током во время статического
Вход сигнала оптического дифференциального сигнала
Функция памяти электрической фазы
Выход тока Снурсера, операция двигателя более стабильна
Перегрев, перегрузки, слишком низкое напряжение и высокая защита
поддерживатьДемонтировать,Полу -точный включение,СамопосадочныйФункция
Объем (150x88x50 мм)
2. Указывание инструкций
AC, AC - это внешний источник питания переменного тока или источник питания постоянного тока
A+(кабель двигателя красный), a- (линия двигателя зеленая)- это мотор A фаза
B+(кабель двигателя желтый), B- (кабель двигателя синий)- фаза двигателя B
PUL+, PUL-END-это конец импульсного сигнала, а крайний край эффективен. Типичное значение PUL+-+5 В, а сопротивление должно быть подключено на пульце, когда оно выше+5V.См. Рисунок 1 подробно в значении сопротивления сопротивления.
Dir+, Dir-концевой-это конец сигнала направления, и уровень определяет направление двигателя.
Fre+, Fre-Terminal-это сторона сигнала вылета, а высокие уровни или моторы подвески могут быть эксплуатированы.Драйвер низкого уровня не имеет тока, а двигатель бесплатный.
3. Электрические характеристики
Введите напряжение переменного тока AC20-60V или постоянное напряжение DC24-80V.
Ток выходной фазы 2.0a-4.0a
Входной логический ток сигнала 6MA-20MA
Снижение времени пульса превышает 5US.
Сопротивление изоляции превышает 500 мОм.
4. Введите цепь интерфейса
Интерфейсные цепи внутри привода двигателя шагового двигателя выделены сигналами OptoCoupler. Обычный метод соединения Yang показан на рисунке 1.При нормальных обстоятельствах мотор и водитель используют того же производителя для облегчения технического обслуживания и обеспечения технического руководства.
| пульс- | Когда есть импульс, высокий уровень эффективен; когда нет импульса, блокирует двигатель и автоматически полузащилен. |
| направление- | Когда вход или подвеска высокого уровня, двигатель поворачивается; когда вход низкого уровня является входом, двигатель меняется. |
| Det Off- | При высоком уровне ввода или подвешенности двигатель работает нормально; когда вход низкого уровня вход, двигатель выключен. |
| Пульс+ | Когда есть импульс, низкий уровень эффективен; когда нет импульса, блокирует двигатель и автоматически запечатывает. |
| Направление ++ | Когда вход или подвеска низкого уровня, двигатель поворачивается; когда вход высокого уровня является входом, двигатель меняется. |
| OFF -Air+ | Когда вход или приостановка низкого уровня, двигатель работает нормально; когда вход высокого уровня является входом, двигатель выключен. |
5. Используйте среду и параметры
Метод охлаждения: естественное охлаждение или принудительный холод.
Используйте среду: старайтесь избегать пыли, переноса металла и коррозионных газов.
Температура: 0 ℃-+50 ℃
Влажность: 40-89%RH
6. Выбор дочернего и текущего
Шаг RC2604H в привод двигателя использует число и сегменты текущего переключателя.
| Настройки фазового тока (бит 1 2 3) | |||
| 1 2 3 | Фазовый ток | 1 2 3 | Фазовый ток |
| 0 0 0 | 2.0A | 1 0 0 | 3.2A |
| 0 0 1 | 2.4A | 1 0 1 | 3.5A |
| 0 1 0 | 2.7A | 1 1 0 | 3.8A |
| 0 1 1 | 3.0A | 1 1 1 | 4.0A |
| Настройка субтиссии (бит 5 6 7 8) | |||
| 5 6 7 8 8 | Подразделение | 5 6 7 8 8 | Подразделение |
| 0 0 0 0 | 1 | 1 0 0 0 | 18 |
| 0 0 0 1 | 2 | 1 0 0 1 | 20 |
| 0 0 1 0 | 4 | 1 0 1 0 | 32 |
| 0 0 1 1 | 5 | 1 0 1 1 | 40 |
| 0 1 0 0 | 6 | 1 1 0 0 | 50 |
| 0 1 0 1 | 8 | 1 1 0 1 | 64 |
| 0 1 1 0 | 10 | 1 1 1 0 | 128 |
| 0 1 1 1 | 16 | 1 1 1 1 | 256 |
Переключатель -выключатель SW4 -это полу -точка, чтобы установить его (ток -это половина настроек, когда двигатель не работает)
SW 4 = 0 - это правильно и неправильно
SW 4 = 1 включает
7. Применимый метод двигателя и проводки
Этот драйвер может управлять двухфазным и четырехфазным двигателем различных моделей с током различных производителей дома и за рубежом, диаметром 57-86 мм. Конкретный метод проводки показан на рисунке ниже:
Примечание. Сопоставление драйвера и двигателя должно достичь наиболее удовлетворительного воздействия вождения, и необходимо выбрать разумное напряжение источника питания и установка тока.Высота напряжения питания определяет высокую производительность двигателя с высокой скоростью, а значение настройки тока определяет выходной крутящий момент двигателя.
8. Механическая установка
