Мотор, контроллер, индивидуальный кабель

Цена: 16 808руб.    (¥800)
Артикул: 10767130608

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:常州市金坛润辰电机电器厂
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1152 430руб.
¥2304 860руб.
¥1803 804руб.
¥601 268руб.
  • Информация о товаре
  • Фотографии

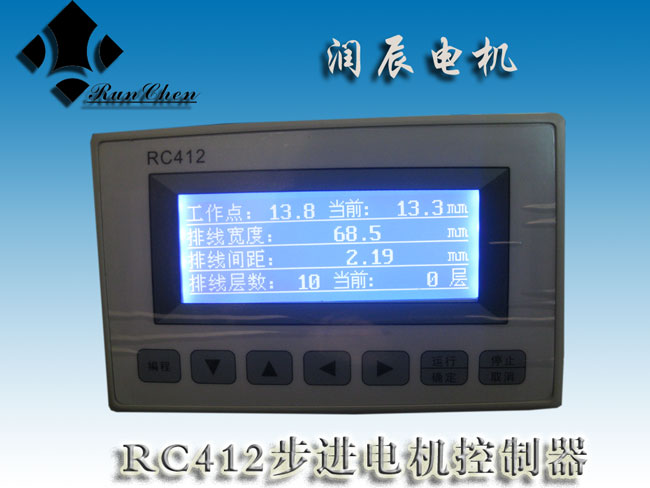

RC412-16 Описание работы контроллера Описание
       (Линейная система) может быть настроена для других систем управления

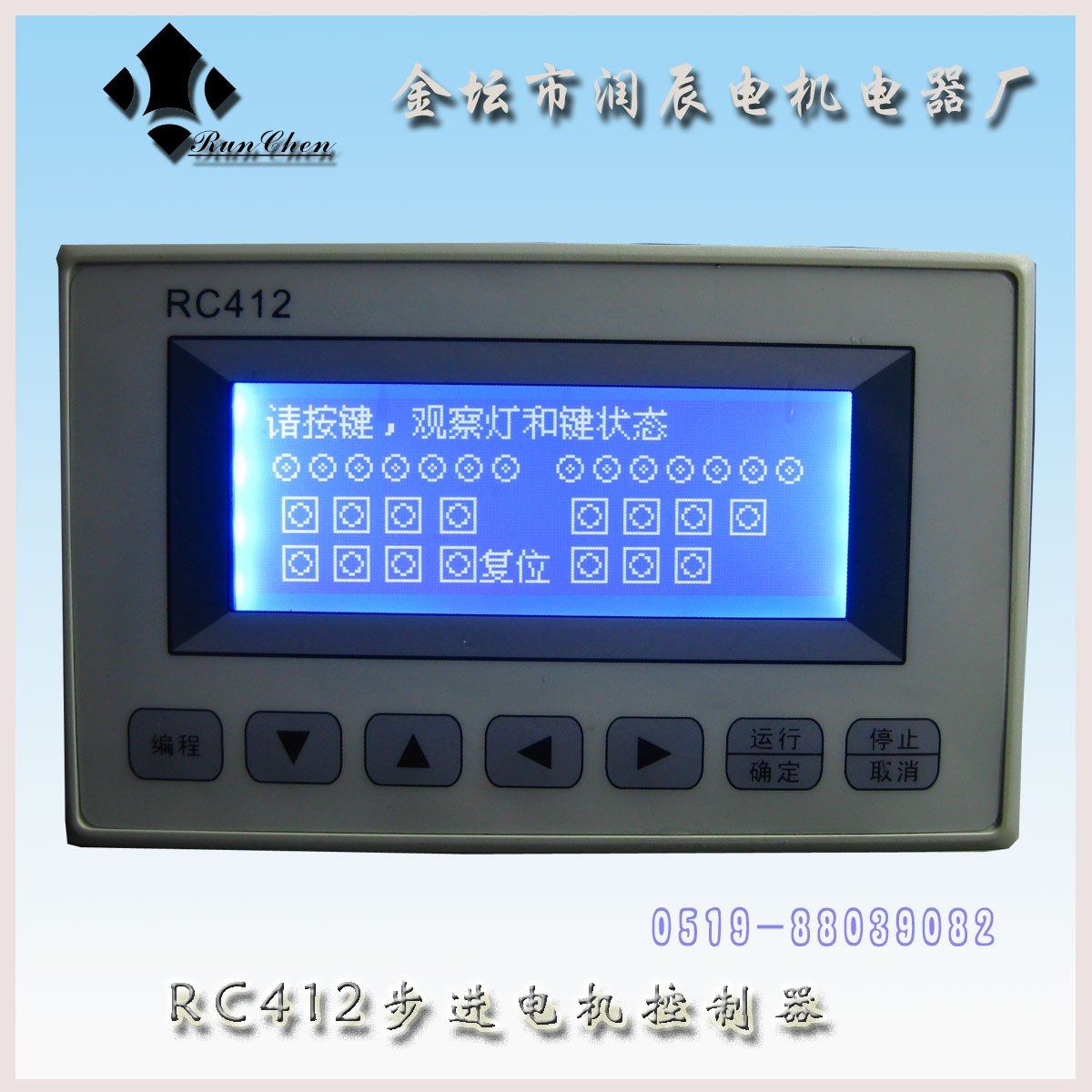

1. Описание панели:

Покажите: 192*64 -Точка жидкокристалла, которые могут отображать 4 ряда китайских иелок или чисел
Ключ: используйте 7 клавиш, см. Описание операции конкретных функций

2. Описание проводки:

См. Схема подключения RC412-16 для конкретной проводки

Порошок мотор использует 110bygh450a
Диски RC6A10 (высокое напряжение), 10 сегмент, 6A
2000 экземпляров основного моторного энкодера,  Модель: HXA-8EG5-30C2000BM

На правой стороне рабочей точки вывод 1 выход, слева от точки работы, выход 1 выход
На правой стороне позиции замедления выход 2 вывод, на левой стороне позиции замедления, выходной выход 2 вывод остановки
3. Инструкции по эксплуатации:

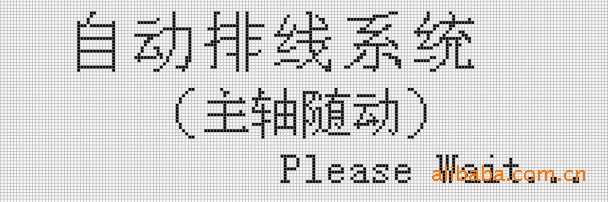

После применения электричества, прежде всего, ЖК -экран появляется интерфейс ожидания, как показано на рисунке 1:

Через 3 секунды ступенчатый двигатель вернется в ноль, чтобы ноль или нажмите на любую клавишу, чтобы ввести состояние работы, то есть состояние остановки состояния.

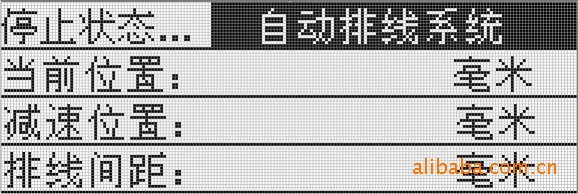

ЖК -дисплей показан на рисунке 2:

Текущее положение: текущее местоположение шагового двигателя, блок: миллиметр
Положение смерти: когда положение двигателя Step является положением в положении установки, выходной выход 2 выход может управлять двигателем основной оси
          операция замедления
Следуйте линейным расстоянию: шпиндель оборачивается, расстояние между линией ступенчатого двигателя, блок: миллиметр

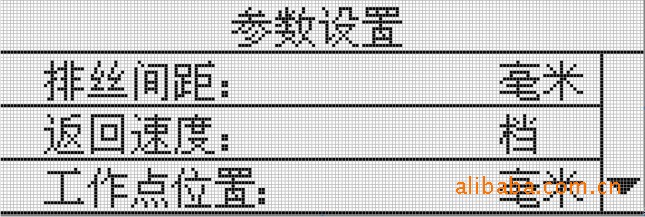

В состоянии остановки нажмите клавишу программирования, чтобы ввести состояние настройки параметра, как показано на рисунке 3:


В состоянии настройки нажмите левые и правые клавиши рулевого управления, чтобы выбрать параметры, которые необходимо изменить, и нажмите клавишу вверх и вниз, чтобы изменить

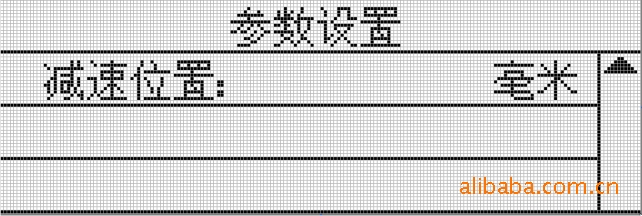

Выберите значение параметра, автоматически сохраните параметр после ослабления клавиши, а интерфейс настройки другого экрана показан на рисунке 4

В состоянии настройки нажмите левые и правые клавиши рулевого управления, чтобы выбрать параметры, которые необходимо изменить, и нажмите клавишу вверх и вниз, чтобы изменить
Выберите значение параметра, автоматически сохраните параметр после ослабления клавиши, а интерфейс настройки другого экрана показан на рисунке 4

Четыре, инструкции по установке:

Установка контроллера:

Размеры (мм): 162×100&Раз; 62 шириной&раз; высокий&Раз; глубокие
Размер открытого отверстия (мм): 158×94

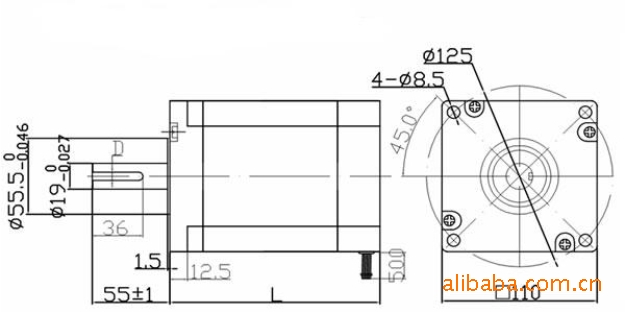

110 -Штальный размер двигателя:

Установка драйвера:

Водитель использует структуру оболочки с радиатором. При установке обратите внимание на вентиляцию водителя, чтобы облегчить рассеяние тепла.
Если большой ток работает в течение длительного времени, его следует добавить к внешнему вентилятору для обязательного рассеяния тепла.

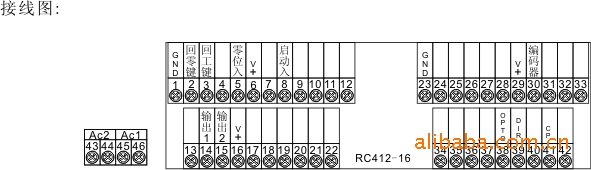

Схема подключения:
