Описание товара
1. Продукты и технические параметры
1.1  Принципы введения и работы продукта
  Этот продукт является датчиком, который измеряет воду и течет в природных водах.
Ультразвуковые доплеровские оценки поток - две части: датчик и хост.
Датчик имеет два преобразователя, один запуск, а другой получен.Когда датчик обращается к направлению потока воды, то есть предпосылка измерения обратного потока:
1. В случае статической воды частота приемной частоты такая же, как и частота передачи.
2. Чем быстрее скорость потока, тем быстрее частота, полученная приемным датчиком, которая будет выше частоты запуска.
3. Чем медленнее скорость потока, тем медленнее частота, полученная приемным датчиком, но он будет выше частоты запуска.
Когда датчик измеряется в направлении потока воды:
1. В случае статической воды частота приемной частоты такая же, как и частота передачи.
2. Чем быстрее скорость потока, тем быстрее частота, полученная приемным датчиком, но она будет ниже частоты запуска.
3. Чем медленнее скорость потока, тем медленнее частота, полученная приемным датчиком, но она будет ниже частоты запуска.
Из вышесказанного вы можете рассчитать скорость потока и направление потока воды через аппаратное и программное обеспечение.
При установке датчик должен обращаться к направлению потока воды.
1.2 Технические параметры
Модель: Dy-Current-Speed-12
Структура: разделен тип;
Типы измерения: скорость потока, поток, глубокая вода, температура воды
Уровень защиты: IP68
Использование: онлайн -измерение
Диапазон измерения скорости потоковой передачи: стандарт составляет 0,03 м/с ~ 5,00 м/с (глубина воды над датчиком: 20 см);
Разрешение измерения расхода: 1 мм/с;
Точность измерения расхода: измерение скорости потока&Plusmn; от 2 до 4%;
Измерение глубины воды: 0,05 м ~ 10,00 м; разрешение: 2 мм Точность:&Plusmn; 0,5%;
Диапазон температуры: 0 ～ 60oc; разрешение: 0,1 ° С;
Диапазон потока: 10 литров/второй ~ 99999999 кубические метры/ч
Питание: питание аккумулятора, 12 В постоянного тока;
Выходной сигнал (питание батареи): RS485, RS232;
Беспроводная передача: низкоопрояженная беспроводная передача данных и получение данных GPRS
Длина кабеля между датчиками и передатчиками: 10 метров; 10 метров;
Типы водных каналов: трубопроводы, каналы, натуральные потоки, реки;
Требования к рН жидкости: значение pH составляет от 6 до 8 и не является коррозионным для датчика.
Требования к температуре линии: 0 ～ 50 ℃
Требования к давлению линии: в состоянии природной среды 1 стандартное атмосферное давление
Питание питания составляет от 11 до 14 В постоянного тока, а ток источника питания составляет 250 мА.
Непрерывное рабочее энергопотребление: 14 В×200ma=14V&Раз; 0,25А = 3,50 Вт.
Вспомогательное программное обеспечение:
Система сбора данных  1 набор  Программное обеспечение для сбора и передачи данных с низким содержанием GPRS
Комплексная система управления  1 набор  Программное обеспечение беспроводного сбора данных NBSP; Беспроводное сбор данных GPRS
1.3 Стандартное состояние измерения
После питания скорость потока и трафик выйдут через 60 секунд.
Стандартное состояние измерения не содержит хоста, датчик напрямую выходит из сигнала 485, а хост выводит скорость потока и трафик через график 485.
1.4 Программное и аппаратное требования сетевого сервера
Ниже приведены требования, необходимые для отправки данных на фоновый сервер через беспроводные GPRS:
Первый: получить данные в течение 50 баллов.
  1. Операционная система сервера - Windows XP sp3 или windows 7  32 -битная версия.
2. Если сервер является широкополосной связью China Unicom и Telecom, пропускная способность превышает 4 м, а связь хороша.
3. Требования к аппаратному обеспечению сервера: ЦП - это Intel или AMD  Двойной 2 ГГц или более, в общей сложности 4 ГБ памяти (более 2 ГБ оставшихся 2 ГБ), по крайней мере два раздела на жестком диске (более 10 ГБ оставшегося пространства на раздела), дисплей является минимумом 17 -INCH LCD (Резолюция 1024 1024×768  80 Гц).
4. В офисе установки трафика -в Китае Unicom или мобильных телефона хорошие сигналы без электромагнитных помех.
Второе: получить данные от 51 до 200 баллов.
  1. Операционная система сервера - Windows 7  32 -битная версия.
2. Если сервер является широкополосной связью China Unicom и Telecom, пропускная способность превышает 10 м, связь хороша, а сеть гладкая.
3. Требования к аппаратному обеспечению сервера: ЦП - это Intel или AMD  Двойное 2,4 ГГц или более, в общей сложности 4 ГБ памяти (оставшиеся 2 ГБ), по меньшей мере два раздела на жестком диске (более 30 ГБ оставшегося пространства на раздела), дисплей -минимальное 17 -дюймовое ЖКД (Резолюция 1024 1024×768  80 Гц).
4. В офисе установки трафика -в Китае Unicom или мобильных телефона хорошие сигналы без электромагнитных помех.
1.5 Дисплей Интерфейс

Отображать скорость потока и крест -сечение
1.6 Физическая карта продукта
Рисунок 1.6.1 Ультразвуковой допплеровский датчик потока допплера
Рисунок 1.6.2 Ультразвуковой допплеров
2. Установка продукта
2.1 Установка датчика
Большинство ирригационных каналов представляют собой яркие каналы, форма прямоугольная, трапециевидная, а небольшая его часть -u -форма.
Там будет небольшая часть ирригационного темного канала.
Требования к каналам вверх и вниз по течению: вверх по течению датчика должны быть в 10 раз превышают ширину канала канала; если вверх по течению является затвором, датчиком и затвором и насосом, должен быть прямой канал с ширина канала 30 раз.Внизу датчика должен иметь прямой канал с шириной канала 5 раз.

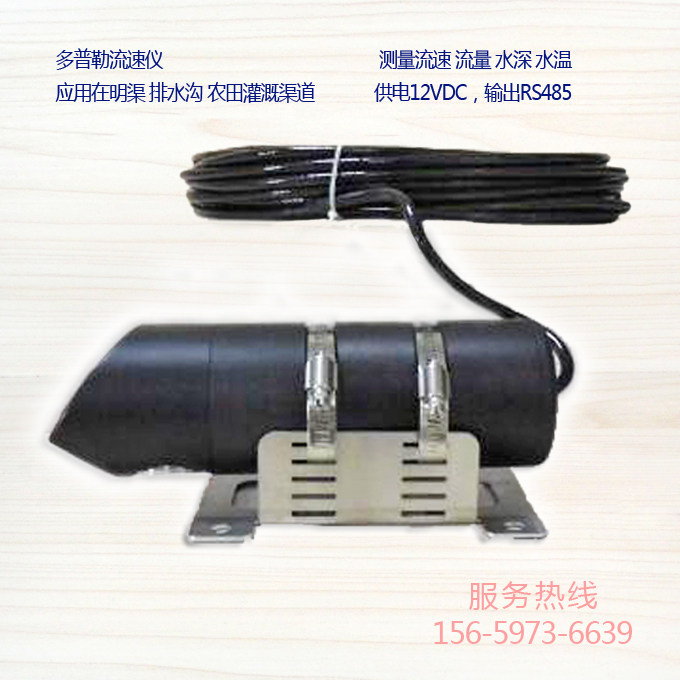

Рисунок 2.1.1  датчик и база установки соединены вместе
2.1.1 Установка земли: она подходит для каналов без отложений в воде. Используйте установку между датчиком и каналом для исправления.Датчик должен быть установлен в направлении потока воды.
Рисунок 2.1.1.1  диаграмма установки на прямоугольный канал погребен

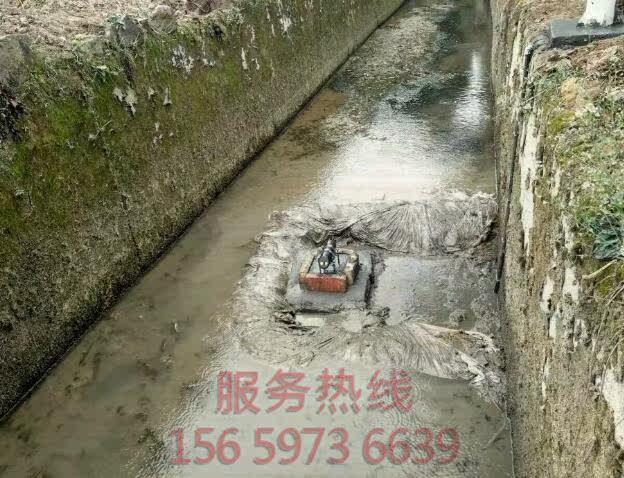

В ирригационном канале, если нет отложений, мы устанавливаем датчик в центре нижней части канала, обращаясь к направлению потока воды. Это может измерить скорость потока в середине, что является наиболее идеальным местом установки Полем
Рисунок 2.1.1.2 Прямоугольный датчик канала Погребенный земле. Установка и установка физической карты
2.1.2 Метод установки: он подходит для каналов, таких как грязь, мусор и другие отложения в воде. Между датчиком и каналом следует создавать платформу установки.Датчик должен быть установлен в направлении потока воды.
Рисунок 2.1.2.1 Канал с илом должен быть поднят на высоту установки
Рисунок 2.1.2.2  Ультразвуковое допплеровское прибор Speed Speed Speed прибор выполнил карту установки цементной платформы
2.1.3. Каналы установки кронштейна активности в пределах 2 метра
Если есть отложения, такие как: ил.Датчик должен быть установлен рядом с или на отложении.В настоящее время необходимо использовать установка кронштейна, а установка может быть сделан в соответствии с рисунком ниже.Поскольку высота и ширина каждого сайта установки кронштейна различны, это обычно сделано из людей рядом с местом.
Кронштейн датчика и берег скручены винтами.
Рисунок 2.1.3.1  схема установки кронштейна.
Основные требования к производству и установке кронштейнов:
1. Канал в ширине 1 метра, кронштейн должен установить датчик в середине канала.Для каналов с шириной от 1 метра до 2 метров датчик должен оставить стену канала более 0,40 метра.
2. После установки кронштейна датчик должен обращаться к направлению потока воды. Под воздействием потока воды он не должен быть деформирован в течение длительного времени без встряхивания. Датчик должен быть параллельно поверхности воды.
3. Расположение датчика выше ила в нижней части канала.
4. 60 перед датчиком° в пределах диапазона запуска и на расстоянии 1 метра не должно быть никаких препятствий.
5. Производство кронштейна должно как можно больше минимизировать площадь потока воды, чтобы избежать влияния на скорость потока.Площадь препятствий увеличивается, и возникнет проблема, то есть легко обернуть мусор или водяную волну.
2.1.4. Каналы установки кронштейна с шириной более 2 метров
На широких каналах более 2 метров объем конструкции датчика должен быть установлен в середине канала. Как правило, он установлен с помощью кронштейна активности и установлен на стороне канала.Если ширина канала превышает 5 метров, рекомендуется установить датчик слева и справа от канала для измерения.
Кронштейн должен быть разобрался на берегу.
2.1.4.1 Трапезиидный канал
  Трапециеидальные каналы устанавливают датчик на боковой стороне левого или правого наклона, оставляя определенную высоту от нижней части канала, чтобы избежать накопления осадка или мусора.
Рисунок 2.1.4.1  графика установки трапециевидного канала
2.2 Диаграмма подключения продукта
Рисунок 2.2.1 Первое описание проводки хоста -генерации
Рисунок 2.2.2. Второе описание проводки хоста.
3. Программное обеспечение для сервера (только измеритель трафика, передаваемый через беспроводную передачу потока мобильного телефона, имеет эту функцию)
3.1 Серверная программная функция
&Программное обеспечение для сервера NBSP; может получать информацию от уровня воды, температуры и скорости потока, отправленного датчиком ирригационного канала, отображения и сохранения на экране, и в то же время вышеуказанные данные можно рассчитать с помощью расчета on -site трафик.
Рисунок 3.1.1  Скорость живого потока, уровень воды и другие данные, отображаемые в программном обеспечении фонового сервера
3.2 Описание функции программного обеспечения сервера
Справа от программного обеспечения сервера находится базовое меню функций, включая начальное программное обеспечение, программное обеспечение закрытия, настройки параметров, программное обеспечение для выхода и т. Д.
“ Адрес сервера&Rdquo;: Вы можете увидеть фиксированный IP -адрес этого сервера. Если вы можете увидеть адрес сервера, если вы используете оболочку с арахисом или другое программное обеспечение прокси -сервера.
“ порт сервера&rdquo ;: относится к количеству серверной связи.
“ Статус связи”: Вы можете увидеть, есть ли загрузка и загрузка данных.
“ сигнал тревоги”: если вы не сражаетесь“√&Rdquo; Затем собранные данные достигают значения тревоги верхнего или нижнего предела, и будет вспышка или звук.Если“√&Rdquo; тогда компьютер не имеет звука, когда компьютер достигает значения тревоги.
&Ldquo; серийная отладка”: Clewwed через компьютерный последовательный порт, эта функция не открыта для публики.
“ остановка сервера&Rdquo;: Вы можете запустить программное обеспечение для сервера или остановить программное обеспечение сервера.
&Ldquo; Настройки параметров&Rdquo;: Вы можете отладить параметры RTU на сайте, или вы можете установить параметры программного обеспечения сервера.
“ Запись”: Вы можете запросить исторические данные, которые были сохранены.
Рисунок 3.2.1&Программное обеспечение для сервера NBSP;
Верхнее меню состоит из 5 продуктов: ультразвуковой измеритель уровня жидкости, ультразвуковой разницу в уровне жидкости, измеритель потока канала Ming, измеритель скорости потока допплера, измеритель радиолокационного объекта.Выберите соответствующее меню в соответствии с фактическим продуктом на месте.
Рисунок 3.2.2  Серверное программное обеспечение
&Ldquo; Ультразвуковой измеритель уровня жидкости” прибор ON -Site -это когда выбирается ультразвуковая жидкая секция.
&Ldquo; Ультразвуковая разница в жидкости” прибор ON -Site -это когда выбрана разница в ультразвуковом уровне жидкости.
&Ldquo; Ming Canal Meter” инструмент on -site -это когда выбирается схема трафика канала.
&Ldquo; измеритель скорости потока доплера” на инструменте on -site находится измеритель скорости ультразвукового потока, ультразвуковой допплеровский счетчик, выберите этот элемент.
&Ldquo; радар измеритель” инструмент on -site -это когда радар планируется, и выберите этот элемент.
Потому что наш продукт&Ldquo; сельскохозяйственная ирригационная ультразвуковая ультразвуковая расход потока” так вам нужно выбрать здесь&Ldquo; измеритель скорости потока доплера”.
3.3 Настройки базовых параметров
Рисунок 3.3.1  основные параметры
В основных параметрах мы выбираем сначала“ номер DTU&Rdquo;, вы можете выполнить соответствующий DTU“ верхний предел m&rdquo“ нижний предел m” настройки.
Несколько параметров следующие:
“ материальная контрольная компенсация m” Когда измерение датчика сцены на 10 сантиметров выше фактического уровня воды, мы можем войти здесь“-0.10&Rdquo;, затем исправьте ошибку измерения датчика сцены.Если измерение датчика включения на 30 сантиметров ниже фактического уровня воды, мы можем войти здесь“0.30” исправить.
&Ldquo; коэффициент компенсации дорожного движения&rdquo ;: по умолчанию составляет 1,00, если измеренный трафик больше фактического, например: фактический трафик составляет 900 кубических метров в час, а счетчик измеряется на 1000 кубических метров в час. Мы можем изменить это значение на значение на“0.90&Rdquo;, рассчитываемый трафик близок к фактическому трафику.
В -четвертого, операционное меню
После нажатия клавиши SET в течение 3 секунд в интерфейсе Mode Run введите первый интерфейс меню -первого уровня:
◆ Параметры не заблокированы в первую очередь -Интерфейс меню.
◆ |“ 1 блокировка параметра”
1.“ 0 настройки конца&Rdquo; При выборе этого нажмите клавишу SET, чтобы вернуться в интерфейс режима запуска.
2.“ 1 не блокировка”: меню не заблокировано, что позволяет другим измениться.
3.“ 2 Global Lock”: Замок меню, когда ваши параметры установлены, не хотят, чтобы другие изменились по желанию, и заблокировали меню, чтобы вам нужно было ввести пароль, чтобы разблокировать операцию меню.Первоначальный пароль этого измерителя потока составляет 25, и пользователи могут изменить первоначальный пароль, чтобы произвольно установить свой пароль (специальные напоминания, пожалуйста, помните установите пароль, если вы забыли связаться с производителем).
★ Когда параметр не заблокирован, нажмите клавишу SET, чтобы ввести настройки блокировки параметра:
Не блокировать: нет блокировки, тогда все меню могут быть изменены по желанию.
Глобальная блокировка: после глобальной блокировки пароль должен быть введен для изменения.
★ Когда параметр заблокирован, нажмите клавишу SET, чтобы ввести интерфейс разблокировки блокировки параметра:
◆&Ldquo; 2 настройки тревоги”
1. Мгновенный режим тревоги трафика: установите значение тревоги, будь то мгновенный поток, который должен быть установлен, разделен на три состояния:
“ закрыто”: это просто не настраивать тревогу.
“ высокая тревога&rdquo ;: Если значение тревоги составляет 100 кубических метров/ч, мгновенный трафик превышает 100 кубических метров в час.
“ низкая тревога&rdquo ;: Если значение тревоги составляет 100 кубических метров/ч, мгновенный трафик составляет менее 100 кубических метров в час.
2. Мгновенное значение тревоги трафика: установите тревогу, чтобы установить мгновенный поток на сколько кубических метров/ч, и запустите тревогу.
3. Мгновенная разница в возвращении тревоги трафика: чтобы избежать частых запуска и остановки реле, вызванного мгновенными колебаниями потока, необходимо установить амплитуду колебаний, чтобы избежать появления этой ситуации.
4. Вывод совокупного отношения потока
5. Предварительный кумулятивный поток: если кумулятивный поток составляет 2500 кубических метров, то кумулятивный поток медленно добавляет до 2500 кубических метров, реле начинает двигаться.
◆&Ldquo; 3 коррекция параметров&Rdquo; (это меню использует только выход 4-20 мА) полезно)
  Меню коррекции параметров заключается в изменении, когда текущее значение вывода отличается от расчетного тока.Прежде всего, инструмент выключен, а затем мультиметр попадает в файл 20 мА.“mA1+” терминал получен отрицательный электрод“mA1+”“GND&Rdquo; на терминале, а затем питайте инструмент.Ток измеряется через 1 минуту мощности.
Коррекция 1,4 мА:
Совет: потому что при измерении существует отклонение обычного мультиметра, если есть&Разница между Plusmn; 0,01-0,02 мА может быть проигнорирована.
Вступив в меню 4MA Create, завод будет улажено.“3100”.В настоящее время сначала нажмите клавишу увеличения, чтобы добавить номер. В настоящее время текущее значение выходного текущего текущего значения отображается на мультиметре.
Если многометровый ток отображения ниже 4ma, вы можете использовать метод добавления значения для увеличения выходного тока до 4ma, отображаемого в мультиметре.В настоящее время вы можете выйти из коррекции 4MA в меню коррекции 20 мА.
Если многомерный ток отображения выше 4ma, выходной ток может быть уменьшен путем уменьшения численного метода до 4ma, отображаемого на мультиметре.В настоящее время вы можете выйти из коррекции 4MA в меню коррекции 20 мА.
2,20 мА коррекция:
  Введите меню «Создание 20A», завод будет урегулирован.“7200”.В настоящее время сначала нажмите клавишу увеличения, чтобы добавить номер. В настоящее время текущее значение выходного текущего текущего значения отображается на мультиметре.
Если многомерный ток отображения ниже 20 мА, метод добавления значения может использоваться для увеличения выходного тока до 20 мА, отображаемого в мультиметре.В настоящее время вы можете покинуть коррекцию 20 мА в меню коррекции 20 мА.
Если отображает мультиметр, ток выше 20 мА, выходной ток может быть уменьшен путем уменьшения численного метода до отображения 20 мА в мультиметре.В настоящее время вы можете выйти из правильного меню 20 мА.
◆&Ldquo; 4 Настройки связи” (это меню полезно только при выходе 485)
1. Адрес переписки: по умолчанию 1, вы можете установить число на любом из 1-32.
2. Скорость гончара: по умолчанию 9600, а есть четыре варианта: 2400, 4800, 9600 и 19200.
3. Способ работы: По умолчанию - это метод запроса, то есть верхняя машина отправляет инструмент, а прибор возвращает данные.Это стандартный протокол Modbus.Если это наше соглашение производителя, это может быть сделано&Ldquo; метод автоматического отчета&Rdquo;, то есть инструкции не требуются для верхней машины, и инструмент всегда будет передавать данные, измеренные верхней машиной.
◆&Ldquo; 5 тип слота Weir”
Следующий тип Groove Weir должен быть в“ рабочее статус” установлен в середине“ начать&Rdquo; может быть включен соответствующий тип расчета трафика канала.Все подразделения ниже - рис.
1. Квадратная труба: необходимо войти в длину бокового канала.
2. Прямоугольный трубопровод: необходимо ввести ширину и высоту канала.
3. Кабельный трубопровод: вам нужно войти в длину верхнего и нижнего края, длину нижнего края и высоту трапециевидных каналов.
4. Круглый трубопровод: вам нужно войти в диаметр.
5. Эллиптический трубопровод: должен быть введен длинный радиус и короткий радиус.
◆“ 6 других параметров”
Значение потока 1,20 мА: когда выход 4-20 мА, 20 мА соответствует сколько кубических метров в час.
2.4MA Значение потока: когда выход 4-20 мА 4MA соответствует сколько кубических метров в час.
3. Совокупный объем воды: когда вычисляется кумулятивный объем воды, он начинается с 0t/h или начинается с указанного значения. Например, он устанавливается на 100t/h, который должен накапливаться с 100t/h.
4. Объем воды ясен: по умолчанию“ нет”, если вы выберете&LDQUO&Rdquo;, должен очистить текущий кумулятивный трафик и накапливаться с 0.
5. Единицы трафика: существует три типа M3/H, M3/S, L/S.
6. Переключение интерфейса: при выборе&LDQUO” переключитесь на следующий интерфейс.выбирать“ нет” просто не переключайтесь.Интерфейс разделен на два типа, первым является отображение&Ldquo; уровень воды, поток, накопленный объем воды”, второй - отображение“ скорость потока, зона скрещивания”.
7. Утилизация: Если измеренный уровень воды на 10 см выше, чем фактическое, он будет изменен на -0,10 м здесь.Если измеренный уровень воды на 3 см ниже, то он будет изменен на 0,03 м здесь.
8. Совокупное количество.
◆“ 7 вариантов сброса”
Фабричный сброс: Да: вернулся в состояние, просто покинув завод.Нет выхода.Является ли настройка настройки по умолчанию?
Сброс системы: Да: восстановить настройки системы.Нет выхода.Является ли настройка настройки по умолчанию?(Пожалуйста, не изменяйте этот предмет, он используется производителем)
5. Меры предосторожности для использования продукта
1.  водонепроницаемые пробки между датчиком и хостом должны быть плотно скручены.Чтобы предотвратить короткое цикл или отключение.
2.  кабель между датчиком и хостом должен быть установлен и фиксирован с помощью проволочной карты.
3.  Перед открытием крышки источник питания должен быть отключен.
4.  плотные винты на оболочке. После завершения работы Cymphopus оболочки необходимо проверить, должна ли водонепроницаемая полоска уплотнения неповреждена, не придерживается мусора или твердых частиц к герметичной полосе.Если это так, вам нужно очистить и покрыть.Затем накройте крышку и затяните все винты уплотнения.
5.&При открытии крышки не позволяйте воде, пыли и т. Д. Введите оболочку, если вам нужно ее очистить.
6.&Беспроводная передача NBSP; В ирригационном канале антенна должна привести к коробке прибора, и в то же время мы должны принять меры молнии, чтобы избежать того, чтобы антенна была мишенью молнии.
7.  не делайте искусственного тяги, бросайте кабель и не попадайте в корпус.
8.  не используйте подключаемый кабель в качестве линии нагрузки -и используйте подключаемый кабель, чтобы повесить передатчик, ящик для батареи или другие тяжелые объекты.Кабель должен быть зафиксирован на цементных стенах, которые орошали каналы и не могут встряхивать.
9.  необходимо поставить прозрачную резиновую трубу или оцинкованную трубу на внешнюю часть кабеля для защиты.
10. Установка датчика должна учитывать влияние грязи и ила на измерение.
11. Если среда, в которой находится хост, более влажная, ее необходимо установить в коробке прибора.
12. Наружная установка должна принимать меры молнии для хоста и датчика.
13. Избегайте установки в среде с коррозионными жидкостями, коррозионными газами и паром.
14. Благодарность питания может работать только на 12 В постоянного тока.
