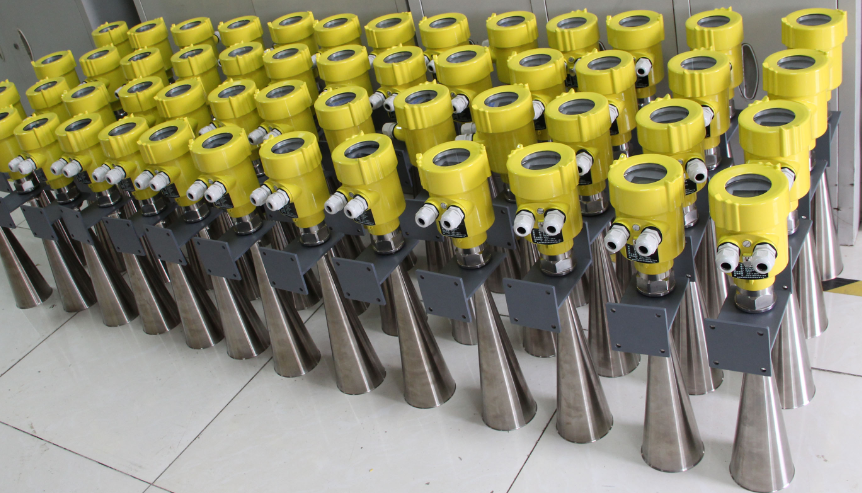

DY911S измеряет заповедник реки озеро Deutan Stream 70 -метров.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
отвечатьиспользовать:Река, озеро, мелкий пляж
Диапазон измерения:70рис
Соединение процесса:ТемаG1½?? A /Скобка/Фланг
Температура процесса:-40~100℃
Давление процесса: Нормальное давление
ХорошоТратить:±10mm
Диапазон частот:26GHz
Уровень защиты:IP67 / IP65
Источник питания: DC(6—24VПолем/четвертая строка(6~24V DCПолем
DC 24V /Две строки (24V DCПолем
Выход сигнала: RS485/ModbusСоглашение
4~20mA/Hart Две строки
На дисплее -SITE: Необязательный
снаружиоболочка: алюминий/пластик

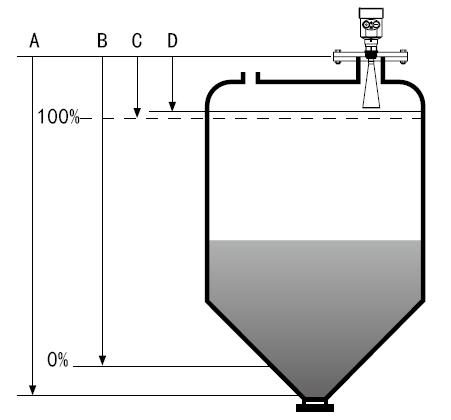

1. Антенна измерителя на уровне радара, излучающая чрезвычайно узкий микроволновый импульс. Этот импульс распространяется на пространстве со скоростью света. При столкновении с поверхностью измерительной среды часть ее энергии отражается и получает той же антенной.Временный интервал между передавающим импульсом и принимающим импульсом пропорционален расстоянию от антенны до поверхности измерительной среды.Из -за высокой скорости передачи электромагнитных волн временный интервал между пульсом запуска и приемным импульсом очень мал (нано -второе количество) трудно подтвердить. Временный интервал импульса дополнительно рассчитывается с расстояния от антенны до антенны до антенны до антенны до антенны до антенны до антенны до антенны до антенны до антенны до антенны до антенны. Поверхность измерительной среды.Настройки диапазона, B Настройка низкого уровня, C, высокая регулировка, D Blind Drange Drange.Критериал для измерения: резьбовая нижняя поверхность или крышка фланца.ПРИМЕЧАНИЕ. Использование радиолокационных уровней воды должно гарантировать, что самый высокий уровень жидкости не может войти в измерную слепую зону (область, показанная на D на рисунке).
2. Характеристики применения индустрии водоснабжения
Уровень радара воды, рекомендованный промышленностью, использует частоту передачи 26 ГГц, поэтому он имеет:
Угол луча невелик, энергия концентрируется и обладает более высокой антиинтерферентной способностью, которая значительно повышает точность и надежность измерения и надежность
?
Светлый вес около 1 кг, который легко установить
Диапазон измерений может достигать 70 метров, покрывая большие резервуары и другие измерения уровня воды
Разнообразные интерфейсы выходной схемы сотрудничают с системой сбора
Использование методов работы импульсной работы, измеритель на уровне радара обладает очень низкой мощностью, и нет вреда человеческому организму и окружающей среде
4. Установка прибора
Подготовка перед установкой
Пожалуйста, обратите внимание на следующие вопросы, чтобы убедиться, что инструмент может быть установлен правильно:
Пожалуйста, зарезервируйте достаточно места для установки.
Пожалуйста, избегайте сильных случаев установки вибрации.
Описание рисунка и место установки

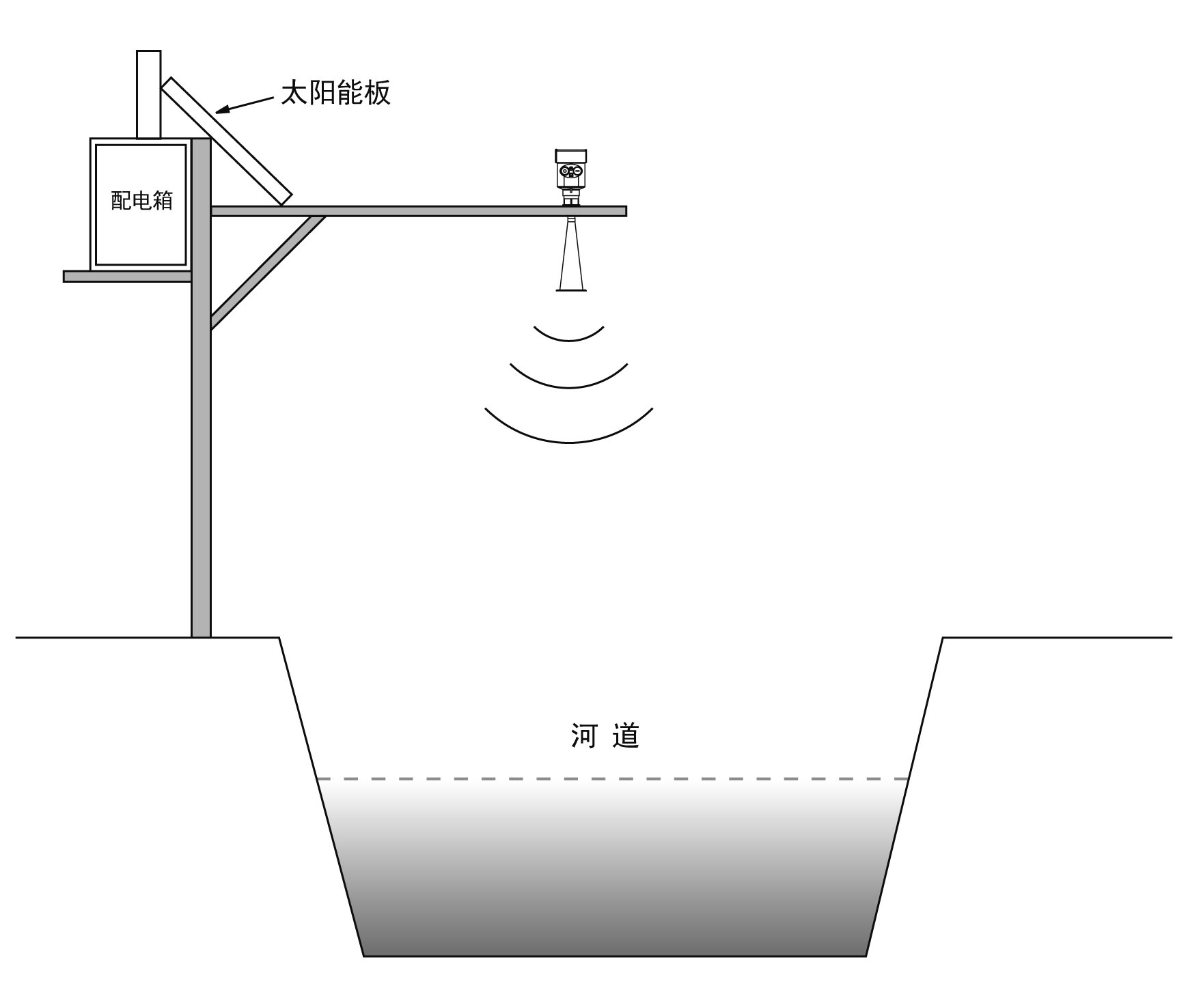

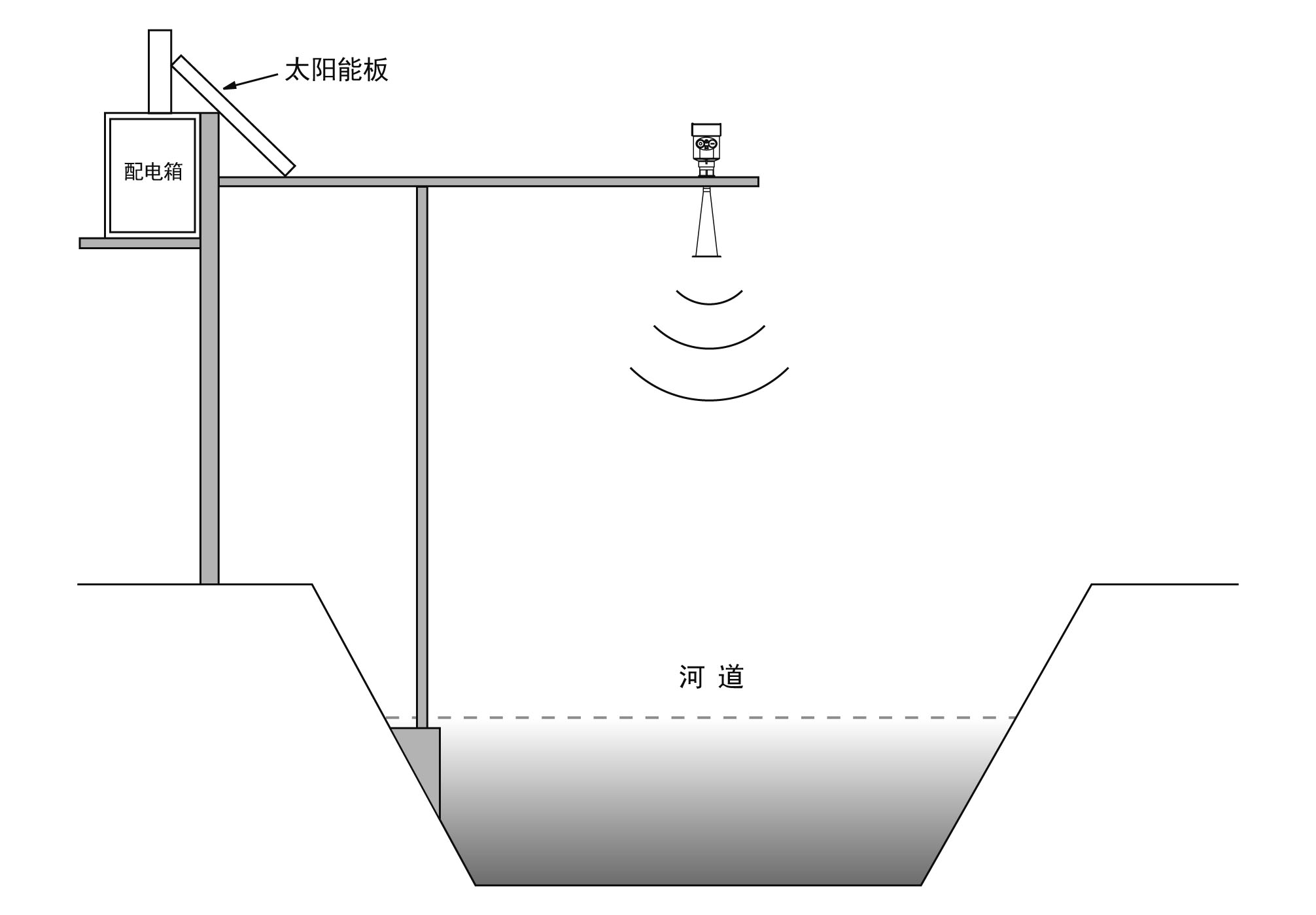

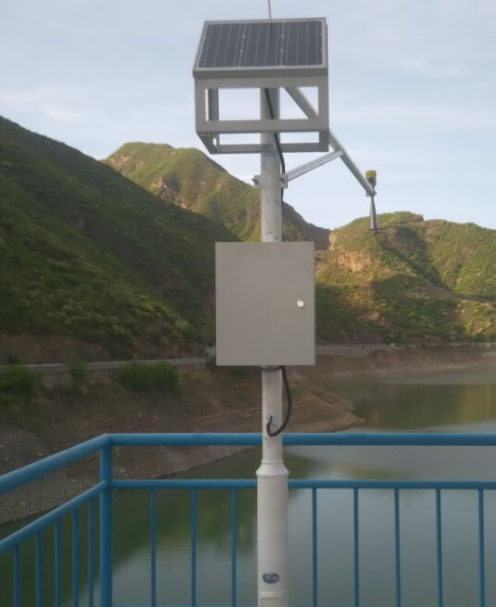

Диаграмма установки радара и кронштейна (1)

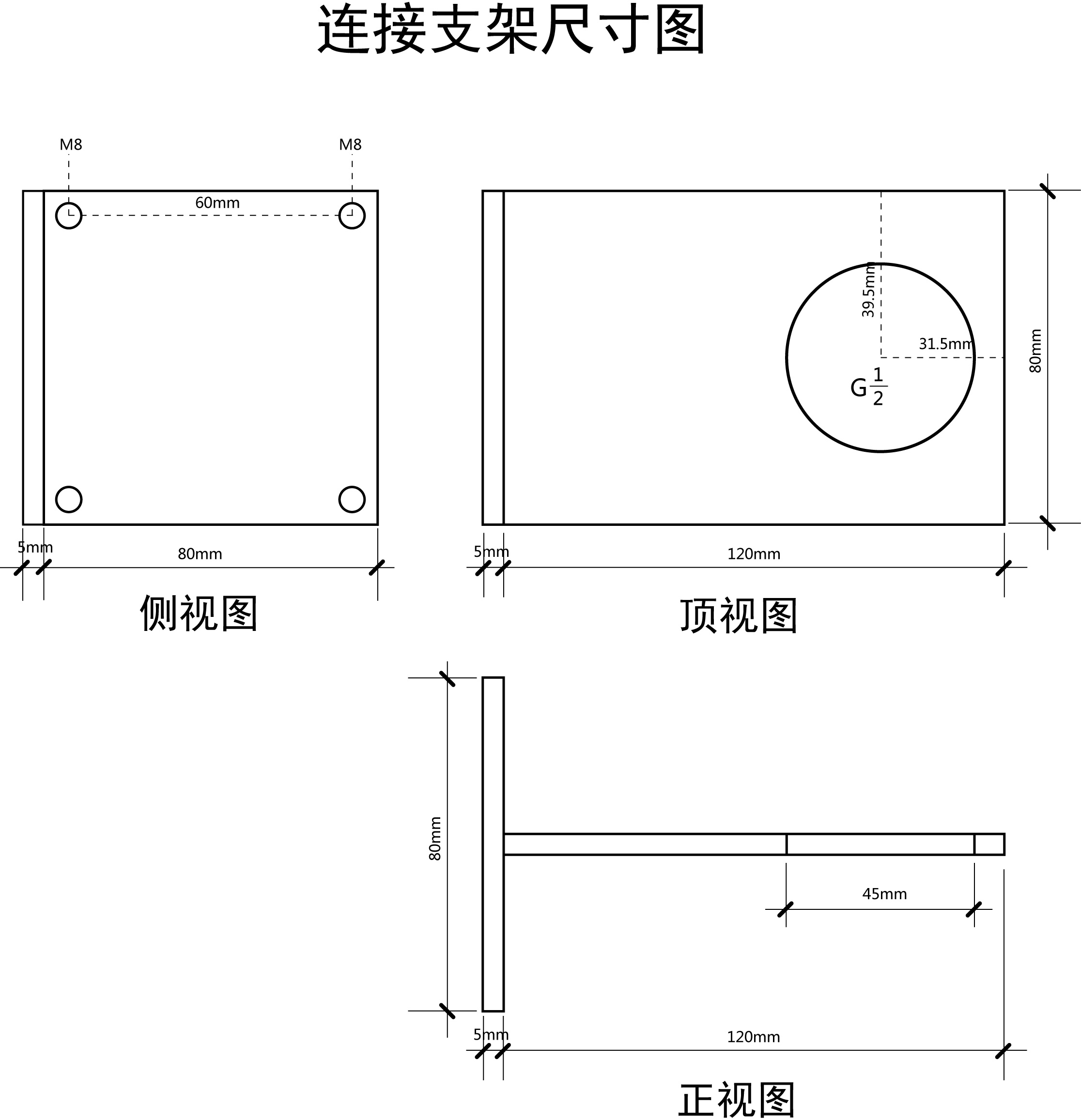

Диаграмма установки радара и кронштейна (2)
Примечание. Когда радарная антенна запускает микроволновый импульс, существует определенный угол излучения.Не должно быть никаких препятствий от края антенны до поверхности измерительной среды, а область, которая испускала микроволновый луч.Следовательно, обложки следует избегать как можно больше во время установки, и, если необходимо, это должно быть выполнено“ ложное обучение эхо“.При установке инструмента вы также должны обратить внимание: самый высокий уровень жидкости не должен попадать в измерную слепую зону; инструмент должен быть подключен к земле, чтобы увеличить меры молниеносной защиты; измельчивые меры по профилактике дождя и дождя должны быть приняты на открытом воздухе.
5. Электрическое соединение
Напряжение питания
RS485/Modbus  питание питания и сигнальные линии Modbus разделяются отдельно экранирующим кабелем. См. Технические данные для конкретного диапазона напряжений питания.
(4 ～ 20) MA/HART (двухконструктивная система) источник питания и сигнал выходного тока. Совместные двухкомерные экранирующие кабель.См. Технические данные для конкретного диапазона напряжений питания.Для этого типа должна быть добавлена безопасная сетка между источником питания и инструментом.
Метод соединения

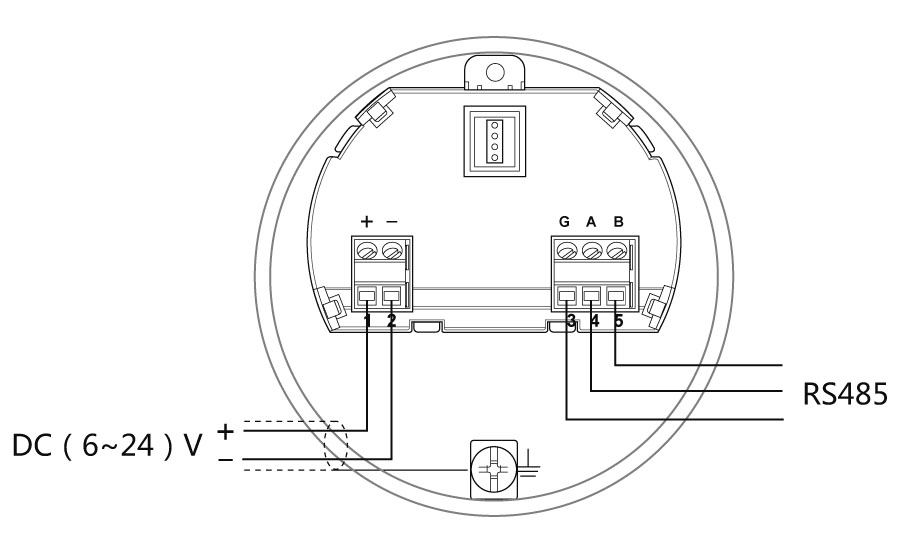

Диаграмма проводки RS485/Modbus выглядит следующим образом:

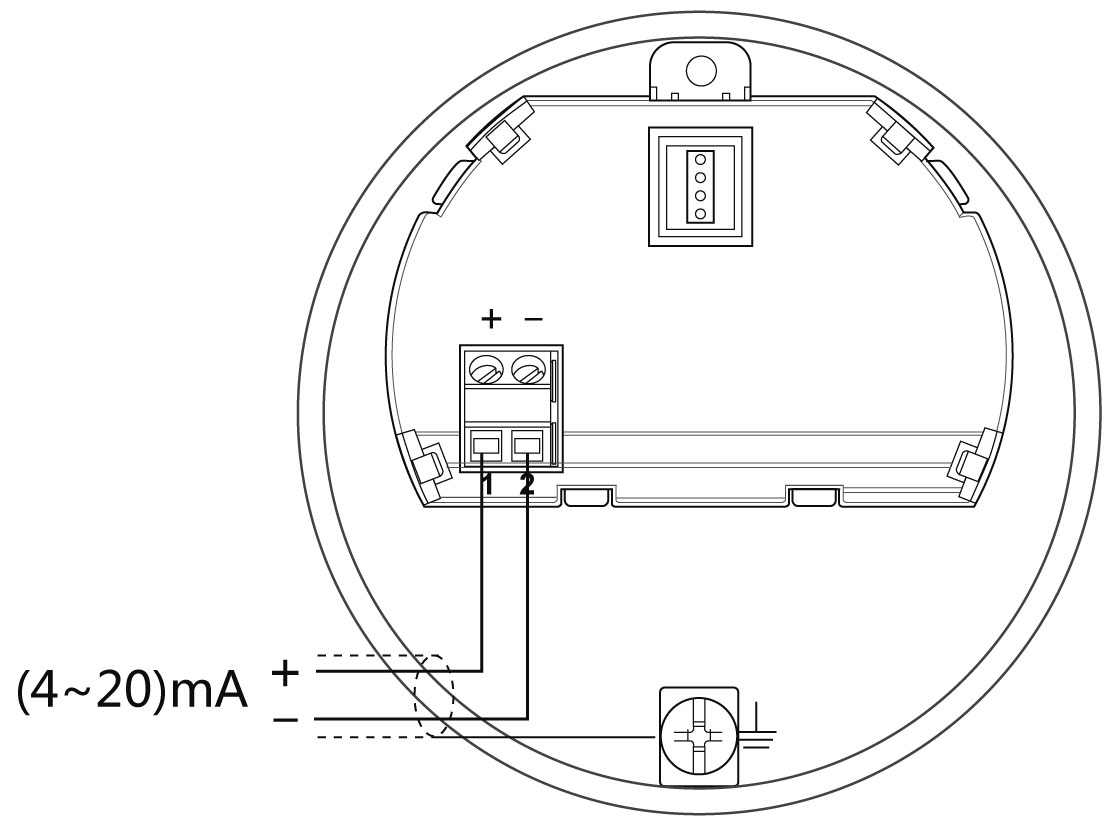

24 В двух -линейная схема подключения следующей:
Руководство по безопасности
Пожалуйста, соблюдайте требования локальных правил установки электрической установки!
Пожалуйста, соблюдайте местные правила для здоровья и безопасности персонала.Все операции для инструментов электрических компонентов должны быть завершены профессиональной подготовкой.
Пожалуйста, проверьте таблицу инструмента, чтобы гарантировать, что спецификации продукта соответствуют вашим требованиям.Убедитесь, что напряжение источника питания соответствует требованиям на табличке прибора.
Уровень защиты

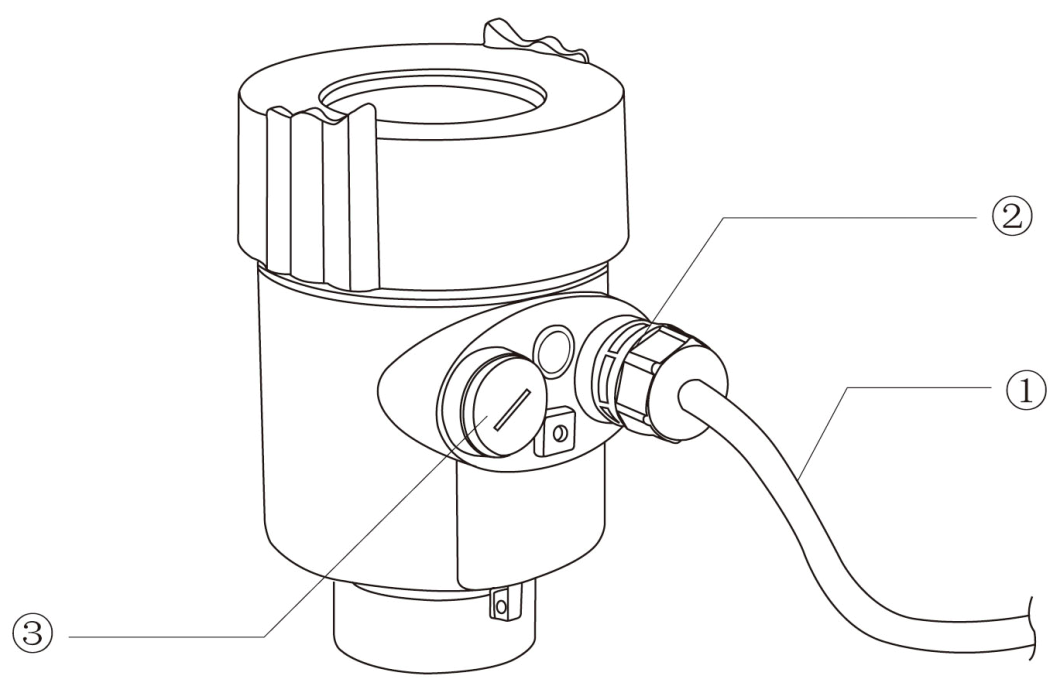

Этот инструмент полностью соответствует требованиям уровня защиты IP66/67, пожалуйста, убедитесь, что водонепроницаемость запечатанной кабельной головки.Как показано ниже:
Как обеспечить, чтобы установка соответствовала требованиям IP67:
Убедитесь, что запечатанная голова не повреждена.
Убедитесь, что кабель не поврежден.
Убедитесь, что используемые кабели соответствуют требованиям спецификаций электрического соединения.
Перед входом в электрический раздела, согните кабель вниз, чтобы убедиться, что вода не будет течь в оболочку. См. ①
Пожалуйста, затяните запечатанную головку кабеля, см. ②
Пожалуйста, слепо блокируйте неиспользованный электрический интерфейс со слепотой, см. ③
6. Отладка инструмента
Существует два метода отладки для уровня радиолокационной воды:
Дисплей/кнопка
Децентрализация
Дисплей/кнопка
Отлаживает инструмент через 4 клавиши на экране дисплея.Язык меню отладки доступен.После отладки он обычно используется только для отображения. Значение измерения можно четко прочитать через стеклянное окно.
① ЖК -дисплей
② Кнопка

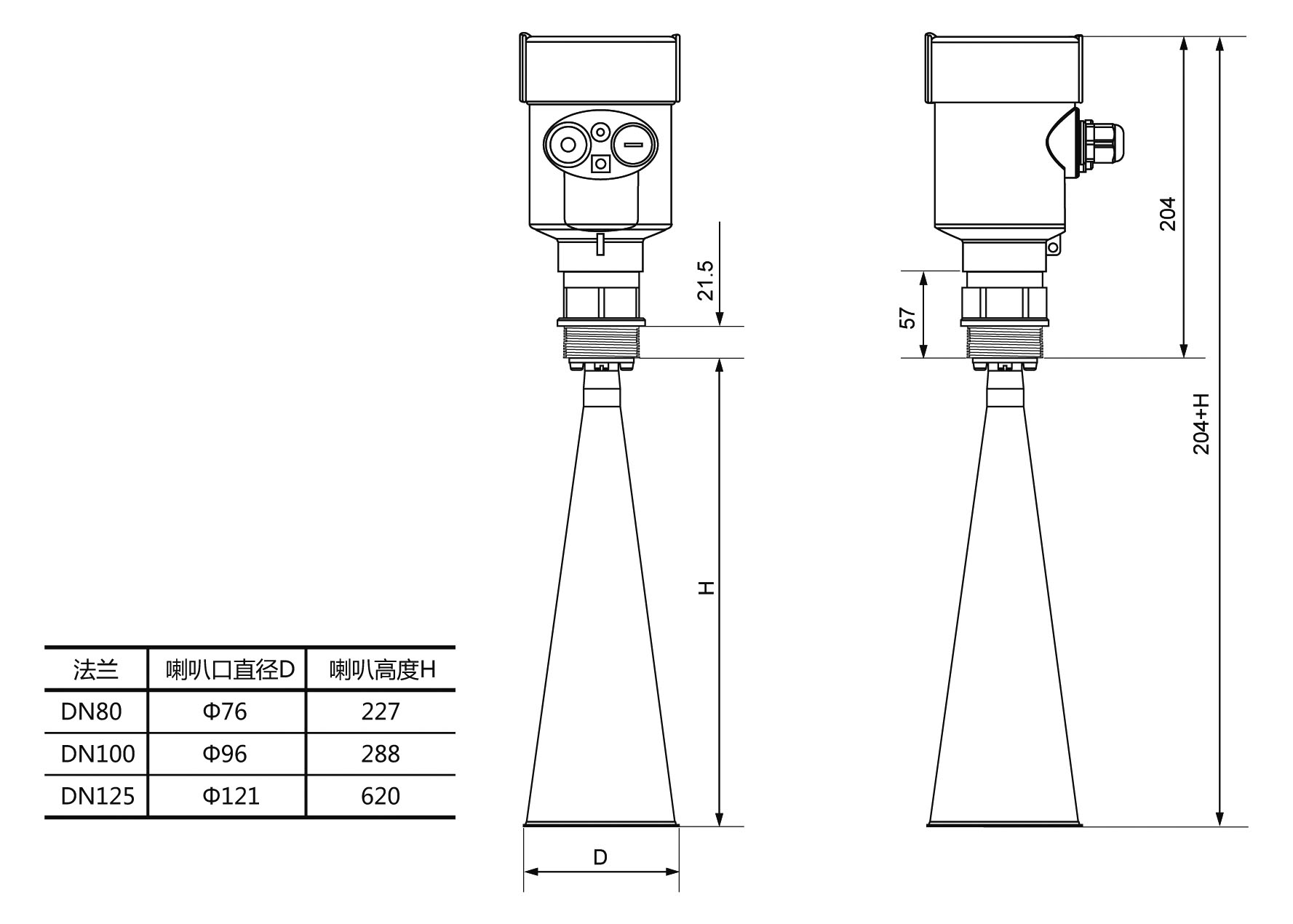

7. Размер структуры  Блок: мм

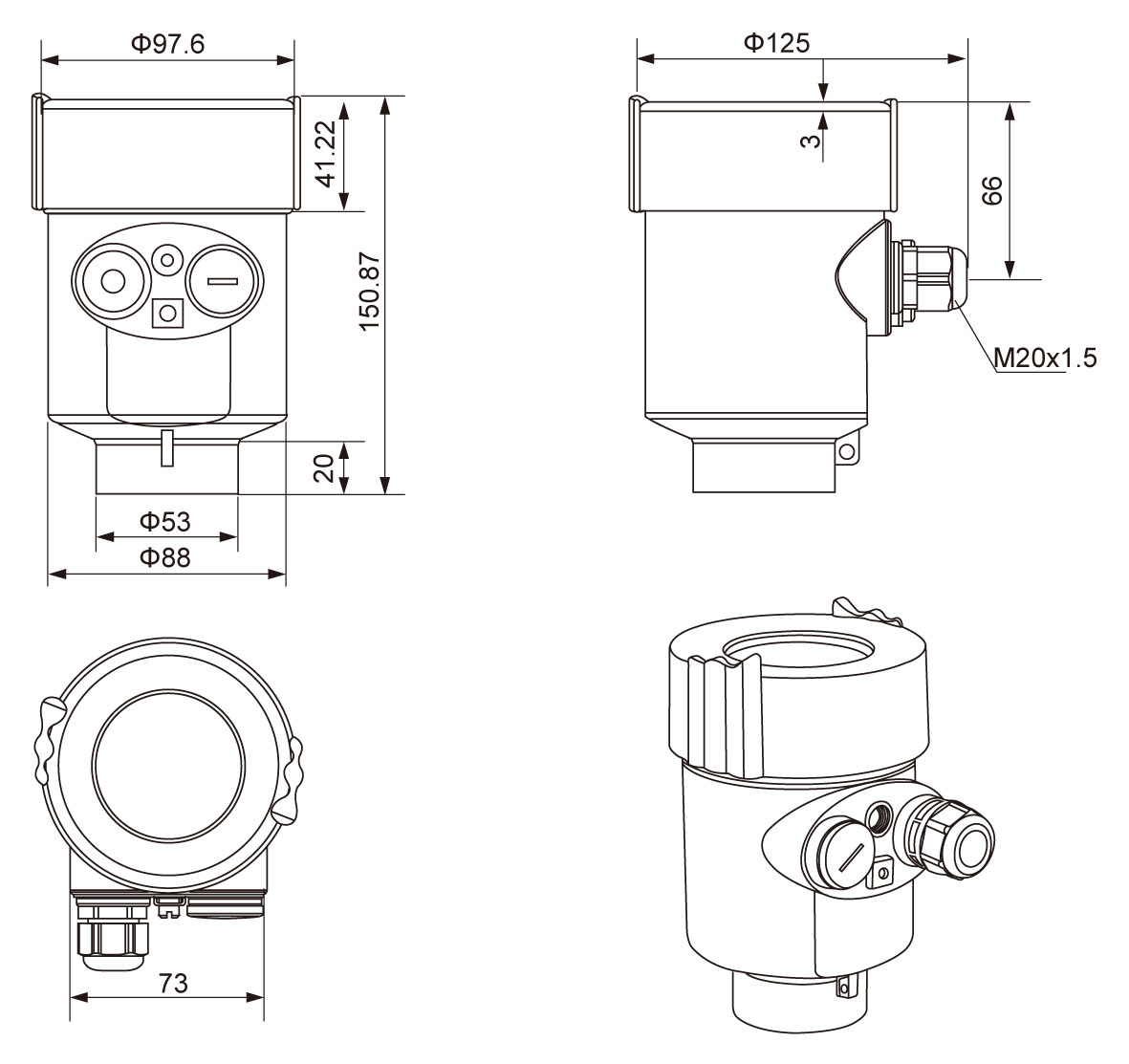

Размер корпуса ?? C:
?? Физическое измерение:
DY911S
Метод соединения:
?
? ??
? ?? Тема G1½″ соединение
??G1½ установить базовое соединение
8. Технические параметры
Оболочка
Уплотнение между оболочкой и крышкой оболочки   кремниевая резина
Оболочка окна  Поликарбонат
Наземный терминал  нержавеющая сталь
Напряжение питания
Четырехновая система   (6 ～ 24) V DC / RS485 Modbus / энергопотребление 90mW
Две строки DC 24V / 4~20mA / энергопотребление 0.75W
Допустил рябь -<100Hz Uss<lV
&NBSP;- (100 ～ 100K) Гц Uss<l0mV
Кабельный параметр
Кабельный вход / вилка &NBSP; M20XL.5 Вход кабеля
&NBSP; проводная терминал &NBSP; проводная поперечная сечение 1,0 мм²
Выходные параметры
выходной сигнал RS485 Modbus / 4~20mA
Протокол Modbus / Hart
Разрешение 1. 6u A
Сигнал неисправности&NBSP; ток вывод остается неизменным;
20. 5mA&NBSP; 22 мА;
3.9mA
&NBSP; время (0 ～ 36) s, регулируемый
Слепая зона конец антенны
Максимальное расстояние измерения DY910S&NBSP; 30 метров
DY911S&NBSP; 70 метров
Микроволновая частота 26GHz
Измерительный интервал около 1 секунды (в зависимости от настройки параметра)
Отрегулируйте время около 1 секунды (в зависимости от настройки параметра)
разрешение экрана 1mm
Рабочее хранение и температура транспорта (-40 ~ 70) ℃
Температура процесса (температура антенной части)&NBSP; (-40 ～ 100) ℃
давление &NBSP; нормальное давление
Шоковая терпимость &NBSP; механическая вибрация L0M/s&SUP2; (10 ～ 150) Гц
